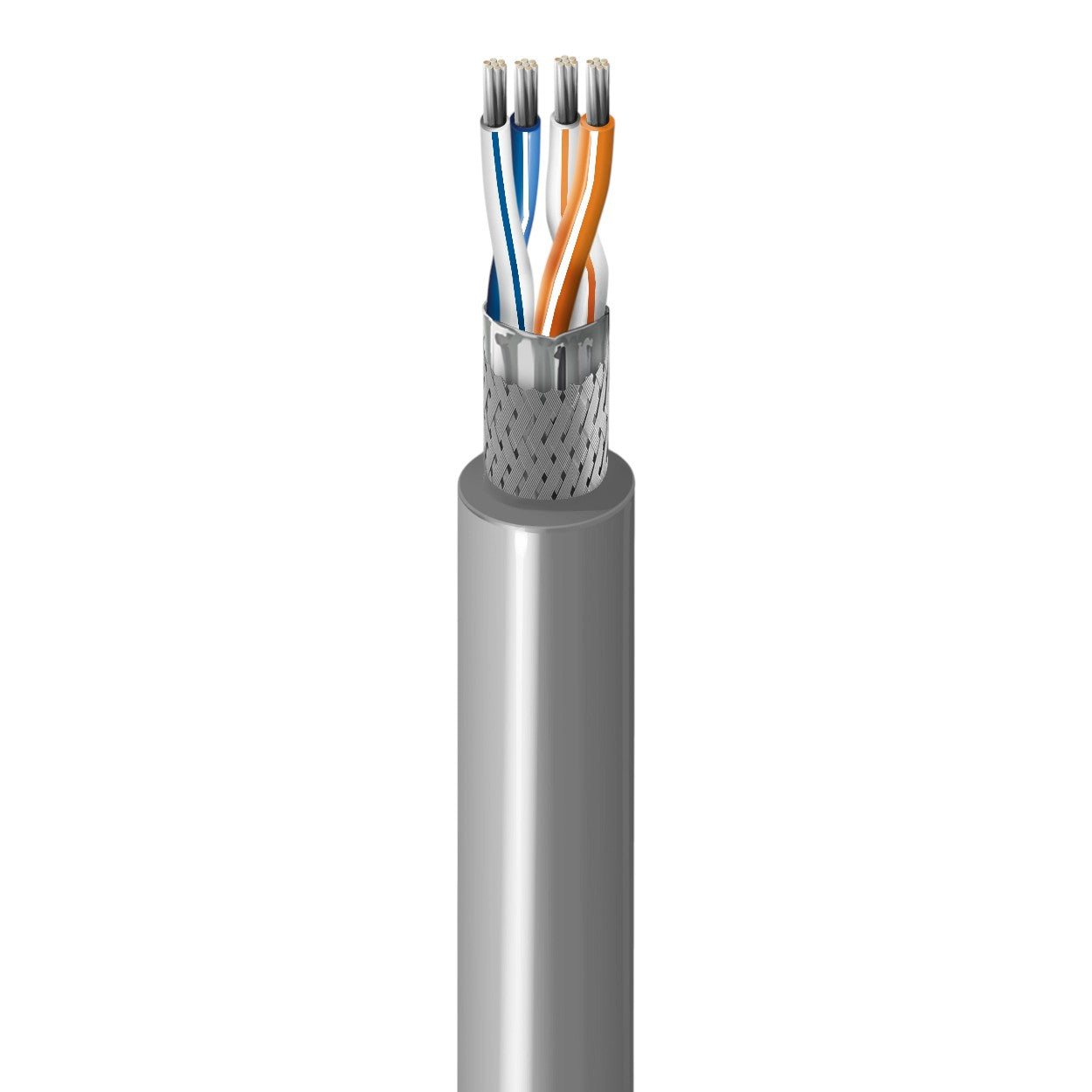

Cable RS-485 2 Pares 24 AWG Blindaje Beldfoil Trenza Chaqueta PVC CM Belden 9842 0601000
Modelo 9842 0601000 | Marca Belden
305m (1000ft)2 Pares24 AWGBlindaje DobleRS-485Beldfoil + TrenzaPVC CMCobre Estañado
El cable BELDEN 9842 para comunicación RS-485 está diseñado para aplicaciones industriales críticas de transmisión de datos y señales en entornos con alto nivel de interferencia electromagnética (EMI) y radiofrecuencia (RFI). Este cable de alto rendimiento cuenta con 2 pares trenzados de conductores de cobre estañado calibre 24 AWG, aislamiento individual de polietileno (PE) y un sistema de blindaje doble compuesto por Beldfoil® más trenza de cobre estañado, que garantiza máxima inmunidad al ruido eléctrico y protección contra interferencias externas.
La chaqueta exterior de PVC clasificación CM (Communications Riser) proporciona durabilidad mecánica y cumplimiento normativo para instalaciones en ductos, canaletas y espacios verticales en edificios comerciales e industriales. Su construcción robusta y blindaje dual lo convierten en la solución ideal para redes industriales, sistemas de automatización, control de procesos, SCADA, equipos de medición y cualquier aplicación que requiera comunicación serial confiable a través de RS-485.
Beneficios Principales
-
Blindaje doble Beldfoil + trenza: Protección superior contra EMI/RFI, minimiza errores de comunicación y pérdida de datos en entornos industriales ruidosos
-
Conductores de cobre estañado 24 AWG: Excelente conductividad y resistencia a la corrosión, prolonga la vida útil del cable
-
Diseño de 2 pares trenzados: Permite configuraciones full-duplex o redundancia en comunicaciones RS-485, mayor flexibilidad de instalación
-
Impedancia controlada: Optimizada para comunicaciones RS-485, reduce reflexiones y mejora integridad de señal en distancias largas
-
Chaqueta PVC CM certificada: Cumple con NEC para instalaciones en espacios verticales (risers), aprobada para uso en edificios comerciales
-
Construcción industrial robusta: Soporta manipulación y condiciones exigentes típicas de entornos de manufactura y automatización
-
Calidad Belden garantizada: Fabricado bajo estrictos estándares de calidad, garantiza rendimiento consistente y confiabilidad a largo plazo
-
Versatilidad de aplicación: Compatible con múltiples protocolos industriales sobre RS-485 como Modbus RTU, Profibus DP, BACnet MS/TP
Especificaciones Técnicas
| Característica |
Especificación |
| Tipo de Cable |
Comunicación Industrial RS-485 |
| Número de Pares |
2 pares trenzados |
| Calibre del Conductor |
24 AWG (0.51 mm / 0.020") |
| Material del Conductor |
Cobre estañado (Tinned Copper) |
| Aislamiento del Conductor |
Polietileno (PE) |
| Blindaje Primario |
Beldfoil® (lámina aluminio-poliéster) |
| Blindaje Secundario |
Trenza de cobre estañado |
| Cobertura del Blindaje |
≥65% (trenza) |
| Chaqueta Exterior |
PVC (Cloruro de Polivinilo) |
| Clasificación NEC |
CM (Communications Riser) |
| Color de Chaqueta |
Crema/Beige estándar |
| Impedancia Característica |
120 Ω ± 15% @ 1 MHz |
| Capacitancia Mutua |
≤16 pF/ft (52.5 pF/m) |
| Resistencia DC |
≤25.5 Ω/1000 ft (83.7 Ω/km) @ 20°C |
| Voltaje de Operación |
300 V |
| Temperatura de Operación |
-20°C a +75°C |
| Temperatura de Instalación |
0°C a +50°C |
| Radio de Curvatura Mínimo |
10x diámetro exterior del cable |
| Diámetro Exterior Aprox. |
0.270" (6.86 mm) |
| Longitud de Presentación |
305 m (1000 ft) - Bobina |
| Peso Aprox. |
31 lbs/1000 ft (46.1 kg/km) |
| Normas y Certificaciones |
UL Listed Type CM, RoHS Compliant, NEC Article 800 |
Contenido del Paquete
📦 1x Bobina Cable Belden 9842 305m (1000ft)📋 Especificaciones técnicas del fabricante🏷️ Etiquetas de identificación
Aplicaciones Recomendadas
🏭 Automatización IndustrialRedes RS-485 para PLCs, HMIs, variadores de frecuencia, sensores y actuadores en plantas de manufactura
🔌 Sistemas SCADAComunicación de datos de supervisión y control en sistemas de distribución eléctrica, agua y gas
🏢 Control de Edificios (BMS)Redes BACnet MS/TP para control de HVAC, iluminación, acceso y gestión energética
⚡ Medición de EnergíaConexión de medidores eléctricos Modbus RTU para monitoreo de consumo en tableros eléctricos
🚰 Monitoreo de ProcesosTransmisión de datos de sensores de flujo, presión, temperatura en plantas industriales
🎚️ Control de ProcesosComunicación entre controladores y equipos de campo en industria química, alimentaria y farmacéutica
🚇 Transporte y LogísticaSistemas de control de acceso vehicular, señalización y monitoreo en infraestructura de transporte
🔧 InstrumentaciónInterconexión de equipos de medición y prueba en laboratorios y centros de calibración
Preguntas Frecuentes
¿Cuál es la distancia máxima recomendada para comunicación RS-485 con este cable?
Con el cable Belden 9842 y velocidades de transmisión de hasta 10 Mbps, se pueden alcanzar distancias de hasta 100 metros. Para velocidades más bajas (100 kbps o menos), es posible extender la comunicación hasta 1200 metros (4000 pies) sin repetidores. Para distancias mayores, se recomienda utilizar repetidores RS-485 o convertidores de señal.
¿Este cable requiere terminación en los extremos de la red RS-485?
Sí, en instalaciones RS-485 profesionales se recomienda instalar resistencias de terminación de 120 Ω en ambos extremos del bus de comunicación (nodos más alejados). Esto coincide con la impedancia característica del cable (120 Ω) y previene reflexiones de señal que pueden causar errores de comunicación, especialmente en velocidades altas o distancias largas.
¿Cómo se conecta el blindaje de este cable?
El blindaje debe conectarse a tierra en UN SOLO PUNTO, preferiblemente en el extremo del maestro o controlador de la red. Conectar el blindaje en múltiples puntos puede crear lazos de tierra que introducen ruido. Utilice bloques de terminación con borneras específicas para blindaje o conecte la trenza/drain wire a la tierra del chasis del equipo principal.
¿Este cable es adecuado para instalación en exteriores?
El cable Belden 9842 con chaqueta PVC CM está diseñado para uso interior en espacios secos dentro de edificios. Para instalaciones en exteriores, áreas húmedas o enterrado directo, se recomienda utilizar versiones con chaqueta PE (polietileno) para exteriores o instalar este cable dentro de conduit/tubería protectora resistente a la intemperie y rayos UV.
¿Puedo usar ambos pares simultáneamente en una red RS-485?
Sí, la configuración de 2 pares permite múltiples usos: 1) Redundancia: un par activo y otro de respaldo para alta disponibilidad; 2) Full-duplex: un par para transmisión y otro para recepción simultánea con equipos compatibles; 3) Dos redes independientes: ejecutar dos buses RS-485 separados en el mismo cable. Consulte el manual de sus equipos para determinar la mejor configuración.
¿Cuántos dispositivos puedo conectar en una red RS-485 con este cable?
La especificación RS-485 estándar permite hasta 32 nodos (dispositivos) en un mismo bus sin repetidores. Con el uso de repetidores RS-485 o dispositivos de alta impedancia (1/4 o 1/8 carga unitaria), es posible extender la red hasta 256 dispositivos o más. Recuerde que cada dispositivo debe tener una dirección única en la red.
¿Este cable es compatible con Modbus RTU y Profibus?
Sí, el cable Belden 9842 es totalmente compatible con protocolos industriales que utilizan capa física RS-485, incluyendo Modbus RTU, Modbus ASCII, Profibus DP, BACnet MS/TP, DeviceNet y otros. Su impedancia de 120 Ω y baja capacitancia cumplen con los requisitos de estos protocolos. Para Profibus, verifique que cumple con la especificación del perfil de cable tipo A (hasta 12 Mbps).
