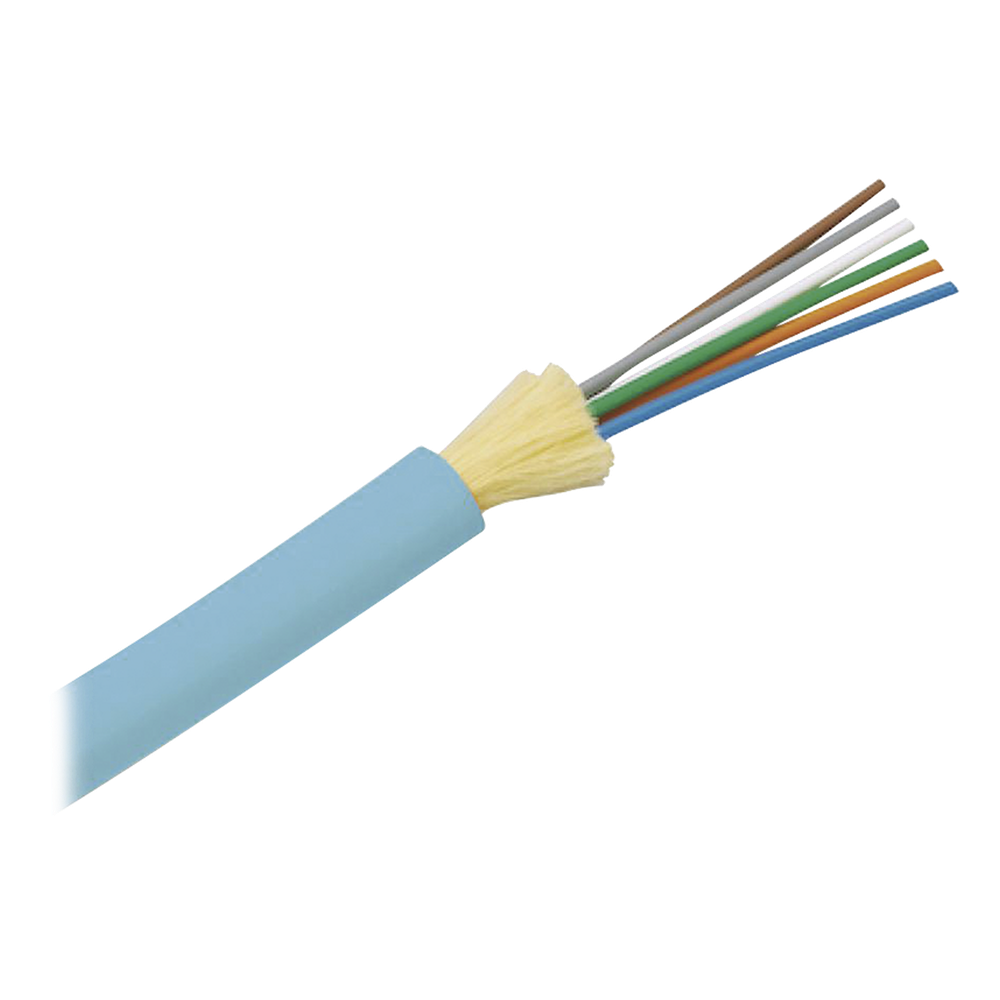

Cable Fibra Optica Interior 12 Hilos Multimodo OM4 50/125 Riser OFNR Dielectrico Tight Buffer 900um Marcas 0.61m (2ft) Panduit FODRZ12Y
- SKU / Modelo: FODRZ12Y
- Marca: PANDUIT
- Categoría: Cables Fibra Optica
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable de Fibra Óptica 12 Hilos Multimodo OM4 50 125 Tight Buffer 900µm OFNR Riser Dieléctrico 0.61 m (2 ft) marcas
Modelo FODRZ12Y · PANDUIT
El cable de fibra óptica Panduit FODRZ12Y es un cable de distribución para interior con 12 fibras multimodo OM4 50/125, tight buffer de 900 µm y clasificación OFNR (Riser). Sirve para enlaces de backbone y distribución horizontal en redes de datos, con diseño optimizado para Ethernet de 10/40/100G y atenuación máxima de 3.0 dB/km a 850 nm.
La construcción dieléctrica del Panduit FODRZ12Y no lleva armadura ni elementos metálicos, de modo que puede compartir trayectorias con sistemas eléctricos sin riesgo de conducción. Las 12 fibras de 900 µm se identifican con el código de colores TIA-598-C, desde azul hasta aqua, y las marcas cada 0.61 m (2 ft) permiten cortar sin cinta métrica.
Con ancho de banda modal efectivo de ≥4700 MHz-km a 850 nm y chaquetas de PVC, la fibra Panduit FODRZ12Y cumple UL-1666, NFPA 262, ANSI/ICEA S-83-596 y Telcordia GR-409, entre otras normas. Se vende por metro lineal, por lo que el instalador pide solo la longitud que necesita para su ruta.
¿Cómo funciona y para qué sirve?
La fibra óptica multimodo transmite datos como pulsos de luz por un núcleo de 50 µm, por lo que no sufre interferencia electromagnética ni ruido de líneas eléctricas como el cobre. OM4 es una fibra multimodo optimizada para láser (VCSEL) que, frente a OM3 (≥2000 MHz-km de ancho de banda modal efectivo), ofrece ≥4700 MHz-km a 850 nm y permite mayores distancias con la misma velocidad.
En un cable tight buffer cada fibra va recubierta con una capa de 900 µm que la hace más robusta y fácil de manipular que la fibra desnuda de 250 µm. Esto permite conectorizar directamente (por ejemplo con conectores LC o SC) o terminar en un distribuidor sin pasar por cajas de empalme, siempre que el instalador cuente con las herramientas de terminación adecuadas.
La clasificación OFNR (Riser) indica que el cable está pensado para tendidos verticales entre pisos de un edificio. Si la ruta pasa por plenums o espacios de manejo de aire se necesita un cable con clasificación plenum, y para tendidos exteriores uno de planta externa (OSP). Con 12 hilos se pueden armar hasta seis enlaces dúplex (transmisión y recepción) en un solo cable.
Beneficios Principales
- Fibra OM4 para 10/40/100G: El backbone queda preparado para Ethernet de 10/40/100G sobre multimodo, con ancho de banda modal efectivo de ≥4700 MHz-km a 850 nm.
- 12 hilos en un solo cable: Permite tender seis enlaces dúplex en una sola ruta, lo que reduce trabajo de canalización en backbones entre pisos.
- Tight buffer de 900 µm: Facilita la terminación directa de conectores y el manejo de cada fibra durante la instalación.
- Construcción dieléctrica: Sin armadura ni elementos metálicos, se puede tender junto a cableado eléctrico sin riesgo de conducción.
- Clasificación OFNR Riser: Autoriza el tendido vertical entre pisos conforme a los códigos de construcción norteamericanos.
- Marcas cada 0.61 m (2 ft): El instalador corta y verifica la longitud tendida sin medir aparte, lo que ahorra tiempo en obra.
- Identificación por colores: El código TIA-598-C diferencia las 12 fibras individualmente para etiquetar y documentar enlaces sin errores.
- Venta por metro: Se pide la longitud necesaria o bobinas completas, lo que evita desperdicio de cable en rutas cortas.
Especificaciones Técnicas
General
| Marca | PANDUIT |
| Modelo | FODRZ12Y |
| Serie | Opti-Core Fiber Optic Distribution Cable |
| Unidad de venta | Metro lineal / Pie lineal |
| Cortes disponibles | A medida o bobinas de 500, 1000, 2000 o 4000 m |
| Marcas de longitud | Cada 0.61 m (2 ft) |
| Garantía | 3 años |
Fibra
| Tipo de fibra | Multimodo OM4 50/125 |
| Número de hilos | 12 fibras |
| Modo | Multimodo |
| Aplicación | Interior (ISP): backbone entre edificios internos y distribución horizontal |
| Construcción de fibra | Tight buffer 900 µm |
| Diámetro del núcleo/revestimiento (cladding) | 50 µm ± 2.5 µm |
| Diámetro de recubrimiento (coating) | 245 µm ± 5 µm |
| Atenuación máxima a 850 nm | 3.0 dB/km |
| Atenuación máxima a 1300 nm | 1.0 dB/km |
| Ancho de banda overfilled 850 nm | ≥3500 MHz-km |
| Ancho de banda overfilled 1300 nm | ≥500 MHz-km |
| Ancho de banda modal efectivo 850 nm | ≥4700 MHz-km |
| Optimización | 10/40/100G Ethernet |
| Código de colores | TIA-598-C (1 Azul, 2 Naranja, 3 Verde, 4 Café, 5 Gris, 6 Blanco, 7 Rojo, 8 Negro, 9 Amarillo, 10 Violeta, 11 Rosa, 12 Aqua) |
Construcción
| Clasificación de flama | OFNR (Riser) |
| Blindaje | Sin armadura ni elementos metálicos (dieléctrico) |
| Chaqueta interior | PVC |
| Chaqueta exterior | PVC |
Físicas
| Diámetro exterior del cable | 0.28 in (7.1 mm) |
| Peso del cable | 30 lb/kft (aprox. 44.6 kg/km) |
| Resistencia al aplastamiento | 57 lb/in (hasta 24 fibras) |
| Impacto | 3 a 4.4 Nm |
| Torsión | 10 ciclos |
Ambientales
| Temperatura de operación | -20 °C a 70 °C (-4 °F a 158 °F) |
| Temperatura de instalación | -20 °C a 70 °C (4 °F a 158 °F) |
| Temperatura de almacenamiento | -40 °C a 70 °C (-40 °F a 158 °F) |
Normas
| Normas y certificaciones | UL-1666, NFPA 262, RoHS, ANSI/ICEA S-83-596, CSA 22.2, Telcordia GR-409, ISO/IEC 11801:2002 OM4, ANSI/TIA/EIA-568-C.3, ANSI/TIA-598-C, TIA-492AAAB, TIA-492AAAC, TIA-492AAAD, IEC 60793-2-10 |
Aplicaciones Recomendadas
Notas Importantes
Para uso interior en instalaciones intra-edificio y horizontales.
El cable Panduit FODRZ12Y está clasificado OFNR (Riser); para espacios plenum se requiere un cable con clasificación plenum.
Respetar la temperatura de instalación de -20 °C a 70 °C indicada por el fabricante.
