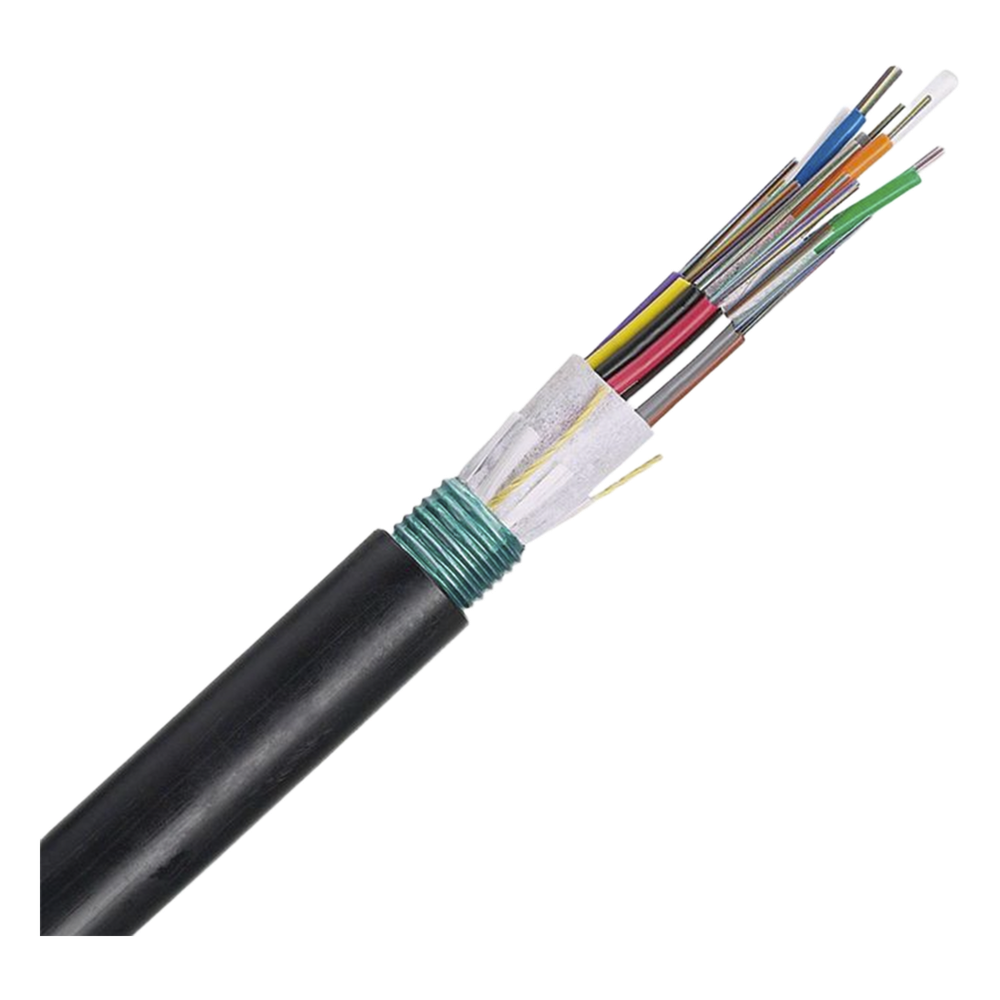

Cable Fibra Optica OSP Armada 12 Hilos Multimodo OM3 50/125 MDPE 1m (3.28ft) PANDUIT FOWNX12
- SKU / Modelo: FOWNX12
- Marca: PANDUIT
- Categoría: Cables Fibra Optica
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable de Fibra Óptica 12 Hilos OSP Armada OM3 50 125 MDPE 3.28 pies
Modelo FOWNX12 · PANDUIT
El cable de fibra óptica PANDUIT FOWNX12 es un cable de planta externa (OSP) armado con 12 fibras multimodo OM3 50/125 µm, de la familia Opti-Core Gel-Free. Cuenta con armadura de acero corrugado, bloqueo de agua en seco y chaqueta exterior de MDPE, y está pensado para troncales de fibra a la intemperie, incluido el enterrado directo.
Con atenuación máxima de 3.0 dB/km a 850 nm y 1.0 dB/km a 1300 nm, y ancho de banda modal efectivo de ≥2000 MHz·km a 850 nm, el FOWNX12 sirve para enlaces multimodo de datos entre edificios, naves o cámaras de videovigilancia (CCTV) dentro de un campus. Soporta tensión de instalación de 600 lbf (2700 N) y opera de -40 °C a 70 °C.
El cable PANDUIT FOWNX12 se comercializa por metro lineal (1 m = 3.28 pies), por lo que se puede pedir a la medida del tendido. Al ser un cable sin gel, el instalador evita limpiar el relleno de las fibras antes de la terminación, lo que reduce el tiempo de preparación en cada extremo del enlace.
¿Cómo funciona y para qué sirve?
Un cable OSP (outside plant) está construido para soportar humedad, radiación UV, variaciones de temperatura y esfuerzos mecánicos que un cable interior no tolera. En el diseño de tubos holgados trenzados (stranded loose tube) las fibras viajan sueltas dentro de tubos protectores, de modo que la tensión del tendido recae en el cable y no en el vidrio.
La tecnología de bloqueo de agua en seco sustituye al gel tradicional con materiales que se hinchan al contacto con la humedad y sellan la trayectoria del agua. Esto evita el relleno pegajoso, facilita la preparación de las fibras para fusión o conectorización y acelera el trabajo en campo. La armadura de acero corrugado agrega resistencia al aplastamiento, útil cuando el cable va enterrado directamente o en zonas con roedores y cargas.
La fibra multimodo OM3 50/125 µm está optimizada para láser (VCSEL) y se usa en enlaces de distancia corta a media dentro de campus, centros de datos y naves industriales. Frente a la monomodo, usa transceptores más económicos; la monomodo se elige cuando la distancia es mayor. Como la armadura es metálica, conviene revisar los requisitos de aterrizaje y unión (bonding) del proyecto, a diferencia de las versiones totalmente dieléctricas.
Beneficios Principales
- Apto para enterrado directo: La armadura de acero corrugado resiste el aplastamiento (125 lbf/in a corto plazo), con lo que se puede tender sin ducto en tramos enterrados.
- Sin gel: El bloqueo de agua en seco elimina la limpieza de gel al preparar las fibras y reduce el tiempo de terminación.
- 12 fibras OM3: Ofrece 12 hilos multimodo 50/125 µm optimizados para láser, suficientes para enlaces troncales con fibras de reserva.
- Resistente a UV y clima: La chaqueta de MDPE y la resistencia UV permiten exposición exterior prolongada, con operación de -40 °C a 70 °C.
- Tensión de tendido de 600 lbf: Soporta 600 lbf (2700 N) durante la instalación, lo que da margen en jalados por ducto largos.
- Cumplimiento de normas: Cumple RUS 7 CFR 1755.900, Telcordia GR-20, IEC 60794-3-11 y RoHS, útil para especificaciones de proyecto.
- Venta por metro: Se pide la longitud exacta del tendido, sin desperdicio de bobinas completas en tramos cortos.
Especificaciones Técnicas
General
| Marca | PANDUIT |
| Modelo | FOWNX12 |
| Familia | Opti-Core Gel-Free Outside Plant Cable |
| Unidad de venta | Metro lineal (1 m = 3.28 pies) |
| Cortes disponibles | A medida o bobinas de 500, 1000, 2000 o 4000 m |
| Garantía | 3 años |
Fibra
| Tipo de fibra | Multimodo OM3 50/125 µm optimizada para láser |
| Número de hilos | 12 fibras |
| Modo | Multimodo |
| Diámetro del revestimiento (cladding) | 50 µm ± 2.5 µm |
| Diámetro del recubrimiento (coating) | 245 µm ± 5 µm |
| Atenuación máxima a 850 nm | 3.0 dB/km |
| Atenuación máxima a 1300 nm | 1.0 dB/km |
| Ancho de banda saturado (overfilled) a 850 nm | ≥1500 MHz·km |
| Ancho de banda saturado (overfilled) a 1300 nm | ≥500 MHz·km |
| Ancho de banda modal efectivo a 850 nm | ≥2000 MHz·km |
Construcción
| Aplicación | Planta externa (OSP), tendido aéreo o en ducto y enterrado directo |
| Blindaje | Armadura de acero corrugado |
| Bloqueo de agua | Seco (sin gel) |
| Chaqueta interior | PE |
| Chaqueta exterior | MDPE (polietileno de media densidad) |
| Clasificación de flama | No clasificado (N) |
| Resistencia UV | Sí |
Físicas
| Diámetro exterior del cable | 0.50 in (12.7 mm) |
| Radio de curvatura a largo plazo | 5.0 in (127 mm) |
| Radio de curvatura en instalación | 9.0 in (228.6 mm) |
| Peso del cable | 89 lb/kft (aprox. 132 kg/km) |
Mecánicas
| Tensión de tracción en instalación | 600 lbf (2700 N) |
| Tensión de tracción a largo plazo | 200 lbf (890 N) |
| Resistencia al aplastamiento a corto plazo | 125 lbf/in (220 N/cm) |
| Resistencia al aplastamiento a largo plazo | 63 lbf/in (110 N/cm) |
| Impacto | 3 a 4.4 N·m |
| Torsión | 10 ciclos |
Ambientales
| Temperatura de operación | -40 °C a 70 °C (-40 °F a 158 °F) |
| Temperatura de instalación | -30 °C a 60 °C (-22 °F a 140 °F) |
| Temperatura de almacenamiento y transporte | -40 °C a 75 °C (-40 °F a 176 °F) |
Normas
| Normas y cumplimiento | TIA-455, ICEA 640, Telcordia GR-20, IEC 60794-3-11, RUS 7 CFR 1755.900, TIA-492AAAB/AAAC/AAAD, IEC 60793-2-10, RoHS |
Aplicaciones Recomendadas
Notas Importantes
Es un cable con armadura metálica: revisa los requisitos de aterrizaje y unión del proyecto.
Respeta el radio de curvatura de 9.0 in (228.6 mm) durante la instalación y 5.0 in (127 mm) a largo plazo.
No exceder la tensión de jalado de 600 lbf (2700 N) en instalación ni 200 lbf (890 N) a largo plazo.
Temperatura de instalación permitida de -30 °C a 60 °C.
