Cable Divisor de Energía DC 1 a 4 Salidas Jack 22AWG 1-24VCC 5A 19cm EPCOM POWERLINE JR-F52
- SKU / Modelo: JR-F52
- Marca: EPCOM POWERLINE
- Categoría: Accesorios / Divisores / Conectores
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable Divisor de Energía DC / Jack Hembra 3.5 mm a 4 Macho / 22AWG / 1-24 VCC / 5A a 12VCC / 19 cm
Modelo JR-F52 (JRF52) · EPCOM POWERLINE

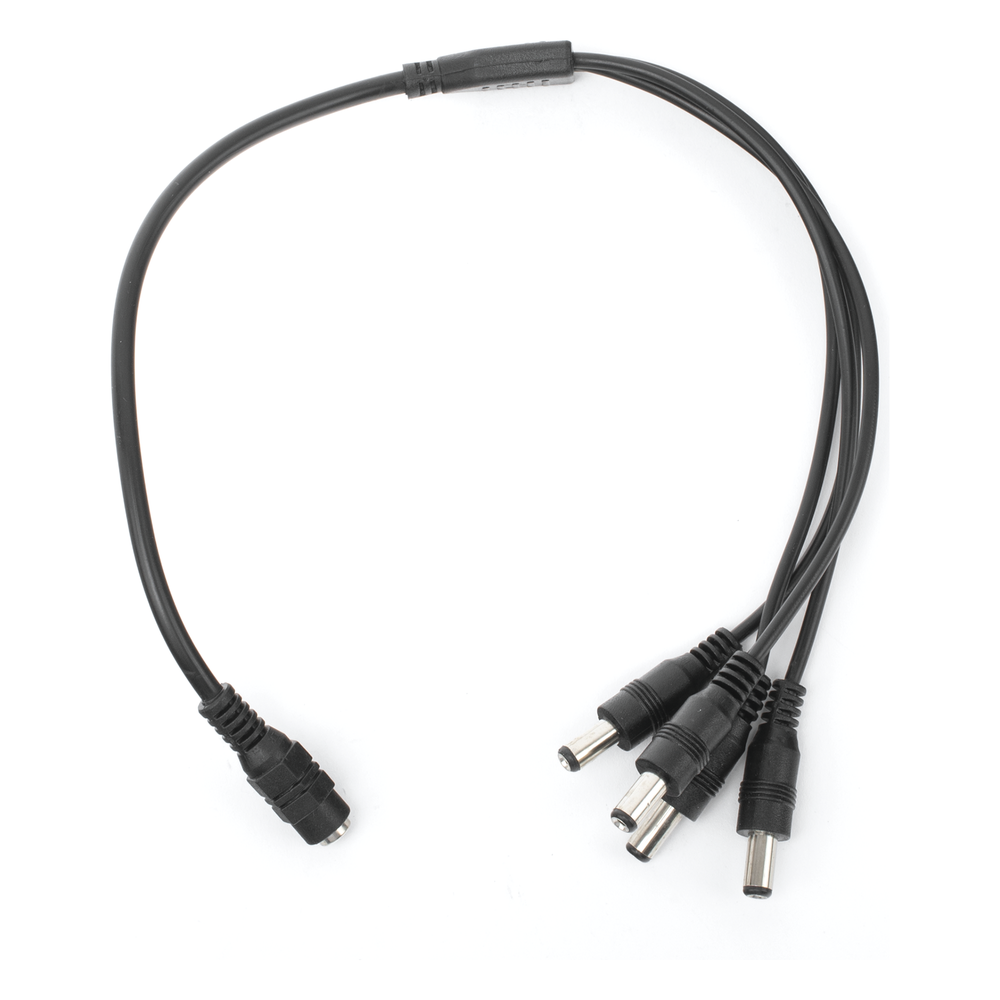

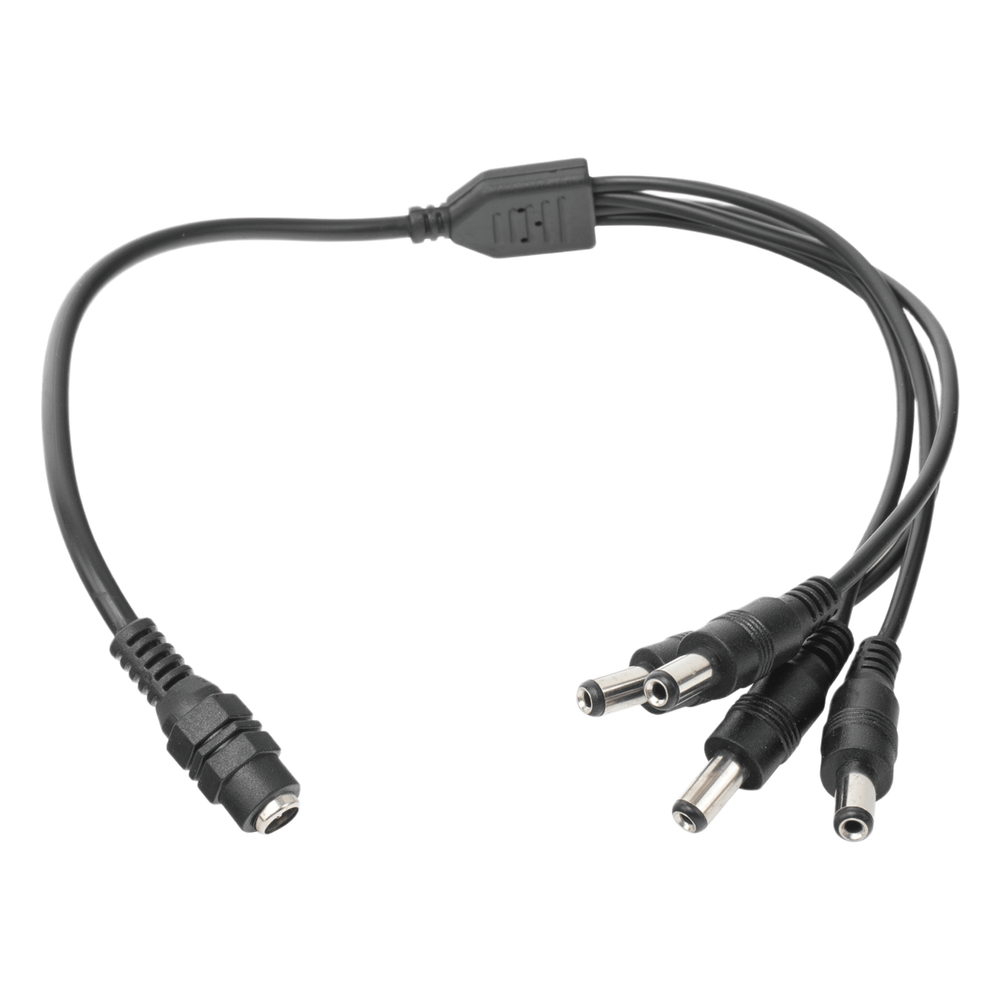

El cable divisor de energía JR-F52 (JRF52) de EPCOM POWERLINE es un divisor de alimentación DC que reparte la salida de una sola fuente de poder (eliminador) hacia hasta 4 dispositivos al mismo tiempo. Tiene un jack hembra de 3.5 mm de entrada y 4 jack macho de salida, trabaja de 1 a 24 VCC, soporta 5 A a 12 VCC y mide 19 cm.
El conductor principal del JR-F52 es de 22 AWG y los conductores laterales son de 24 AWG, todos con aislamiento de PVC ignífugo. Su polaridad es interior positivo (+) y exterior negativo (-). Con solo 20 g de peso y un divisor de 4.3 x 1.4 x 1.3 cm, cabe en gabinetes, racks y cajas de conexiones sin ocupar espacio útil.
Este tipo de cable en Y múltiple se usa en proyectos de videovigilancia (CCTV), automatización, telecomunicaciones y electrónica de bajo voltaje donde varios equipos comparten el mismo voltaje. La conexión es plug-and-play: se enchufa entre la fuente y los equipos sin soldar ni pelar conductores, lo que acelera la instalación y reduce errores de cableado.
¿Cómo funciona y para qué sirve?
Un divisor de alimentación DC conecta las cargas en paralelo: cada salida recibe el mismo voltaje que entrega la fuente y la corriente total se reparte según lo que consuma cada equipo. Por eso el cable EPCOM POWERLINE JR-F52 alimenta 4 dispositivos que operen al mismo voltaje, dentro de su rango de 1 a 24 VCC.
El dato que limita el uso es la corriente: el JR-F52 soporta hasta 5 A a 12 VCC en el tronco. La suma del consumo de los 4 equipos conectados no debe superar ese valor ni la capacidad de la fuente de poder. Al dimensionar, conviene dejar margen para evitar sobrecalentamiento de la fuente y caídas de voltaje.
Antes de conectar, hay que confirmar la polaridad. El JR-F52 maneja interior positivo (+) y exterior negativo (-), la configuración más usada en cámaras CCTV, tiras LED y accesorios de bajo voltaje. Un equipo con polaridad invertida puede dañarse, así que se debe revisar la etiqueta de cada dispositivo antes de energizar.
Beneficios Principales
- Una fuente para 4 equipos: Con 4 salidas jack macho se alimentan varios dispositivos desde un solo eliminador, lo que reduce el número de fuentes y contactos requeridos.
- Instalación sin soldar: La conexión plug-and-play elimina el pelado y la soldadura de conductores, por lo que el instalador termina más rápido y con menos fallas.
- Amplio rango de voltaje: Al operar de 1 a 24 VCC, el mismo divisor sirve para distintos equipos de bajo voltaje, siempre que compartan el voltaje de la fuente.
- Hasta 5 A a 12 VCC: La capacidad de 5 A a 12 VCC en el tronco permite alimentar varias cámaras o cargas ligeras sin que el cable sea el punto débil.
- Aislamiento ignífugo: El recubrimiento de PVC ignífugo agrega seguridad eléctrica en gabinetes y espacios cerrados donde se concentran fuentes y conectores.
- Formato compacto y ligero: Sus 19 cm de longitud y 20 g de peso facilitan el acomodo en racks, cajas de conexiones e instalaciones móviles.
Especificaciones Técnicas
Conectores

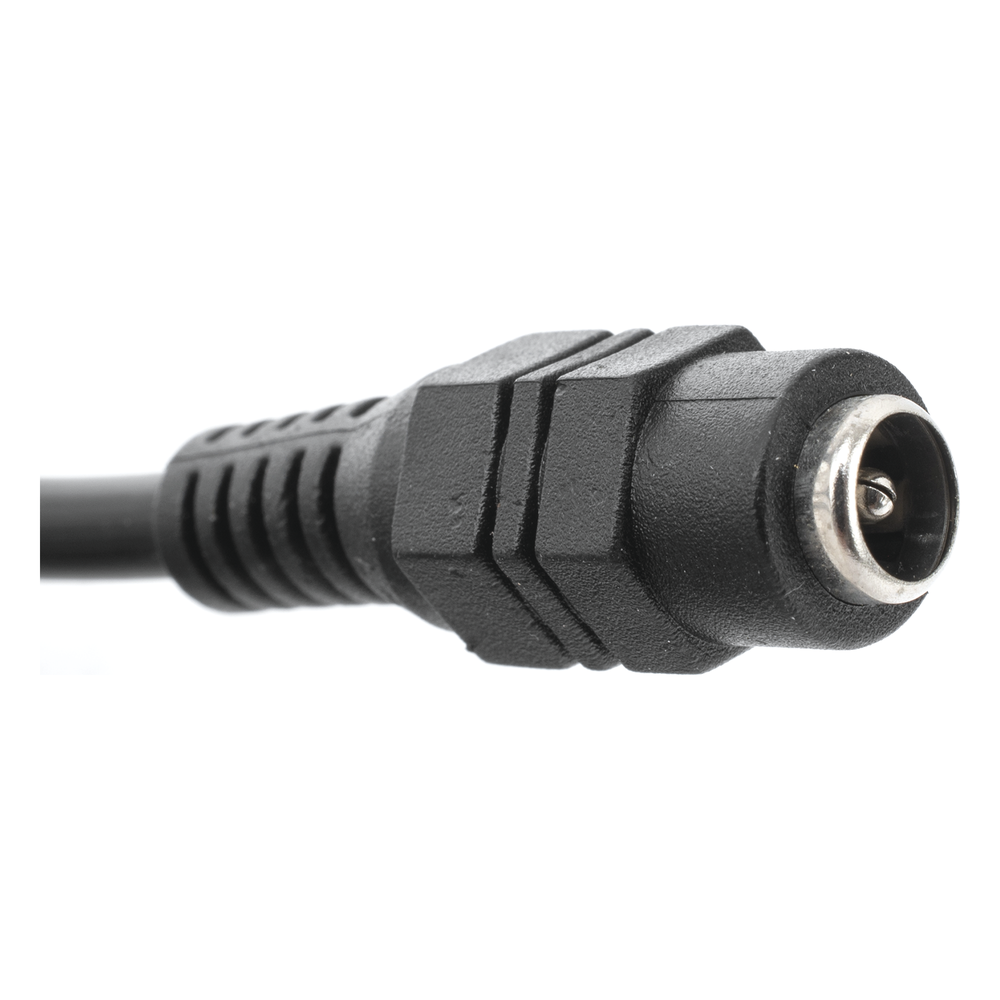

| Conector de entrada | Jack hembra 3.5 mm |

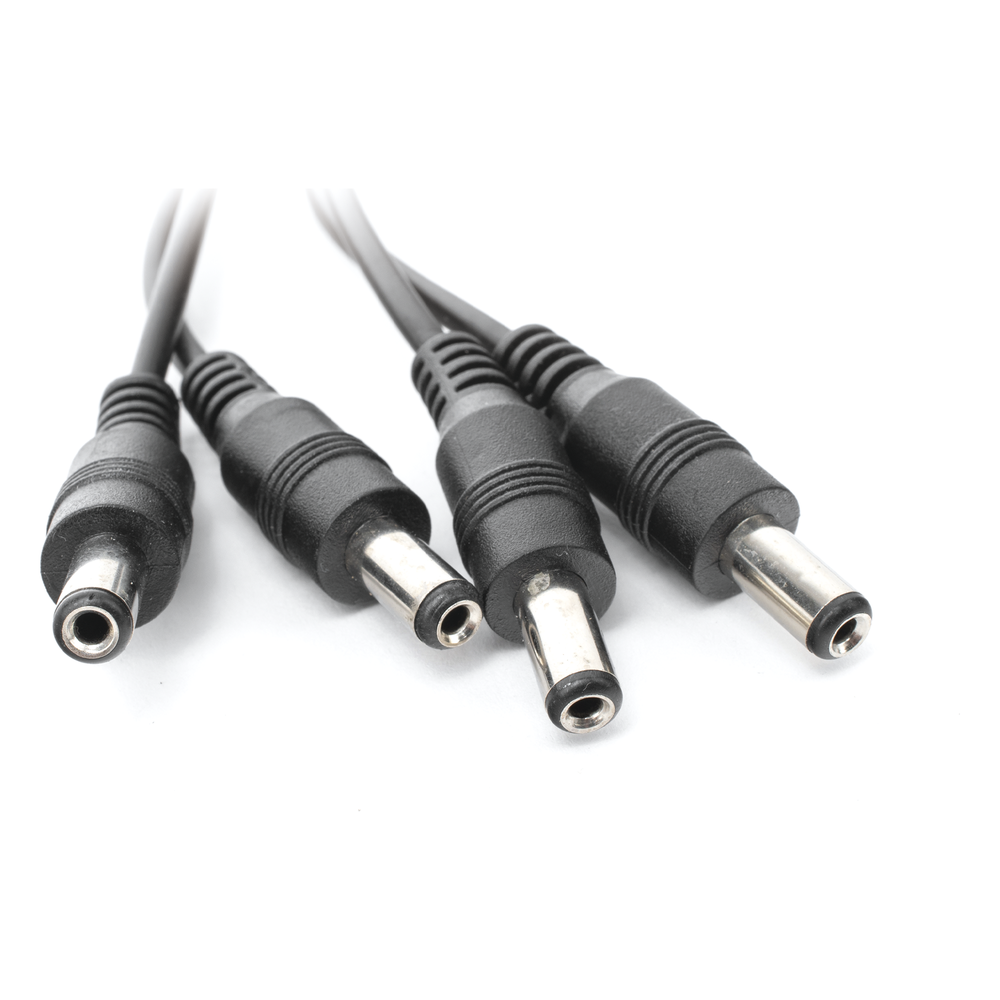

| Salidas | 4 conectores jack macho |
| Configuración | Divisor de 1 a 4 |
Eléctricas
| Rango de voltaje | 1 VCC a 24 VCC |
| Corriente máxima | 5 A a 12 VCC |
| Polaridad | Interior positivo (+), exterior negativo (-) |
| Calibre del conductor principal | 22 AWG |
| Calibre de los conductores laterales | 24 AWG |
Físicas
| Aislamiento | PVC ignífugo |
| Longitud del cable | 19 cm |
| Dimensiones del divisor | 4.3 x 1.4 x 1.3 cm |
| Peso | 20 g |
General
| Marca | EPCOM POWERLINE |
| Modelo | JR-F52 (JRF52) |
| Garantía | 3 años |
