Cable Extensor Video y Audio 4m (13.1ft) Conector Aviación M12-4P Alimentación Integrada Hikvision AE-MC0201-4
- SKU / Modelo: AE-MC0201-4
- Marca: HIKVISION
- Categoría: Cables para Videovigilancia
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable Extensor de Video y Audio 4 m (13.1 ft) Conector Aviación M12-4P Transmisión Simultánea Alimentación Integrada Protección Ambiental
Modelo AE-MC0201-4 · Hikvision

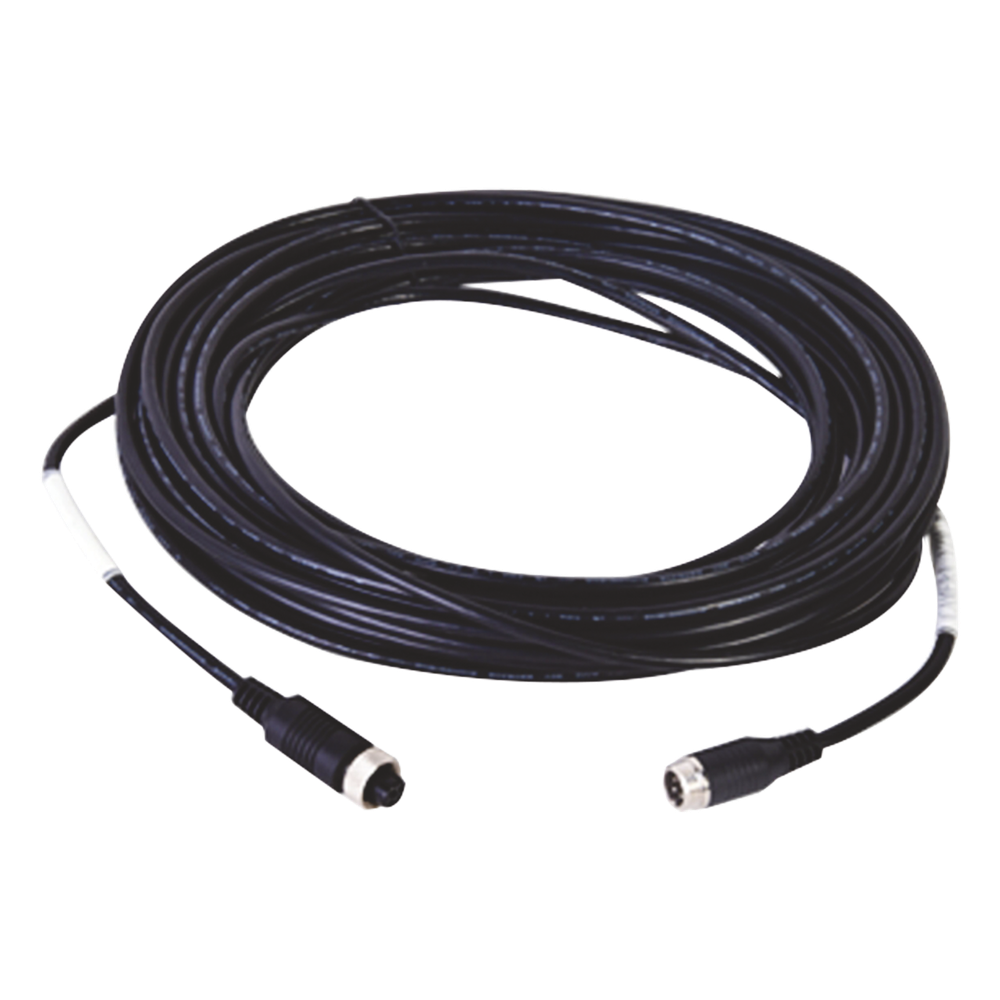

El cable Hikvision AE-MC0201-4 (AEMC02014) es un cable extensor de interconexión para cámaras móviles de videovigilancia vehicular, con 4 m (13.1 ft) de longitud y conector tipo aviación M12-4P de 4 pines. Transmite video, audio y alimentación eléctrica por un único cable, en color negro y con protección ambiental RoHS.
En unidades móviles como autobuses, camiones o patrullas, el cableado compite con poco espacio y mucha vibración. El cable de aviación AE-MC0201-4 integra tres funciones en una sola conexión, por lo que el instalador de CCTV móvil tiende un solo cable entre la cámara y el DVR en lugar de líneas separadas de video, audio y energía.
La construcción de Hikvision AE-MC0201-4 usa cable soldado con tubo termorretráctil y etiquetas de cámara y DVR con la longitud impresa, lo que facilita identificar cada extremo durante la instalación. Pertenece a la serie AE-MC0201, que ofrece longitudes de 4, 6, 8, 10, 12 y 14 metros.
¿Cómo funciona y para qué sirve?
Un cable de aviación M12 es un conector circular roscado de uso común en videovigilancia móvil. Su acoplamiento resiste vibración y humedad mejor que un conector convencional, razón por la que se emplea en vehículos. El esquema de 4 pines permite llevar en un mismo cable la señal de video, el audio y la alimentación de la cámara.
En el AE-MC0201-4, el pin 1 (verde, coaxial) y el pin 4 (negro con malla, coaxial) corresponden a las líneas coaxiales, mientras que el pin 2 (café) y el pin 3 (rojo) completan la conexión de los 4 pines. Un extremo se conecta a la cámara móvil y el otro al DVR móvil, de ahí las etiquetas de cámara y de DVR.
Al elegir la longitud conviene medir el recorrido real dentro de la unidad, incluyendo curvas y pasos por mamparas, y dejar holgura. La serie AE-MC0201 ofrece varias longitudes, así que se puede evitar tanto el exceso de cable enrollado como los tramos cortos que tensan el conector.
Beneficios Principales
- Un solo cable: Transmite video, audio y alimentación por el mismo cable, lo que reduce el tiempo de tendido dentro del vehículo.
- Sin fuente externa: La alimentación integrada evita instalar fuentes de poder adicionales cerca de la cámara.
- Conector M12-4P: El conector circular de 4 pines con protección ambiental ofrece una conexión firme en entornos con vibración.
- Longitud de 4 m: Con 4 m (13.1 ft) cubre recorridos cortos en cabinas y unidades compactas sin sobrantes excesivos.
- Cable soldado y termorretráctil: La construcción soldada con tubo termorretráctil protege la unión del cable y del conector.
- Etiquetado de extremos: Las etiquetas de cámara y DVR con tamaño evitan invertir los extremos al instalar.
- Cumple RoHS: La protección ambiental RoHS respalda su uso en proyectos con requisitos de materiales.
- Garantía de 5 años: Cuenta con 5 años de garantía indicados en la ficha del proveedor.
Especificaciones Técnicas
General
| Marca | Hikvision |
| Modelo | AE-MC0201-4 |
| Tipo de producto | Cable de interconexión para cámaras móviles |
| Color | Negro |
| Garantía | 5 años |
Físicas
| Longitud | 4 m (13.1 ft) |
| Peso | 0.17 kg |
| Dimensiones del paquete | 10 x 10 x 3 cm |
Conectividad
| Material | M12-4S con protección ambiental |
| Conector | 4 pines, M12-4P circular sin tuerca con protección ambiental |
| Material de conectores | Conector negro PVC-45P, conector transparente LD-PE |
| Señales transmitidas | Video, audio y alimentación simultáneos en un solo cable |
| Cubierta del cable | UL20276 con protección ambiental RoHS |
| Construcción | Cable soldado con tubo termorretráctil |
| Asignación de pines | 1 verde (coaxial), 2 café, 3 rojo, 4 negro con malla (coaxial) |
Cumplimiento
| Protección ambiental | RoHS |
Aplicaciones Recomendadas
Notas Importantes
Las etiquetas de cámara y DVR indican cada extremo del cable: conecte el extremo de cámara a la cámara móvil y el de DVR al grabador.
Compatible con cámaras móviles de aplicaciones móviles y vehiculares con conector M12-4P.
