Caja Chalupa 4x2" Profundidad 1-7/8" 10 Entradas 1/2" Troquelada RACO HUB-660
- SKU / Modelo: HUB-660
- Marca: RACO
- Categoría: Herramientas
- Garantía: 1 año
Precio normal:
$ 65.99 MXN
Precio en oferta
$ 50.99MXN
Envío calculado al finalizar la compra.
479 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

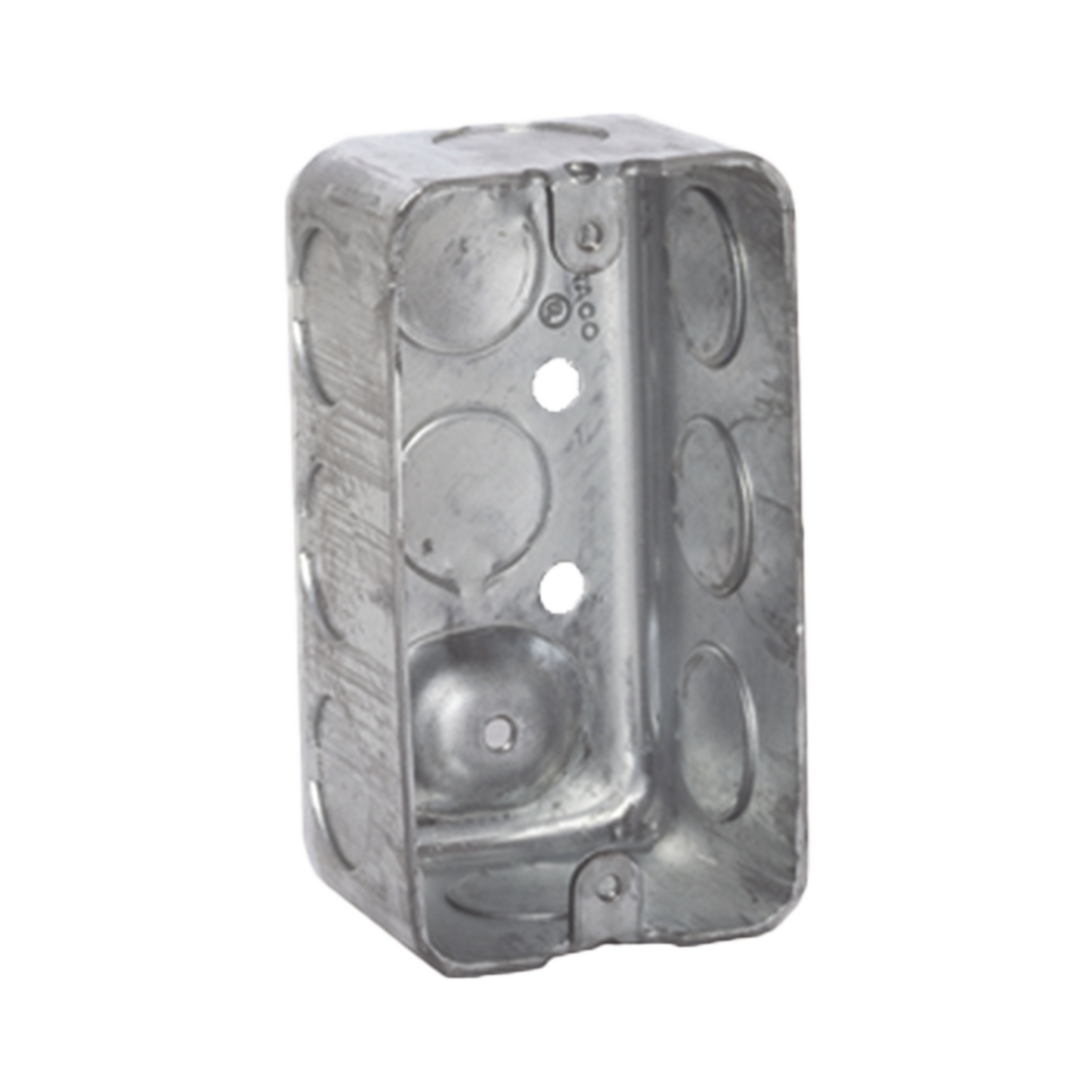

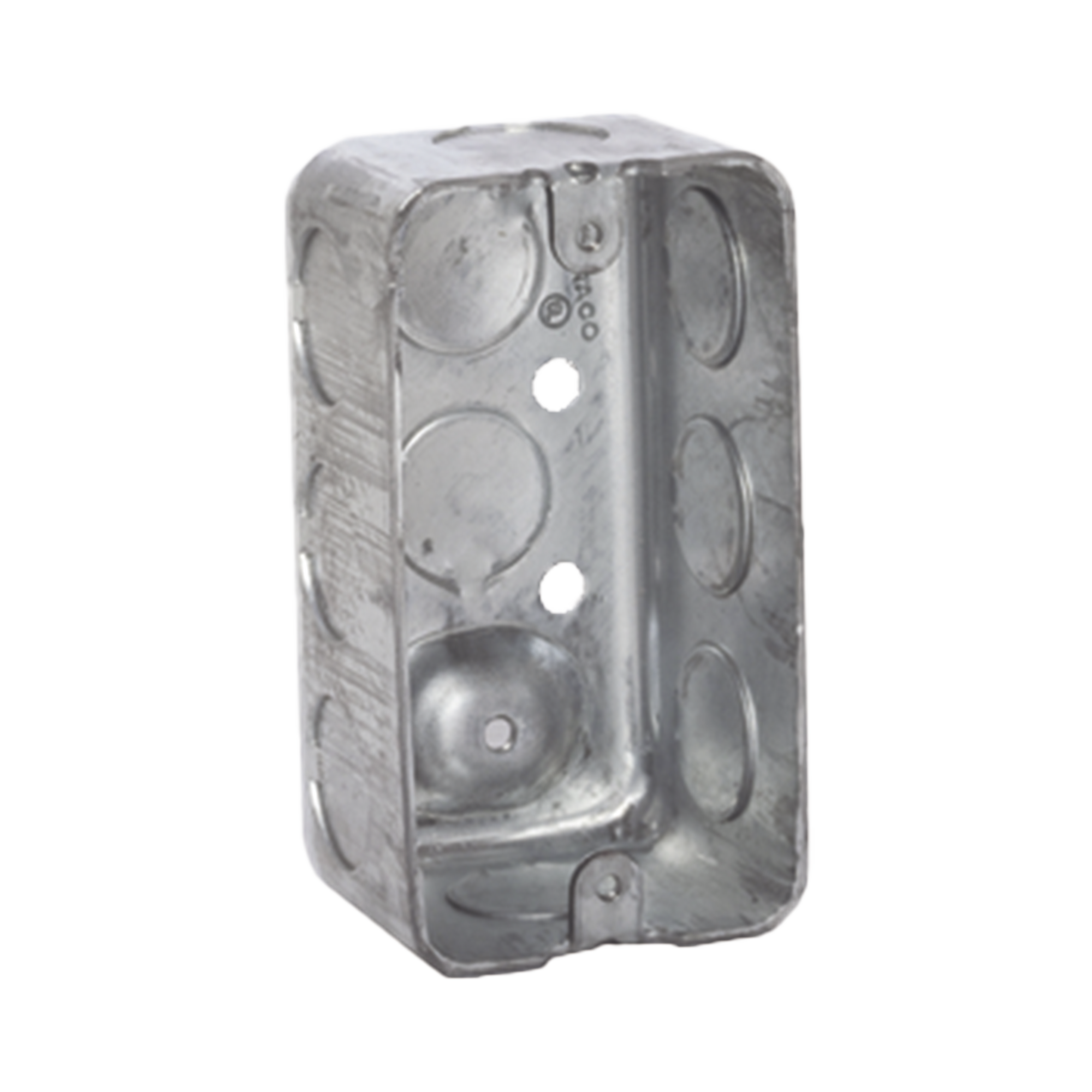

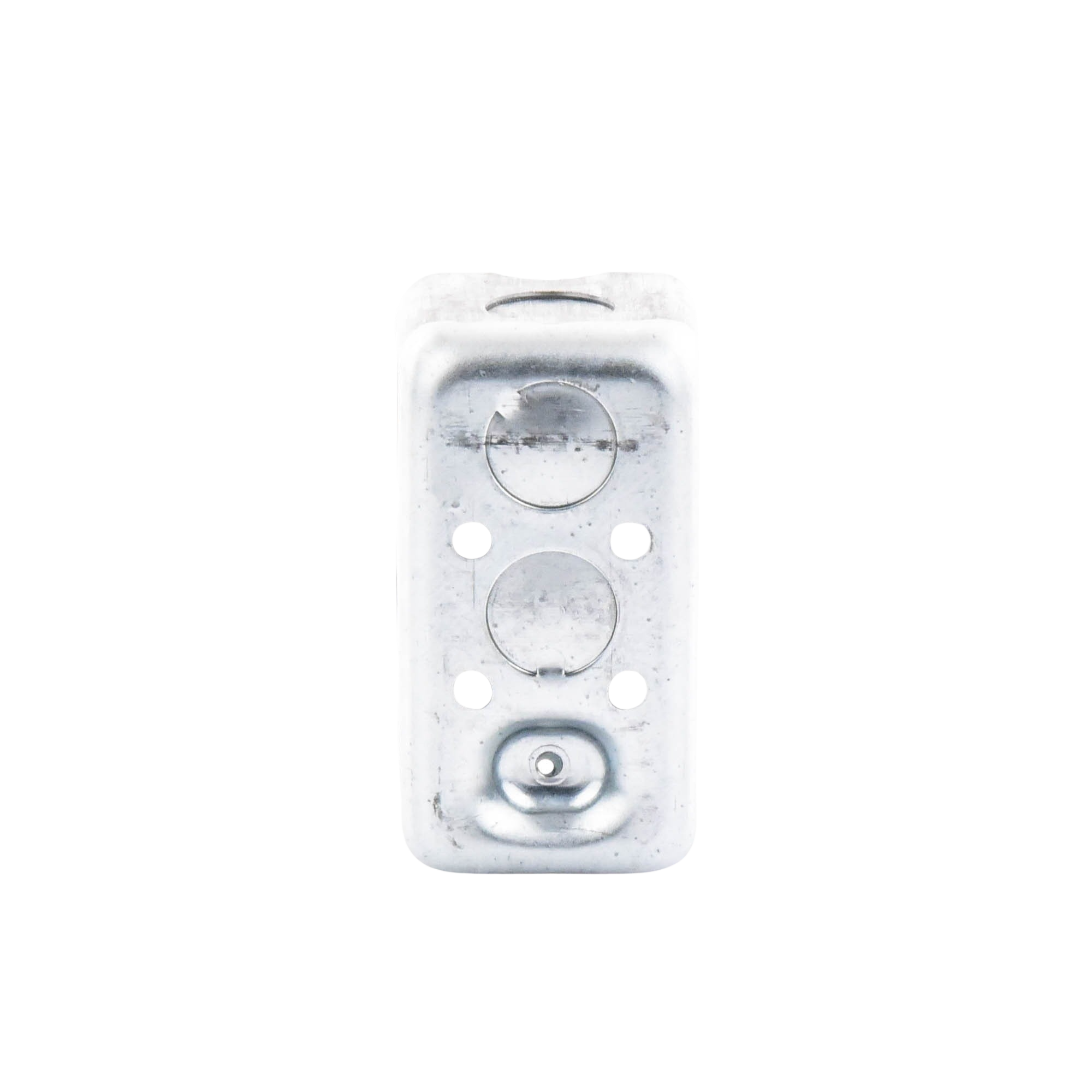

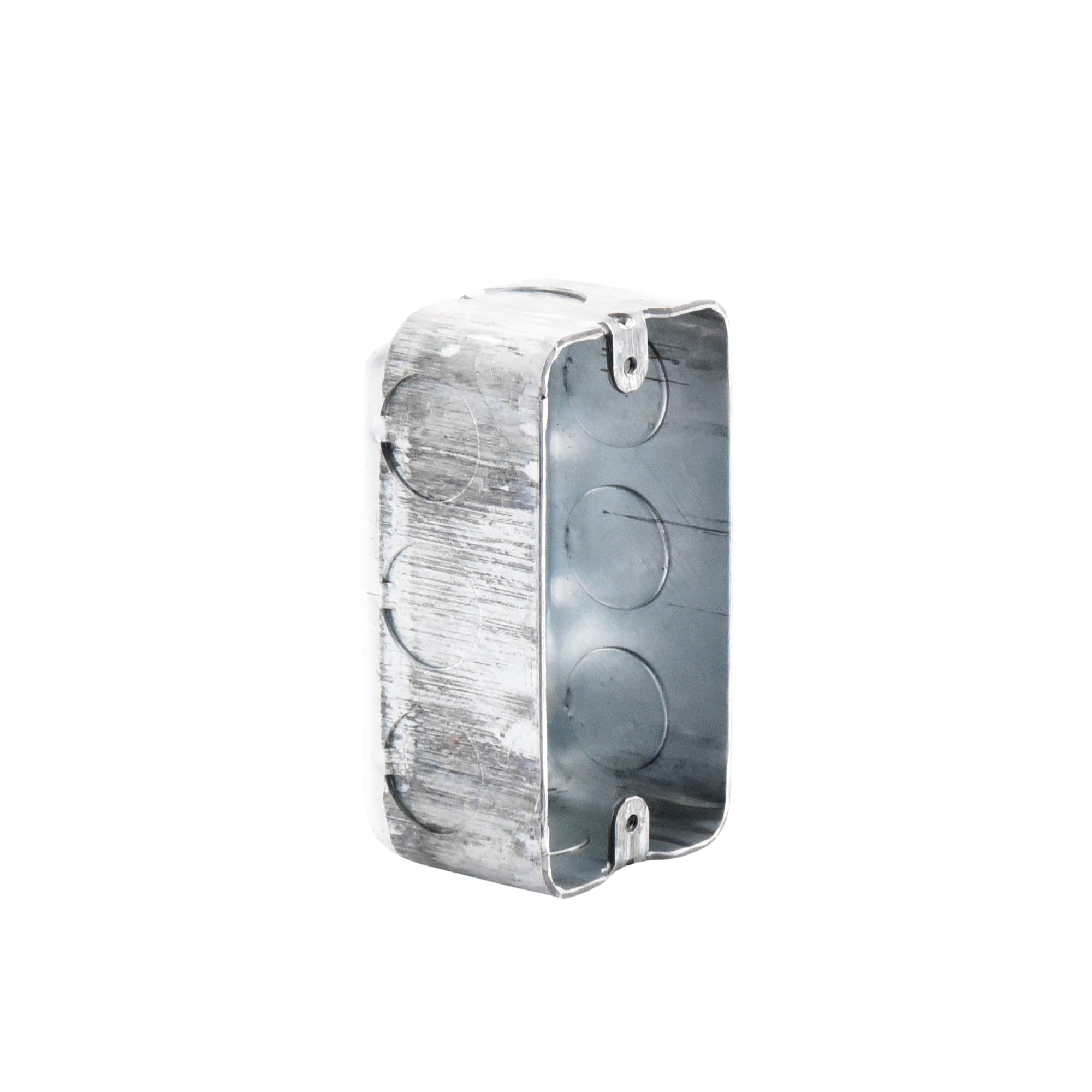

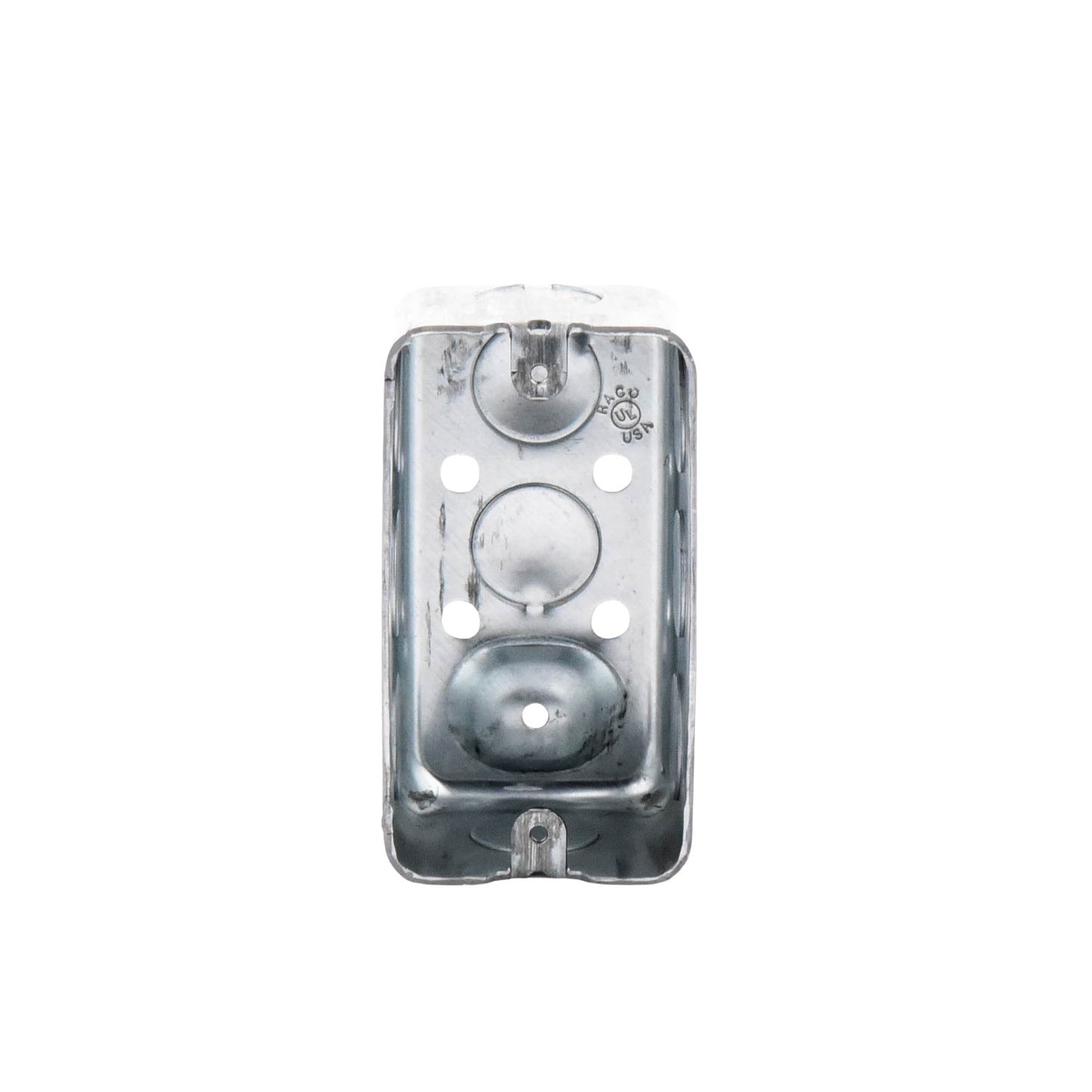

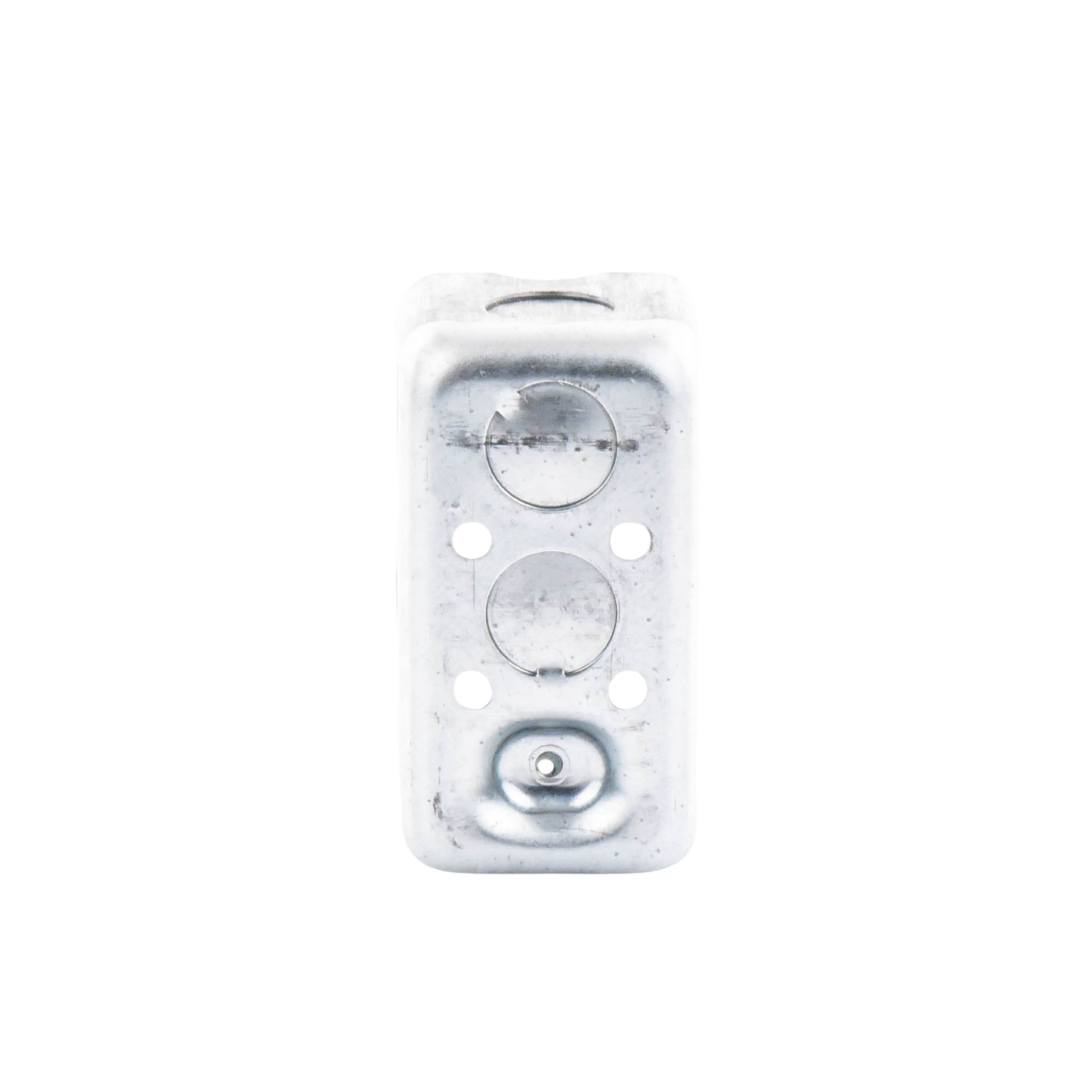

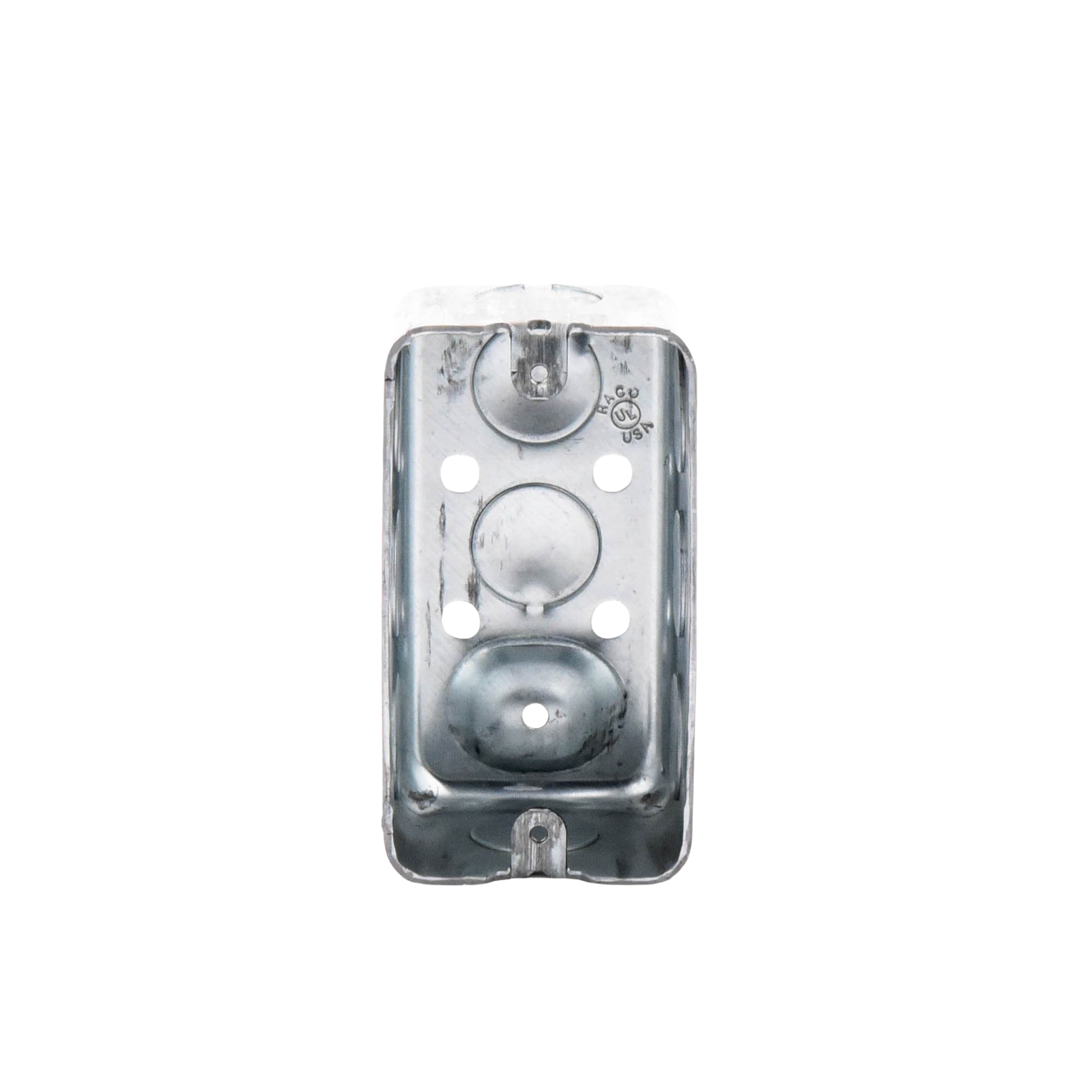

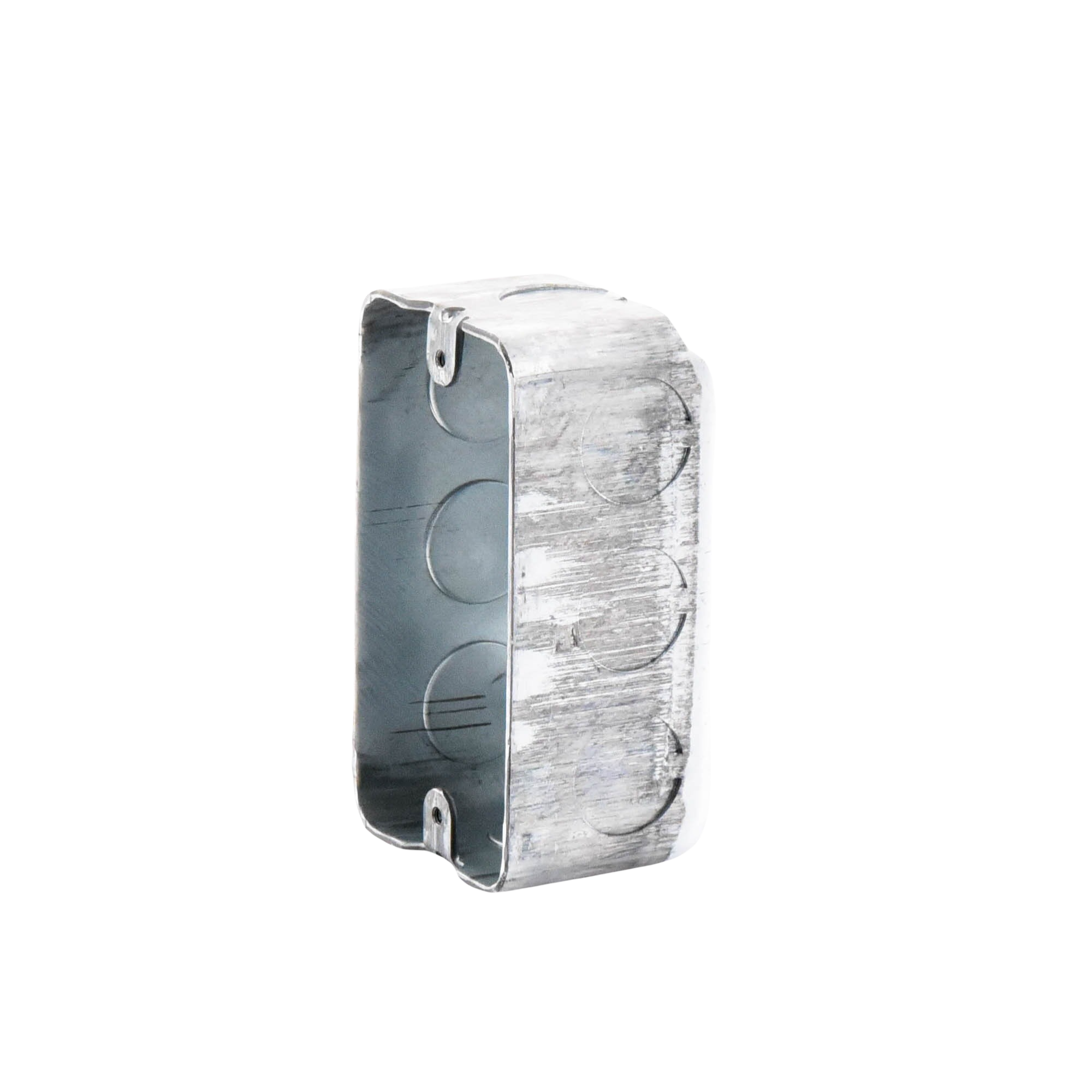

Caja (Chalupa) 4x2"/ Profundidad 1-7/8"/ 10 Entradas de 1/2"/ Troquelada.
Modelo HUB-660 | Marca RACO
Dimensión 4x2"Profundidad 1-7/8"10 Entradas 1/2"TroqueladaUso Rudo
La caja eléctrica chalupa RACO HUB-660 es una caja metálica galvanizada de 4x2 pulgadas con profundidad de 1-7/8" (47.6mm), diseñada para instalaciones eléctricas residenciales, comerciales e industriales que requieren alojar dispositivos como contactos, apagadores, receptáculos o empalmes de cables. Cuenta con 10 entradas pretroqueladas de 1/2" (12.7mm) cumpliendo con norma NEC, fabricada en acero galvanizado calibre 16 con recubrimiento anticorrosivo para instalación en muros de mampostería, tablaroca o superficies de concreto mediante tornillería o mortero.
Esta caja chalupa RACO ofrece amplio espacio interno de 21 pulgadas cúbicas para el cableado eléctrico, permitiendo instalaciones seguras con múltiples conductores AWG 14-10. Las perforaciones troqueladas facilitan la entrada de tubería conduit metálica o PVC de 1/2", compatible con conectores de compresión, conectores de presión o boquillas roscadas. Ideal para proyectos residenciales que requieren cajas de mayor capacidad que las estándar, soporta temperaturas de -40°C a 80°C en ambientes secos o húmedos según instalación con tapa adecuada.
Beneficios Principales
- Construcción robusta en acero galvanizado calibre 16 con recubrimiento anticorrosivo que garantiza durabilidad en ambientes industriales y protección contra oxidación
- 10 entradas pretroqueladas de 1/2" estratégicamente distribuidas permiten múltiples conexiones de tubería conduit desde diferentes ángulos, facilitando instalaciones complejas
- Profundidad de 1-7/8" proporciona 21 pulgadas cúbicas de capacidad volumétrica, suficiente para alojar hasta 6 conductores AWG 14 o configuraciones con dispositivos y empalmes
- Dimensiones estándar 4x2" compatibles con placas decorativas, tapas ciegas y dispositivos eléctricos residenciales y comerciales convencionales
- Diseño troquelado facilita la instalación rápida sin necesidad de perforación adicional, reduciendo tiempo de mano de obra en campo
- Cumplimiento con código eléctrico NEC y normas UL para cajas metálicas, garantizando seguridad en inspecciones oficiales
- Múltiples opciones de montaje: empotrado en muro, superficie con extensiones o en tablaroca con clavos de sujeción integrados
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Dimensiones Externas | 4" x 2" (101.6mm x 50.8mm) |
| Profundidad | 1-7/8" (47.6mm) |
| Capacidad Volumétrica | 21 pulgadas cúbicas |
| Número de Entradas | 10 perforaciones troqueladas |
| Diámetro de Entradas | 1/2" (12.7mm) |
| Material | Acero galvanizado calibre 16 |
| Acabado | Galvanizado anticorrosivo |
| Tipo de Montaje | Empotrado en muro, tablaroca o superficie |
| Conductores Soportados | AWG 14 a AWG 10 |
| Temperatura de Operación | -40°C a 80°C |
| Cumplimiento Normativo | NEC, UL Listed |
| Aplicación | Residencial, comercial e industrial |
Contenido del Paquete
📦 1x Caja Chalupa 4x2" RACO HUB-660🔩 Tornillos de montaje (según modelo)📄 Hoja de especificaciones técnicas
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje de contactos dúplex, apagadores sencillos o de 3 vías en muros de concreto, tabique o tablaroca en recámaras, salas y cocinas
🏢 Proyectos ComercialesInstalación de receptáculos industriales, cajas de empalme y derivaciones en oficinas, bodegas y áreas de trabajo con alto tráfico
⚡ Cuartos EléctricosCajas de paso y distribución de circuitos derivados en tableros secundarios, subestaciones y centros de carga
🏗️ Construcción NuevaInstalación empotrada en obra negra para sistemas de alambrado oculto en muros de mampostería antes de acabados
🔧 RemodelacionesReemplazo de cajas antiguas o instalación de nuevos puntos eléctricos en renovaciones residenciales y comerciales
🏭 Ambientes IndustrialesCajas de conexión para maquinaria, motores y equipos eléctricos en naves industriales con condiciones de humedad controlada
Productos Complementarios
Conectores de Compresión 1/2"Conectores metálicos para unión de tubería conduit a las entradas troqueladas de la caja, asegurando continuidad eléctrica y mecánica
Tapas y Placas DecorativasPlacas de acero inoxidable, plástico o aluminio de 1, 2 o 3 posiciones para cubrir dispositivos instalados en la chalupa
Tubería Conduit Metálica 1/2"Tubería EMT o rígida de 1/2" para canalización de cables desde la caja hacia el tablero o hacia otros puntos de conexión
Extensiones de CajaAnillos de extensión metálicos para aumentar profundidad cuando se requiere alojar mayor cantidad de conductores o dispositivos voluminosos
Preguntas Frecuentes
¿Cuántos conductores AWG 14 puedo alojar en esta caja?
Según NEC, con capacidad de 21 pulgadas cúbicas puedes alojar hasta 10 conductores AWG 14 (2 pulg³ por conductor). Sin embargo, si instalas dispositivos como contactos o apagadores, debes restar espacio: 2 pulg³ por cada dispositivo y por cada conjunto de conectores. En una instalación típica con 1 contacto dúplex, podrías tener aproximadamente 6-7 conductores AWG 14 de manera segura.
¿Es necesario usar conectores en las entradas troqueladas?
Sí, es obligatorio según NEC usar conectores apropiados (de compresión, presión o boquillas) en cada entrada troquelada por donde ingrese tubería conduit. Esto garantiza continuidad eléctrica, protege los cables de bordes cortantes, evita entrada de polvo/humedad y asegura que el sistema de puesta a tierra funcione correctamente. Las entradas sin uso deben taponarse con tapones ciegos.
¿Puedo usar esta caja en exteriores o áreas húmedas?
La caja metálica RACO HUB-660 puede usarse en ubicaciones húmedas siempre que se instale con tapa adecuada tipo NEMA 3R o superior con empaque hermético. El acero galvanizado resiste corrosión, pero en ambientes marinos o químicos agresivos se recomienda aplicar pintura anticorrosiva adicional o usar cajas de PVC. Para intemperie directo, combinar con tapas weatherproof y selladores.
¿Cómo instalo esta chalupa en tablaroca (drywall)?
Para tablaroca, utiliza clavos de fijación Madison o tornillos autoperforantes en las orejas laterales de la caja. Primero, pasa los cables a través de las entradas troqueladas con conectores aprobados, coloca la caja en el corte rectangular del drywall, y ajusta los clavos o tornillos hasta que la caja quede firmemente sujeta. Asegúrate que la caja quede a ras con la superficie terminada del muro para instalación correcta de la placa.
¿Qué calibre de cable máximo soporta?
Esta chalupa acepta conductores desde AWG 14 (más común en circuitos de iluminación y contactos 15A) hasta AWG 10 (circuitos de 30A como secadoras o aires acondicionados). Para AWG 10 el cálculo de capacidad es 2.5 pulg³ por conductor, permitiendo aproximadamente 8 conductores AWG 10 sin dispositivos. Siempre consulta NEC Artículo 314.16 para cálculos específicos según tu instalación.
¿Las entradas ya vienen abiertas o debo perforarlas?
Las 10 entradas vienen pretroqueladas (knocked out), es decir, marcadas y parcialmente perforadas de fábrica. Para abrirlas, simplemente golpea con un desarmador y martillo desde el interior de la caja, o usa un punzón knockout. Esto facilita la instalación al abrir solo las entradas necesarias, manteniendo las demás selladas. Las entradas no utilizadas deben taponarse con tapones ciegos metálicos para mantener integridad del sistema.
📎 Descargas:📄 Ficha Técnica
