Caja Chalupa 4x2 Profundidad 2-1/8 8 Entradas 3/4 Soldada RACO HUB-674
- SKU / Modelo: HUB-674
- Marca: RACO
- Categoría: Herramientas
- Garantía: 1 año
Precio normal:
$ 103.99 MXN
Precio en oferta
$ 80.99MXN
Envío calculado al finalizar la compra.
158 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

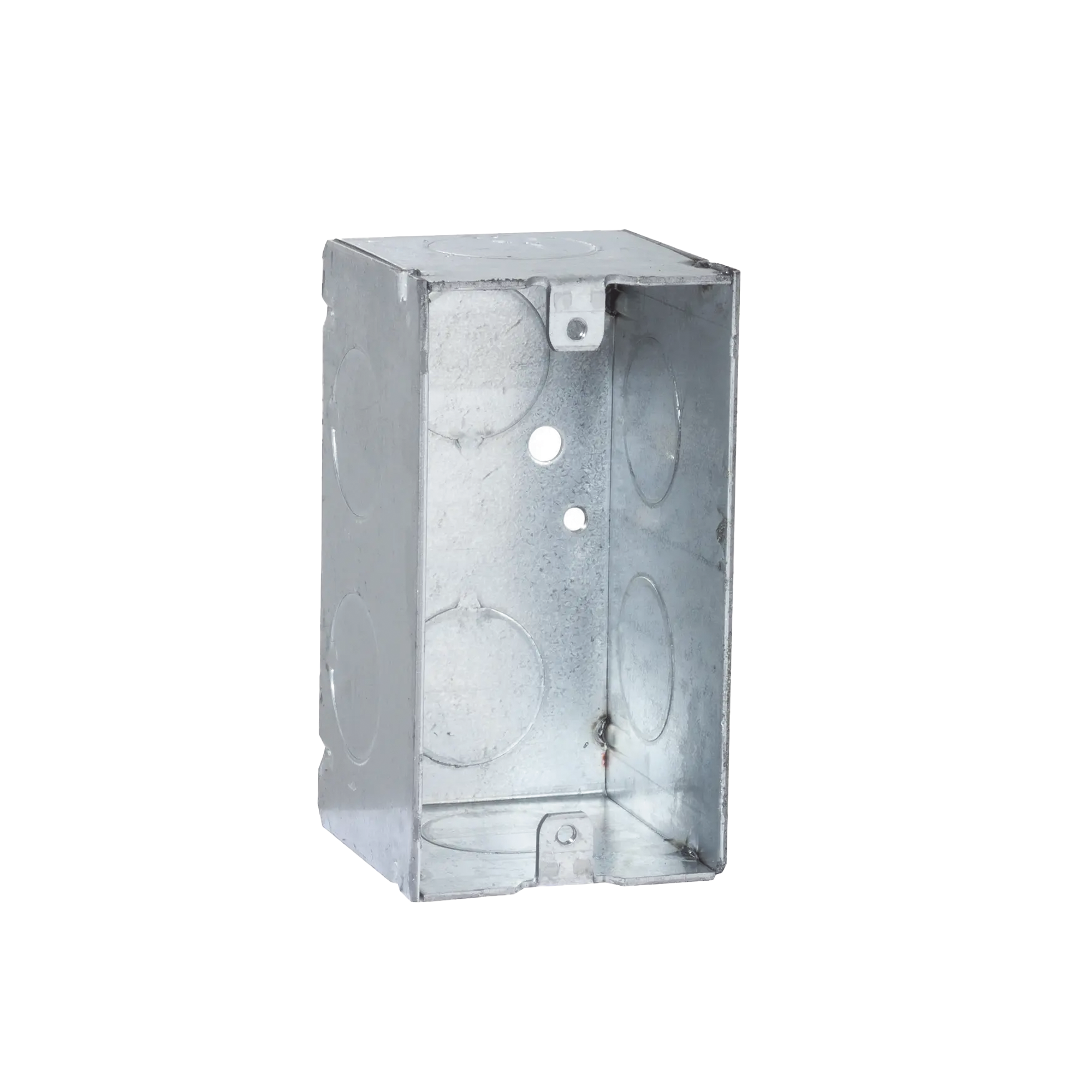

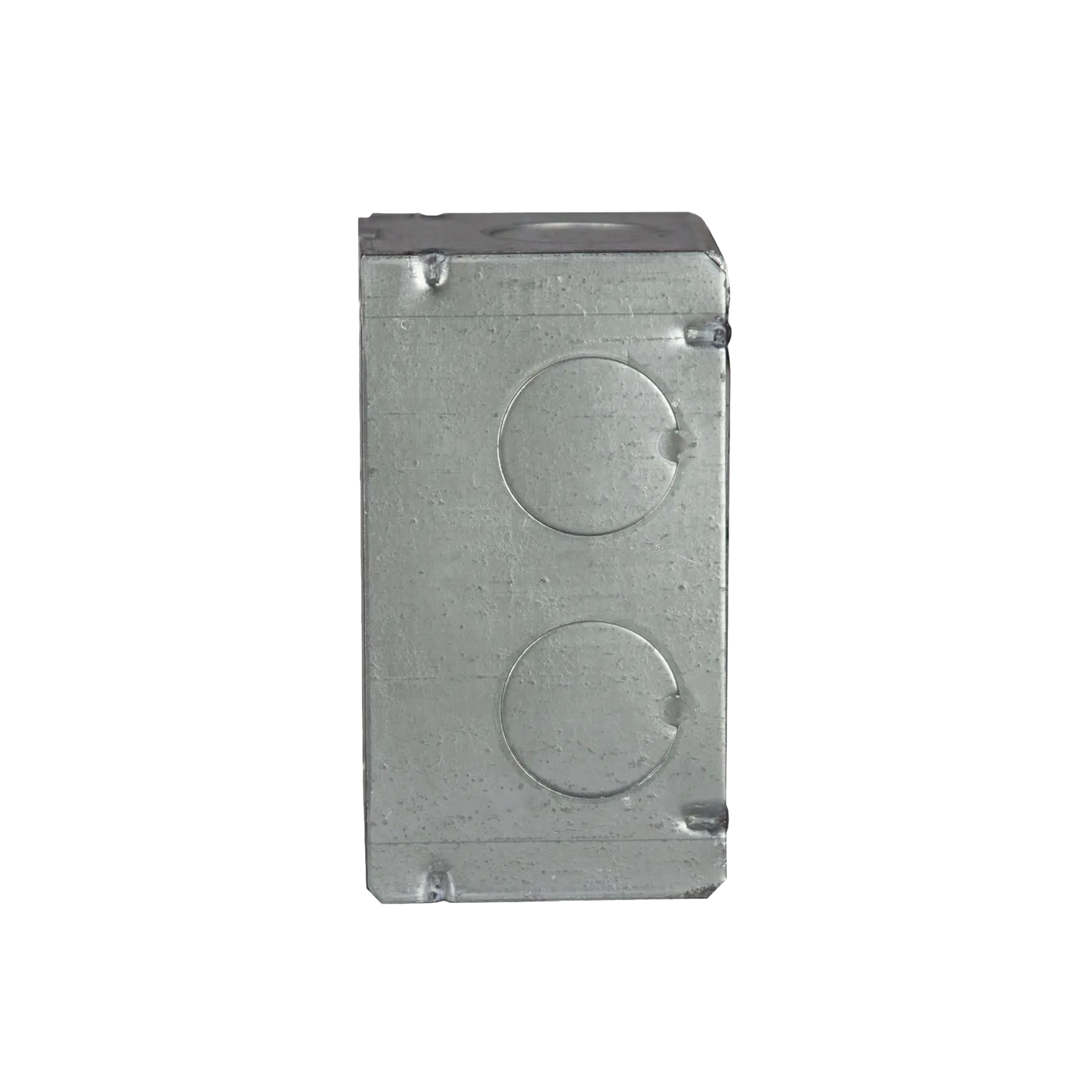

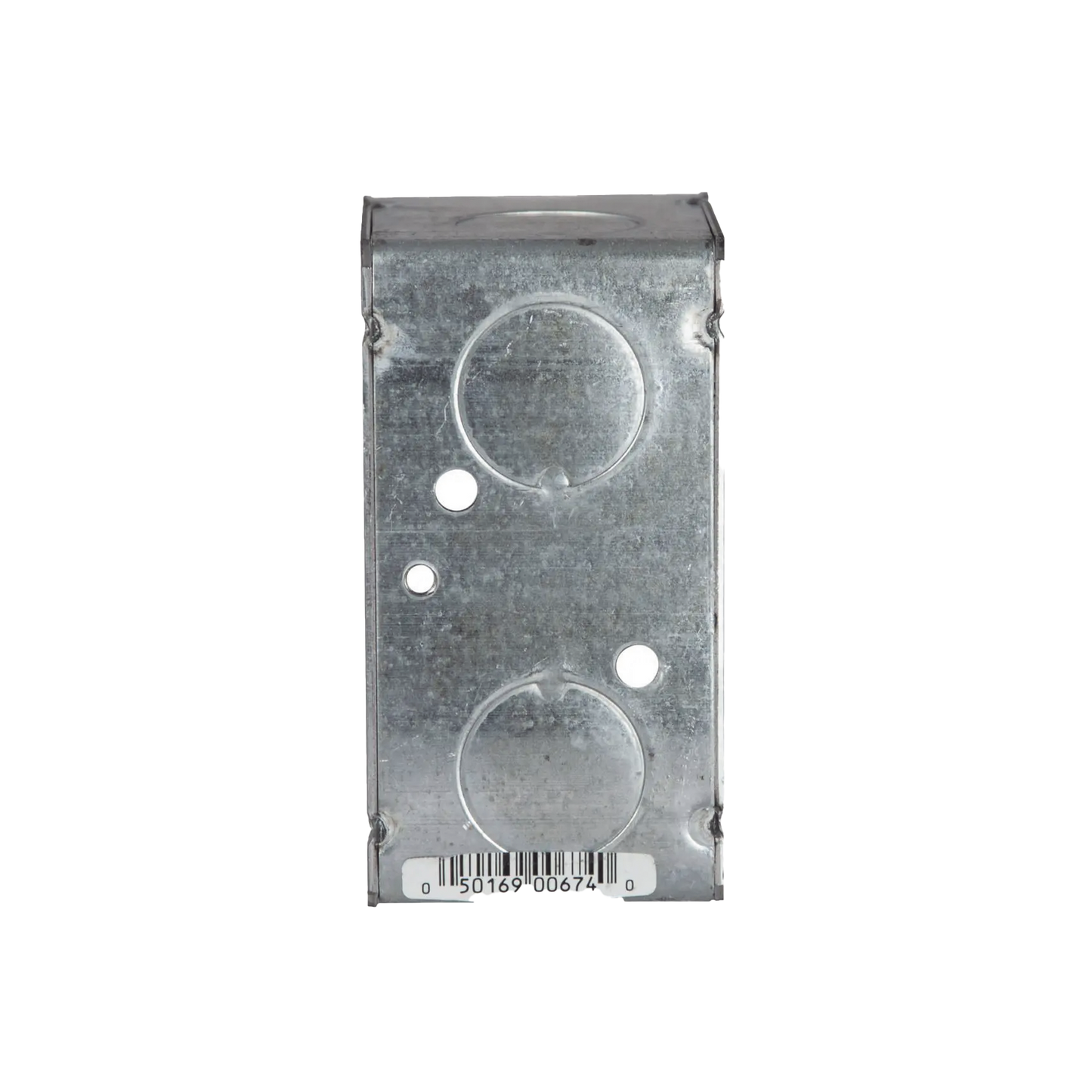

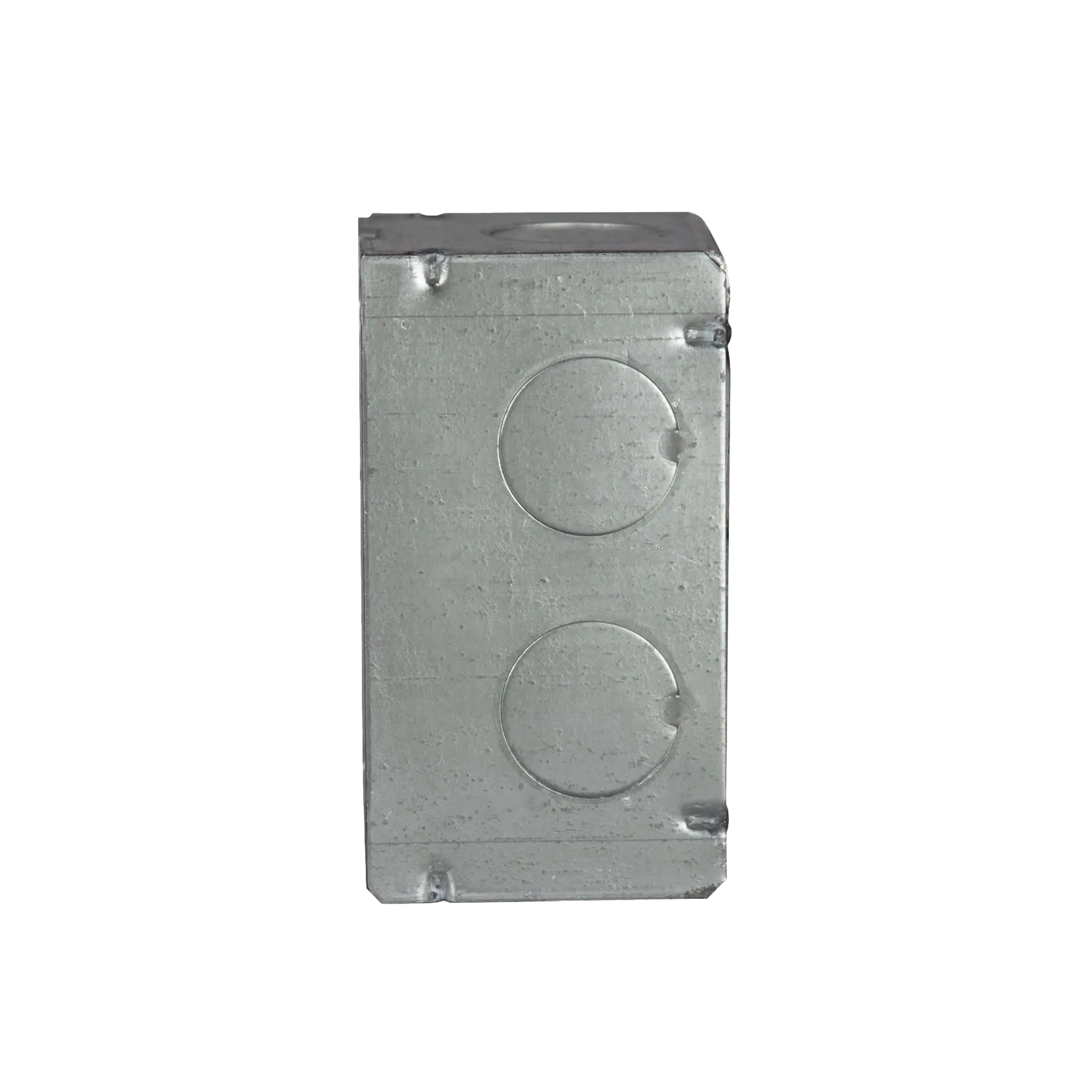

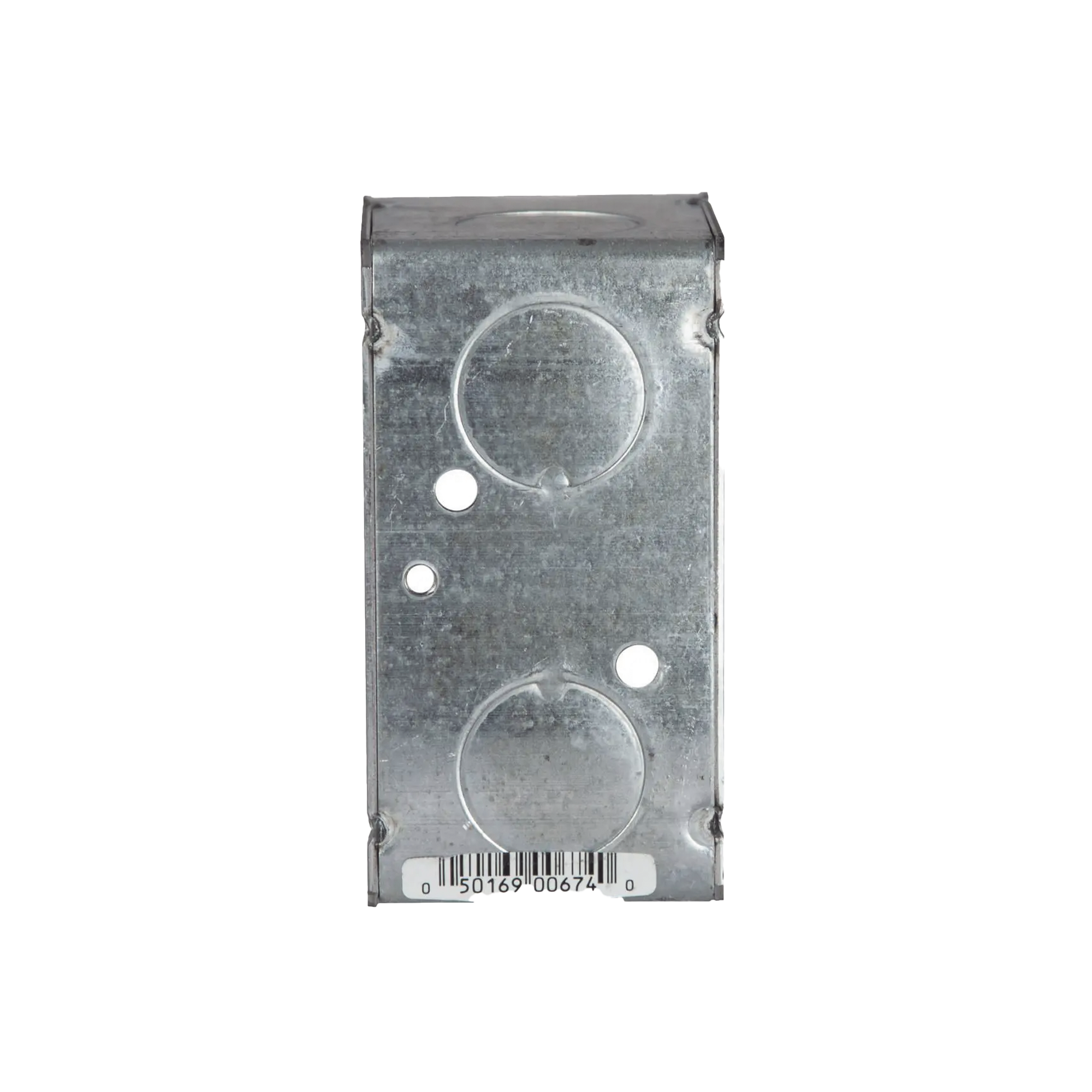

Caja (Chalupa) 4x2"/ Profundidad 2-1/8"/ 8 Entradas de 3/4"/Soldada
Modelo HUB-674 | Marca RACO
4x2 PulgadasProfundidad 2-1/8"8 Entradas 3/4"Construcción SoldadaUso Industrial
La caja chalupa RACO HUB-674 es una caja eléctrica metálica de montaje empotrado con dimensiones 4x2 pulgadas y profundidad de 2-1/8 pulgadas (54mm), fabricada con construcción soldada de alta resistencia para garantizar durabilidad en instalaciones eléctricas comerciales e industriales. Equipada con 8 entradas pre-perforadas de 3/4 pulgada con rosca NPT para conectores y tubo conduit metálico, cumple con estándares NEC (National Electrical Code) artículo 314 para cajas de conexión y dispositivos de cableado estructurado.
Esta chalupa metálica RACO ofrece amplio espacio interno para instalación de interruptores, tomacorrientes, atenuadores y dispositivos eléctricos estándar de una o dos posiciones (single gang o double gang). Su construcción soldada de acero calibre 18 proporciona rigidez estructural superior comparada con cajas troqueladas, eliminando puntos débiles y garantizando conexión a tierra confiable. Las entradas roscadas de 3/4" permiten conexión segura de tubería conduit EMT, IMC o rígida con conectores apropiados.
Diseñada para cumplir con código eléctrico mexicano NOM-001-SEDE y norteamericano NEC en instalaciones visibles y ocultas, esta caja es ideal para proyectos de construcción comercial, industrial, hospitales, escuelas y áreas de manufactura donde se requiere protección robusta del cableado eléctrico y dispositivos de control.
Beneficios Principales
- Construcción soldada de acero calibre 18 para máxima resistencia mecánica y durabilidad en instalaciones de alto tráfico
- 8 entradas pre-roscadas de 3/4" NPT distribuidas estratégicamente para máxima flexibilidad en el ruteo de conduit
- Profundidad de 2-1/8 pulgadas proporciona espacio amplio para alojamiento de conductores y conexiones según NEC 314.16
- Conexión a tierra confiable mediante construcción metálica continua sin puntos débiles de unión
- Compatible con todos los dispositivos eléctricos estándar de 4x2" incluyendo interruptores dobles, tomacorrientes GFCI y dimmers
- Montaje empotrado en pared para instalación flush profesional con acabado estético
- Fabricación RACO con certificación UL y cumplimiento NEC garantiza seguridad y código eléctrico
- Resistente a impactos, vibraciones y condiciones ambientales adversas en entornos industriales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Dimensiones Nominales | 4" x 2" (101.6mm x 50.8mm) |
| Profundidad Interior | 2-1/8" (54mm) |
| Cantidad de Entradas | 8 entradas pre-roscadas |
| Diámetro de Entradas | 3/4" NPT (rosca cónica nacional) |
| Material de Construcción | Acero soldado calibre 18 |
| Tipo de Construcción | Soldada (welded) sin troquelado |
| Tipo de Montaje | Empotrado en pared (flush mount) |
| Volumen Interno | Aprox 21 pulgadas cúbicas |
| Acabado | Galvanizado anticorrosión |
| Certificaciones | UL Listed, NEC compliant |
| Cumplimiento Normativo | NEC 314, NOM-001-SEDE |
| Temperatura de Operación | -30°C a +70°C |
| Aplicación | Comercial, Industrial, Residencial |
Contenido del Paquete
📦 1x Caja Chalupa 4x2" HUB-674🔩 Tornillos de montaje incluidos📄 Documentación técnica
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesOficinas, centros comerciales, hoteles, hospitales y edificios corporativos con requerimientos de código eléctrico estricto
🏭 Entornos IndustrialesPlantas de manufactura, almacenes, talleres y áreas de producción donde se requiere protección robusta
🏫 Instituciones EducativasEscuelas, universidades, laboratorios y áreas de alto tráfico estudiantil con uso intensivo
⚡ Cuartos EléctricosTableros de distribución, subestaciones y áreas de equipos eléctricos con múltiples circuitos
🏗️ Construcción NuevaProyectos de obra nueva comercial e industrial que requieren cumplimiento NEC y NOM
🔧 Renovaciones EléctricasActualización de instalaciones obsoletas a código eléctrico vigente con cajas metálicas certificadas
Productos Complementarios
Conectores para Conduit 3/4"Conectores de compresión o atornillables para tubo EMT, IMC o rígido de 3/4" NPT compatible con las entradas
Tubo Conduit EMT 3/4"Tubería metálica eléctrica de pared delgada de 3/4" para canalización protegida del cableado
Placas 4x2" (2-Gang)Placas decorativas metálicas o termoplásticas para montaje de interruptores dobles o dispositivos
Cable THHN/THWNConductores eléctricos calibre 12 o 14 AWG para circuitos de alumbrado y contactos en conduit
Preguntas Frecuentes
¿Cuál es la diferencia entre construcción soldada y troquelada en cajas eléctricas?
La construcción soldada de la HUB-674 significa que todas las uniones están soldadas permanentemente, creando una sola pieza continua de metal sin puntos débiles. Esto proporciona mayor resistencia mecánica, mejor conexión a tierra eléctrica y durabilidad superior comparada con cajas troqueladas (stamped) que se forman doblando una lámina plana. Las cajas soldadas son preferidas en instalaciones industriales y comerciales de alto desempeño.
¿Cuántos dispositivos eléctricos puedo instalar en esta caja 4x2"?
Esta caja de 4x2" está diseñada para montaje de dos dispositivos estándar (2-gang o double gang), como dos interruptores sencillos, un interruptor doble, dos tomacorrientes, o combinaciones de interruptores y contactos. El espacio interno de 2-1/8" de profundidad cumple con NEC 314.16 para el cálculo de volumen de conductores permitidos según calibre y cantidad de dispositivos.
¿Las entradas de 3/4" son compatibles con todo tipo de tubo conduit?
Sí, las 8 entradas pre-roscadas de 3/4" NPT (rosca cónica nacional) son compatibles con conectores estándar para tubo conduit metálico EMT (pared delgada), IMC (intermedio) y rígido (pesado) de 3/4 pulgada. También aceptan conectores liquidtight para tubo flexible metálico. Es necesario usar conectores apropiados con rosca NPT de 3/4" para asegurar conexión mecánica y eléctrica correcta según código.
¿Esta caja es apta para instalaciones en exteriores o áreas húmedas?
Esta caja metálica soldada está diseñada principalmente para instalaciones interiores en pared seca (drywall) o mampostería. Para uso en exteriores o áreas húmedas se requiere usar una tapa tipo intemperie (weatherproof cover) con clasificación NEMA 3R o superior, y sellar todas las entradas de conduit apropiadamente. El acabado galvanizado proporciona resistencia básica a corrosión pero no es equivalente a cajas clasificadas para intemperie.
¿Cómo calculo si esta caja tiene suficiente volumen para mis conductores?
Según NEC 314.16, debes sumar el volumen requerido por cada conductor (según calibre AWG), dispositivos, conectores y grapas. Ejemplo: conductor 14 AWG = 2 pulgadas cúbicas, 12 AWG = 2.25 in³. Para dos interruptores con 4 conductores 12 AWG: (4 × 2.25) + (2 dispositivos × 2 × 2.25) = 18 in³, que cabe en el volumen aproximado de 21 in³ de esta caja. Consulta la tabla 314.16(A) del NEC para cálculo preciso.
¿Por qué elegir una caja RACO sobre otras marcas económicas?
RACO es fabricante líder con más de 100 años de experiencia en productos eléctricos certificados UL. Sus cajas soldadas ofrecen construcción superior, control de calidad riguroso, certificaciones completas y cumplimiento garantizado con NEC y códigos locales. Esto es crítico para pasar inspecciones eléctricas, garantizar seguridad a largo plazo y evitar problemas de rechazo en obra. La diferencia de costo inicial se compensa con confiabilidad y cero problemas de instalación.
📎 Descargas:📄 Ficha Técnica
