Caja Combinadora 3 MPPT 9 Strings 25A 1000VDC Supresor SPD MC4 MERZ CCM-3-3-3-25/1005TLS-MC4
- SKU / Modelo: CCM-3-3-3-25/1005TLS-MC4
- Marca: MERZ
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 5,679.99 MXN
Precio en oferta
$ 4,436.99MXN
Envío calculado al finalizar la compra.
64 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

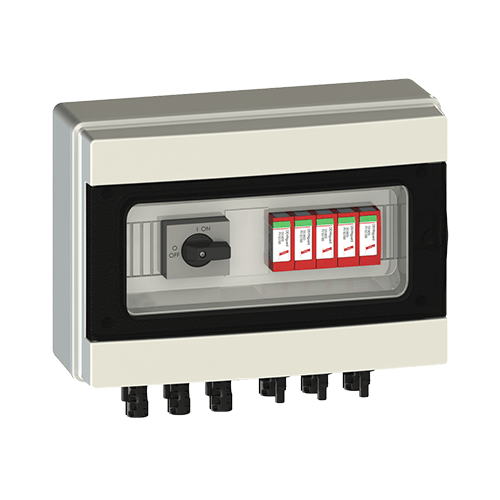

Caja Combinadora MERZ 3 MPPT 3 Strings 25A 1000VDC con Supresor y Conectores MC4
Modelo CCM-3-3-3-25/1005TLS-MC4 | Marca MERZ
3 MPPT3 Strings por MPPT25A por String1000VDCSupresor IntegradoConectores MC4IP65
La Caja Combinadora MERZ modelo CCM-3-3-3-25/1005TLS-MC4 es un dispositivo de centralización y protección para instalaciones solares fotovoltaicas de gran escala, diseñada para gestionar hasta 3 entradas MPPT con 3 strings por MPPT (9 strings totales), soportando corrientes nominales de hasta 25A por string a voltajes de operación de 1000VDC según estándar IEC 61730. Este equipo integra fusibles de protección, supresor de transitorios tipo Clase I/II para descargas atmosféricas, y conectores MC4 precableados que simplifican la instalación y reducen tiempos de conexionado en campo hasta 40% comparado con sistemas tradicionales de terminales atornilladas.
Fabricada con gabinete polimérico IP65 resistente a radiación UV y corrosión salina, la caja combinadora MERZ garantiza operación continua en ambientes exteriores extremos con temperaturas de -40°C a +70°C. Su diseño modular permite expansión futura y reconfiguración de strings sin reemplazo total del equipo, ideal para instalaciones comerciales, industriales, y plantas de generación solar de 15kW hasta 50kW nominales. Cada entrada cuenta con monitoreo visual mediante LEDs indicadores de estado y fusibles cilíndricos de desconexión rápida tipo gPV para mantenimiento seguro bajo carga.
La arquitectura de 3 MPPT independientes optimiza la producción energética en instalaciones con múltiples orientaciones de paneles, sombreados parciales, o configuraciones asimétricas, permitiendo rastreo independiente del punto de máxima potencia en cada grupo de strings. Los conectores MC4 macho/hembra precableados garantizan conexiones impermeables IP67 y compatibilidad universal con módulos fotovoltaicos de todas las marcas certificadas, eliminando errores de polaridad y reduciendo costos de mano de obra especializada durante la puesta en servicio.
Beneficios Principales
- Gestión de 9 strings fotovoltaicos distribuidos en 3 entradas MPPT independientes para máxima flexibilidad de diseño y optimización de rendimiento
- Corriente nominal de 25A por string con capacidad de sobrecarga transitoria hasta 1.25x según IEC 60269-6 para picos de irradiancia
- Voltaje de operación 1000VDC certificado para sistemas de alta tensión con inversores centrales y de cadena de última generación
- Supresor de sobretensiones integrado Clase I+II (Type 1+2) con protección contra descargas atmosféricas hasta 40kA (8/20μs) por línea
- Conectores MC4 precableados de fábrica que reducen tiempo de instalación 40% y garantizan estanqueidad IP67 en conexiones críticas
- Fusibles cilíndricos gPV 1000VDC extraíbles sin herramientas para mantenimiento rápido y seguridad de desconexión bajo carga
- Gabinete polimérico IP65 con protección UV y resistencia a corrosión salina IEC 60068-2-52, ideal para instalaciones costeras e industriales
- Rango térmico extendido -40°C a +70°C certificado para operación continua en climas extremos sin derating de potencia
- Barras de bus de cobre estañado de alta conductividad con diseño anti-hotspot y distribución uniforme de corriente entre strings
- Certificaciones internacionales IEC 61730, IEC 60947-3, y cumplimiento NEC 2020 Art. 690 para instalaciones en México y Norteamérica
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Cantidad de Entradas MPPT | 3 MPPT independientes |
| Strings por MPPT | 3 strings (9 totales) |
| Corriente Nominal por String | 25A DC |
| Corriente Máxima Total | 225A DC (9 × 25A) |
| Voltaje de Operación | 1000VDC máximo |
| Tipo de Protección | Fusibles cilíndricos gPV 1000VDC + Supresor SPD Clase I+II |
| Capacidad Supresor SPD | 40kA (8/20μs) por línea |
| Conectores de Entrada | MC4 macho/hembra precableados IP67 |
| Salidas a Inversor | 3 salidas independientes con terminales de compresión |
| Material del Gabinete | Polímero termoplástico retardante de flama UL94 V0 |
| Grado de Protección | IP65 (polvo total, chorros de agua) |
| Rango de Temperatura | -40°C a +70°C operación continua |
| Humedad Relativa | 0-95% sin condensación |
| Altitud Máxima | 4000 msnm sin derating |
| Certificaciones | IEC 61730, IEC 60947-3, IEC 60269-6, NEC 2020 |
| Dimensiones (Al × An × Pr) | 550 × 450 × 220 mm (aprox.) |
| Peso Neto | 8.5 kg aproximadamente |
| Montaje | Pared o poste, herrajes incluidos |
| Color | Gris RAL 7035 |
Contenido del Paquete
1× Caja Combinadora MERZ CCM-3-3-3-25/1005TLS-MC49× Fusibles cilíndricos gPV 25A 1000VDC preinstalados9× Portafusibles extraíbles con indicador visual1× Módulo SPD Clase I+II 1000VDC instalado9× Conectores MC4 de entrada (macho/hembra)3× Terminales de salida tipo compresión1× Kit de montaje en pared (tornillería y taquetes)1× Manual de instalación y operación español/inglés1× Diagrama unifilar de conexiones
Aplicaciones Recomendadas
🏭 Instalaciones Comerciales e IndustrialesCentralización de strings en sistemas solares de 15kW a 50kW para naves industriales, bodegas, y edificios comerciales con múltiples orientaciones de techo
🌾 Sistemas AgropecuariosPlantas solares para riego, almacenamiento en frío, y procesamiento agroindustrial con requerimientos de alta confiabilidad en ambientes rurales
🏗️ Proyectos de Generación DistribuidaInstalaciones solares en subestaciones, centros de datos, hospitales, y aplicaciones críticas que requieren certificación IEC y cumplimiento NEC
⚡ Interconexión CFE MéxicoSistemas de medición neta (Net Metering) y generación distribuida que cumplen normativas mexicanas NOM-001-SEDE y NMX-J-618-ANCE
🔧 Reemplazo y ModernizaciónUpgrade de cajas combinadoras obsoletas sin MC4 o con fusibles de baja capacidad de ruptura en instalaciones existentes de 5-10 años
🌐 Plantas Multi-MPPTInstalaciones con paneles en techos este-oeste, sombreados parciales, o diferentes inclinaciones que requieren optimización independiente por zona
Productos Complementarios
Inversor Solar Trifásico 30-50kWInversores centrales o de cadena con 3+ entradas MPPT compatibles para maximizar la configuración de esta caja combinadora
Fusibles de Repuesto gPV 25AJuego de fusibles cilíndricos de reemplazo 1000VDC certificados IEC 60269-6 para mantenimiento preventivo anual
Extensiones MC4 CertificadasCables de extensión MC4 calibre 10-12 AWG para distancias largas entre paneles y caja combinadora (hasta 50m sin caída significativa)
Sistema de Tierras FotovoltaicasVarillas de cobre 5/8" × 3m, soldadura exotérmica, y conectores de puesta a tierra para cumplir NOM-001-SEDE Art. 690.47
Monitoreo Remoto WiFi/4GDataloggers con sensores de corriente DC compatibles para supervisión en tiempo real de cada string y detección de fallas
Interruptor Termo-magnético DCBreaker de desconexión general 1000VDC 100-125A para protección aguas arriba entre caja combinadora e inversor
Preguntas Frecuentes
¿Qué significa 3 MPPT y 3 Strings en esta caja combinadora?
La caja combinadora MERZ CCM-3-3-3-25 está diseñada para gestionar 3 entradas MPPT independientes del inversor, con capacidad de conectar 3 strings fotovoltaicos por cada MPPT (total 9 strings). Esto permite configuraciones flexibles donde cada grupo de 3 strings se conecta a un seguidor de punto de máxima potencia (MPPT) diferente del inversor, optimizando la producción en techos con múltiples orientaciones, inclinaciones, o sombreados parciales. Ideal para inversores de 30-50kW con 3+ entradas MPPT.
¿Puedo conectar strings con diferente potencia o voltaje en la misma caja?
Sí, siempre que cada string no exceda 25A de corriente y 1000VDC. La arquitectura de 3 MPPT permite conectar strings con diferente cantidad de paneles, potencia, o voltaje en cada grupo MPPT sin afectar el rendimiento global. Sin embargo, dentro del mismo MPPT (los 3 strings de una misma entrada) se recomienda mantener configuraciones idénticas en voltaje y corriente para evitar desbalances. Los fusibles de 25A protegen individualmente cada string independientemente de su configuración.
¿Los conectores MC4 son compatibles con cualquier marca de paneles solares?
Sí, los conectores MC4 son un estándar universal certificado IEC 62852 compatible con paneles fotovoltaicos de todas las marcas reconocidas (Longi, JA Solar, Trina, Canadian Solar, Jinko, etc.). Los conectores MC4 de la caja MERZ cumplen IP67 para estanqueidad y están precableados de fábrica con polaridad correcta (positivo/negativo claramente identificados), eliminando errores de conexión. Solo verifique que sus paneles también utilicen MC4 estándar y no variantes propietarias.
¿Necesito herramientas especiales para cambiar los fusibles de esta caja?
No, los portafusibles de la caja MERZ son extraíbles manualmente sin necesidad de herramientas. Cada portafusible cuenta con un indicador visual de estado (ventana transparente) y se retira girando 1/4 de vuelta y tirando hacia afuera, permitiendo inspección y reemplazo de fusibles en segundos. IMPORTANTE: siempre desconecte la entrada DC del inversor y los strings fotovoltaicos antes de extraer fusibles, incluso si el sistema aparenta estar apagado (los paneles generan voltaje con luz solar).
¿La caja combinadora incluye interruptor de desconexión general?
Este modelo CCM-3-3-3-25/1005TLS-MC4 incluye fusibles individuales por string pero NO incluye interruptor termo-magnético de desconexión general DC. Para cumplir con NEC 2020 Art. 690.13 (Rapid Shutdown) y NOM-001-SEDE en México, se recomienda instalar un interruptor o breaker DC de desconexión de 100-125A 1000VDC entre la salida de esta caja y la entrada del inversor, accesible para mantenimiento de emergencia. Consulte el diagrama unifilar incluido para ubicación recomendada.
¿Qué mantenimiento requiere esta caja combinadora?
Se recomienda inspección visual semestral: verificar indicadores LED de estado de fusibles, revisar conectores MC4 por corrosión o humedad, limpiar ventilaciones del gabinete, y comprobar apriete de terminales de salida (torque según manual). Anualmente, medir corriente de cada string con pinza amperimétrica DC para detectar desbalances superiores a 10% que indiquen paneles degradados o sucios. Cada 3-5 años, reemplazar el módulo SPD (supresor) aunque no haya actuado, ya que los componentes MOV se degradan con el tiempo. Conserve fusibles de repuesto gPV 25A 1000VDC certificados en stock.
