Caja Combinadora 4 MPPTs 8 Entradas 8 Salidas 16A 1005VDC Supresor MERZ CCM-4-8-8-16-1005TLS
- SKU / Modelo: CCM-4-8-8-16-1005TLS
- Marca: MERZ
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 13,895.99 MXN
Precio en oferta
$ 10,855.99MXN
Envío calculado al finalizar la compra.
5 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

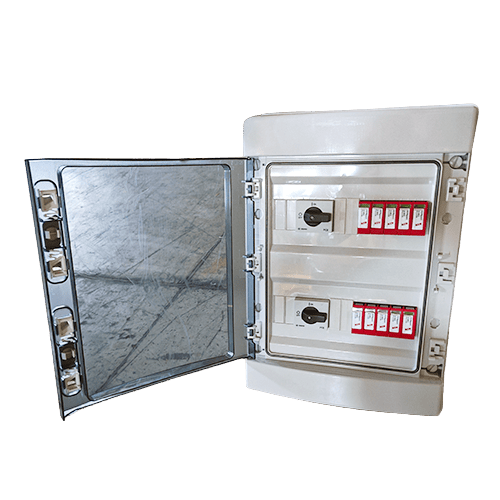

Caja Combinadora Merz 4 MPPTs 8 Entradas 8 Salidas 16A 1005VDC con Supresor
Modelo CCM-4-8-8-16-1005TLS | Marca MERZ
4 MPPTs8 Entradas8 Salidas16A por String1005VDC MáximoSupresor IntegradoIP65
La caja combinadora CCM-4-8-8-16-1005TLS de MERZ es un equipo industrial diseñado para centralizar y proteger las conexiones de strings fotovoltaicos en sistemas solares de mediana y gran escala, con capacidad para gestionar hasta 4 MPPTs independientes con 8 entradas de strings y 8 salidas hacia inversores, soportando corrientes de 16A por string y tensiones de hasta 1005VDC según normativa IEC 61730. Este modelo incorpora protección contra sobretensiones mediante supresores de picos Clase II, fusibles individuales por string y aislamiento galvánico, cumpliendo con certificaciones internacionales para instalaciones fotovoltaicas comerciales e industriales.
Fabricada con gabinete de acero al carbón con recubrimiento anticorrosivo y grado de protección IP65, la caja combinadora MERZ CCM-4-8-8-16-1005TLS garantiza operación confiable en condiciones ambientales adversas, con rango de temperatura de -40°C a +60°C. Su diseño modular permite configuraciones flexibles de hasta 4 MPPTs independientes, ideal para sistemas con múltiples inversores o inversores multi-string que requieren agrupación de strings por orientación, inclinación o zonas de sombreado diferenciado.
Beneficios Principales
- Gestión de 4 MPPTs independientes con 8 entradas cada uno, permitiendo configuraciones complejas de strings en sistemas fotovoltaicos de hasta 350kW
- Protección integral por string mediante fusibles individuales de 16A gPV y supresores de sobretensión Clase II (1005VDC), cumpliendo IEC 60269-6 e IEC 61643-31
- Gabinete IP65 con recubrimiento anticorrosivo, resistente a ambientes marinos, industriales y alta radiación UV, garantizando vida útil superior a 25 años
- Borneras de conexión de alta capacidad con sistema de compresión optimizado para conductores de 4mm² a 16mm², reduciendo resistencia de contacto y pérdidas por efecto Joule
- Monitoreo visual mediante LEDs indicadores de estado por string, facilitando diagnóstico rápido de fallas sin necesidad de equipos de medición externos
- Certificaciones internacionales: TUV, IEC 61730, IEC 60947-3, cumpliendo normativas de seguridad eléctrica para sistemas fotovoltaicos en México, Estados Unidos y Europa
- Sistema de ventilación pasiva que mantiene temperatura interna controlada sin componentes móviles, eliminando mantenimiento y puntos de falla mecánicos
- Diseño modular que permite ampliaciones futuras mediante adición de módulos de protección o monitoreo sin necesidad de reemplazo completo del equipo
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Cantidad de MPPTs | 4 MPPTs Independientes |
| Entradas por MPPT | 8 Strings Fotovoltaicos |
| Salidas Totales | 8 Salidas hacia Inversores |
| Corriente Máxima por String | 16A DC |
| Tensión Máxima del Sistema | 1005VDC |
| Tipo de Protección | Fusibles gPV 16A + Supresores Clase II |
| Normativa Fusibles | IEC 60269-6, UL 2579 |
| Protección Sobretensión | Supresores SPD Clase II según IEC 61643-31 |
| Grado de Protección | IP65 (Polvo y Chorros de Agua) |
| Material Gabinete | Acero al Carbón Recubrimiento Anticorrosivo |
| Rango de Temperatura | -40°C a +60°C |
| Humedad Relativa | 0% a 95% sin condensación |
| Altitud de Operación | Hasta 4000 msnm |
| Sección Conductores Entrada | 4mm² a 16mm² (12 AWG a 6 AWG) |
| Sección Conductores Salida | 16mm² a 35mm² (6 AWG a 2 AWG) |
| Tipo de Borneras | Compresión Alta Capacidad |
| Certificaciones y Cumplimiento | Detalle |
|---|---|
| Certificación Producto | TUV Rheinland |
| Normativa Seguridad | IEC 61730-1, IEC 61730-2 |
| Normativa Seccionadores | IEC 60947-3 |
| Clase de Aislamiento | Clase II |
| Vida Útil Esperada | 25 años |
| Garantía del Fabricante | 5 años |
| Dimensiones y Montaje | Especificación |
|---|---|
| Dimensiones Aproximadas | 600mm x 800mm x 250mm (Alto x Ancho x Fondo) |
| Peso Aproximado | 45 kg |
| Tipo de Montaje | Pared o Poste mediante soportes incluidos |
| Color | Gris RAL 7035 |
Contenido del Paquete
1x Caja Combinadora MERZ CCM-4-8-8-16-1005TLS32x Fusibles gPV 16A (8 por MPPT)4x Módulos Supresores SPD Clase IIBorneras de Entrada y Salida PreinstaladasKit de Montaje (Soportes y Tornillería)Manual de Instalación y Certificados
Aplicaciones Recomendadas
Plantas Fotovoltaicas ComercialesCentralización de strings en sistemas de 100kW a 500kW con múltiples inversores centrales o multi-string
Parques Solares IndustrialesProtección y distribución de strings en instalaciones de autoconsumo industrial de mediana escala
Sistemas con Múltiples OrientacionesAgrupación de strings por MPPT según orientación este-oeste, norte-sur o inclinaciones diferenciadas
Instalaciones en Ambientes AgresivosPlantas solares en zonas costeras, industriales o con alta contaminación que requieren gabinetes IP65
Granjas Solares en Techos MúltiplesConexión de strings provenientes de diferentes edificios o naves hacia inversores centralizados
Sistemas con Sombreado ParcialSeparación de strings por zonas de sombreado para maximizar producción mediante MPPTs independientes
Productos Complementarios
Cable Fotovoltaico 4mm²Cable solar certificado EN 50618 para interconexión de strings hacia caja combinadora
Conectores MC4Conectores fotovoltaicos para terminación de cables de entrada y salida de la caja
Sistema de Monitoreo de StringsMódulos de monitoreo individual por string con comunicación Modbus RTU
Tierra Física para FotovoltaicaSistema de puesta a tierra especializado para estructuras y equipos del arreglo solar
Seccionadores DC AdicionalesInterruptores seccionadores DC para aislamiento de MPPTs en mantenimiento
Etiquetas de IdentificaciónEtiquetas fotovoltaicas de alta durabilidad UV para marcado de strings y circuitos
Preguntas Frecuentes
¿Cuál es la diferencia entre entradas y salidas en esta caja combinadora?
La caja tiene 8 entradas por MPPT (32 entradas totales para strings fotovoltaicos individuales) y 8 salidas totales (2 salidas por MPPT) hacia inversores. Cada MPPT agrupa múltiples strings de entrada en una o dos salidas de mayor capacidad, permitiendo conectar strings con características similares (orientación, inclinación) al mismo MPPT del inversor.
¿Los fusibles de 16A son suficientes para paneles de alta potencia actuales?
Los fusibles de 16A son adecuados para strings con corriente de cortocircuito (Isc) de hasta 12.8A aproximadamente (16A / 1.25 factor de seguridad IEC). Esto cubre paneles monocristalinos de 400W a 550W en configuraciones estándar de 20-24 módulos por string. Para paneles con Isc superior se requiere modelo con fusibles de mayor capacidad.
¿Qué significa el voltaje máximo de 1005VDC?
El voltaje de 1005VDC es la tensión máxima absoluta que pueden soportar los componentes internos de la caja (fusibles, supresores, borneras) sin daño. Este valor debe ser superior al voltaje de circuito abierto (Voc) máximo de los strings considerando temperatura mínima ambiente. Es compatible con sistemas de 1000VDC nominales (inversores centrales modernos).
¿La caja incluye seccionadores o solo fusibles?
Este modelo incluye fusibles gPV por string para protección contra sobrecorriente, pero NO incluye seccionadores (interruptores) manuales. Para aislamiento durante mantenimiento se requiere instalar seccionadores DC externos aguas arriba o aguas abajo de la caja, según normativa NEC 690.15 o IEC 60364-7-712.
¿Cómo funciona la protección contra sobretensiones integrada?
Los supresores SPD Clase II integrados protegen contra sobretensiones transitorias causadas por descargas atmosféricas indirectas, conmutación de cargas inductivas o fallas en red. Limitan picos de voltaje a niveles seguros (típicamente <2.5kV) derivando la corriente de descarga a tierra, protegiendo inversores y strings. Se recomienda complementar con SPD Clase I en acometida principal si el sitio tiene alta incidencia de rayos.
¿Se puede instalar a la intemperie sin protección adicional?
Sí, el gabinete IP65 está diseñado para instalación exterior sin requerir caseta o techo adicional. Resiste lluvia directa, polvo, radiación UV y condensación. Para maximizar vida útil se recomienda instalación vertical con entradas de cables hacia abajo (evita acumulación de agua en prensaestopas) y en ubicación con sombra parcial si es posible, aunque el recubrimiento anticorrosivo y ventilación pasiva permiten operación confiable expuesto al sol directo.
¿Qué mantenimiento requiere esta caja combinadora?
Mantenimiento preventivo semestral: inspección visual de indicadores LED, verificación de apriete de borneras (puede aflojarse por ciclos térmicos), limpieza de ventilaciones, revisión de fusibles fundidos. Mantenimiento correctivo según fallas: reemplazo de fusibles (mantener stock de repuestos), verificación de supresores SPD (tienen vida útil limitada por descargas acumuladas), y pruebas de aislamiento megger cada 2-3 años.
¿Cómo se dimensiona el conductor de salida de cada MPPT?
El conductor de salida debe dimensionarse para la corriente máxima del MPPT: si cada MPPT tiene 8 strings de 16A, la corriente máxima teórica es 128A, pero considerando que Imp (corriente a máxima potencia) es ~80% de Isc, y factor de simultaneidad, la corriente real estará entre 80A-100A. Se recomienda conductor de 35mm² (2 AWG) con factor de corrección por temperatura y agrupamiento, resultando en capacidad >120A según NOM-001-SEDE.
