Caja Cuadrada 4 11/16" Acero Galvanizado 12 Entradas Conduit 1" 3/4" 1/2" RACO HUB-265
- SKU / Modelo: HUB-265
- Marca: RACO
- Categoría: Cajas superficiales
- Garantía: 1 año
Precio normal:
$ 142.99 MXN
Precio en oferta
$ 110.99MXN
Envío calculado al finalizar la compra.
406 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

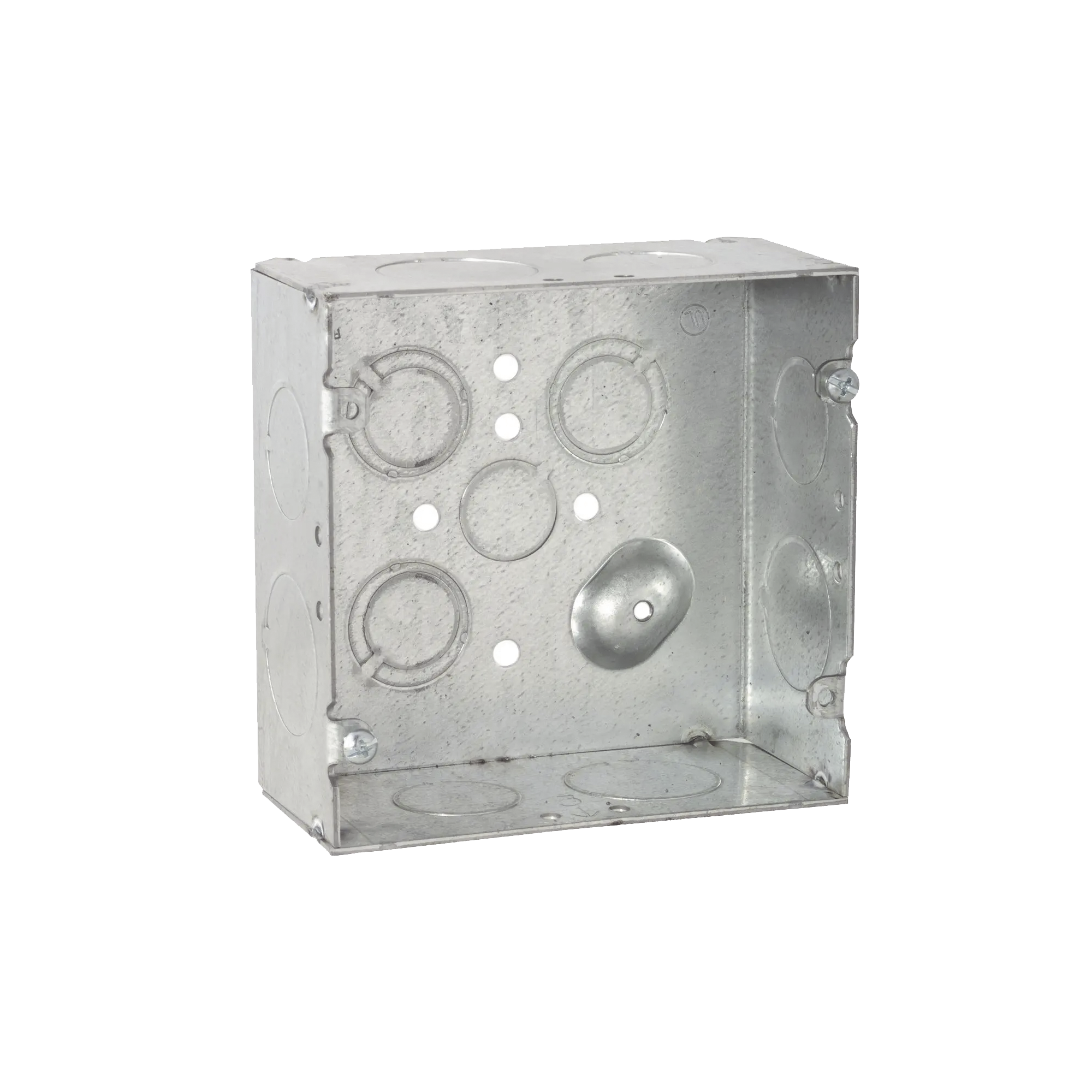

Caja Cuadrada 4 11/16" x 4 11/16" Profundidad 2-1/8" 4 Entradas 1", 4 Entradas 3/4", 1 Entrada 1/2" y 3 TKO (1/2"-3/4") RACO HUB-265
Modelo HUB-265 - Marca RACO
4 11/16" x 4 11/16"Profundidad 2-1/8"Multiple Entradas4x Entradas 1"4x Entradas 3/4"Uso Industrial
La caja cuadrada RACO HUB-265 es una caja de derivación metálica de 4 11/16" x 4 11/16" con profundidad de 2-1/8" (54mm), diseñada para instalaciones eléctricas que requieren múltiples entradas de tubería conduit según norma NEC NEMA OS-1 para sistemas de canalización de hasta 1" (25.4mm). Incluye 4 entradas prepunzonadas de 1", 4 entradas de 3/4", 1 entrada de 1/2" y 3 knockouts TKO (1/2"-3/4") que permiten flexibilidad en la conexión de conductos metálicos y no metálicos.
Esta caja cuadrada de acero galvanizado está fabricada bajo especificaciones UL 514A y cumple con los requisitos de la NOM-001-SEDE para sistemas de distribución eléctrica en instalaciones comerciales, industriales y residenciales de alta demanda. Su diseño con múltiples entradas facilita la organización de circuitos derivados, empalmes y conexiones de dispositivos eléctricos en gabinetes, paneles y sistemas de control.
Beneficios Principales
- Dimensiones cuadradas de 4 11/16" x 4 11/16" (119mm x 119mm) para montaje estándar compatible con cajas eléctricas comerciales e industriales
- Profundidad de 2-1/8" (54mm) que proporciona volumen interno de 42 pulgadas cúbicas según cálculo NEC para capacidad de conductores
- 12 entradas prepunzonadas y TKO en múltiples diámetros (1", 3/4", 1/2") para conexión simultánea de varios conduits sin necesidad de perforación adicional
- Construcción en acero galvanizado calibre 14 resistente a corrosión, oxidación y deformación en ambientes industriales
- Compatibilidad con tubería conduit metálica rígida (RMC), tubería metálica intermedia (IMC), EMT y conduit no metálico según NEC Artículo 314
- Knockouts TKO (twist knockout) que permiten ajuste de diámetro entre 1/2" y 3/4" sin herramientas adicionales para flexibilidad en campo
- Diseño certificado UL y cumplimiento NOM-001-SEDE para instalaciones eléctricas seguras y código-compliant
- Perforaciones internas para montaje de dispositivos, interruptores, receptáculos y conectores mediante tornillos 6-32
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Dimensiones Externas | 4 11/16" x 4 11/16" (119mm x 119mm) |
| Profundidad | 2-1/8" (54mm) |
| Volumen Interno | 42 pulgadas cúbicas (aprox. 688 cm³) |
| Material | Acero galvanizado calibre 14 |
| Entradas 1" | 4 entradas prepunzonadas |
| Entradas 3/4" | 4 entradas prepunzonadas |
| Entradas 1/2" | 1 entrada prepunzonada |
| TKO Ajustables | 3 knockouts 1/2"-3/4" |
| Total Entradas | 12 entradas |
| Certificaciones | UL 514A, NOM-001-SEDE |
| Tipo de Montaje | Empotrado o superficie |
| Compatibilidad Conduit | RMC, IMC, EMT, PVC Schedule 40/80 |
| Temperatura Operación | -40°C a +85°C |
Contenido del Paquete
1x Caja Cuadrada RACO HUB-265Entradas prepunzonadas instaladasPerforaciones de montaje internas
Aplicaciones Recomendadas
Instalaciones IndustrialesConexión de circuitos derivados en plantas manufactureras, talleres mecánicos y áreas de producción con múltiples equipos eléctricos
Edificios ComercialesDerivación de circuitos en oficinas, centros comerciales, hospitales y escuelas para distribución de iluminación y receptáculos
Sistemas de ControlAlojamiento de conexiones para controladores PLC, variadores de frecuencia, arrancadores y dispositivos de automatización industrial
Paneles EléctricosCaja de paso o derivación en gabinetes de distribución, tableros de control y centros de carga residenciales y comerciales
Canalización ConduitPunto de unión entre múltiples tuberías conduit metálicas y no metálicas en sistemas de distribución eléctrica compleja
Instalaciones HVACConexiones eléctricas para equipos de climatización, chillers, manejadoras de aire y sistemas de refrigeración industrial
Preguntas Frecuentes
¿Cuántos conductores puedo instalar en esta caja según el NEC?
El volumen interno de 42 pulgadas cúbicas permite calcular la capacidad de conductores según NEC Artículo 314.16. Para conductores calibre 12 AWG (2.25 in³ por conductor), soporta aproximadamente 18 conductores; para calibre 10 AWG (2.5 in³), aproximadamente 16 conductores. Debe considerarse el volumen ocupado por dispositivos, conectores y abrazaderas según tabla 314.16(B).
¿Qué diferencia hay entre las entradas prepunzonadas y los knockouts TKO?
Las entradas prepunzonadas tienen un diámetro fijo (1", 3/4" o 1/2") y se remueven completamente para insertar el conduit. Los knockouts TKO (twist knockout) son ajustables y permiten seleccionar entre 1/2" o 3/4" mediante giro, ofreciendo mayor flexibilidad en campo sin necesidad de cambiar la caja.
¿Puedo usar esta caja en instalaciones a la intemperie?
Esta caja cuadrada está diseñada principalmente para instalaciones interiores o empotradas. Para aplicaciones exteriores se recomienda instalarla dentro de un gabinete NEMA 3R o superior, o utilizar modelos específicos con clasificación weatherproof y sellos de entrada para protección contra humedad y polvo.
¿Qué tipo de conectores debo usar en las entradas de conduit?
Para conduit metálico rígido (RMC) o IMC use conectores roscados tipo hub o compression. Para EMT use conectores de compresión o set screw. Para conduit no metálico (PVC) use conectores tipo push-in o roscados con contratuercas. Todos los conectores deben cumplir UL 514B y asegurar continuidad de tierra en sistemas metálicos.
¿Cómo calculo la profundidad necesaria para mi instalación?
La profundidad de 2-1/8" (54mm) debe ser suficiente para alojar dispositivos, empalmes y el radio de curvatura de conductores. El NEC requiere un radio mínimo de 6 veces el diámetro del conductor más grande. Para instalaciones con múltiples empalmes o dispositivos profundos, considere cajas con mayor profundidad (2-5/8" o 3-1/2").
