Caja Cuadrada 4x4 Profundidad 1-1/2 10 Entradas 1/2 6 TKO Acero Galvanizado RACO HUB189
- SKU / Modelo: HUB189
- Marca: RACO
- Categoría: Cajas superficiales
- Garantía: 1 año
Precio normal:
$ 67.99 MXN
Precio en oferta
$ 52.99MXN
Envío calculado al finalizar la compra.
719 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

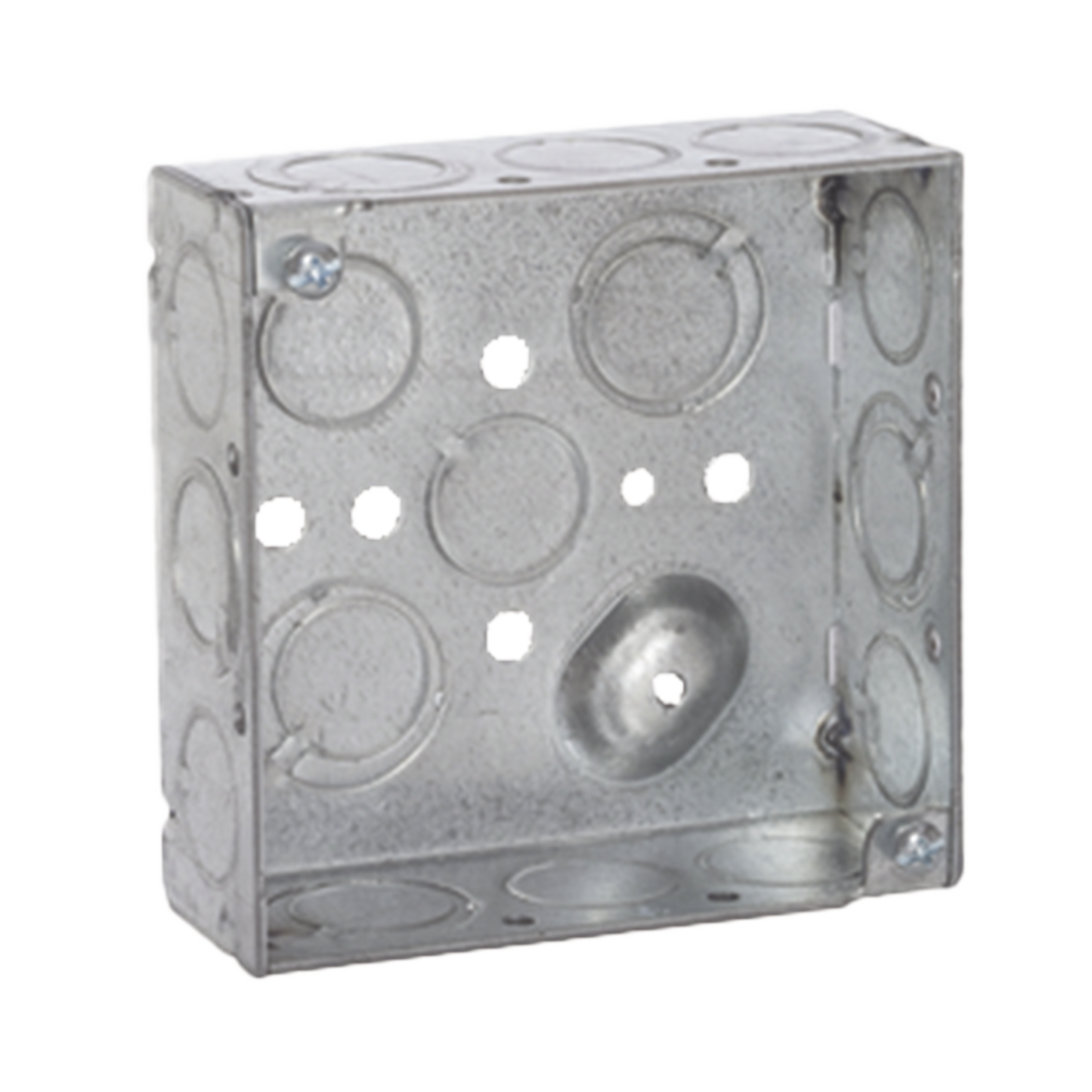

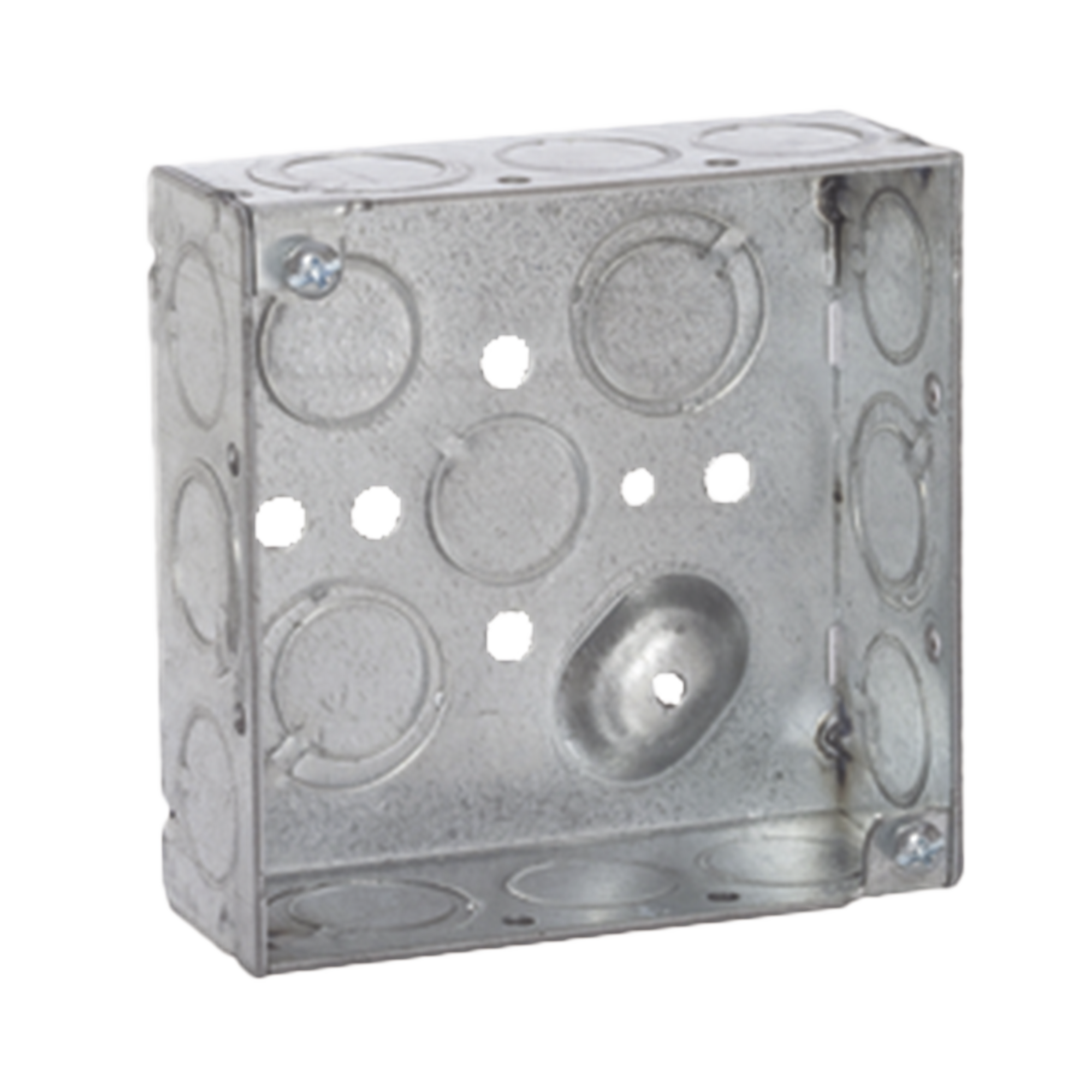

Caja Cuadrada 4 x 4 Profundidad 1-1/2 10 Entradas de 1/2 y 6 TKO (1/2-3/4) RACO HUB189
Modelo HUB189 - Marca RACO
4x4 pulgadasProfundidad 1-1/2"10 Entradas 1/2"6 TKO 1/2"-3/4"Acero Galvanizado
La caja cuadrada RACO HUB189 es una caja de conexiones eléctricas de uso pesado diseñada para instalaciones profesionales, con dimensiones de 4x4 pulgadas y profundidad de 1-1/2 pulgadas (38.1mm). Cuenta con 10 entradas pre-perforadas de 1/2 pulgada y 6 perforaciones TKO (Twist-Knock-Out) con doble calibre de 1/2" y 3/4", permitiendo flexibilidad total en la conexión de tuberías conduit según norma NEC y cumpliendo con estándares UL para instalaciones eléctricas comerciales e industriales.
Fabricada en acero galvanizado de alta resistencia, esta caja cuadrada RACO ofrece protección robusta para empalmes y conexiones de cableado eléctrico en aplicaciones residenciales, comerciales e industriales. Su diseño con múltiples entradas facilita la instalación de múltiples circuitos en un solo punto, reduciendo tiempos de montaje y optimizando el espacio en paredes, techos y gabinetes eléctricos.
Beneficios Principales
- Construcción en acero galvanizado resistente a la corrosión y alta durabilidad en ambientes industriales
- 16 puntos de entrada totales (10 fijos de 1/2" + 6 TKO duales) para máxima flexibilidad de instalación
- Perforaciones TKO que permiten elegir entre calibre 1/2" o 3/4" según necesidad del proyecto
- Dimensiones cuadradas 4x4" ideales para instalación de contactos dobles, interruptores múltiples o cajas de paso
- Profundidad de 1-1/2" proporciona espacio amplio para dobleces de cable según código eléctrico NEC
- Compatible con tapas y accesorios estándar de 4x4 pulgadas del mercado
- Certificación UL Listed garantiza cumplimiento normativo en inspecciones eléctricas
- Diseño con orejas de montaje para instalación rápida en estructuras metálicas o madera
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Dimensiones Exteriores | 4 x 4 pulgadas (101.6 x 101.6 mm) |
| Profundidad | 1-1/2 pulgadas (38.1 mm) |
| Entradas Fijas | 10 x 1/2 pulgada pre-perforadas |
| Entradas TKO | 6 x dobles (1/2" - 3/4") |
| Material | Acero galvanizado |
| Calibre del Acero | Estándar industrial para cajas eléctricas |
| Acabado | Galvanizado anticorrosivo |
| Tipo de Montaje | Orejas laterales para tornillos |
| Certificaciones | UL Listed |
| Cumplimiento Normativo | NEC (National Electrical Code) |
| Aplicación | Uso en construcción residencial, comercial e industrial |
| Compatibilidad | Tubería conduit EMT, IMC, rígida |
Contenido del Paquete
1x Caja Cuadrada 4x4" RACO HUB189Tornillos de Montaje IncluidosManual de Instalación
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesIdeal para oficinas, locales comerciales y edificios donde se requieren múltiples puntos de conexión eléctrica
🏭 Entornos IndustrialesPerfecto para plantas manufactureras, bodegas y talleres con requerimientos de instalación robusta
🏗️ Construcción ResidencialExcelente para casas habitación, departamentos y desarrollos residenciales cumpliendo código eléctrico
🔌 Cajas de PasoSolución para distribución de circuitos ramales y empalmes intermedios en sistemas de canalización
⚡ Centros de CargaMontaje de interruptores termomagnéticos, contactos dobles o dispositivos de control eléctrico
🛠️ Mantenimiento EléctricoReemplazo de cajas dañadas o expansión de instalaciones eléctricas existentes
Productos Complementarios
Tapas para Cajas 4x4"Tapas ciegas, con perforaciones para contactos o interruptores compatibles con esta caja cuadrada
Conectores para ConduitConectores tipo presión o roscados de 1/2" y 3/4" para unión con tubería EMT o rígida
Tuercas de FijaciónContratuercas de seguridad para asegurar conectores de conduit a las entradas de la caja
Tornillos AutoperforantesTornillería adicional para montaje en estructuras metálicas o madera
Preguntas Frecuentes
¿Cuál es la diferencia entre las entradas fijas y las TKO?
Las 10 entradas fijas de 1/2" vienen pre-perforadas listas para conectar conduit de ese calibre directamente. Las 6 entradas TKO (Twist-Knock-Out) son perforaciones dobles concéntricas que pueden removerse para crear una apertura de 1/2" o 3/4" según la necesidad, proporcionando flexibilidad para conectar conduit de diferentes diámetros en el mismo proyecto.
¿Esta caja es adecuada para instalación en exteriores?
Si bien la caja está fabricada en acero galvanizado con protección anticorrosiva, está diseñada principalmente para uso interior o en áreas protegidas. Para instalaciones en exteriores expuestas a intemperie se recomienda usar cajas con clasificación weatherproof o NEMA específicas para exterior, junto con tapas selladas apropiadas.
¿Qué capacidad de cableado soporta esta caja según NEC?
La capacidad de conductores se calcula según NEC Artículo 314.16 basándose en el volumen interno. Una caja 4x4x1-1/2" típicamente tiene capacidad para aproximadamente 10-14 conductores calibre AWG #12 o 9-12 conductores AWG #10, dependiendo del volumen específico del fabricante. Siempre verifique las marcas de volumen en la caja y consulte las tablas NEC para cálculo exacto.
¿Necesito conectores especiales para las entradas TKO?
Sí, después de remover la perforación TKO al tamaño deseado (1/2" o 3/4"), debe instalarse un conector de conduit apropiado (tipo presión o roscado) del mismo calibre, asegurado con contratuerca desde el interior de la caja. Esto garantiza conexión mecánica segura y continuidad del sistema de tierra según código eléctrico.
¿Puedo usar esta caja para instalación de ventilador de techo?
No, esta caja cuadrada estándar no está clasificada para soportar el peso y vibración de ventiladores de techo. Para ese propósito debe utilizarse una caja octagonal o cuadrada específicamente certificada como "fan rated" o "ceiling fan box" que incluya herrajes de soporte estructural capaces de soportar cargas dinámicas de 35 lbs o más según requiera el código.
