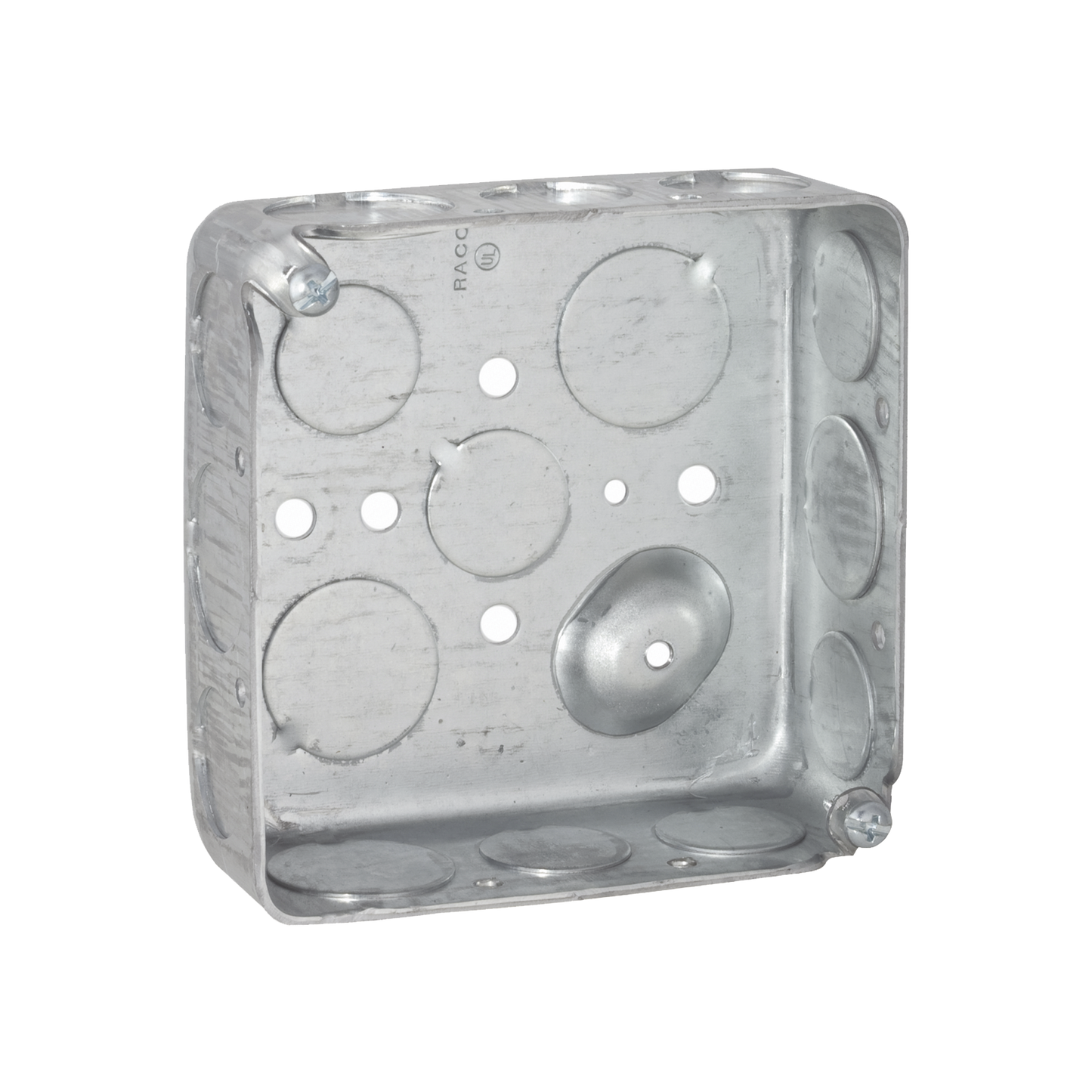

Caja Cuadrada 4x4" Profundidad 1-1/2" 11 Entradas 1/2" 6 de 3/4" RACO HUB-192
- SKU / Modelo: HUB-192
- Marca: RACO
- Categoría: Accesorios para instalacion de Tierra Fisica
- Garantía: 1 año
Precio normal:
$ 75.99 MXN
Precio en oferta
$ 58.99MXN
Envío calculado al finalizar la compra.
270 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

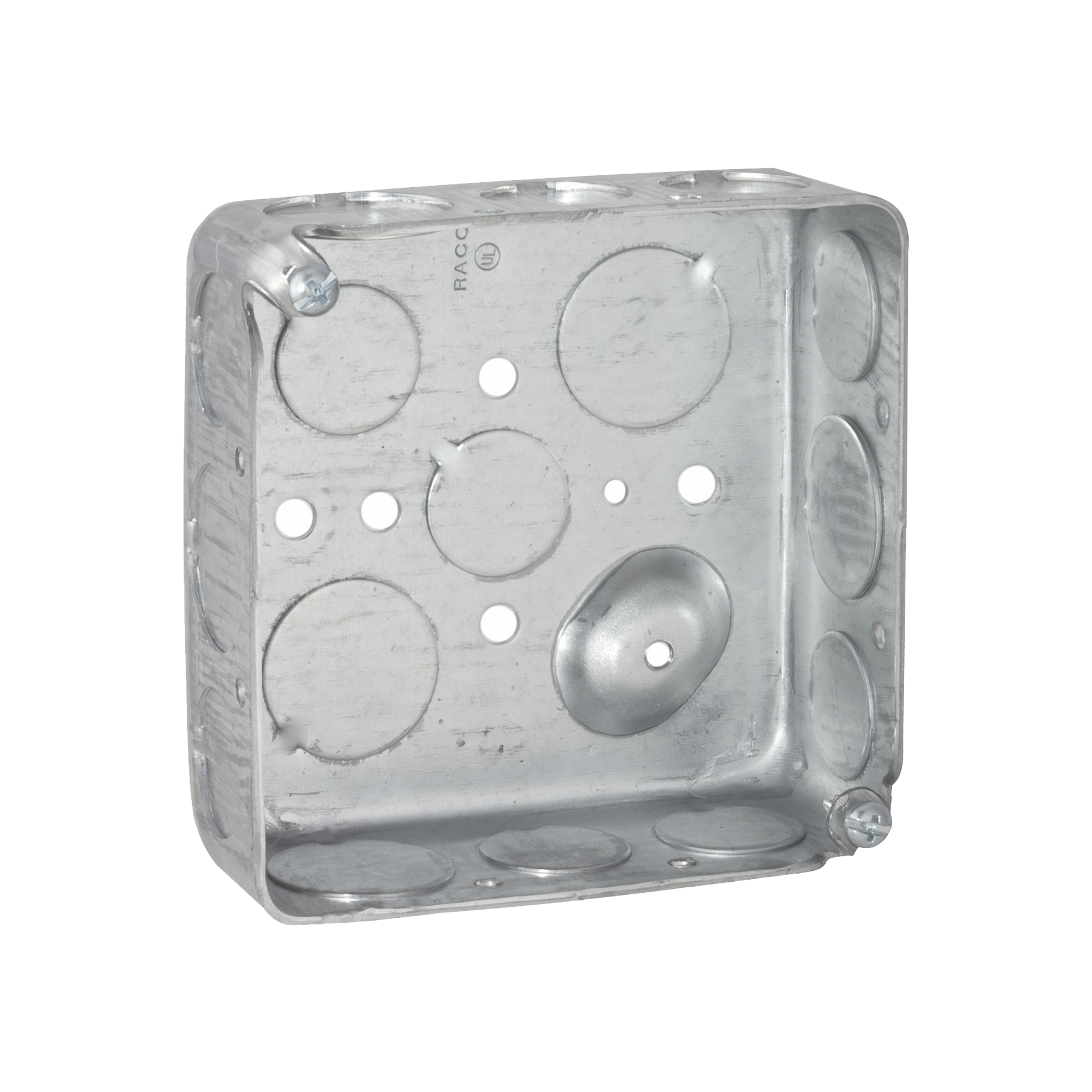

Caja Cuadrada 4 x 4" Profundidad 1-1/2" con 11 Entradas 1/2" y 6 de 3/4" RACO HUB-192
Modelo HUB-192 | Marca RACO
4 x 4 PulgadasProfundidad 1-1/2"11 Entradas 1/2"6 Entradas 3/4"Uso IndustrialAcero Galvanizado
La caja cuadrada HUB-192 es una caja de conexión eléctrica de acero galvanizado de 4 x 4 pulgadas (101.6 x 101.6 mm) con profundidad de 1-1/2" (38.1 mm), diseñada para instalaciones eléctricas comerciales e industriales según estándares NEC y NOM-001-SEDE. Cuenta con 17 entradas preperforadas (knockouts): 11 de 1/2" y 6 de 3/4", permitiendo múltiples configuraciones de canalización sin necesidad de perforaciones adicionales.
Esta caja cuadrada profunda RACO está fabricada en acero galvanizado resistente a la corrosión, ideal para alojar conexiones de circuitos eléctricos, interruptores, contactos o dispositivos de control en instalaciones con tubería conduit metálica. Su generosa capacidad de entradas facilita la convergencia de múltiples circuitos en un solo punto de conexión, optimizando el espacio en gabinetes y tableros eléctricos.
Beneficios Principales
- Alta capacidad de conexiones con 17 entradas preperforadas en dos diámetros estándar (1/2" y 3/4")
- Construcción en acero galvanizado para mayor durabilidad y protección contra corrosión
- Profundidad de 1-1/2" que proporciona espacio adecuado para empalmes y conexiones
- Diseño cuadrado de 4 x 4" compatible con placas y accesorios estándar
- Instalación versátil en pared, techo o empotrado según necesidades del proyecto
- Cumplimiento con normas NEC y NOM para instalaciones eléctricas seguras
- Knockouts removibles que mantienen integridad estructural cuando no se utilizan
- Compatible con tubería conduit metálica EMT, IMC y rígida
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Dimensiones Exteriores | 4 x 4 pulgadas (101.6 x 101.6 mm) |
| Profundidad | 1-1/2" (38.1 mm) |
| Entradas 1/2" | 11 knockouts preperforados |
| Entradas 3/4" | 6 knockouts preperforados |
| Material | Acero galvanizado |
| Acabado | Galvanizado anticorrosión |
| Tipo de Instalación | Empotrada, superficial o en techo |
| Compatibilidad Conduit | EMT, IMC, Rígido (1/2" y 3/4") |
| Cumplimiento Normativo | NEC, NOM-001-SEDE |
| Aplicación | Comercial, Industrial, Residencial |
| Temperatura de Operación | -20°C a +60°C |
Contenido del Paquete
📦 1x Caja Cuadrada 4x4" HUB-192🔩 Tornillos de montaje incluidos📋 Certificado de cumplimiento normativo
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesConexión de circuitos en oficinas, locales comerciales y edificios corporativos
🏭 Entornos IndustrialesConexiones eléctricas en plantas de manufactura, bodegas y áreas de producción
🏗️ Proyectos ResidencialesCajas de conexión para sistemas eléctricos en desarrollos habitacionales
⚡ Tableros EléctricosDistribución de circuitos en tableros y centros de carga
🔌 AutomatizaciónAlojamiento de conexiones para sistemas de control y automatización industrial
💡 Sistemas de IluminaciónCajas de paso para circuitos de iluminación comercial e industrial
Productos Complementarios
Tapas y Placas 4x4"Cubiertas planas, con aberturas para contactos o interruptores compatibles con caja cuadrada
Conectores ConduitConectores tipo prensa o roscados para tubería EMT, IMC o rígida 1/2" y 3/4"
Tornillos y AnclasHerrajes de montaje para instalación en concreto, ladrillo o superficies metálicas
Coplas ConduitCoplas de unión para tubería metálica en entradas de 1/2" y 3/4"
Preguntas Frecuentes
¿Qué diferencia hay entre las entradas de 1/2" y 3/4"?
Las entradas de 1/2" (13 mm) son para tubería conduit de ese diámetro, comúnmente usada en circuitos derivados y alimentadores pequeños. Las entradas de 3/4" (19 mm) permiten tubería de mayor diámetro para circuitos con más conductores o calibres mayores. La caja HUB-192 ofrece ambas opciones para máxima flexibilidad.
¿Puedo instalar esta caja en exteriores?
Sí, el acero galvanizado resiste condiciones ambientales, pero para instalación exterior se recomienda usar una tapa con empaque NEMA 3R o superior para protección contra lluvia. La caja por sí sola no es hermética sin la tapa adecuada.
¿Cuántos cables puedo pasar por esta caja?
La capacidad de cableado se calcula según el artículo 314.16 del NEC basándose en el volumen interno (aproximadamente 30.3 pulgadas cúbicas para esta profundidad) y el calibre de los conductores. Para conductores #12 AWG permite aproximadamente 13 conductores, pero debe considerarse el espacio ocupado por dispositivos y empalmes.
¿Es necesario usar conectores en todas las entradas?
No, solo las entradas que se utilicen requieren conectores. Los knockouts no removidos mantienen la integridad de la caja. Las entradas sin usar deben permanecer selladas con sus knockouts originales o tapones ciegos si fueron removidas accidentalmente.
¿Qué tipo de tornillos se usan para montaje?
La caja incluye agujeros de montaje compatibles con tornillos #8 o #10. Para concreto use anclas plásticas o de expansión; para madera, tornillos autorroscantes; para metal, tornillos tipo TEK. La instalación empotrada en pared seca requiere soportes estructurales adicionales.
