Carrete de 305 Metros (1000 Pies) / Cable 2 x 18 AWG / Color Naranja / Blindado / Plenum / Trenzado para Aplicaciones de Transmisión de Datos a Alta Velocidad para Automatización, EIA-485, BACnet y otros Sistemas de Comunicación
Modelo: 3322-1003 | Marca: Genesis
305m (1000ft)2x18 AWGBlindadoPlenumTrenzadoEIA-485BACnet

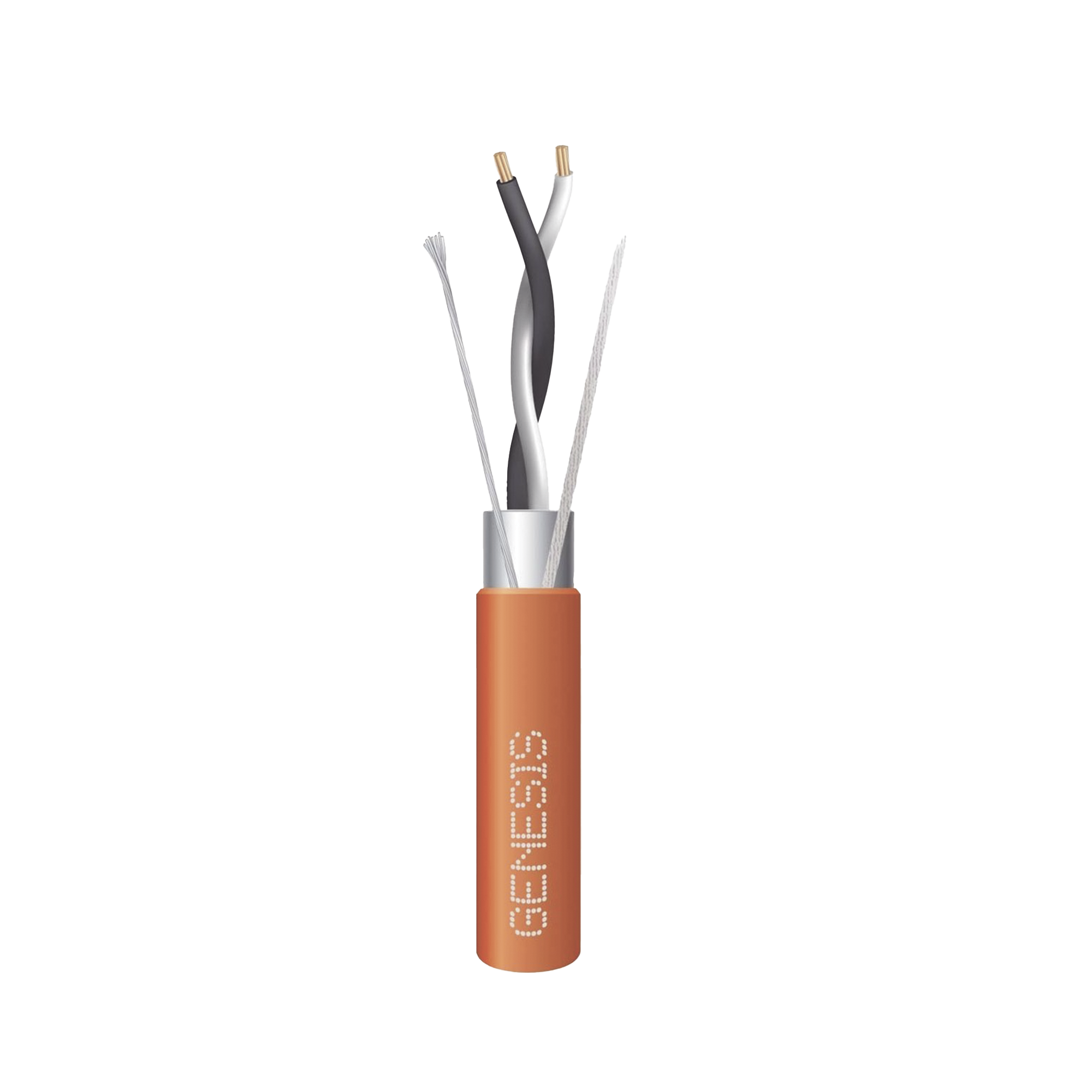

El cable Genesis 3322-1003 es un cable de comunicación blindado de 2 conductores calibre 18 AWG diseñado para transmisión de datos a alta velocidad en aplicaciones industriales y de automatización, compatible con estándares EIA-485 (RS-485) con velocidades de hasta 10 Mbps a 1200 metros según TIA/EIA-485-A. Este cable trenzado (twisted pair) minimiza interferencias electromagnéticas y proporciona blindaje al 100% mediante foil de aluminio-mylar para garantizar integridad de señal en entornos con ruido eléctrico elevado.
Fabricado con clasificación Plenum (CMP) según NEC 800-53, cumple con NFPA 262 para instalación en espacios de manejo de aire sin ductos, ideal para edificios comerciales y centros de datos. Su conductor de cobre estañado trenzado en pares ofrece máxima flexibilidad y resistencia a la corrosión, mientras que la chaqueta de PVC naranja de alta visibilidad facilita identificación en instalaciones complejas. Perfecto para sistemas BACnet, Modbus, Profibus y redes de control industrial.
Beneficios Principales
- Construcción blindada con foil 100% de aluminio-mylar que elimina interferencias electromagnéticas y diafonía, garantizando transmisión sin errores en entornos industriales ruidosos
- Certificación Plenum (CMP) para instalación segura en espacios de manejo de aire, cumpliendo con códigos de incendio NFPA 262 y NEC Article 800
- Par trenzado (twisted pair) que reduce la impedancia y mejora el rechazo de ruido de modo común hasta 60 dB, optimizando comunicaciones RS-485 a largas distancias
- Conductor de cobre estañado calibre 18 AWG que proporciona resistencia a la oxidación y conexiones de baja impedancia (19.5 ohm por 1000 ft) para señales confiables
- Bobina de 305 metros (1000 pies) que minimiza desperdicios en instalaciones de mediana y gran escala, reduciendo costos de material hasta 30% versus cables pre-cortados
- Compatible con protocolos industriales: EIA-485, BACnet MS/TP, Modbus RTU, Profibus DP, LonWorks y sistemas SCADA, ofreciendo versatilidad en automatización
- Chaqueta PVC naranja de alta visibilidad con temperatura de operación -20°C a +75°C, resistente a abrasión y químicos industriales comunes
- Capacitancia reducida (30 pF/ft típico) que permite segmentos de hasta 1200 metros a 100 kbps sin repetidores, maximizando alcance de red
Especificaciones Técnicas
| Característica |
Especificación |
| Longitud Total |
305 metros (1000 pies) |
| Número de Conductores |
2 conductores (1 par trenzado) |
| Calibre (AWG) |
18 AWG |
| Material Conductor |
Cobre estañado trenzado |
| Tipo de Cable |
Par trenzado blindado (Shielded Twisted Pair) |
| Blindaje |
Foil aluminio-mylar 100% cobertura |
| Color Chaqueta |
Naranja |
| Material Chaqueta |
PVC |
| Clasificación Incendio |
Plenum (CMP) - NFPA 262 / NEC 800-53 |
| Resistencia DC |
6.4 ohm por 1000 ft (19.5 ohm/km) @ 20°C |
| Capacitancia Mutual |
30 pF/ft típico |
| Aplicaciones y Compatibilidad |
Detalles |
| Protocolos Soportados |
EIA-485 (RS-485), BACnet MS/TP, Modbus RTU, Profibus DP, LonWorks |
| Velocidad Máxima |
10 Mbps (hasta 12 metros), 100 kbps (hasta 1200 metros) |
| Impedancia Característica |
120 ohm ±20% @ 1 MHz |
| Temperatura Operación |
-20°C a +75°C |
| Temperatura Instalación |
-10°C mínimo |
| Radio Mínimo de Curvatura |
10x diámetro exterior del cable |
| Normas de Cumplimiento |
TIA/EIA-485-A, NFPA 262, UL 13, NEC Article 800 |
Contenido del Paquete
📦 1x Carrete 305m Cable Genesis 3322-1003📄 Certificado de Cumplimiento UL/NFPA📋 Etiqueta con Especificaciones Técnicas
Aplicaciones Recomendadas
🏭 Automatización IndustrialConexión de PLCs, variadores de frecuencia, sensores y actuadores en redes Modbus RTU y Profibus
🏢 Sistemas BACnet HVACInterconexión de controladoras, termostatos y sensores en edificios inteligentes bajo protocolo BACnet MS/TP
🎛️ Control de AccesoComunicación RS-485 entre paneles de control, lectoras y estaciones de guardia en distancias hasta 1200m
⚡ Gestión de EnergíaMonitoreo SCADA de subestaciones eléctricas, medidores inteligentes y sistemas de distribución
🚰 Automatización de InfraestructuraControl de bombas, válvulas y sensores en plantas de tratamiento de agua y sistemas de riego
🔬 Instrumentación de LaboratorioInterconexión de equipos analíticos, sensores de temperatura y adquisición de datos en entornos controlados
Preguntas Frecuentes
¿Por qué necesito cable Plenum para mi instalación y cuándo es obligatorio?
El cable Plenum (CMP) es obligatorio por código NEC Article 800 cuando se instala en espacios de manejo de aire (plenum spaces) como techos falsos, ductos de HVAC o áreas donde el aire circula sin encapsulación. La chaqueta Plenum tiene retardantes de flama que producen humo y gases tóxicos mínimos en caso de incendio, protegiendo a ocupantes del edificio. Si su instalación pasa por estos espacios sin usar conduit metálico, debe usar cable CMP certificado NFPA 262.
¿Cuál es la distancia máxima que puedo cubrir con este cable en comunicaciones RS-485?
Según estándar TIA/EIA-485-A, la distancia depende de la velocidad de transmisión: a 10 Mbps puede lograr hasta 12 metros, a 1 Mbps hasta 400 metros, y a 100 kbps hasta 1200 metros sin repetidores. Este cable Genesis con par trenzado blindado y baja capacitancia (30 pF/ft) optimiza estas distancias. Para segmentos mayores, añada repetidores RS-485 cada 1200m o reduzca la velocidad de baudios. El calibre 18 AWG proporciona resistencia DC suficiente para estas distancias sin pérdida significativa de señal.
¿Necesito conectar el blindaje del cable y cómo debo hacerlo correctamente?
Sí, el blindaje debe conectarse a tierra en UN SOLO EXTREMO del segmento de comunicación (generalmente en el panel maestro o controlador principal) para drenar interferencias electromagnéticas sin crear lazos de tierra. Conectar ambos extremos puede generar corrientes de tierra que introducen ruido. Use el conductor de drenaje (drain wire) incluido bajo el foil para facilitar la conexión. En instalaciones BACnet y RS-485, conecte el blindaje al terminal de tierra de su panel de control, nunca al común de señal (GND) del bus de datos.
¿Este cable es compatible con mis dispositivos BACnet MS/TP existentes?
Sí, este cable cumple todas las especificaciones de BACnet MS/TP según ASHRAE 135: par trenzado blindado, impedancia característica 120 ohm, y capacitancia menor a 35 pF/ft. Es compatible con cualquier dispositivo certificado BACnet incluyendo controladoras VAV, termostatos, sensores y paneles de operador. Debe instalar resistencias de terminación de 120 ohm en ambos extremos del bus (primer y último dispositivo) para evitar reflexiones de señal. El blindaje y la construcción Plenum lo hacen ideal para instalaciones HVAC comerciales según códigos de construcción.
¿Puedo usar este cable para aplicaciones de seguridad o solo es para automatización?
Este cable es perfectamente compatible con sistemas de seguridad que usan comunicación RS-485 como paneles de control de acceso, intercomunicadores, sistemas de detección de incendio direccionables y matrices de video. Sin embargo, verifique que su aplicación no requiera cable específico con certificación FPLR (Fire Power Limited Riser) o FPLP (Fire Power Limited Plenum) si transmite potencia junto con datos. Para comunicación pura RS-485 sin alimentación en el mismo cable, esta solución Plenum cumple todos los requisitos de instalación en edificios comerciales.
¿Cuántos dispositivos puedo conectar en un solo segmento con este cable?
El estándar RS-485 permite hasta 32 cargas unitarias (unit loads) en un segmento sin repetidores. Los dispositivos modernos suelen tener 1/4 o 1/8 de carga unitaria, permitiendo conectar 128-256 dispositivos en la práctica. Sin embargo, la limitación real es la topología: debe usar conexión daisy-chain (dispositivo a dispositivo en serie) sin derivaciones tipo estrella que causan reflexiones. Para redes BACnet MS/TP, el límite recomendado es 64 nodos por segmento. Si necesita más dispositivos o topologías complejas, utilice repetidores aislados RS-485 que regeneran la señal y segmentan eléctricamente la red.
