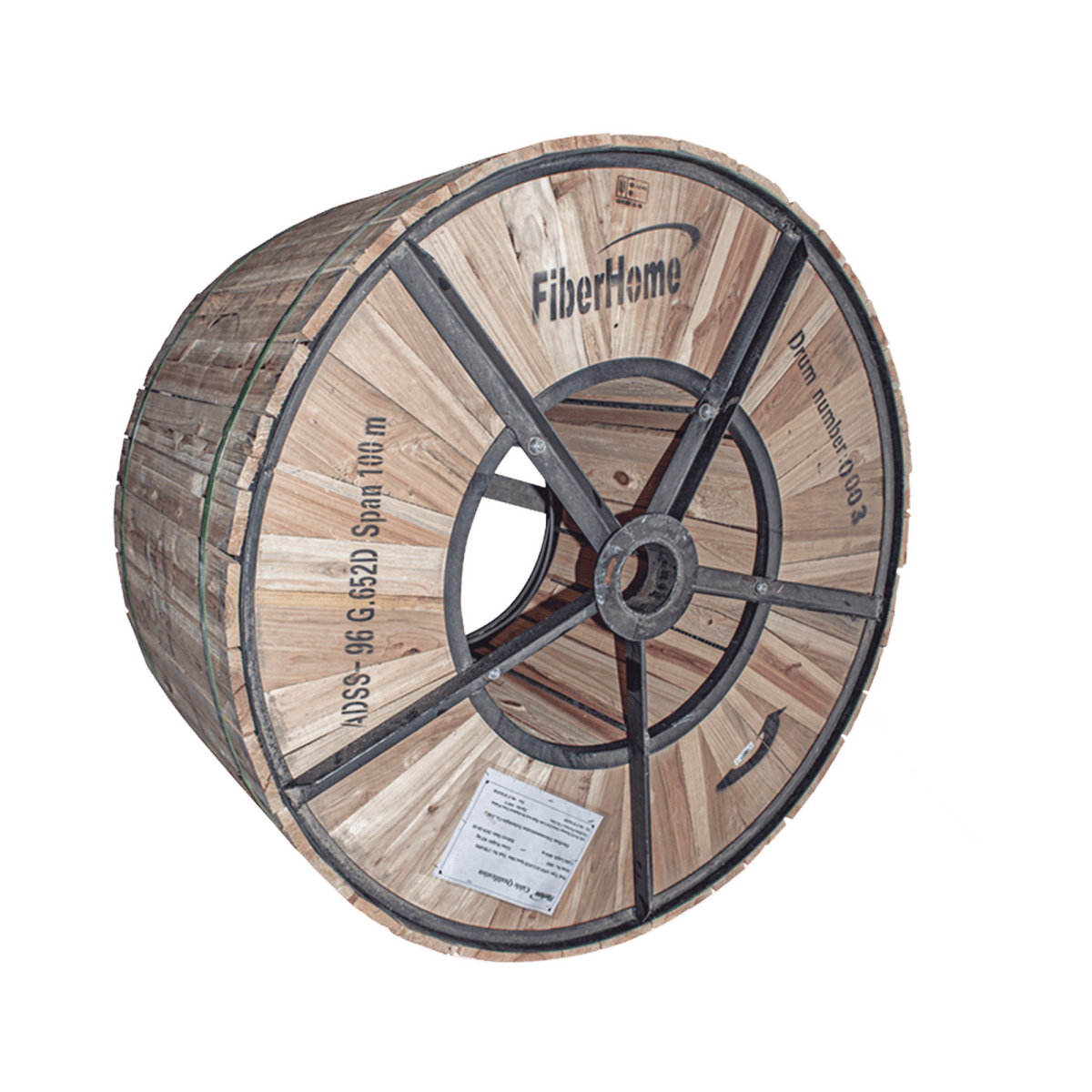

Carrete de 4 Kilómetros de Fibra Óptica Aérea (ADSS) G.652D, Monomodo de 96 Hilos, Exterior, Span 200, Loose Tube
Modelo OC-ADSS-96C-S200/4KM | Marca LinkedPro by FiberHome
Venta por metro96 HilosMonomodo G.652DADSS AéreaSpan 200mLoose TubeExterior OSP
⚠ Verificar precio y disponibilidad con ejecutivoEl precio mostrado es referencial por metro lineal. El costo por metro o pie lineal puede variar segun proveedor, corte solicitado y disponibilidad (nuestros proveedores utilizan el mismo SKU para distintos cortes). Este cable se comercializa por corte a medida (metros o pies lineales) o en bobinas estandar de 500m, 1000m, 2000m o 4000m. Contactanos antes de comprar para confirmar precio exacto y cortes disponibles.
El cable de fibra óptica ADSS (All-Dielectric Self-Supporting) OC-ADSS-96C-S200/4KM es una solución de planta externa OSP diseñada para despliegues aéreos de alta densidad con 96 hilos monomodo G.652D, soportando spans (vanos) de hasta 200 metros sin mensajero metálico. Este cable cumple con estándar ITU-T G.652D para transmisión óptica monomodo en ventanas de 1310nm y 1550nm con atenuación típica de 0.36 dB/km a 1310nm y 0.22 dB/km a 1550nm, ideal para redes troncales de fibra óptica metropolitanas, enlaces de larga distancia, despliegues FTTH (Fiber to the Home) en zonas urbanas y rurales, backhaul de sitios celulares 4G/5G, e infraestructuras de telecomunicaciones donde se requiere alta capacidad de transmisión con mínima pérdida óptica. La construcción ADSS totalmente dieléctrica permite instalación aérea en postes de media y alta tensión eléctrica sin riesgo de descargas eléctricas, eliminando la necesidad de aterramiento y reduciendo costos de instalación comparado con cables con elementos metálicos.
La arquitectura Loose Tube (tubo holgado) protege las 96 fibras ópticas monomodo 9/125 μm organizadas en múltiples tubos buffer rellenos con gel hidrófugo, brindando aislamiento contra esfuerzos mecánicos, variaciones de temperatura (-40°C a +70°C), humedad y flexiones durante instalación y operación. El Span 200 indica que el cable está reforzado con elementos de resistencia aramídicos y cubierta externa de polietileno de alta densidad (HDPE) UV-resistente de color negro, calculado para soportar vanos aéreos de hasta 200 metros entre postes con carga máxima de tensión de instalación (MATS) típica de 1800N y carga de rotura de 4000N, adecuado para instalaciones en zonas con vientos moderados. Este carrete de 4 kilómetros reduce empalmes en proyectos de mediana escala, optimizando tiempos de instalación y confiabilidad de la red óptica.
Beneficios Principales
- 96 fibras monomodo G.652D permiten escalabilidad masiva en redes FTTH, backhaul celular y enlaces troncales con capacidades de 100G/400G DWDM sin necesidad de reemplazo futuro
- Diseño ADSS totalmente dieléctrico permite instalación aérea segura en postes de media y alta tensión sin riesgo eléctrico, reduciendo costos de obra civil y permisos
- Span 200 metros optimiza infraestructura en zonas urbanas y suburbanas con postería existente, minimizando número de postes intermedios y reduciendo CAPEX de despliegue
- Construcción Loose Tube con gel hidrófugo protege fibras contra humedad, penetración de agua, estrés mecánico y variaciones térmicas de -40°C a +70°C, garantizando estabilidad óptica a largo plazo
- Cumplimiento ITU-T G.652D asegura compatibilidad con equipos activos Cisco, Huawei, Nokia, Juniper y sistemas DWDM/CWDM de múltiples fabricantes en ventanas 1310/1550nm
- Cubierta HDPE negra UV-resistente prolonga vida útil del cable hasta 25 años en condiciones de intemperie extrema con exposición solar directa y lluvia ácida
- Carrete de 4 km reduce cantidad de empalmes de fusión en proyectos de mediana escala, disminuyendo puntos de falla, pérdida de inserción acumulada y costos de certificación
- Elementos de resistencia aramídicos (kevlar) distribuyen uniformemente tensión mecánica durante instalación con winch/tirfor, previniendo microcurvaturas y degradación del presupuesto óptico
Especificaciones Técnicas
| Característica |
Valor |
| Unidad de venta |
Metro lineal / Pie lineal / Carrete completo |
| Cortes disponibles |
A medida o Bobinas estándar 500m, 1000m, 2000m, 4000m |
| Tipo de fibra |
Monomodo G.652D (9/125 μm) |
| Número de hilos |
96 fibras ópticas |
| Modo de propagación |
Monomodo (Single-Mode) |
| Aplicación |
OSP Planta Externa / Instalación aérea |
| Tipo de construcción |
ADSS (All-Dielectric Self-Supporting) Loose Tube |
| Blindaje |
Totalmente dieléctrico sin elementos metálicos |
| Span máximo soportado |
200 metros entre postes |
| Estándar ITU-T |
G.652D |
| Atenuación típica 1310nm |
≤ 0.36 dB/km |
| Atenuación típica 1550nm |
≤ 0.22 dB/km |
| Dispersión cromática 1550nm |
≤ 18 ps/(nm·km) |
| Ancho de banda modal |
N/A (monomodo) |
| Diámetro de núcleo/revestimiento |
9/125 μm ± 1 μm |
| Apertura numérica (NA) |
0.14 ± 0.02 |
| Carga máxima de tensión (MATS) |
1800N (típico) |
| Carga de rotura |
≥ 4000N |
| Rango de temperatura operativa |
-40°C a +70°C |
| Rango de temperatura instalación |
-20°C a +60°C |
| Radio de curvatura mínimo |
20x diámetro del cable (instalación), 10x (operación) |
| Material cubierta externa |
Polietileno de alta densidad (HDPE) negro UV-resistente |
| Protección tubos buffer |
Gel hidrófugo anti-humedad |
| Elementos de resistencia |
Aramida (Kevlar) / Fibra de vidrio (FRP) |
| Diámetro aproximado cable |
14-16 mm (según fabricante) |
| Peso aproximado |
180-220 kg/km (según fabricante) |
| Resistencia al aplastamiento |
≥ 300N/100mm |
| Resistencia al impacto |
Cumple IEC 60794-1-2-E3 |
| Color de cubierta |
Negro |
| Longitud carrete estándar |
4000 metros (4 km) |
| Aplicaciones recomendadas |
Redes FTTH, Backhaul celular, Enlaces metropolitanos, Redes troncales ISP |
| Normas cumplidas |
ITU-T G.652D, IEC 60794-1, Telcordia GR-20-CORE |
| Marca |
LinkedPro by FiberHome |
| Modelo |
OC-ADSS-96C-S200/4KM |
Contenido del Paquete
1x Carrete Cable Fibra Óptica ADSS 96 Hilos Monomodo G.652D 4000mCertificado de pruebas ópticas de fábrica (según disponibilidad)Etiqueta con información técnica y número de serie
Aplicaciones Recomendadas
Despliegue FTTH Urbano y Rural96 hilos permiten servir hasta 96 suscriptores individuales o múltiples nodos de distribución en arquitecturas GPON/XGS-PON con splitters 1:32/1:64, reduciendo necesidad de cableado de alimentación adicional en proyectos de fibra al hogar
Backhaul de Sitios Celulares 4G/5GInterconexión de torres celulares distantes hasta 200m entre postes con capacidades de 10G/100G por fibra, soportando agregación de múltiples sectores y tecnologías Massive MIMO con baja latencia y pérdida óptica
Redes Metropolitanas y Troncales ISPEnlaces de larga distancia entre centrales de conmutación, data centers, nodos de agregación y anillos de protección DWDM con capacidades terabits mediante multiplexación de 40/80 canales en ventana C-band
Interconexión Campus y Parques IndustrialesConexión de edificios separados hasta 200m en complejos corporativos, universidades, hospitales y zonas industriales con enlaces redundantes de alta disponibilidad y escalabilidad futura sin obra civil
Redes de Distribución de Video CATVTransmisión de señales analógicas/digitales RF sobre fibra (RFoG) y distribución de contenido broadcast/multicast en sistemas IPTV de alta densidad de suscriptores con óptica pasiva
Infraestructura Smart City e IoTBackbone de fibra para sistemas de videovigilancia municipal IP 4K/8K, semáforos inteligentes, sensores ambientales, alumbrado público conectado y plataformas de gestión urbana con ancho de banda garantizado
Productos Complementarios
Caja de Empalme Óptico FOSCCierre hermético IP68 para protección de fusiones de fibra en instalaciones aéreas y subterráneas, con capacidad 96-144 fusiones y organizadores de reserva óptica
Herrajes de Suspensión ADSSAbrazaderas de anclaje, grapas de suspensión y amortiguadores de vibración específicos para cable ADSS sin mensajero, compatibles con postes de concreto/madera/metálicos
Fusionadora de Fibra ÓpticaEquipo de fusión por arco eléctrico con alineación por núcleo (core alignment) para empalmes de baja pérdida < 0.02 dB en fibras G.652D monomodo
OTDR 1310/1550nmReflectómetro óptico en dominio de tiempo para certificación de enlaces, detección de roturas, medición de pérdidas totales y generación de reportes de aceptación según estándares TIA/EIA
Distribuidor Óptico ODF RackPanel de distribución de fibra 96 puertos SC/LC para terminación en headend, central office o data center, con bandejas de empalme y gestión de curvaturas
Splitters Ópticos PLC 1:32/1:64Divisores pasivos para arquitecturas PON GPON/XGS-PON con pérdida balanceada < 0.3 dB entre puertos, montaje en cajas NAP/ODF
Preguntas Frecuentes
¿Cómo se vende este cable de fibra óptica?
Este cable de fibra óptica ADSS se comercializa por metro lineal o pie lineal según requerimiento del proyecto. Puedes solicitar cortes a medida (ejemplo: 350 metros para un tramo específico) o adquirir bobinas estándar de 500m, 1000m, 2000m o 4000m. El precio por metro lineal varía según el corte solicitado, disponibilidad del proveedor y condiciones de mercado. Es OBLIGATORIO contactar a un ejecutivo de ventas ANTES de realizar la compra para confirmar precio exacto, disponibilidad del corte deseado y tiempos de entrega, ya que nuestros proveedores utilizan el mismo SKU para diferentes longitudes y presentaciones.
¿Qué significa ADSS y por qué es importante para instalaciones aéreas?
ADSS (All-Dielectric Self-Supporting) significa que el cable es totalmente dieléctrico (sin elementos metálicos conductores) y autosoportado (no requiere cable mensajero adicional). Esta construcción permite instalación aérea directa en postes de media y alta tensión eléctrica sin riesgo de descargas eléctricas ni necesidad de aterramiento, reduciendo significativamente los costos de instalación y permisos comparado con cables con armadura metálica. Los elementos de resistencia aramídicos internos proveen la resistencia mecánica necesaria para soportar el peso propio del cable en vanos de hasta 200 metros.
¿Qué distancia máxima puedo cubrir con este cable entre postes?
Este modelo está diseñado para soportar vanos (spans) de hasta 200 metros entre postes. El Span 200 indica que el cable tiene elementos de resistencia mecánica (aramida/FRP) y cubierta reforzada calculados para una carga máxima de tensión de instalación (MATS) de aproximadamente 1800N y carga de rotura de 4000N. Para vanos mayores a 200 metros se recomienda usar modelos con Span 300 o Span 400. La distancia real segura depende también de factores como peso del cable, condiciones climáticas (viento, hielo), y método de instalación.
¿Cuál es la diferencia entre G.652D y otras fibras monomodo?
La fibra G.652D es la evolución mejorada del estándar G.652 (fibra monomodo estándar SSMF). Comparada con G.652A/B, la G.652D tiene menor atenuación en la ventana de 1383nm (pico de agua), lo que permite transmisión CWDM en todo el rango 1270-1625nm sin degradación. Ofrece atenuación típica de 0.36 dB/km a 1310nm y 0.22 dB/km a 1550nm, dispersión cromática de ~18 ps/(nm·km) a 1550nm, y es compatible con sistemas 10G/40G/100G/400G. Es el estándar más común para redes OSP modernas y ofrece la mejor relación costo-desempeño para enlaces de hasta 80 km sin repetidores.
¿Necesito equipo especial para instalar cable ADSS?
Sí, la instalación de cable ADSS requiere herrajes específicos de suspensión y anclaje diseñados para cables dieléctricos autosoportados, diferentes a los usados con cables mensajeros. Necesitarás: abrazaderas de anclaje terminal con protección para aramida, grapas de suspensión intermedia, amortiguadores de vibración eólica (Stockbridge dampers), winch o tirfor para tendido con control de tensión, dinamómetro para medir carga durante instalación (no exceder MATS), y fusionadora de fibra óptica para empalmes. También se recomienda capacitación en técnicas de instalación ADSS según estándares IEEE 1222 para prevenir daños mecánicos durante el tendido.
¿Cuántos usuarios FTTH puedo servir con 96 hilos?
Con 96 fibras monomodo puedes servir hasta 96 suscriptores en arquitectura punto-a-punto (P2P) dedicada, o hasta 3072-6144 suscriptores usando arquitectura PON con splitters. Por ejemplo: si usas splitters 1:32 en cada fibra, 96 fibras x 32 usuarios = 3072 hogares. Con splitters 1:64, puedes servir hasta 6144 hogares. En arquitecturas XGS-PON modernas, cada fibra soporta 10 Gbps downstream y 10 Gbps upstream compartidos. La capacidad real depende del ancho de banda contratado por suscriptor y el factor de sobrecontratación (oversubscription ratio) diseñado en tu red.
¿El cable incluye protección contra rayos y descargas eléctricas?
Al ser un cable totalmente dieléctrico (ADSS sin elementos metálicos), NO conduce electricidad y por tanto NO requiere aterramiento ni protección adicional contra rayos. Sin embargo, en zonas de alta incidencia de descargas atmosféricas se recomienda instalar herrajes con recubrimiento antiarco (anti-tracking) y mantener distancia de separación adecuada de líneas de alta tensión según códigos eléctricos locales. Los equipos activos en ambos extremos (OLT, switches, routers) SÍ deben protegerse con supresores de transitorios y sistema de tierra física independiente según TIA-607.
¿Puedo usar este cable en instalaciones subterráneas o en ductos?
Si bien este cable ADSS está optimizado para instalación aérea (cubierta UV-resistente, elementos de tracción aramídicos), técnicamente puede instalarse en ductos subterráneos si se tiene precaución de no exceder el radio de curvatura mínimo (20x diámetro del cable durante instalación). Sin embargo, para instalaciones en ductos o directamente enterrado se recomienda usar cables OSP diseñados específicamente para esas aplicaciones, como cables armados con cinta de acero corrugado o cables de ducto con cubierta LSZH retardante de flama, que ofrecen mejor protección contra roedores y compresión del terreno.
