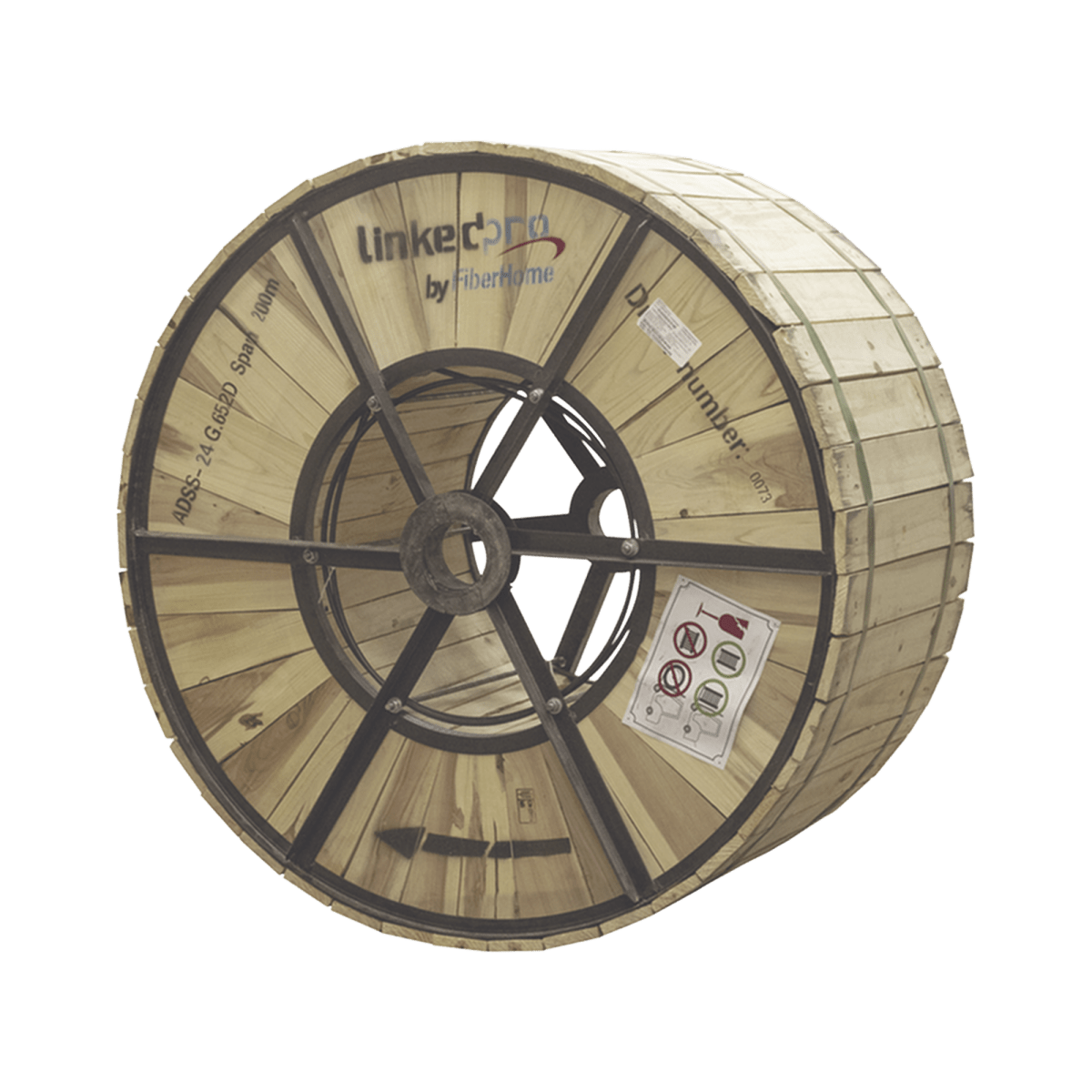

Carrete de 4 km de Fibra Óptica Aérea (ADSS) G.652D, Monomodo de 24 Hilos, Exterior, Span 200, Loose Tube
Modelo OC-ADSS-24C-S200/4KM | Marca LINKEDPRO BY FIBERHOME
Venta por metro24 HilosMonomodo G.652DADSS AutosoportadaSpan 200mLoose TubeExterior OSP
⚠ Verificar precio y disponibilidad con ejecutivoEl precio mostrado es referencial por metro lineal. El costo por metro o pie lineal puede variar segun proveedor, corte solicitado y disponibilidad (nuestros proveedores utilizan el mismo SKU para distintos cortes). Este cable se comercializa por corte a medida (metros o pies lineales) o en bobinas estandar de 500m, 1000m, 2000m o 4000m. Contactanos antes de comprar para confirmar precio exacto y cortes disponibles.
El cable de fibra óptica ADSS (All-Dielectric Self-Supporting) OC-ADSS-24C-S200/4KM es una solución profesional autosoportada para instalaciones aéreas de planta externa OSP de hasta 200 metros de vano (span), cumpliendo estándar ITU-T G.652D con atenuación máxima de 0.35 dB/km a 1310nm y 0.22 dB/km a 1550nm. Este cable monomodo de 24 hilos en configuración loose tube completamente dieléctrica está diseñado para enlaces troncales de larga distancia, redes metropolitanas FTTH, backhaul de sitios celulares y despliegues de fibra aérea sin mensajero metálico, soportando rangos de temperatura de operación de -40°C a +70°C y resistencia a tracción de hasta 3000N para spans de 200 metros.
Fabricado por LinkedPro by FiberHome, este cable ADSS utiliza construcción loose tube con tubo holgado que protege las fibras monomodo G.652D mediante gel tixotrópico filling compound, más cubierta LSZH (Low Smoke Zero Halogen) resistente a UV, humedad y descargas atmosféricas. La tecnología ADSS elimina la necesidad de cable mensajero metálico separado, reduciendo costo de instalación y mantenimiento en tendidos aéreos sobre postes, torres de telecomunicaciones y cruces de carreteras.
Ideal para ISPs, operadores de telecomunicaciones, empresas de utilities, gobiernos municipales y contratistas de redes de fibra que requieren despliegue rápido y confiable de enlaces troncales aéreos de alta capacidad. Compatible con equipos GPON, 10G-EPON, DWDM, OTN y sistemas de transmisión óptica coherente hasta 100G por longitud de onda.
Beneficios Principales
-
Autosoportado sin mensajero: construcción ADSS totalmente dieléctrica elimina cable de acero, reduciendo peso, costo de herrajes y tiempo de instalación en tendidos aéreos
-
Span de 200 metros: diseñado para vanos intermedios típicos en redes urbanas y suburbanas, optimizando distancia entre postes y reduciendo número de soportes requeridos
-
24 hilos monomodo G.652D: capacidad para 24 enlaces independientes o sistemas DWDM de alta densidad, compatible con equipos legacy y próxima generación 100G/400G
-
Loose tube con gel protector: las fibras flotan en tubo holgado con compound tixotrópico que absorbe esfuerzos mecánicos y bloquea penetración de humedad longitudinalmente
-
Cubierta LSZH resistente UV: polietileno de alta densidad con aditivos anti-UV garantiza 25+ años de vida útil bajo exposición solar directa y condiciones climáticas severas
-
Totalmente dieléctrico: sin componentes metálicos, inmune a descargas eléctricas, ideal para instalación paralela a líneas de media y alta tensión
-
Rango térmico extendido: operación garantizada de -40°C a +70°C, apto para climas extremos desde zonas árticas hasta desérticas tropicales
-
Instalación rápida: menor peso que cable armado tradicional, compatible con herrajes estándar ADSS, reduce tiempo y costo de despliegue hasta 40%
Especificaciones Técnicas
| Característica |
Especificación |
| Unidad de venta |
Metro lineal / Pie lineal |
| Cortes disponibles |
A medida o Bobinas estándar 500m, 1000m, 2000m, 4000m |
| Tipo de fibra |
Monomodo ITU-T G.652D |
| Número de hilos |
24 fibras |
| Modo de transmisión |
Monomodo (Single-Mode) |
| Aplicación |
OSP Planta Externa Aérea |
| Tipo de construcción |
ADSS Autosoportado (All-Dielectric Self-Supporting) |
| Span máximo |
200 metros |
| Configuración interna |
Loose Tube (tubo holgado) |
| Blindaje |
Completamente dieléctrico sin componentes metálicos |
| Parámetro Óptico |
Valor |
| Atenuación @ 1310nm |
≤ 0.35 dB/km |
| Atenuación @ 1550nm |
≤ 0.22 dB/km |
| Ancho de banda modal |
N/A (monomodo) |
| Dispersión cromática @ 1550nm |
≤ 18 ps/(nm·km) |
| PMD (Polarization Mode Dispersion) |
≤ 0.2 ps/√km |
| Diámetro de campo modal @ 1310nm |
9.2 ± 0.4 μm |
| Diámetro núcleo/revestimiento |
9/125 μm |
| Error de concentricidad núcleo |
≤ 0.6 μm |
| Característica Mecánica |
Valor |
| Diámetro exterior del cable |
13.5 ± 0.5 mm (típico) |
| Peso aproximado |
135 kg/km ± 10% |
| Resistencia a la tracción |
3000 N (para span 200m) |
| Radio de curvatura mínimo instalación |
20x diámetro cable (270mm) |
| Radio de curvatura mínimo operación |
10x diámetro cable (135mm) |
| Rango de temperatura operación |
-40°C a +70°C |
| Rango de temperatura instalación |
-20°C a +60°C |
| Material cubierta exterior |
PE (Polietileno) LSZH con protección UV |
| Compound de relleno |
Gel tixotrópico blocking compound |
| Cumplimiento Normativo |
Estándar |
| Fibra óptica |
ITU-T G.652D |
| Cable ADSS |
IEEE 1222, IEC 60794-4 |
| Resistencia al fuego |
IEC 60332-3C (LSZH) |
| Emisión de humos |
IEC 61034 (Low Smoke) |
| Libre de halógenos |
IEC 60754-1/2 (Zero Halogen) |
Contenido del Paquete
1x Bobina Cable Fibra Óptica ADSS 24H G.652D Span 200 (metraje según pedido)Certificado de pruebas ópticas de fábricaHoja de datos técnicosAplicaciones Recomendadas
🏙️ Redes Metropolitanas FTTHDespliegue de fibra troncal aérea en zonas urbanas y suburbanas para proyectos de fibra hasta el hogar
📡 Backhaul Sitios CelularesConexión de torres celulares, small cells y sitios 5G mediante enlaces de alta capacidad autosoportados
🏢 Enlaces Corporativos IntersiteInterconexión de campus corporativos, parques industriales y edificios de gobierno mediante fibra aérea
⚡ Redes Utilities y Smart GridComunicaciones para empresas eléctricas, gas y agua sobre infraestructura de postes existente sin riesgo eléctrico
🛣️ Cruces Carreteras y RíosTendidos aéreos de media distancia sobre vías vehiculares, vías férreas y cuerpos de agua
🌐 Anillos Troncales ISPConstrucción de topologías de anillo redundante y enlaces punto a punto para proveedores de internet regionales
Productos Complementarios
Herrajes de Suspensión ADSSGrapas de anclaje, perchas de suspensión y hardware para fijación en postes según span de 200m
Cajas de Empalme Fibra ÓpticaCierres de empalme tipo domo o inline para fusión de fibras en puntos de unión de bobinas
Fusionadora de Fibra ÓpticaEquipo de fusión por arco eléctrico para empalme profesional de fibras monomodo G.652D
Pigtails y Conectores SC/LCPigtails monomodo y conectores para terminación en ODF, patches panels o equipos activos
OTDR Probador FibraReflectómetro óptico para certificación de enlaces, medición de pérdidas y localización de fallas
Organizadores ODFDistribuidor de fibra óptica tipo rack para gestión y distribución de los 24 hilos en sala de equipos
Notas Importantes
Instalación por personal certificado: El tendido de cable ADSS requiere cálculo preciso de catenaria, tensión de instalación y selección de herrajes según span. Debe realizarse por técnicos con experiencia en instalaciones aéreas.
Verificar distancia de seguridad a líneas eléctricas: Aunque el cable es completamente dieléctrico, las normativas locales pueden requerir distancias mínimas de separación a conductores energizados de media y alta tensión.
Inspección antes de instalación: Verificar en bobina que no existan daños por transporte. Realizar pruebas OTDR de aceptación antes del tendido para documentar condiciones de fábrica.
Cumplimiento normativo local: Consultar códigos de construcción, normas de utilities y requisitos municipales para instalaciones aéreas en la región del proyecto.
Preguntas Frecuentes
¿Cómo se vende este cable de fibra óptica?
Este cable se comercializa por metro lineal o pie lineal según la necesidad del proyecto. Está disponible en cortes a medida o en bobinas estándar de 500m, 1000m, 2000m o 4000m. El precio mostrado es referencial por metro lineal y puede variar según el corte solicitado, proveedor y disponibilidad de inventario, ya que nuestros proveedores utilizan el mismo SKU para diferentes longitudes. Te recomendamos contactar a un ejecutivo antes de realizar tu pedido para confirmar el precio exacto, disponibilidad del metraje requerido y tiempos de entrega.
¿Qué significa ADSS y qué ventajas tiene sobre cable armado tradicional?
ADSS (All-Dielectric Self-Supporting) es un cable autosoportado completamente dieléctrico, sin componentes metálicos. A diferencia del cable armado con mensajero de acero, el ADSS integra elementos de refuerzo no metálicos (aramida, fibra de vidrio) en su estructura, permitiendo instalación aérea directa sin cable portante adicional. Ventajas principales: (1) Inmune a descargas eléctricas e inducción electromagnética, ideal para instalación paralela a líneas de alta tensión, (2) Menor peso total reduce carga en postes y costo de herrajes, (3) Instalación más rápida al eliminar paso de fijación de mensajero, (4) No requiere conexión a tierra, simplificando diseño, (5) Menor costo total de propiedad en proyectos de mediano y gran span.
¿Qué es el span y cómo saber si 200 metros es suficiente para mi proyecto?
El span es la distancia horizontal entre dos puntos de soporte (postes, torres) en una instalación aérea. Un cable ADSS Span 200 está diseñado mecánicamente para soportar hasta 200 metros de separación entre apoyos bajo condiciones de carga de viento, hielo y temperatura especificadas en IEEE 1222. Para proyectos urbanos típicos con postes cada 40-80 metros, este cable ofrece amplio margen de seguridad. En zonas rurales o cruces especiales donde los postes están separados 100-200m, este cable es la solución adecuada. No se recomienda exceder el span nominal, ya que aumenta riesgo de deformación permanente, ruptura por fatiga o daño a fibras por estrés mecánico excesivo. Si tu proyecto requiere spans mayores (300m, 400m, 600m), existen versiones ADSS reforzadas específicas para esas distancias.
¿Este cable es compatible con redes GPON, XGS-PON y tecnologías 10G?
Sí, completamente compatible. La fibra monomodo ITU-T G.652D es el estándar universal para redes PON (Passive Optical Networks) y transmisión de alta velocidad. Soporta GPON (2.5G downstream), XGS-PON y 10G-EPON (10G simétrico), así como tecnologías coherentes 100G/400G DWDM en ventanas de 1310nm y 1550nm (C-band y L-band). Con atenuación de solo 0.22 dB/km @ 1550nm, permite enlaces de hasta 40+ km sin amplificación (dependiendo del presupuesto óptico del equipo). Los 24 hilos ofrecen capacidad para múltiples servicios simultáneos, segregación de tráfico por fibra dedicada, o despliegue de sistemas DWDM que multiplican 40-80 canales por fibra individual.
¿Cuál es la vida útil esperada del cable y qué mantenimiento requiere?
La cubierta PE LSZH con protección UV está diseñada para 25+ años de vida útil en instalaciones aéreas exteriores bajo exposición solar directa, lluvia, nieve y contaminantes atmosféricos. El gel tixotrópico de relleno mantiene las fibras protegidas contra penetración de humedad y micro-movimientos durante todo el ciclo de vida. Mantenimiento recomendado: (1) Inspección visual anual de cubiertas en busca de abrasión, cortes o daño por fauna, (2) Verificación de herrajes de suspensión y ajuste de tensión si es necesario, (3) Pruebas OTDR cada 2-3 años para detectar degradación progresiva de pérdidas, (4) Limpieza de conectores en ODF según programa de mantenimiento preventivo. No requiere re-aplicación de protectores ni tratamientos químicos. La construcción loose tube aísla las fibras de estrés mecánico exterior, minimizando riesgo de microfracturas por fatiga.
¿Puedo instalar este cable paralelo a líneas de media o alta tensión?
Sí, es una de las principales ventajas del ADSS sobre cables con componentes metálicos. Al ser completamente dieléctrico (sin acero, cobre ni aluminio), es inmune a corrientes inducidas, descargas por rayo que impacten conductores eléctricos cercanos, y diferencias de potencial a tierra. Esto lo hace ideal para instalación en postes de empresas eléctricas compartiendo infraestructura con líneas de 13.8kV, 34.5kV o incluso tensiones mayores. IMPORTANTE: Debes cumplir con códigos eléctricos locales (NEC, CFE en México, normativas nacionales) que especifican distancias mínimas de separación vertical y horizontal entre fibra óptica y conductores energizados. Consulta con un ingeniero eléctrico certificado para validar el diseño de tu instalación según voltajes presentes y normas aplicables.
