Centro de Carga Monofásico 1 Fase 3 Hilos 12 Polos 24 Circuitos 125A NEMA 1 Siemens SN1224L1125
- SKU / Modelo: SN1224L1125
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Código de barras: 0804766703225
- Garantía: 1 año
Precio normal:
$ 5,895.99 MXN
Precio en oferta
$ 4,605.99MXN
Envío calculado al finalizar la compra.
¡Solo quedan 2! ¡Ordene pronto!
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

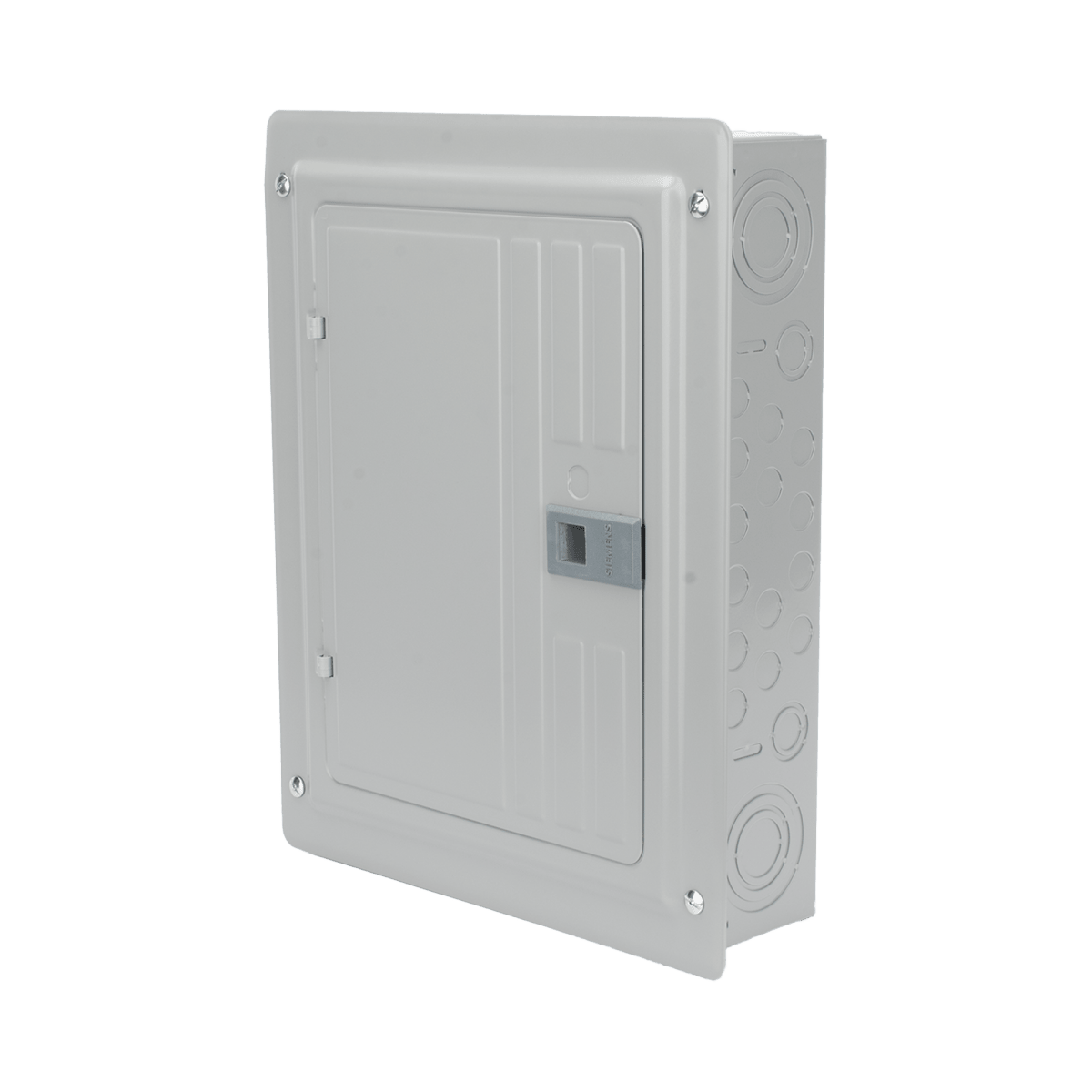

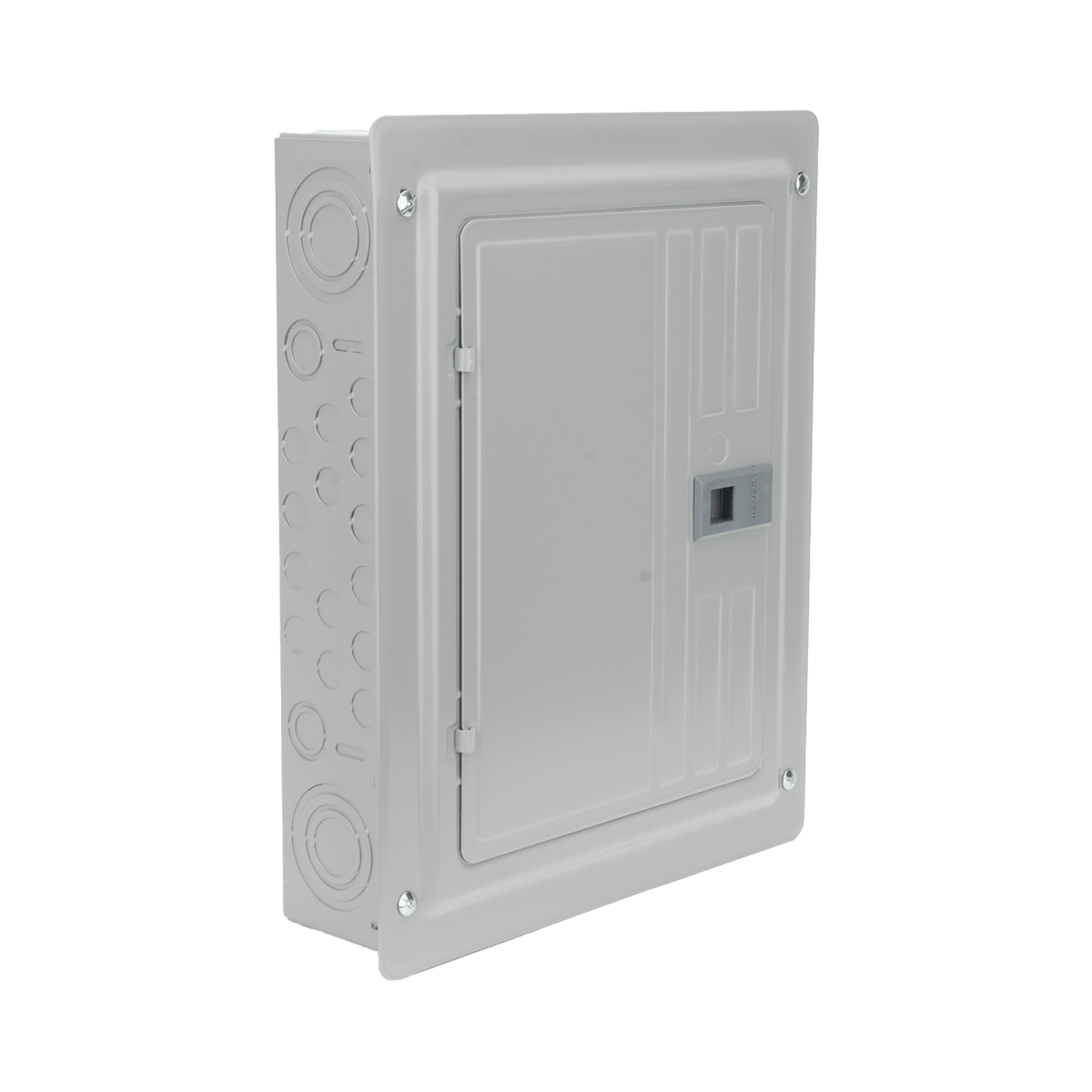

Centro de carga monofásico 1 Fase, 3 Hilos para interruptores QP, de 12 polos - 24 circuitos, 120/240vca, Barras de aluminio 125 Amp, Nema 1, uso interior. Incluye tapa.
Modelo SN1224L1125 | Marca SIEMENS
1 Fase 3 Hilos12 Polos24 Circuitos125 Amperes120/240 VcaNEMA 1 InteriorBarras AluminioInterruptores QP

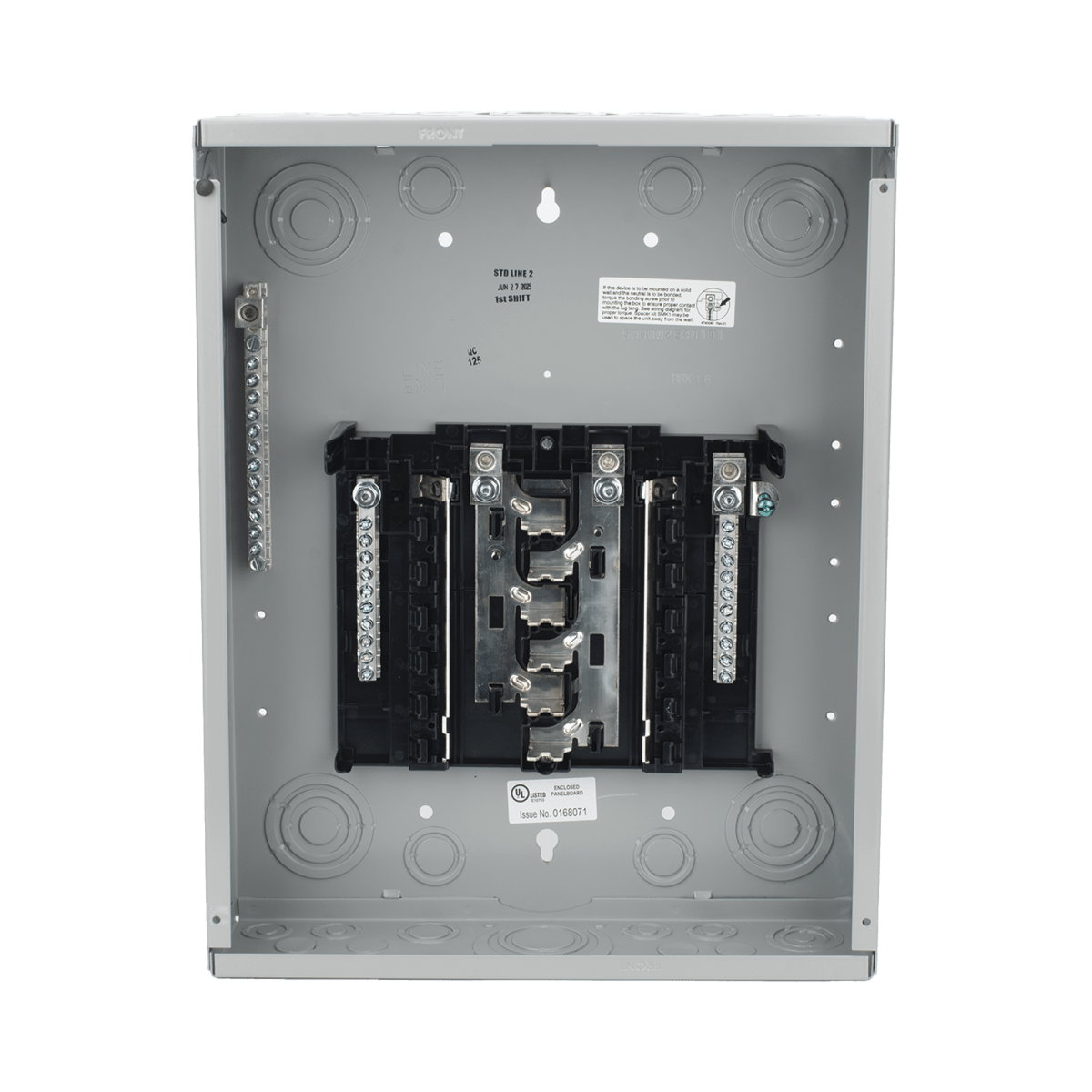

El Centro de Carga Monofásico SIEMENS SN1224L1125 es un gabinete de distribución eléctrica de 1 fase y 3 hilos con capacidad para 12 polos y 24 circuitos derivados, operando a 120/240 Vca con corriente nominal de 125 Amperes según norma NEMA 1 para instalaciones interiores. Este centro de carga está diseñado con barras de aluminio de alta conductividad para garantizar una distribución segura y eficiente de energía eléctrica en instalaciones residenciales, comerciales y de pequeña industria donde se requiera dividir la acometida principal en múltiples circuitos protegidos.
Su configuración monofásica de 3 hilos permite la conexión de cargas tanto de 120 Vca (fase-neutro) como de 240 Vca (fase-fase), ideal para alimentar iluminación, contactos, equipos de climatización, bombas, motores pequeños y electrodomésticos de media demanda. El gabinete incluye tapa frontal y cumple con certificaciones UL para uso exclusivo en interiores secos, compatible con interruptores termomagnéticos de la familia QP de Siemens que se instalan mediante conexión plug-on directa sobre las barras, facilitando el mantenimiento y ampliación del sistema eléctrico sin necesidad de cables de alimentación adicionales entre interruptores.
Beneficios Principales
- Distribución eléctrica organizada y segura con protección termomagnética individual por circuito derivado
- Compatible con interruptores QP de Siemens de 1 y 2 polos, permitiendo flexibilidad en la configuración de circuitos
- Barras de aluminio de 125 Amperes de alta eficiencia conductiva reducen pérdidas de energía y calentamiento
- Gabinete NEMA 1 robusto con tapa incluida para protección contra contacto accidental y polvo en ambientes interiores
- Capacidad de 24 espacios de circuitos (12 polos) permite ampliación futura del sistema sin reemplazo del centro de carga
- Instalación rápida mediante conexión plug-on de interruptores sin necesidad de atornillado o cableado entre ellos
- Certificación UL que garantiza cumplimiento con códigos eléctricos NEC y estándares de seguridad internacionales

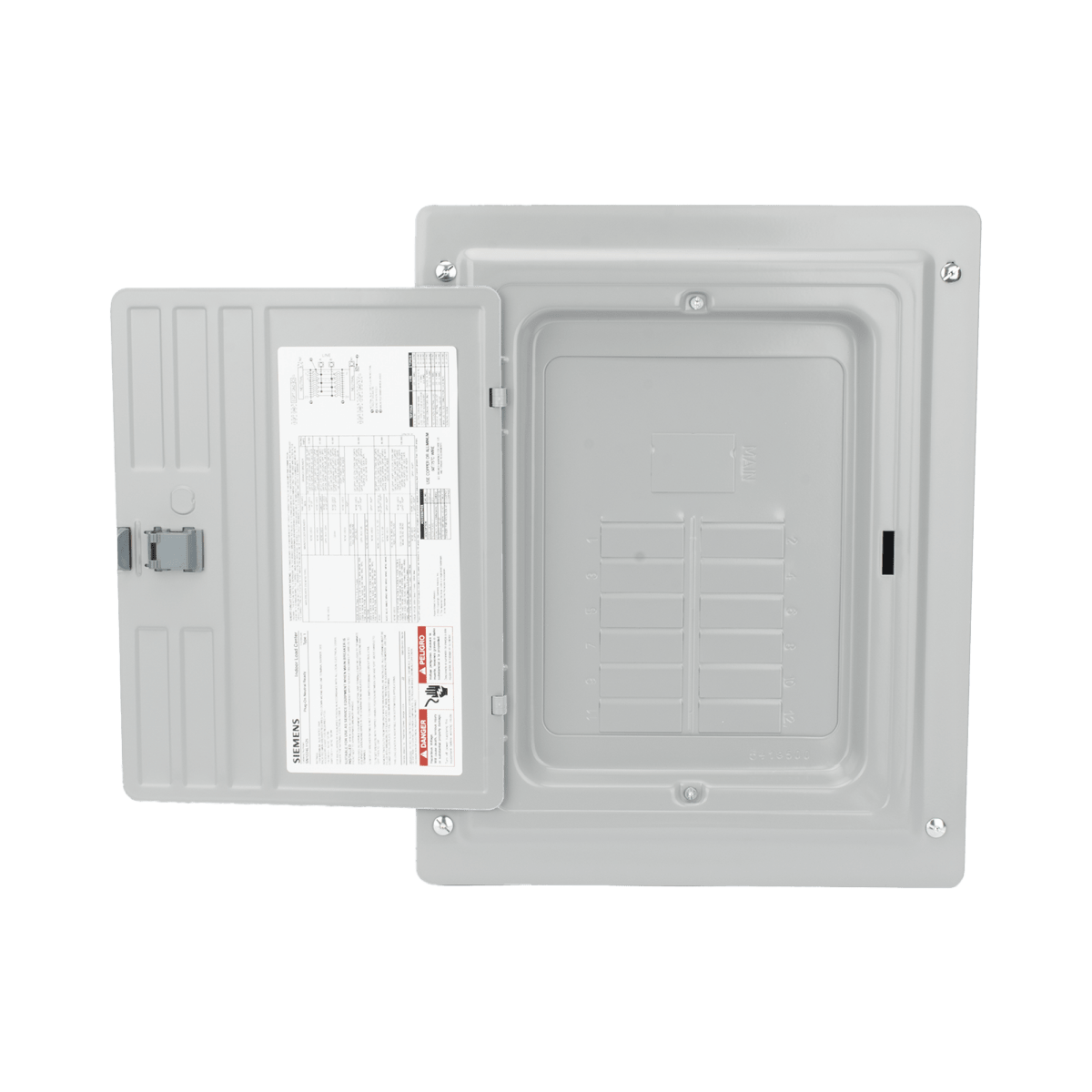

- Identificación clara de circuitos mediante directorio interior para facilitar mantenimiento y operación
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Configuración Eléctrica | 1 Fase, 3 Hilos |
| Voltaje de Operación | 120/240 Vca |
| Corriente Nominal | 125 Amperes |
| Número de Polos | 12 Polos |
| Número de Circuitos | 24 Circuitos (espacios para interruptores) |
| Material de Barras | Aluminio |
| Tipo de Interruptores Compatible | Interruptores Termomagnéticos QP (Siemens) |
| Clasificación NEMA | NEMA 1 (Uso Interior) |
| Certificaciones | UL Listed |
| Tipo de Conexión | Plug-on (conexión directa sin tornillos) |

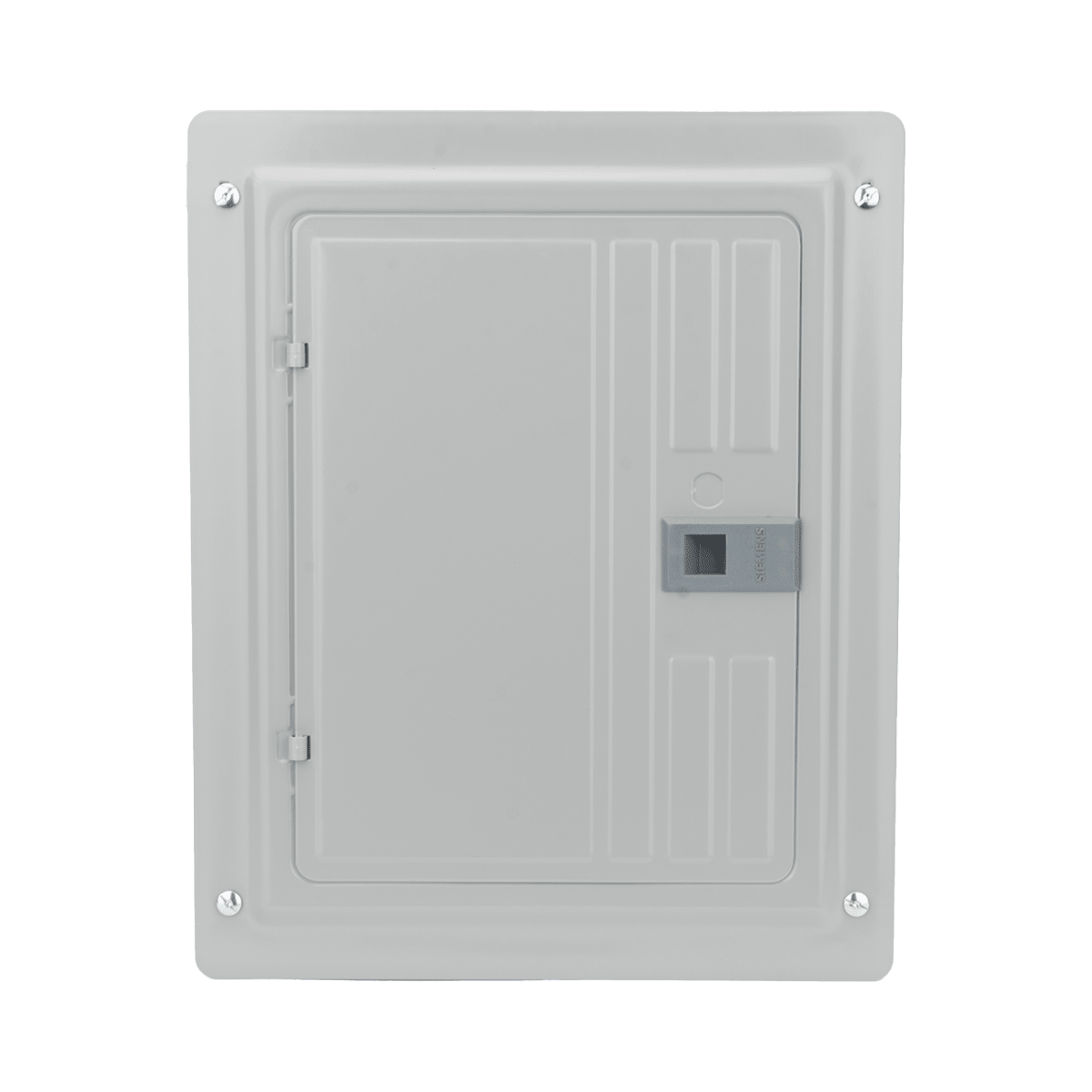

| Incluye Tapa | Sí, tapa frontal incluida |
| Aplicación | Residencial, comercial, pequeña industria |
Contenido del Paquete
1x Centro de Carga SN1224L11251x Tapa Frontal1x Kit de Montaje1x Directorio para Identificación de CircuitosManual de Instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesDistribución de circuitos para iluminación, contactos, aires acondicionados, bombas de agua y electrodomésticos en casas y departamentos.
🏢 Edificios ComercialesSubdistribución eléctrica para oficinas, locales comerciales, consultorios y pequeños negocios con demanda eléctrica media.
🏭 Pequeña IndustriaAlimentación de tableros secundarios para máquinas, herramientas eléctricas, iluminación industrial y equipos de manufactura ligera.
🔧 Talleres y BodegasCentro de distribución para circuitos de iluminación, contactos de uso rudo, compresores, soldadoras y herramientas eléctricas.
Productos Complementarios
Interruptores Termomagnéticos QPInterruptores de 1 y 2 polos en capacidades desde 15A hasta 100A, compatibles con montaje plug-on directo en barras del centro de carga.
Interruptores GFCI QPProtección contra fallas a tierra para circuitos de baños, cocinas, áreas húmedas y exteriores, compatibles con línea QP de Siemens.
Interruptores AFCI QPProtección contra arcos eléctricos para recámaras y áreas habitables según NEC, compatibles con sistema QP.
Supresores de Picos SPDDispositivos de protección contra transitorios y sobrevoltajes instalables directamente en el centro de carga para proteger equipos sensibles.
Preguntas Frecuentes
¿Qué diferencia hay entre 12 polos y 24 circuitos en este centro de carga?
Los 12 polos representan las posiciones físicas (slots) disponibles en el centro de carga. Cada posición acepta un interruptor de 1 polo (circuito de 120V) o un interruptor de 2 polos (circuito de 240V). Si instalas 12 interruptores de 1 polo, obtienes 12 circuitos de 120V. Si instalas 6 interruptores de 2 polos, obtienes 6 circuitos de 240V. La configuración mixta también es posible, permitiendo hasta 24 circuitos individuales si utilizas interruptores tandem (2 circuitos en 1 polo).
¿Qué tipo de interruptores son compatibles con este centro de carga?
Este centro de carga está diseñado exclusivamente para interruptores termomagnéticos de la familia QP de Siemens. Los interruptores QP utilizan conexión plug-on (enchufable) que se conecta directamente sobre las barras de aluminio sin necesidad de cables ni tornillos. No es compatible con interruptores de otras marcas debido al diseño propietario de las barras y el sistema de montaje. Siemens ofrece interruptores QP desde 15A hasta 100A en versiones de 1 y 2 polos, incluyendo modelos GFCI, AFCI y CAFCI.
¿Puedo instalar este centro de carga en exteriores o áreas húmedas?
No, este centro de carga tiene clasificación NEMA 1 que está diseñada exclusivamente para uso en interiores secos. Para instalaciones en exteriores, áreas húmedas, polvorientas o corrosivas, se requiere un centro de carga con clasificación NEMA 3R o superior. La exposición de un gabinete NEMA 1 a humedad, lluvia o ambientes corrosivos puede causar deterioro del gabinete, oxidación de barras y componentes, y riesgo de corto circuito o choque eléctrico.
¿Cuál es la diferencia entre 120V y 240V en un sistema monofásico de 3 hilos?
En un sistema monofásico de 3 hilos (dos fases + neutro), puedes obtener 120V conectando entre cualquier fase y el neutro, o 240V conectando entre las dos fases. Esto permite alimentar circuitos de 120V para iluminación, contactos y equipos pequeños, y circuitos de 240V para cargas mayores como aires acondicionados, secadoras, estufas eléctricas, calentadores de agua y motores de mayor potencia. El voltaje total de 240V es la diferencia de potencial entre las dos fases de 120V desfasadas 180 grados.
¿Qué calibre de cable debo usar para alimentar este centro de carga de 125A?
Para una carga nominal de 125 Amperes, según el NEC se requiere cable de alimentación calibre 1 AWG de cobre o 1/0 AWG de aluminio para instalación en conduit. Si la distancia desde el punto de acometida o el panel principal es mayor a 30 metros, puede ser necesario aumentar el calibre para compensar caída de voltaje. Es obligatorio instalar un interruptor principal aguas arriba (en el panel principal) dimensionado correctamente, y el calibre debe seleccionarse también según la capacidad del interruptor de protección. Consulta siempre con un electricista certificado y el código eléctrico local.
