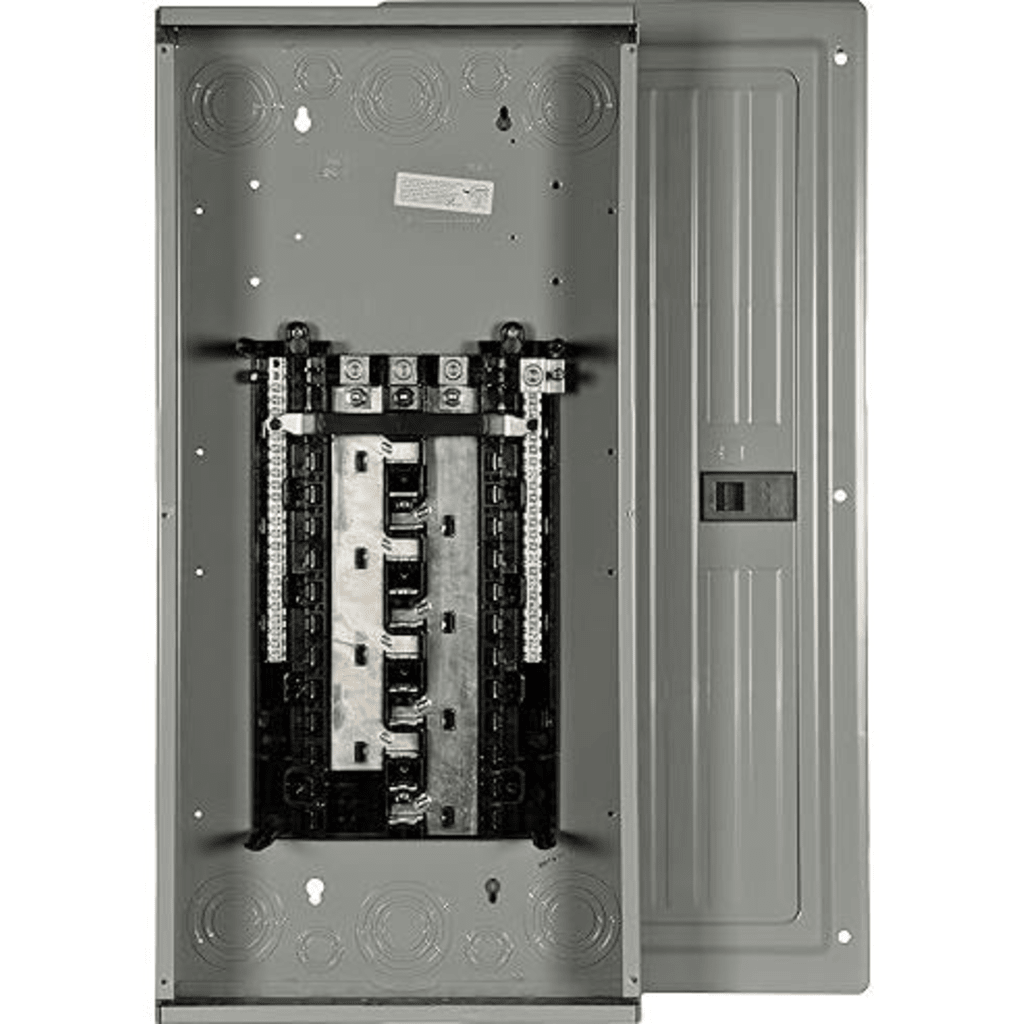

Centro de carga monofásico 1 Fase, 3 Hilos para interruptores QP, de 30 polos - 48 Circuitos, 120/240vca, Barras de aluminio 200 Amp, Nema 1, uso interior. Incluye tapa.
Modelo SN3048L1200 - Marca SIEMENS
200 Amperes30 Polos48 Circuitos120/240 VcaMonofásico 3 HilosNema 1 InteriorBarras AluminioIncluye Tapa
El Centro de Carga Monofásico SN3048L1200 es un tablero de distribución eléctrica profesional con capacidad para 30 polos y hasta 48 circuitos, diseñado para sistemas monofásicos de 120/240 Vca con barras de aluminio de 200 Amperes según normativa IEEE 841 para instalaciones residenciales, comerciales e industriales ligeras. Este centro de carga SIEMENS ofrece capacidad de expansión modular utilizando interruptores tipo QP, garantizando distribución segura y organizada de energía eléctrica en instalaciones de mediana y alta demanda con gabinete Nema 1 para uso interior.
Fabricado por SIEMENS, líder mundial en soluciones eléctricas y automatización, este centro de carga incorpora barras conductoras de aluminio de alta conductividad con capacidad nominal de 200 Amperes, permitiendo la instalación de hasta 30 polos físicos con configuración para 48 circuitos mediante interruptores tándem o de polo doble. Su diseño cumple con estándares Nema 1 para ambientes interiores secos, incluyendo tapa metálica de protección y panel de montaje de interruptores con sistema de fijación rápida tipo clip para interruptores QP de la familia SIEMENS.
Este tablero de distribución está diseñado para aplicaciones que requieren alta capacidad de circuitos derivados, como edificios de oficinas, centros comerciales, instalaciones industriales ligeras, desarrollos residenciales de lujo, y aplicaciones que demandan segregación de circuitos para diferentes zonas, sistemas de aire acondicionado, iluminación, tomacorrientes generales y equipos especializados. Su construcción robusta y amplia capacidad lo convierten en la solución ideal para proyectos eléctricos de mediana y gran escala.
Beneficios Principales
- Alta capacidad de distribución con 30 polos físicos y configuración hasta 48 circuitos para instalaciones complejas
- Barras conductoras de aluminio de 200 Amperes con alta conductividad y resistencia a la corrosión
- Compatible con interruptores termomagnéticos tipo QP de SIEMENS para protección modular y escalable
- Diseño Nema 1 certificado para uso interior en ambientes secos con protección IP20
- Voltaje dual 120/240 Vca monofásico 3 hilos para máxima versatilidad en cargas monofásicas y bifásicas
- Construcción robusta en acero galvanizado con acabado anticorrosivo y tapa incluida
- Sistema de montaje rápido tipo clip para instalación ágil de interruptores QP sin tornillos
- Identificación clara de circuitos con directorio integrado en puerta interior
- Cumplimiento con NOM-001-SEDE, NEC y estándares UL para instalaciones certificadas
- Espaciamiento optimizado de barras para minimizar calentamiento y maximizar vida útil
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
SN3048L1200 |
| Marca |
SIEMENS |
| Tipo de Centro de Carga |
Monofásico 3 Hilos |
| Número de Polos |
30 Polos |
| Capacidad de Circuitos |
Hasta 48 Circuitos (con interruptores tándem) |
| Voltaje Nominal |
120/240 Vca |
| Corriente Nominal Barras |
200 Amperes |
| Material Barras |
Aluminio |
| Tipo de Interruptores |
Tipo QP SIEMENS |
| Clasificación Nema |
Nema 1 (Uso Interior) |
| Configuración de Fases |
1 Fase, 3 Hilos (2 líneas + neutro) |
| Método de Instalación |
Montaje empotrado o superficial |
| Sistema de Fijación Interruptores |
Tipo clip sin tornillos |
| Tapa Incluida |
Sí, metálica con cerradura |
| Directorio de Circuitos |
Integrado en puerta interior |
| Normativas |
NOM-001-SEDE, NEC, UL |
Contenido del Paquete
1x SN3048L1200 Centro de Carga 30 Polos1x Tapa Metálica con Cerradura1x Panel de Montaje InterruptoresBarras Conductoras Aluminio 200A InstaladasDirectorio de CircuitosHerrajes de MontajeManual de Instalación
Aplicaciones Recomendadas
🏢 Edificios ComercialesDistribución eléctrica para oficinas, locales comerciales, centros de negocios con alta densidad de circuitos
🏭 Instalaciones IndustrialesTableros de distribución para áreas de producción, talleres, bodegas con equipos eléctricos diversos
🏘️ Desarrollos ResidencialesResidencias de lujo, condominios, casas con sistemas eléctricos complejos y múltiples zonas
🏨 Hoteles y HospitalesDistribución por pisos o zonas con segregación de circuitos de iluminación, clima y equipos médicos
🛒 Centros ComercialesTableros principales o secundarios para tiendas departamentales, plazas comerciales con alta carga
🏫 Instituciones EducativasEscuelas, universidades, laboratorios con múltiples áreas de distribución eléctrica independiente
Productos Complementarios
Interruptores QP SIEMENSInterruptores termomagnéticos tipo QP en diferentes amperajes (15A, 20A, 30A, 40A, 50A) para protección de circuitos derivados
Interruptor Principal 200AInterruptor termomagnético principal de 200 Amperes tipo QP para protección general del centro de carga
Cable THW/THHN Calibre 4/0 AWGCable de alimentación principal para conexión desde medidor hasta barras del centro de carga
Conectores Mecánicos Split BoltConectores tipo split bolt para empalme seguro de alimentadores principales en barras de aluminio
Tierra Física y Varilla CopperweldSistema de puesta a tierra con varilla copperweld 5/8" x 2.4m y cable calibre 2 AWG para conexión a barra de tierras
Etiquetadora PortátilEtiquetadora para identificación profesional de circuitos en directorio interior del centro de carga
Preguntas Frecuentes
¿Cuál es la diferencia entre 30 polos y 48 circuitos?
El centro de carga tiene 30 espacios físicos (polos) para instalar interruptores. Sin embargo, puede alojar hasta 48 circuitos utilizando interruptores tipo tándem (dobles) que ocupan un solo espacio físico pero protegen dos circuitos independientes, o interruptores de doble polo para cargas de 240 Vca. La configuración final depende de las necesidades de la instalación.
¿Qué tipo de interruptores son compatibles con este centro de carga?
Este centro de carga es compatible exclusivamente con interruptores tipo QP de SIEMENS. Estos interruptores utilizan sistema de fijación tipo clip y están disponibles en configuraciones de 1 polo (120 Vca), 2 polos (240 Vca), tándem (2 circuitos en 1 espacio) y GFCI/AFCI. No se deben utilizar interruptores de otras marcas ya que no son compatibles mecánica ni eléctricamente.
¿Este centro de carga se puede usar en exteriores?
No, este modelo tiene clasificación Nema 1 que es exclusivamente para uso interior en ambientes secos. Si requiere un centro de carga para instalación exterior o en ambientes húmedos, debe seleccionar un modelo con clasificación Nema 3R o superior, diseñado específicamente para resistir condiciones climáticas adversas y proteger contra ingreso de agua.
¿Qué calibre de cable necesito para alimentar este centro de carga de 200A?
Para una alimentación de 200 Amperes se requiere cable de cobre calibre 3/0 AWG o 4/0 AWG (dependiendo de la distancia y caída de tensión permitida) o calibre 250 kcmil de aluminio, según lo establecido en la Tabla 310-16 de la NOM-001-SEDE. Se recomienda consultar con un ingeniero electricista para el cálculo preciso considerando factores de temperatura, agrupamiento y longitud de alimentador.
¿Incluye interruptores o se venden por separado?
Este centro de carga se suministra sin interruptores (gabinete vacío). Los interruptores termomagnéticos tipo QP se adquieren por separado según las necesidades específicas de la instalación. Esto permite personalizar completamente la configuración de protecciones, seleccionando el amperaje y tipo de interruptor (estándar, GFCI, AFCI, tándem) apropiado para cada circuito derivado.
¿Requiere mantenimiento periódico?
Se recomienda inspección visual anual por personal calificado para verificar: conexiones apretadas en barras y terminales, ausencia de oxidación o corrosión, operación correcta de interruptores, temperatura de operación normal, y ausencia de ruidos o vibraciones anormales. En ambientes con alta carga o condiciones exigentes, la inspección debe realizarse semestralmente para garantizar operación segura y prolongar la vida útil del equipo.
