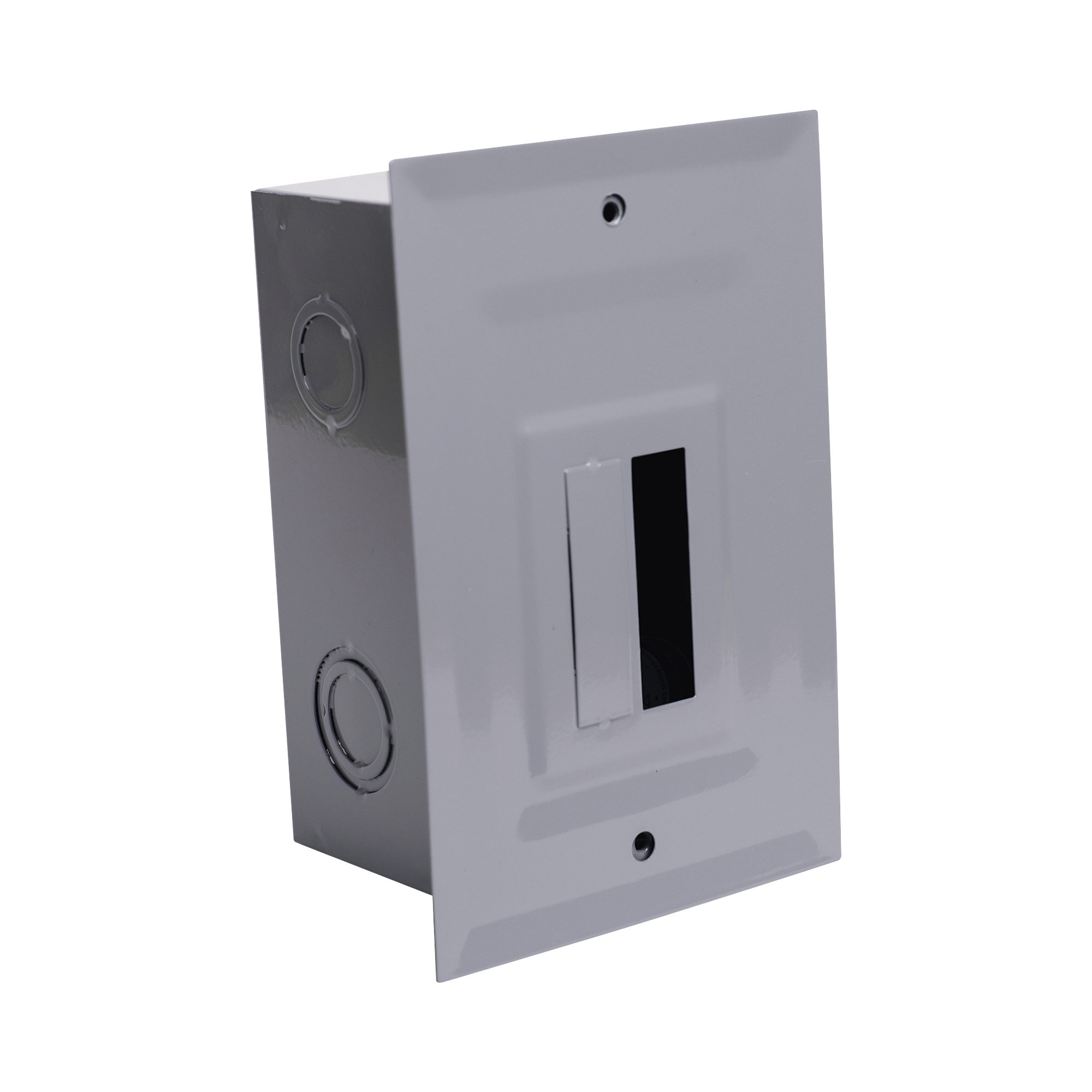

Centro de Carga Empotrar 2 Polos 50A 1 Fase 3 Hilos 120/240V 10kA CHINT C2Q02E
- SKU / Modelo: C2Q02E
- Marca: CHINT
- Categoría: Centros de Carga, Interruptores y Protección
- Garantía: 1 año
Precio normal:
$ 163.99 MXN
Precio en oferta
$ 127.99MXN
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
C2Q02E
CHINT
✓
¡Listo!
Registramos tu solicitud. En cuanto C2Q02E vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Centro de Carga para Empotrar, 02 Polos, 50 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz
Modelo C2Q02E | Marca CHINT
50 A2 Polos120/240 VCA1 Fase 3 Hilos10 kAEmpotrarNOM-003-SCFI-2014
El centro de carga CHINT C2Q02E es un dispositivo de distribución eléctrica monofásico de 50 A con capacidad interruptiva de 10 kA, diseñado para montaje empotrado en sistemas de 120/240 VCA a 60 Hz. Este centro de carga de 2 polos con configuración de 1 fase y 3 hilos ofrece distribución eléctrica segura y certificada para instalaciones residenciales y comerciales ligeras en México.
Los centros de carga C2Q de CHINT integran sistema de zapatas con opresores y conectores tipo opresor que facilitan el cableado y aseguran conexiones eléctricas confiables con conductores de aluminio estañado. Este modelo cumple con NOM-003-SCFI-2014 y NMX-J-515-ANCE 2014, garantizando operación segura y cumplimiento normativo en el territorio nacional.
Beneficios Principales
- Capacidad interruptiva de 10 kA que protege circuitos contra sobrecorrientes y cortocircuitos en instalaciones residenciales y comerciales ligeras
- Sistema de zapatas con opresores y conectores tipo opresor que simplifican la instalación y garantizan conexiones seguras sin necesidad de herramientas especializadas
- Configuración 1 fase 3 hilos (L1, L2, N) que permite distribución balanceada de cargas eléctricas a 120/240 VCA en sistemas monofásicos
- Certificación NOM-003-SCFI-2014 y NMX-J-515-ANCE 2014 que asegura cumplimiento normativo mexicano para comercialización e instalación legal
- Construcción en color gris para montaje empotrado que permite integración estética en muros y tableros de distribución eléctrica
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Voltaje de operación | 120/240 VCA |
| Corriente nominal | 50 A |
| Configuración | 1 Fase, 3 Hilos |
| Número de polos | 2 Polos |
| Capacidad de interruptores | 2 Interruptores 1P |
| Configuración de hilos | L1, L2, N |
| Capacidad interruptiva | 10 kA |
| Frecuencia | 50/60 Hz |
| Tipo de conexiones | Aluminio estañado |
| Sistema de conexión | Zapatas con opresores |
| Tipo de conectores | Opresor |
| Color | Gris |
| Tipo de montaje | Empotrar |
| Dimensiones caja (Largo x Alto x Profundo) | 95 mm x 160 mm x 75 mm |
| Dimensiones tapa (Largo x Alto) | 125 mm x 185 mm |
| Certificaciones | NOM-003-SCFI-2014, NMX-J-515-ANCE 2014 |
Aplicaciones Recomendadas
🏠 Distribución eléctrica residencialProtección y distribución de circuitos eléctricos en viviendas, casas y departamentos con sistemas monofásicos de 120/240 VCA
🏢 Instalaciones comerciales ligerasCentros de carga para oficinas pequeñas, consultorios, locales comerciales y espacios de trabajo con demanda eléctrica moderada
⚡ Sistemas de distribución versátilesTableros de distribución eléctrica para remodelaciones, ampliaciones y nuevas construcciones que requieren certificación NOM
🔧 Proyectos de instalación eléctricaSolución certificada para electricistas e instaladores profesionales que buscan cumplimiento normativo y facilidad de cableado
Preguntas Frecuentes
¿Qué significa la configuración 1 Fase 3 Hilos del centro de carga CHINT C2Q02E?
La configuración 1 Fase 3 Hilos del centro de carga C2Q02E significa que tiene dos líneas vivas (L1 y L2) y un neutro (N), permitiendo operar circuitos a 120 VCA entre cada línea y el neutro, o a 240 VCA entre las dos líneas vivas. Esta configuración es estándar en sistemas monofásicos residenciales y comerciales ligeros en México.
¿Cuántos interruptores termomagnéticos puedo instalar en el C2Q02E?
El centro de carga C2Q02E tiene capacidad para 2 interruptores monopolares (1P), uno por cada polo. Cada interruptor puede conectarse a una de las líneas vivas (L1 o L2) y compartir el neutro común, permitiendo proteger hasta 2 circuitos independientes a 120 VCA.
¿Qué significa la capacidad interruptiva de 10 kA del centro de carga CHINT?
La capacidad interruptiva de 10 kA (kiloamperes) del centro de carga C2Q02E indica que puede interrumpir de manera segura corrientes de cortocircuito de hasta 10,000 amperes sin sufrir daños. Esta capacidad es adecuada para instalaciones residenciales y comerciales ligeras típicas en México.
¿El centro de carga C2Q02E cumple con las normas eléctricas mexicanas?
Sí, el centro de carga CHINT C2Q02E está certificado bajo NOM-003-SCFI-2014 y NMX-J-515-ANCE 2014, cumpliendo plenamente con los requisitos de seguridad eléctrica y especificaciones técnicas para centros de carga comercializados e instalados en México. Estas certificaciones garantizan su legalidad y confiabilidad.
¿Qué tipo de conductor se conecta al centro de carga C2Q02E?
El centro de carga C2Q02E está diseñado para trabajar con conexiones de aluminio estañado mediante sistema de zapatas con opresores. Este sistema de conectores tipo opresor facilita una conexión segura y sencilla tanto para conductores de aluminio como de cobre debidamente preparados.
¿Cuáles son las dimensiones del centro de carga para planificar la instalación empotrada?
La caja del centro de carga C2Q02E mide 95 mm de largo x 160 mm de alto x 75 mm de profundidad, mientras que la tapa mide 125 mm de largo x 185 mm de alto. Estas dimensiones compactas permiten instalación empotrada en muros estándar con facilidad.
📎 Descargas:📄 Ficha Técnica
