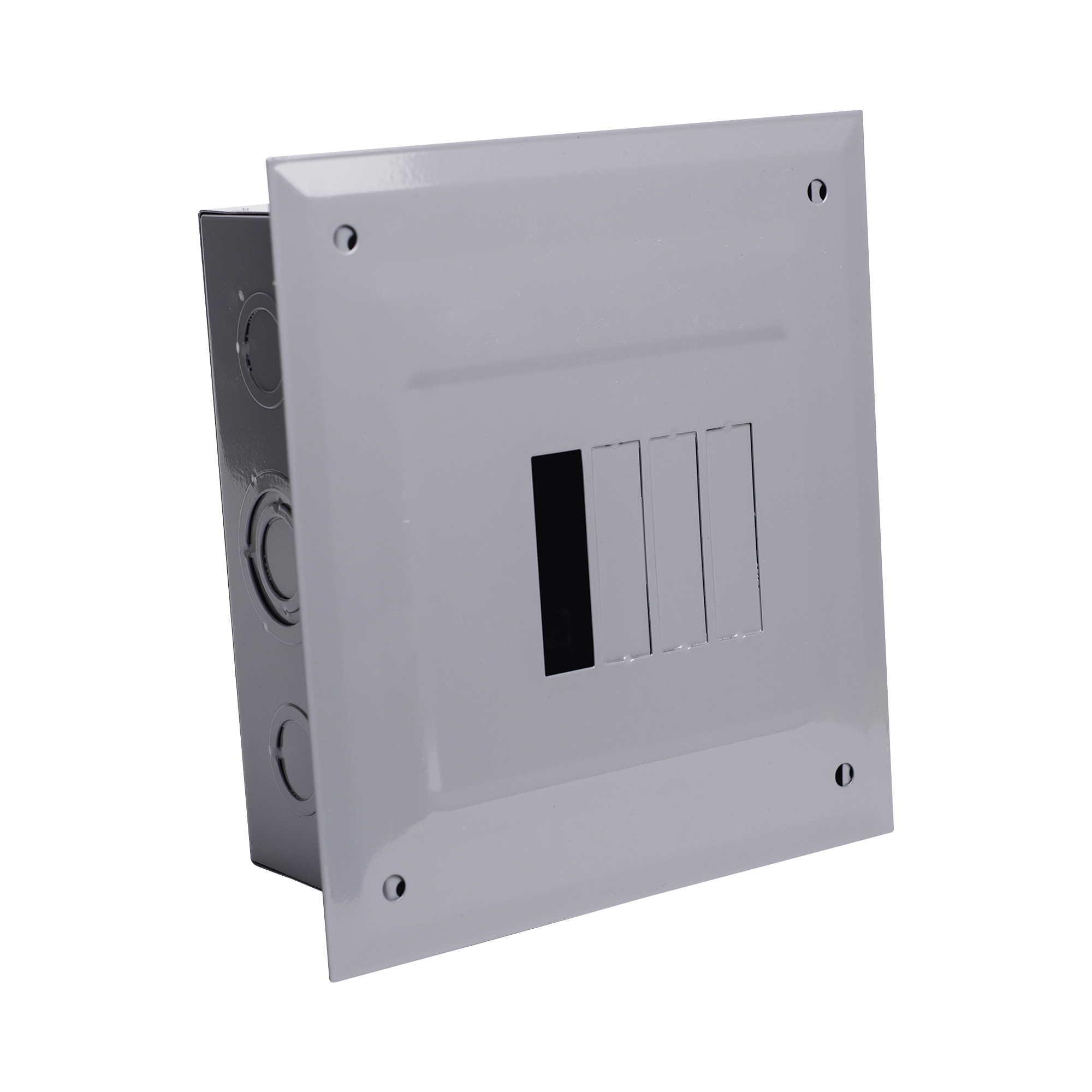

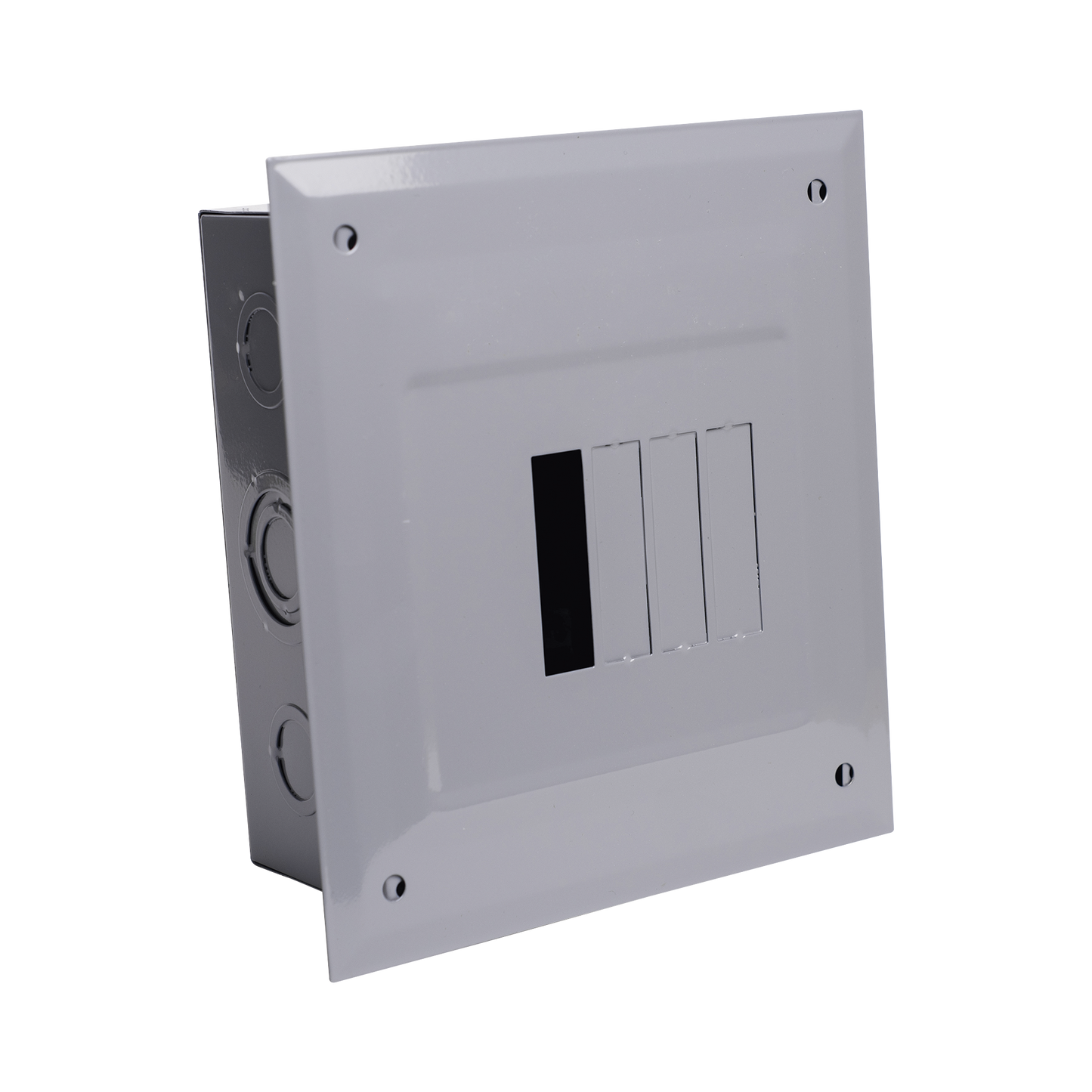

Centro de Carga para Empotrar, 04 Polos, 100 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz

CHINT C2Q04E

100 A120/240 VCA4 Polos1 Fase 3 Hilos10 kAEmpotrar

El centro de carga CHINT C2Q04E es un tablero de distribución eléctrica para empotrar con capacidad de 100 A y voltaje de operación de 120/240 VCA a 60 Hz, diseñado para sistemas monofásicos de 3 hilos. Con capacidad interruptiva de 10 kA y configuración de 4 polos (1P 1P 2P 1P), este centro de carga incorpora conectores tipo opresor para una instalación más sencilla y segura, permitiendo conexiones de aluminio estañado.

Los centros de carga de la serie C2Q representan la solución ideal para la distribución eléctrica en instalaciones residenciales y comerciales ligeras en México, cumpliendo con las normas NOM-003-SCFI-2014 y NMX-J-515-ANCE-2014. Su diseño compacto con caja de 165 x 185 x 75 mm y tapa de 190 x 210 mm facilita su instalación empotrada, mientras que su capacidad de 4 circuitos monofásicos permite una distribución versátil y organizada de la energía eléctrica.

Beneficios Principales

  • Conectores tipo opresor que simplifican la instalación y garantizan una conexión más segura y confiable
  • Capacidad interruptiva de 10 kA para protección efectiva contra cortocircuitos en instalaciones residenciales y comerciales ligeras
  • Configuración de 4 polos (1P 1P 2P 1P) que proporciona flexibilidad para distribuir circuitos monofásicos según las necesidades específicas
  • Cumplimiento con normas mexicanas NOM-003-SCFI-2014 y NMX-J-515-ANCE-2014 para garantizar seguridad y calidad
  • Diseño para empotrar con dimensiones compactas que optimiza el espacio de instalación
  • Compatible con aluminio estañado en conexiones para mayor versatilidad de instalación

Especificaciones Tecnicas

Característica Especificación
Corriente nominal 100 A
Voltaje de operación 120/240 VCA
Frecuencia 50/60 Hz
Configuración 1 Fase, 3 Hilos
Número de polos 4 Polos
Disposición de polos 1P 1P 2P 1P
Capacidad interruptiva 10 kA
Tipo de conexiones Aluminio estañado
Tipo de conectores Tipo opresor
Tipo de montaje Empotrar
Color Gris
Dimensiones de caja (Largo x Alto x Profundo) 165 x 185 x 75 mm
Dimensiones de tapa (Largo x Alto) 190 x 210 mm
Certificaciones NOM-003-SCFI-2014, NMX-J-515-ANCE-2014

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesDistribución eléctrica en casas habitación, departamentos y condominios para alimentar circuitos de iluminación y contactos
🏢 Comercios LigerosTableros de distribución en locales comerciales, oficinas pequeñas y negocios con cargas eléctricas moderadas
🔌 Subdivisión de CircuitosDistribución de circuitos derivados desde tableros principales en instalaciones que requieren organización de cargas
🛠️ Remodelaciones EléctricasSustitución o ampliación de centros de carga existentes en proyectos de modernización de instalaciones eléctricas

Preguntas Frecuentes

¿Qué significa la configuración 1 Fase 3 Hilos del centro de carga C2Q04E?
La configuración 1 Fase 3 Hilos del CHINT C2Q04E indica que recibe alimentación monofásica con tres conductores: dos líneas (L1 y L2) a 120 V cada una respecto al neutro, y el conductor neutro (N). Entre las dos líneas se obtienen 240 V, permitiendo alimentar tanto circuitos de 120 V como de 240 V. Esta configuración es estándar en instalaciones residenciales mexicanas.
¿Cuál es la capacidad interruptiva de 10 kA y por qué es importante?
La capacidad interruptiva de 10 kA (10,000 amperes) del C2Q04E es la corriente máxima de cortocircuito que el centro de carga puede interrumpir de forma segura sin dañarse. Este valor es adecuado para la mayoría de instalaciones residenciales y comerciales ligeras en México, donde las corrientes de cortocircuito típicas están por debajo de este nivel.
¿Qué son los conectores tipo opresor y qué ventajas ofrecen?
Los conectores tipo opresor del CHINT C2Q04E son terminales que sujetan el conductor mediante un tornillo que presiona directamente sobre el cable, sin necesidad de formar orejas o usar zapatas. Esto facilita la instalación, reduce el tiempo de montaje, proporciona una conexión más segura y permite trabajar con conductores de aluminio estañado de manera eficiente.
¿Qué significa la disposición de polos 1P 1P 2P 1P en este centro de carga?
La disposición 1P 1P 2P 1P del C2Q04E indica la configuración de espacios para interruptores: tres espacios para interruptores monopolares (1P) y un espacio para un interruptor bipolar (2P). Los interruptores 1P sirven para circuitos de 120 V, mientras que el espacio 2P permite instalar un interruptor de 240 V para equipos como calentadores, aires acondicionados o secadoras.
¿Este centro de carga cumple con las normas mexicanas?
Sí, el centro de carga CHINT C2Q04E cumple con NOM-003-SCFI-2014 (especificaciones de seguridad) y NMX-J-515-ANCE-2014 (requisitos técnicos para centros de carga), garantizando que el producto ha sido certificado para su uso seguro en instalaciones eléctricas mexicanas y cumple con los estándares de calidad exigidos por las autoridades.
