Centro de Carga Sobreponer 6 Polos 60A 1 Fase 3 Hilos 120/240V AC 60Hz CHINT C2Q06S
- SKU / Modelo: C2Q06S
- Marca: CHINT
- Categoría: Herramientas
- Garantía: 1 año
Precio normal:
$ 715.99 MXN
Precio en oferta
$ 558.99MXN
Envío calculado al finalizar la compra.
8 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

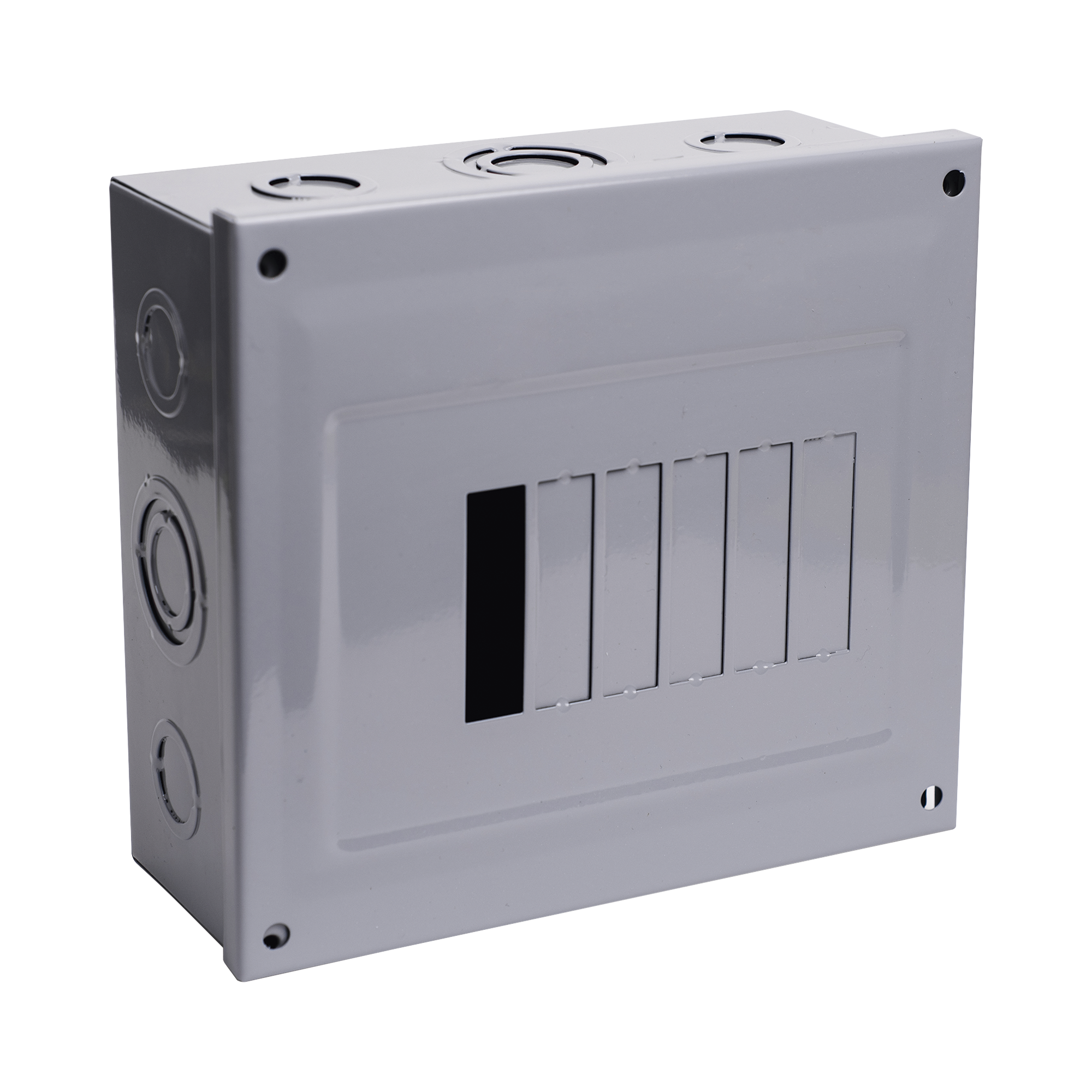

Centro de Carga para Sobreponer, 06 Polos, 60 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz
Modelo C2Q06S - CHINT
6 Polos60 Amperes1 Fase 3 Hilos120/240V AC60HzSobreponer
El Centro de Carga C2Q06S de CHINT es un dispositivo de distribución eléctrica residencial o comercial ligero con capacidad de 60 amperes, diseñado para instalación sobrepuesta en sistemas monofásicos de 120/240V AC a 60Hz según normativas NOM-001-SEDE. Cuenta con 6 polos para distribución de circuitos derivados, ideal para tableros eléctricos compactos en viviendas, locales comerciales y pequeñas instalaciones industriales.
Este centro de carga facilita la organización y protección de circuitos eléctricos mediante interruptores termomagnéticos. Su diseño de sobreponer elimina la necesidad de empotrar en pared, reduciendo tiempo de instalación y costos de obra. Compatible con interruptores CHINT de inserción atornillable y diseñado para soportar cargas continuas de hasta 60A en sistemas de distribución de energía de baja tensión.
Beneficios Principales
- Capacidad de 60 amperes para alimentar hasta 6 circuitos derivados independientes en instalaciones residenciales y comerciales
- Instalación sobrepuesta que simplifica el montaje sin necesidad de obra civil ni empotrado en muros
- Sistema monofásico 3 hilos (120/240V AC) estándar en instalaciones mexicanas según NOM-001-SEDE
- Construcción robusta CHINT con gabinete metálico resistente a impactos y protección contra contacto accidental
- 6 espacios para interruptores termomagnéticos permitiendo expansión y reorganización de circuitos
- Compatibilidad total con interruptores CHINT estándar para reemplazo y mantenimiento simplificado
- Diseño compacto que optimiza espacio en cuartos de servicio, cocinas, talleres y áreas técnicas
- Barras conductoras de cobre de alta conductividad para distribución eficiente de corriente
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Cantidad de Polos | 6 polos |
| Corriente Nominal | 60 Amperes |
| Tipo de Fase | 1 Fase 3 Hilos (L1, L2, Neutro) |
| Voltaje de Operación | 120/240V AC |
| Frecuencia | 60 Hz |
| Tipo de Instalación | Sobreponer (montaje en superficie) |
| Material del Gabinete | Lámina de acero pintado |
| Barras Conductoras | Cobre estañado |
| Normativas Aplicables | NOM-001-SEDE, IEC 60439 |
| Temperatura de Operación | -5°C a 40°C |
| Grado de Protección | IP20 (uso interior) |
| Dimensiones Aproximadas | 250 x 180 x 85 mm |
Contenido del Paquete
1x C2Q06S Centro de Carga 6 Polos1x Juego de Tornillería para Montaje1x Manual de Instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesDistribución de circuitos en casas habitación para iluminación, contactos, aires acondicionados y electrodomésticos
🏢 Locales ComercialesCentros de carga para tiendas, oficinas pequeñas, consultorios y comercios que requieren distribución compacta
🔧 Talleres y BodegasAlimentación de circuitos para herramientas eléctricas, iluminación perimetral y equipos de trabajo ligero
⚡ Subcuadros EléctricosDerivación de circuitos secundarios desde tableros principales en edificios multifamiliares
Productos Complementarios
Interruptores Termomagnéticos CHINTInterruptores de 1P, 2P, 3P en capacidades 10A-40A compatibles con sistema C2Q
Interruptor Principal CHINTInterruptor general 2P 60A para protección de entrada al centro de carga
Cable THW Calibre 6 AWGCable conductor recomendado para alimentación principal del centro de carga según capacidad de 60A
Tierras Físicas y Barras AterramientoSistema de puesta a tierra para conexión del neutro y protección de la instalación
Preguntas Frecuentes
¿Qué tipo de interruptores debo usar con este centro de carga?
El C2Q06S es compatible con interruptores termomagnéticos CHINT de inserción atornillable en configuraciones 1P (monopolar) y 2P (bipolar). Puede instalar hasta 6 interruptores monopolares o 3 bipolares, o combinaciones que no excedan 6 espacios. Verifique que la corriente de los interruptores no exceda los 60A totales del sistema.
¿Requiere interruptor principal o viene incluido?
Este centro de carga NO incluye interruptor principal. Debe adquirir por separado un interruptor termomagnético bipolar de 60A como protección general, o bien contar con un interruptor principal en el tablero de acometida que alimente este subcuadro.
¿Qué calibre de cable necesito para alimentar este centro de carga?
Para una carga de 60 amperes se recomienda utilizar cable THW o THHN calibre 6 AWG en cobre para la alimentación principal, según NOM-001-SEDE tabla 310-16. Para distancias mayores o cargas continuas considere calibre 4 AWG. Consulte con un electricista certificado para dimensionamiento específico.
¿Puedo instalarlo en exteriores o áreas húmedas?
No, este centro de carga tiene grado de protección IP20, diseñado exclusivamente para uso interior en ambientes secos. Para instalaciones en exteriores o áreas húmedas requiere un gabinete adicional con protección mínima IP54 o NEMA 3R.
¿Cómo se realiza la conexión de fase dividida 120/240V?
En sistemas 1 fase 3 hilos recibe dos líneas vivas (L1 y L2) a 120V cada una respecto al neutro, y 240V entre ellas. Las barras internas distribuyen alternadamente 120V para circuitos de iluminación/contactos, mientras que circuitos bipolares conectados a L1+L2 entregan 240V para equipos de alta potencia como aires acondicionados, calentadores o secadoras.
📎 Descargas:📄 Ficha Técnica
