Centro de Carga para Sobreponer 8 Polos 100A 1 Fase 3 Hilos 120/240 VAC CHINT C2Q08S
- SKU / Modelo: C2Q08S
- Marca: CHINT
- Categoría: Herramientas
- Garantía: 1 año
Precio normal:
$ 666.99 MXN
Precio en oferta
$ 520.99MXN
Envío calculado al finalizar la compra.
20 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

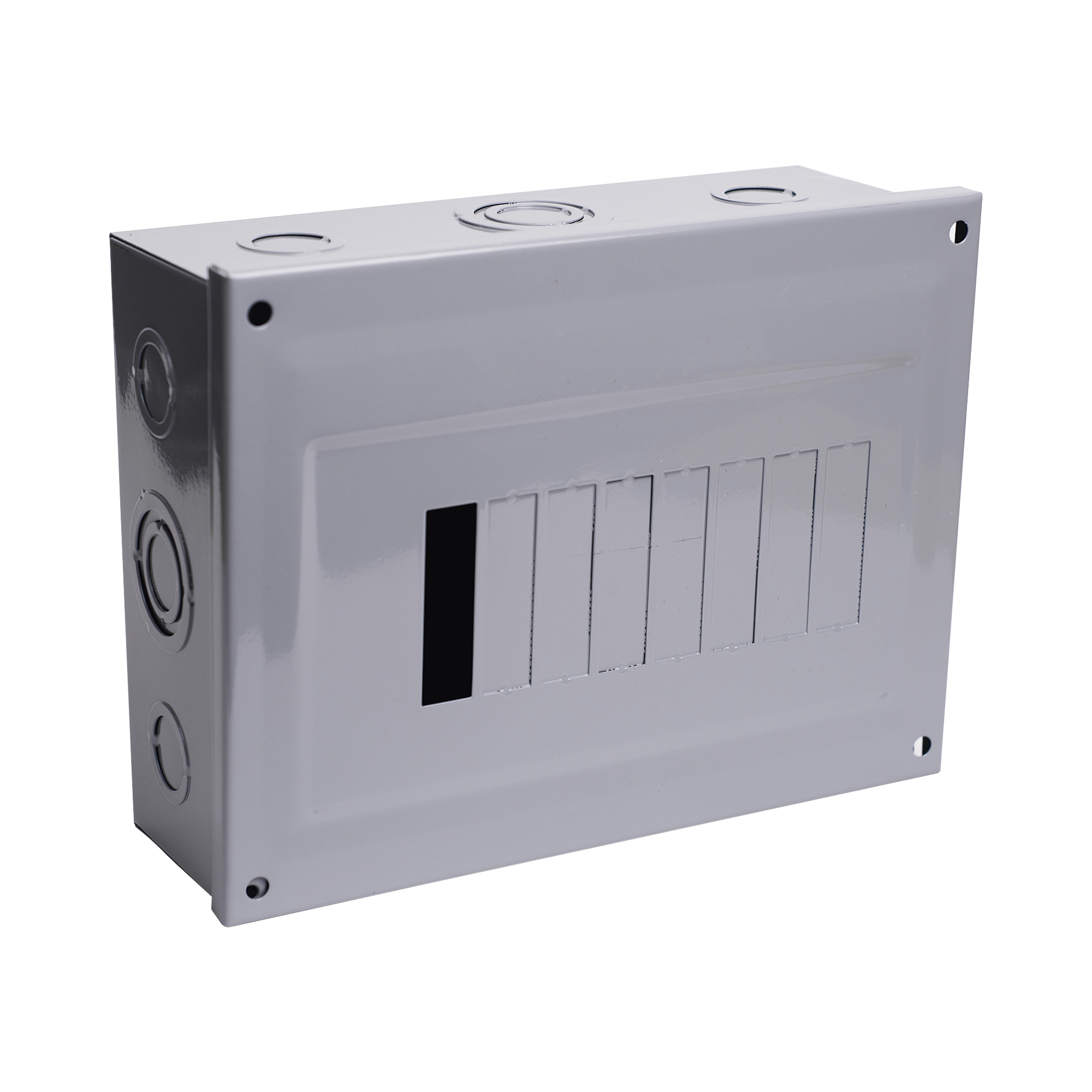

Centro de Carga para Sobreponer, 08 Polos, 100 A, 1 Fase 3 Hilos, 120/240 V AC, 60Hz
Modelo: C2Q08S | Marca: CHINT
100 Amperes8 Polos1 Fase 3 Hilos120/240 VACSobreponer60 Hz
El centro de carga C2Q08S es un tablero eléctrico residencial de 8 polos con capacidad de 100 amperes, diseñado para distribución monofásica a 3 hilos (120/240 VAC, 60 Hz) conforme a normas NOM-001-SEDE y UL 67. Este centro de carga tipo sobreponer permite la instalación rápida y segura de interruptores termomagnéticos para la protección de circuitos derivados en instalaciones residenciales, comerciales ligeras y departamentales hasta 8 circuitos independientes.
Fabricado por CHINT con materiales de alta resistencia dieléctrica y gabinete metálico con tratamiento anticorrosivo, el C2Q08S garantiza operación segura en ambientes interiores. Su configuración de barras de cobre electrolítico de alta conductividad (99.9% IACS) permite distribución eficiente de corriente con baja resistencia térmica, soportando hasta 100A de corriente nominal continua sin sobrecalentamiento. Ideal para modernización de instalaciones eléctricas existentes o nuevas construcciones que requieren distribución monofásica confiable.
Beneficios Principales
- Capacidad de 8 circuitos derivados con barras de 100 amperes para protección independiente de cada línea eléctrica
- Instalación tipo sobreponer que facilita montaje en muros de tablaroca, concreto o paneles sin necesidad de empotrar
- Barras de distribución de cobre electrolítico de alta pureza (99.9% IACS) que minimizan pérdidas resistivas y calentamiento
- Configuración 1 fase 3 hilos (L1, L2, Neutro) estándar en sistemas residenciales 120/240 VAC según NOM-001-SEDE
- Gabinete metálico con recubrimiento anticorrosivo y puertas con sistema de cierre seguro para evitar acceso no autorizado
- Compatible con interruptores termomagnéticos CHINT y otras marcas estándar de riel DIN o montaje rápido
- Cumplimiento de normas NOM-001-SEDE, UL 67 y NEMA PB 1.1 para centros de carga residenciales
- Diseño compacto que optimiza espacio en cuartos de servicio, cocheras o áreas de instalación eléctrica limitadas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Número de polos | 8 polos |
| Corriente nominal | 100 Amperes |
| Voltaje nominal | 120/240 VAC |
| Configuración de fases | 1 Fase 3 Hilos (L1, L2, Neutro) |
| Frecuencia | 60 Hz |
| Tipo de montaje | Sobreponer (superficie) |
| Material del gabinete | Lámina de acero con tratamiento anticorrosivo |
| Material de barras | Cobre electrolítico 99.9% IACS |
| Temperatura de operación | -5°C a +40°C |
| Grado de protección | IP20 (uso interior) |
| Normativas | NOM-001-SEDE, UL 67, NEMA PB 1.1 |
| Dimensiones aproximadas | Consultar ficha técnica específica |
| Peso aproximado | 3.5 kg - 4.5 kg (varía según modelo) |
Contenido del Paquete
1x Centro de Carga C2Q08S1x Barra de neutro1x Barra de tierra físicaTornillería de montajeManual de instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesCasas habitación, departamentos y condominios con distribución monofásica hasta 8 circuitos derivados
🏢 Comercios LigerosPequeños locales comerciales, consultorios, oficinas y puntos de venta con demanda eléctrica moderada
🔧 Modernización EléctricaSustitución de tableros obsoletos o ampliación de circuitos en instalaciones existentes
🏗️ Obra NuevaDesarrollos habitacionales, edificios multifamiliares y construcciones nuevas que requieren distribución monofásica
Productos Complementarios
Interruptores TermomagnéticosPastillas de 1 o 2 polos desde 10A hasta 60A compatibles con el sistema CHINT para protección de circuitos derivados
Interruptor Principal 2P 100AInterruptor termomagnético de 2 polos 100A para protección general del centro de carga antes del medidor
Cable THW/THHN Calibre 8 AWGConductor de cobre para acometida principal que soporte hasta 100A según NOM-001-SEDE Tabla 310-15(B)(16)
Barra de Tierra AisladaBarra adicional para separación de neutro y tierra en instalaciones que requieren sistema de tierras independiente
Preguntas Frecuentes
¿Qué tipo de interruptores puedo instalar en este centro de carga?
El C2Q08S es compatible con interruptores termomagnéticos CHINT de riel estándar y la mayoría de marcas comerciales que cumplan con normas UL 489 y NOM-003-SCFI. Acepta tanto interruptores de 1 polo (para circuitos de 120V) como de 2 polos (para circuitos de 240V como aires acondicionados, secadoras o calentadores). Se recomienda consultar la tabla de compatibilidad del fabricante o utilizar interruptores de la misma marca para garantizar ajuste perfecto y operación segura.
¿Cuál es la diferencia entre centro de carga para sobreponer y empotrar?
Los centros de carga para sobreponer se instalan directamente sobre la superficie del muro mediante tornillos y taquetes, quedando el gabinete completamente visible. Son ideales para instalaciones donde no se puede o no se desea romper el muro (muros de concreto, instalaciones retrofitadas, áreas industriales). Los centros para empotrar se colocan dentro de una caja metálica insertada en el muro durante la construcción, quedando a ras de pared con acabado más estético, preferidos en instalaciones residenciales nuevas.
¿Este centro de carga requiere interruptor principal integrado?
El modelo C2Q08S no incluye interruptor principal integrado de fábrica. Según NOM-001-SEDE artículo 408-36, se debe instalar un medio de desconexión (interruptor termomagnético de 2 polos, 100A) antes del centro de carga o en el primer espacio disponible del tablero. Esto permite desconectar completamente el centro de carga para mantenimiento seguro. Alternativamente, si la acometida ya cuenta con interruptor principal en el medidor o en tablero upstream, puede omitirse dentro del centro de carga.
¿Cuántos circuitos de 120V y de 240V puedo instalar en 8 polos?
Con 8 polos disponibles puedes instalar: (A) Hasta 8 circuitos independientes de 120V utilizando interruptores de 1 polo en cada espacio, conectando alternativamente a L1 o L2 para balanceo de fases. (B) Combinación mixta, por ejemplo: 4 circuitos de 120V (4 polos de 1P) + 2 circuitos de 240V (4 polos de 2P). (C) Hasta 4 circuitos de 240V exclusivamente utilizando interruptores de 2 polos que ocupan 2 espacios cada uno. Se recomienda balancear cargas entre L1 y L2 para evitar sobrecarga de neutro según NOM-001-SEDE 220-61.
¿Qué calibre de cable debo usar para la acometida de 100A?
Según NOM-001-SEDE Tabla 310-15(B)(16), para una acometida monofásica de 100 amperes a 75°C se requiere mínimo cable de cobre calibre 8 AWG con aislamiento THHN/THWN o THW (3 conductores: L1, L2, Neutro). Para distancias mayores a 30 metros considerar calibre 6 AWG para compensar caída de tensión. El conductor de tierra física debe ser mínimo calibre 8 AWG de cobre desnudo o aislado verde según Tabla 250-122. Siempre verificar con cálculo de carga real y consultar a electricista certificado.
📎 Descargas:📄 Ficha Técnica
