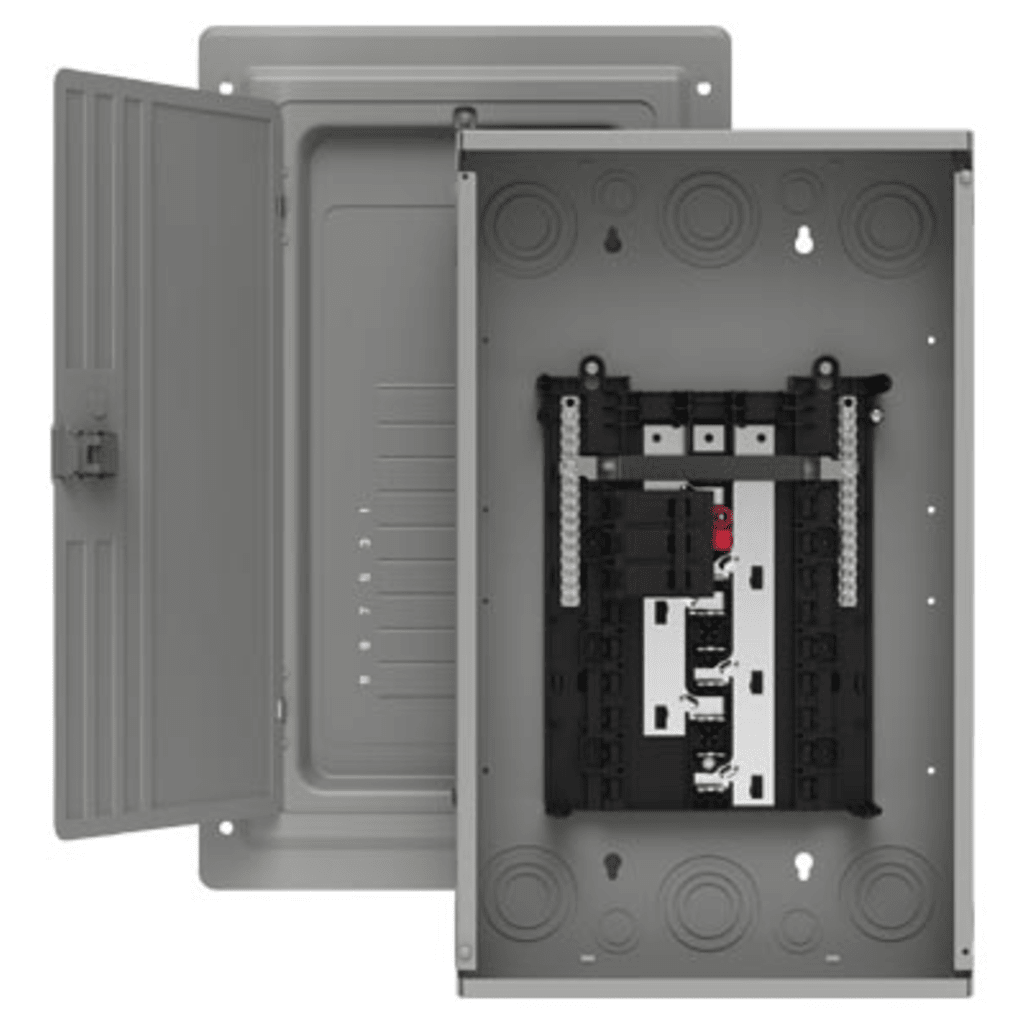

Centro de carga trifásico 3 Fases, 4 Hilos para interruptores QP, de 12 polos - 24 circuitos, 120/240vca, Barras de aluminio 100 Amp, Nema 1, uso interior. Incluye tapa.
Centro de carga trifásico 3 Fases, 4 Hilos para interruptores QP, de 12 polos - 24 circuitos, 120/240vca, Barras de aluminio 100 Amp, Nema 1, uso interior. Incluye tapa.

Centro de Carga Trifásico 3F 4H 12 Polos 24 Circuitos 100A Barras Aluminio NEMA 1 Siemens S1224B3100

Precio normal: $ 15,238.99 MXN
Precio en oferta
$ 11,904.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

4 en stock
¡Solo quedan 4! ¡Ordene pronto!
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Centro de carga trifásico 3 Fases, 4 Hilos para interruptores QP, de 12 polos - 24 circuitos, 120/240vca, Barras de aluminio 100 Amp, Nema 1, uso interior. Incluye tapa.

Modelo: S1224B3100 | Marca: SIEMENS

12 Polos / 24 CircuitosTrifásico 3F 4H120/240 Vca100 AmperesNEMA 1 InteriorInterruptores QPBarras AluminioIncluye Tapa

El Centro de Carga Trifásico Siemens S1224B3100 es un tablero de distribución eléctrica de 3 fases y 4 hilos diseñado para instalaciones residenciales, comerciales e industriales ligeras en interiores, con capacidad de 100 Amperes en tensión 120/240 Vca. Incorpora configuración de 12 polos que permite instalar hasta 24 circuitos derivados utilizando interruptores termomagnéticos tipo QP de Siemens, con barras de distribución de aluminio de alta conductividad que garantizan distribución eficiente de corriente. Este centro de carga cumple con clasificación NEMA 1 para uso interior en ambientes secos, proporcionando protección certificada según estándares eléctricos NOM-001-SEDE para instalaciones trifásicas industriales y comerciales de hasta 240 voltios.

El diseño del centro de carga S1224B3100 con barras de aluminio de 100A asegura conexión robusta y bajo calentamiento incluso a plena carga, mientras que su estructura de 12 espacios físicos permite expansión modular de circuitos mediante interruptores tipo QP de media pulgada, acomodando desde 12 interruptores de un polo hasta combinaciones que suman 24 espacios totales. La inclusión de tapa frontal garantiza protección de componentes internos y seguridad del operador, haciendo este tablero ideal para centralizar la distribución eléctrica en naves industriales, centros comerciales, instalaciones de manufactura, edificios de oficinas y desarrollos habitacionales que requieren alimentación trifásica confiable.

Beneficios Principales

  • Distribución trifásica 3 fases 4 hilos para instalaciones comerciales e industriales con tensión 120/240 Vca según NOM-001-SEDE
  • Configuración de 12 polos que permite hasta 24 circuitos derivados usando interruptores tipo QP de Siemens para máxima flexibilidad
  • Barras de aluminio de 100 Amperes con alta conductividad y bajo calentamiento a plena carga para operación continua
  • Clasificación NEMA 1 para uso interior en ambientes secos, protegiendo componentes de polvo y contacto accidental
  • Compatibilidad exclusiva con interruptores termomagnéticos QP de Siemens garantizando ajuste perfecto y certificaciones vigentes
  • Incluye tapa frontal de protección para seguridad del operador y cumplimiento de códigos eléctricos
  • Construcción robusta con montaje empotrado o superficial para instalación versátil en muros y gabinetes
  • Diseño modular que facilita expansión futura de circuitos sin reemplazar el tablero principal
  • Marca Siemens con respaldo de ingeniería alemana y disponibilidad de refacciones en México

Especificaciones Técnicas

Característica Especificación
Modelo S1224B3100
Marca SIEMENS
Tipo de Centro de Carga Trifásico 3 Fases 4 Hilos
Número de Polos 12 Polos
Capacidad de Circuitos Hasta 24 Circuitos Derivados
Tensión Nominal 120/240 Vca
Corriente Nominal Barras 100 Amperes
Material de Barras Aluminio
Tipo de Interruptores Interruptores Termomagnéticos QP Siemens
Clasificación NEMA NEMA 1 (Uso Interior Ambiente Seco)
Incluye Tapa Sí, Tapa Frontal Protectora
Aplicación Residencial, Comercial, Industrial Ligera Interior
Montaje Empotrado o Superficial
Cumplimiento Normativo NOM-001-SEDE, UL Listed

Contenido del Paquete

1x Centro de Carga Trifásico S1224B31001x Tapa Frontal ProtectoraBarras de Distribución Aluminio 100A PreinstaladasManual de Instalación Siemens

Aplicaciones Recomendadas

🏭 Naves IndustrialesDistribución centralizada trifásica para maquinaria y equipos de manufactura hasta 100A por fase
🏢 Edificios ComercialesAlimentación de circuitos de iluminación, aires acondicionados y equipos comerciales en oficinas
🏗️ Desarrollos ResidencialesTablero principal para residencias de alto consumo con bombas, calentadores y electrodomésticos trifásicos
🏬 Centros ComercialesDistribución de circuitos derivados para locales comerciales, áreas comunes y sistemas de respaldo
🔧 Talleres MecánicosAlimentación de herramientas eléctricas trifásicas, compresores y equipos de soldadura industrial
🍽️ Cocinas IndustrialesCircuitos dedicados para hornos, estufas, freidoras y sistemas de refrigeración de alto consumo

Preguntas Frecuentes

¿Qué tipo de interruptores puedo instalar en el centro de carga S1224B3100?
Este centro de carga está diseñado exclusivamente para interruptores termomagnéticos tipo QP de Siemens. Los interruptores QP son de media pulgada de ancho, permitiendo instalar 2 interruptores por cada espacio físico (tandem). Puede instalar interruptores de 1, 2 o 3 polos según la configuración de sus circuitos derivados. NO utilice interruptores de otras marcas ya que no cumplen con las certificaciones UL y NOM cuando se combinan con este tablero.
¿Cuál es la diferencia entre 12 polos y 24 circuitos?
El centro de carga tiene 12 espacios físicos (polos). Cada espacio puede acomodar 1 interruptor de un polo o 2 interruptores tipo tandem QP de Siemens. Por lo tanto, la capacidad máxima es de 24 circuitos derivados cuando se usan interruptores tandem en todos los espacios, o 12 circuitos si se usan interruptores de un polo estándar. Interruptores de 2 o 3 polos ocupan múltiples espacios físicos.
¿Este centro de carga es adecuado para instalación exterior?
NO. El modelo S1224B3100 tiene clasificación NEMA 1, lo que significa que está diseñado exclusivamente para uso en interiores en ambientes secos. Si requiere un centro de carga para instalación exterior o en ambientes húmedos, debe seleccionar un modelo con clasificación NEMA 3R o superior que incluya gabinete a prueba de intemperie.
¿Qué calibre de cable alimentador necesito para 100 Amperes?
Para una instalación de 100 Amperes trifásicos a 240V, según NOM-001-SEDE debe utilizar cable de alimentación calibre 1 AWG de cobre o 2/0 AWG de aluminio como mínimo para los conductores de fase. El conductor neutro puede ser calibre 2 AWG cobre o 1/0 aluminio. El conductor de tierra debe ser mínimo calibre 8 AWG cobre. Estos calibres son para longitudes menores a 30 metros; para distancias mayores consulte las tablas de caída de voltaje en NOM-001-SEDE.
¿Necesito interruptor principal o puedo usar este centro de carga como MLO?
El modelo S1224B3100 es un centro de carga tipo MLO (Main Lug Only), es decir, NO incluye interruptor principal integrado. Debe ser alimentado desde un interruptor de desconexión externa o desde un tablero principal que ya tenga protección de 100A. Si requiere un centro de carga con interruptor principal integrado, debe seleccionar un modelo diferente de la serie Siemens que especifique "Main Breaker" en su descripción.
📎 Descargas:📄 Ficha Técnica📋 Manual
