Centro de Carga Trifásico 42 Espacios 225A 120/240V NEMA 1 Barra Aluminio Syscom S4242B3225
- SKU / Modelo: S4242B3225
- Marca: Syscom
- Categoría: Centros de Carga, Interruptores y Protección
- Garantía: 1 año
Precio normal:
$ 32,531.99 MXN
Precio en oferta
$ 25,414.99MXN
Envío calculado al finalizar la compra.
9 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

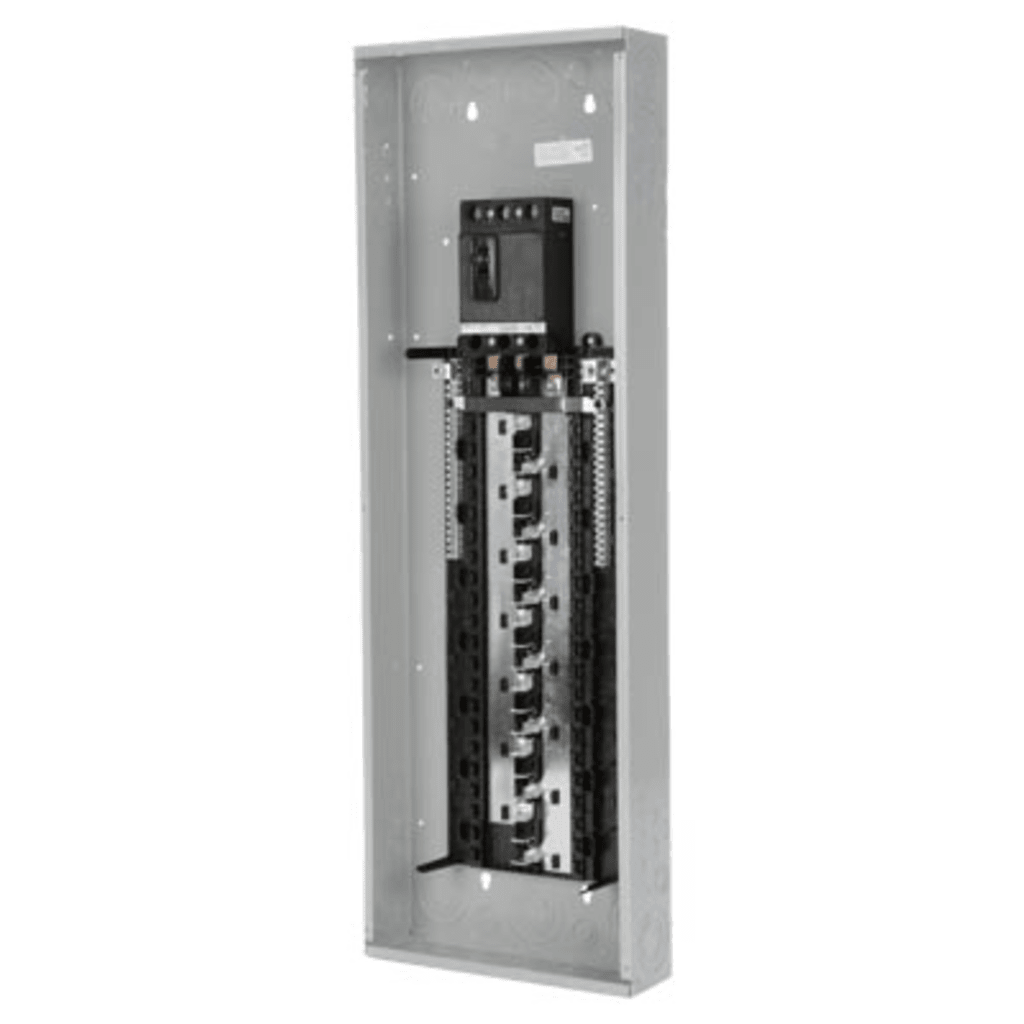

Centro de carga trifásico ES de 42 espacios, 120/240vca, Barra de aluminio, Nema 1, uso interior. Incluye tapa.
Modelo S4242B3225 | Marca Syscom
225 A42 Espacios120/240 VACTrifásico 4 hilosBarra AluminioNEMA Tipo 110 kAICIncluye Tapa
El centro de carga Syscom S4242B3225 es un tablero de distribución trifásico con capacidad de 225 A y voltaje de operación 120/240 VAC, diseñado para soportar hasta 42 circuitos individuales en configuración de 4 hilos. Este centro de carga cuenta con barra de aluminio, potencia de interrupción de 10 kAIC y cumple con norma NEMA Tipo 1 para uso en interiores, incluyendo tapa de fábrica e interruptor principal instalado.
El diseño Plug-On Neutral Ready del S4242B3225 permite instalación simplificada de interruptores automáticos con conexión rápida, reduciendo tiempos de montaje en proyectos residenciales, comerciales e industriales. La barra de aluminio garantiza conducción eficiente con menor peso comparado con cobre, mientras que la capacidad de 42 espacios de 1 pulgada cada uno ofrece flexibilidad para distribución de cargas en instalaciones eléctricas de mediana y alta demanda.
Beneficios Principales
- Capacidad de 42 circuitos individuales en 42 espacios de 1 pulgada, ideal para distribución completa en edificios residenciales, comerciales o industriales de mediana demanda
- Corriente nominal de 225 A con voltaje 120/240 VAC trifásico, adecuado para cargas equilibradas en sistemas de 4 hilos con neutro y tierra
- Potencia de interrupción de 10 kAIC que proporciona protección ante cortocircuitos en instalaciones estándar
- Barra de aluminio de alta conductividad que reduce peso del gabinete y facilita manejo durante instalación
- Diseño Plug-On Neutral Ready que simplifica conexión de interruptores AFCI y GFCI sin necesidad de pigtails adicionales
- Interruptor principal instalado de fábrica para desconexión segura de toda la carga del centro de carga
- Acabado gris profesional y tapa incluida que permite instalación inmediata cumpliendo NEMA Tipo 1 para uso interior
- Configuración trifásica 4 hilos compatible con cargas monofásicas 120 V, bifásicas 240 V y trifásicas, maximizando versatilidad
Especificaciones Técnicas
| Característica | Valor |
|---|---|
| Modelo | S4242B3225 |
| Marca | Syscom |
| Tipo de Centro de Carga | Trifásico 4 hilos |
| Corriente Nominal | 225 A |
| Voltaje de Operación | 120/240 VAC |
| Número de Espacios | 42 espacios (1 pulgada cada uno) |
| Capacidad de Circuitos | Hasta 42 circuitos |
| Potencia de Interrupción | 10 kAIC |
| Material de Barra | Aluminio |
| Diseño de Conexión | Plug-On Neutral Ready |
| Interruptor Principal | Instalado de fábrica |
| Norma de Gabinete | NEMA Tipo 1 |
| Uso Recomendado | Interior |
| Acabado | Gris |
| Incluye Tapa | Sí |
Contenido del Paquete
⚡ 1x Centro de Carga Trifásico S4242B3225🔧 1x Interruptor Principal 225 A (instalado de fábrica)🚪 1x Tapa para Gabinete
Aplicaciones Recomendadas
🏢 Edificios ComercialesDistribución eléctrica en oficinas, locales comerciales y pequeñas industrias con requerimientos de hasta 42 circuitos independientes para iluminación, climatización y equipos
🏘️ Complejos ResidencialesAlimentación principal en residencias de alto consumo, departamentos o condominios con múltiples cargas bifásicas y monofásicas simultáneas
🏭 Instalaciones Industriales LigerasCentros de distribución secundaria en talleres, bodegas y naves industriales para controlar maquinaria, iluminación y sistemas auxiliares
🏗️ Obras y ConstruccionesTableros de distribución temporal o permanente en proyectos de construcción con requerimientos trifásicos de mediana corriente
Productos Complementarios
Interruptores TermomagnéticosInterruptores de 1 polo (15A, 20A, 30A, 40A, 50A) y 2 polos (20A, 30A, 40A, 50A, 60A) compatibles con diseño Plug-On para protección individual de circuitos
Interruptores AFCI/GFCIInterruptores de falla de arco (AFCI) y falla a tierra (GFCI) con conexión Plug-On Neutral para circuitos de protección de personas y equipos sensibles
Tierra FísicaVarillas copperweld, conectores y cable desnudo calibre adecuado para sistema de puesta a tierra según NOM-001-SEDE
Cable de AlimentaciónCable THW o THWN calibre adecuado para acometida de 225 A según NOM-001-SEDE (típicamente calibre 4/0 AWG o superior)
Preguntas Frecuentes
¿Qué significa que el centro de carga S4242B3225 sea Plug-On Neutral Ready?
El diseño Plug-On Neutral Ready del S4242B3225 permite que los interruptores AFCI y GFCI se conecten directamente a una barra de neutro integrada mediante un mecanismo de presión, sin necesidad de pigtails (cables adicionales). Esto simplifica la instalación, reduce tiempo de montaje y cumple con requerimientos del código eléctrico NEC para circuitos de protección de falla de arco y falla a tierra en instalaciones residenciales y comerciales modernas.
¿Cuántos circuitos puedo instalar en este centro de carga de 42 espacios?
El S4242B3225 soporta hasta 42 circuitos individuales en sus 42 espacios de 1 pulgada. Puede instalar 42 interruptores de 1 polo (circuitos monofásicos 120 V), 21 interruptores de 2 polos (circuitos bifásicos 240 V), o cualquier combinación que sume 42 espacios. Por ejemplo: 30 interruptores de 1 polo más 6 interruptores de 2 polos (30 + 12 espacios = 42 espacios totales). La configuración trifásica 4 hilos permite balancear cargas entre las tres fases.
¿Qué calibre de cable necesito para la acometida de 225 A del S4242B3225?
Para una corriente nominal de 225 A se requiere típicamente cable calibre 4/0 AWG (107 mm²) de cobre o 250 kcmil de aluminio en conductor THW o THWN, según NOM-001-SEDE vigente y condiciones de instalación (temperatura ambiente, número de conductores por tubo conduit, tipo de aislamiento). Se recomienda consultar la tabla 310-15(b)(16) de NOM-001-SEDE y considerar factor de corrección por agrupamiento y temperatura. La acometida trifásica requiere 4 conductores: 3 fases + neutro, más conductor de tierra física separado.
¿El centro de carga S4242B3225 incluye los interruptores derivados o solo el interruptor principal?
El S4242B3225 incluye únicamente el interruptor principal de 225 A instalado de fábrica y la tapa del gabinete. Los interruptores derivados (termomagnéticos de 1 polo, 2 polos, AFCI, GFCI) para cada uno de los 42 circuitos se adquieren por separado según las necesidades específicas de la instalación. Esto permite personalizar la configuración del centro de carga con los amperajes y tipos de protección requeridos para cada circuito derivado.
¿Este centro de carga puede instalarse en exteriores o áreas húmedas?
No, el S4242B3225 cumple con norma NEMA Tipo 1, lo que indica uso exclusivo en interiores secos. NEMA Tipo 1 proporciona protección contra contacto accidental con partes energizadas y caída de suciedad, pero NO ofrece protección contra lluvia, humedad, polvo o ambientes corrosivos. Para instalaciones en exteriores o áreas húmedas se requiere un gabinete adicional NEMA 3R (resistente a lluvia) o NEMA 4 (hermético contra polvo y agua), o seleccionar un centro de carga con clasificación NEMA superior desde fábrica.
¿Cuál es la diferencia entre potencia de interrupción de 10 kAIC y valores superiores?
La potencia de interrupción de 10 kAIC (kilo-amperes de corriente de interrupción) del S4242B3225 indica que el interruptor principal puede interrumpir de forma segura corrientes de cortocircuito de hasta 10,000 amperes sin sufrir daño. Este valor es adecuado para la mayoría de instalaciones residenciales y comerciales estándar. Instalaciones industriales con transformadores de alta capacidad cercanos o acometidas de muy alta corriente pueden requerir centros de carga con 22 kAIC o superior para soportar corrientes de falla mayores sin riesgo de explosión o falla del interruptor.
