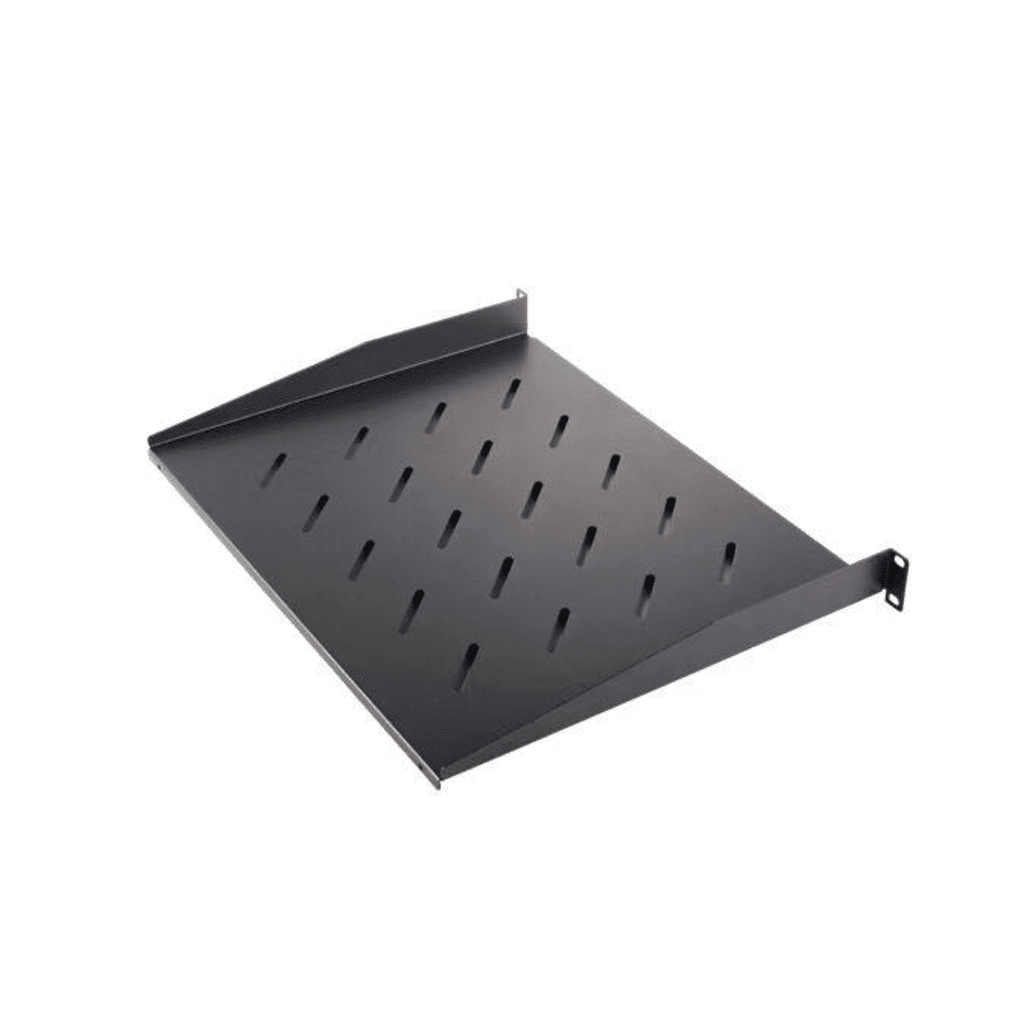

Charola para Soportar Equipos en Rack de 19" / Profundidad de 35 CM / Color Negro / 1 U Rack
Modelo DS-XSPB04-S/B | Marca Hikvision
1U Rack19 PulgadasProfundidad 35cmColor NegroMontaje UniversalAcero Reforzado
La Charola para Rack DS-XSPB04-S/B es una bandeja universal de acero reforzado con montaje estándar de 19 pulgadas y 1U de altura, diseñada para soportar equipos de hasta 35 cm de profundidad con capacidad de carga de 20 kg. Compatible con estándar ANSI/EIA RS-310-D, esta charola proporciona instalación rápida mediante tornillería M6 o M5 y construcción robusta con acabado en pintura electroestática negra para protección anticorrosiva en racks cerrados o abiertos.
Esta solución de montaje profesional permite organizar y soportar equipos de red, videovigilancia, telecomunicaciones y sistemas de audio/video que no cuentan con orejas de montaje directo a rack. Su diseño ventilado optimiza el flujo de aire y previene sobrecalentamiento, mientras que los bordes redondeados protegen cables y equipos durante la instalación. La charola cuenta con perforaciones estratégicas para gestión de cables y fijación segura de dispositivos mediante cinturones o soportes adicionales.
Beneficios Principales
- Construcción de acero laminado en frío calibre 18 (1.2 mm) con capacidad de carga distribuida de hasta 20 kg para equipos pesados
- Montaje estándar 19 pulgadas compatible con racks cerrados, abiertos, murales y gabinetes de telecomunicaciones según norma EIA-310-D
- Diseño ventilado con perforaciones que mejoran la circulación de aire y reducen temperatura de equipos hasta 15% comparado con charolas sólidas
- Altura de 1U (44.45 mm) que optimiza el espacio vertical en racks permitiendo instalación de múltiples charolas
- Profundidad útil de 35 cm ideal para switches, routers, módems, DVRs, NVRs, convertidores de medios y equipos compactos
- Acabado en pintura electroestática negra texturizada resistente a rayones, corrosión y desgaste por manipulación constante
- Instalación rápida mediante tornillería universal M6 o M5 (incluida) sin necesidad de herramientas especializadas
- Bordes redondeados y rebajados que protegen cables de cortes y facilitan el ruteo ordenado hacia paneles de parcheo
Especificaciones Tecnicas
| Característica |
Especificación |
| Modelo |
DS-XSPB04-S/B |
| Marca |
Hikvision |
| Altura en Rack |
1U (44.45 mm según EIA-310-D) |
| Ancho de Montaje |
19 pulgadas estándar (482.6 mm) |
| Profundidad Útil |
350 mm (35 cm) |
| Capacidad de Carga |
Hasta 20 kg distribuidos uniformemente |
| Material de Construcción |
Acero laminado en frío calibre 18 (1.2 mm) |
| Acabado Superficial |
Pintura electroestática negra texturizada RAL 9004 |
| Color |
Negro mate |
| Tipo de Diseño |
Charola ventilada con perforaciones |
| Compatibilidad de Rack |
Racks abiertos, cerrados, murales, gabinetes de telecomunicaciones (estándar 19") |
| Tornillería de Montaje |
M6 o M5 según orificios de rack (incluida) |
| Norma de Cumplimiento |
ANSI/EIA RS-310-D |
| Temperatura de Operación |
-10°C a +60°C |
| Humedad Relativa |
10% a 90% sin condensación |
Contenido del Paquete
📦 1x Charola para Rack DS-XSPB04-S/B 1U Negro🔩 4x Tornillos de Montaje M6🔩 4x Tornillos de Montaje M5🔧 8x Tuercas Jaula para Rack📄 Manual de Instalación Rápida
Aplicaciones Recomendadas
🏢 Centros de DatosSoporte de switches de red, módems ópticos, convertidores de medios y equipos de comunicaciones sin orejas de rack en instalaciones empresariales
📹 VideovigilanciaMontaje de DVRs, NVRs, fuentes de poder, distribuidores de video y equipos de grabación en cuartos de monitoreo y seguridad
🏭 Instalaciones IndustrialesOrganización de controladores PLC, módulos de automatización, equipos de telemetría y sistemas de control de procesos en racks industriales
📡 TelecomunicacionesInstalación de routers, módems DSL/cable, ONUs, equipos VoIP, centralitas telefónicas y gateways en racks de comunicaciones
🎵 Audio y Video ProfesionalMontaje de procesadores de audio, mezcladores digitales, equipos de streaming, codificadores y decodificadores en estudios y salas de producción
🏫 Instituciones EducativasSoporte de equipos de laboratorio, servidores pequeños, equipos de red y sistemas de control de acceso en cuartos de telecomunicaciones escolares
Productos Complementarios
Tuercas Jaula M6Paquete de 50 tuercas jaula universales para instalación rápida de charolas y equipos sin acceso trasero al rack
Organizadores HorizontalesPaneles de gestión de cables 1U con anillos plásticos para ruteo ordenado hacia charolas y equipos montados
Regletas PDU RackRegletas eléctricas verticales u horizontales con 6-8 contactos para alimentación de múltiples equipos en charolas
Ventiladores para Rack 1UUnidades de ventilación forzada con 2-4 ventiladores para mejorar circulación de aire en racks con múltiples charolas cargadas
Preguntas Frecuentes
¿Qué peso máximo puede soportar esta charola de rack?
La charola DS-XSPB04-S/B soporta hasta 20 kg de carga distribuida uniformemente gracias a su construcción en acero calibre 18 (1.2 mm). Para cargas superiores o equipos pesados concentrados en un punto, se recomienda usar charolas de mayor calibre o reforzadas con soportes verticales adicionales.
¿Esta charola es compatible con cualquier rack de 19 pulgadas?
Sí, la charola cumple con el estándar ANSI/EIA RS-310-D para racks de 19 pulgadas, por lo que es compatible universalmente con racks cerrados, abiertos, murales y gabinetes de telecomunicaciones que utilicen tornillería M6 o M5. Incluye ambos tipos de tornillos para máxima compatibilidad.
¿La profundidad de 35 cm es suficiente para equipos estándar?
Sí, 35 cm de profundidad es ideal para la mayoría de switches de red (24-48 puertos), routers, DVRs, NVRs, fuentes de poder y equipos compactos. Switches empresariales grandes o servidores pueden requerir charolas de mayor profundidad (45-60 cm). Mida su equipo antes de adquirir la charola para asegurar compatibilidad dimensional.
¿Cómo fijo equipos sin orificios de montaje a esta charola?
Para equipos sin orificios de montaje use cinturones de velcro industrial, soportes adhesivos de doble cara de alta resistencia, o cinchos plásticos pasándolos por las perforaciones de la charola. Alternativamente, puede perforar la charola para instalar tornillos autorroscantes que fijen el equipo directamente, aunque esto anula garantías en algunos casos.
¿Las perforaciones afectan la resistencia estructural de la charola?
No, las perforaciones están estratégicamente diseñadas para mantener la integridad estructural mientras mejoran la ventilación. El patrón de perforación distribuye uniformemente las cargas y reduce el peso de la charola en 15% sin comprometer su capacidad de soporte de 20 kg. El diseño ventilado es estándar en la industria para equipos que generan calor.
¿Puedo instalar múltiples charolas consecutivas en el mismo rack?
Sí, puede instalar múltiples charolas DS-XSPB04-S/B de forma consecutiva en el rack, cada una ocupando 1U. Se recomienda dejar al menos 1U libre entre charolas con equipos que generen mucho calor (switches PoE, fuentes de poder) para optimizar la circulación de aire, o instalar ventiladores de rack cada 4-6 unidades cargadas para prevenir sobrecalentamiento.
