Charola Tipo Malla 50mm x 33mm 3 Metros Electro Zinc hasta 26 Cables Cat6 Charofil MG-50-420EZ

Precio normal: $ 413.99 MXN
Precio en oferta
$ 322.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

1223 en stock
1223 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Charola Tipo Malla 50mm x 33mm 3 Metros Electro Zinc hasta 26 Cables Cat6 Charofil MG-50-420EZ

Modelo MG-50-420EZ | Marca Charofil

3 metrosAncho 50mmPeralte 33mmElectro ZincHasta 26 Cables Cat6Uso Interior

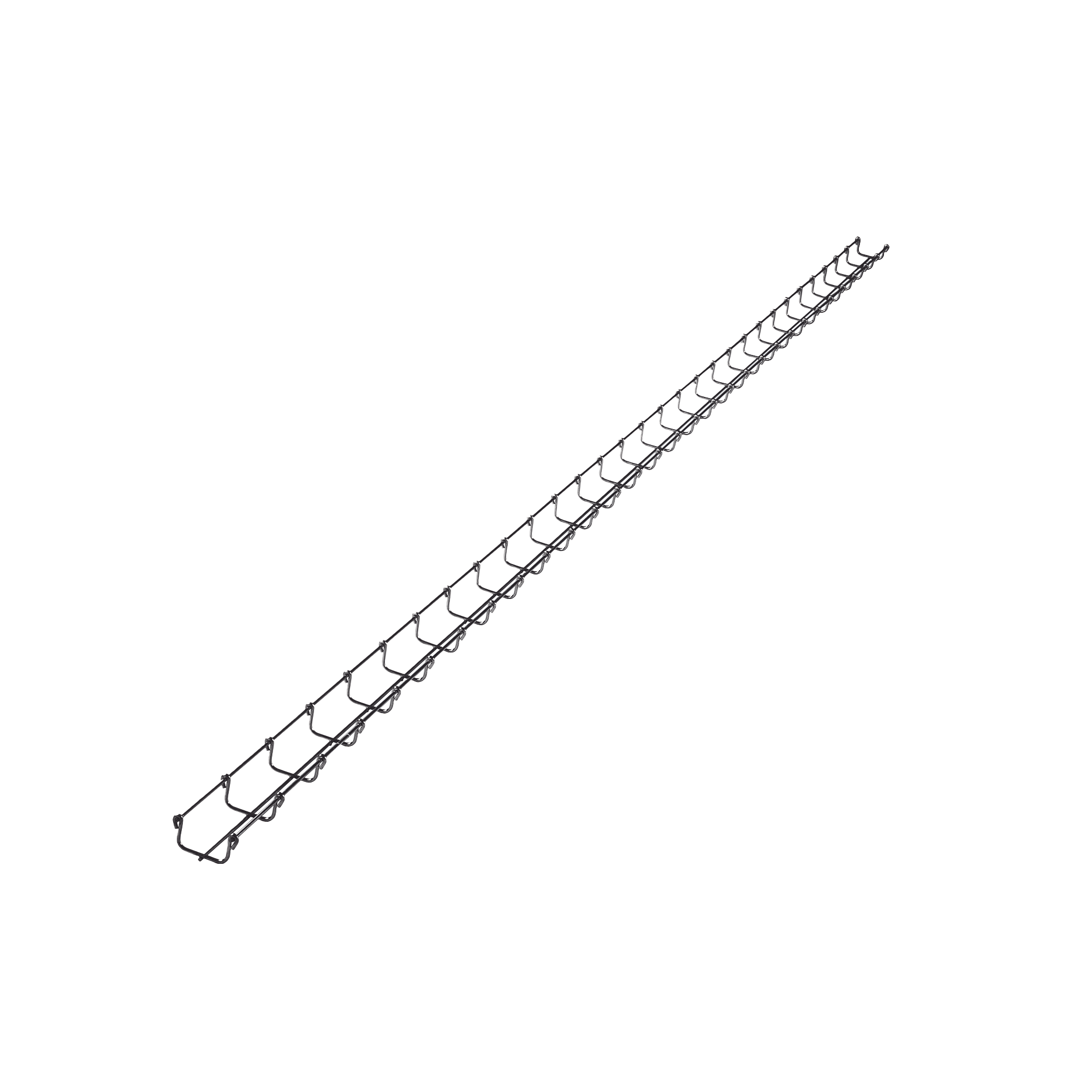

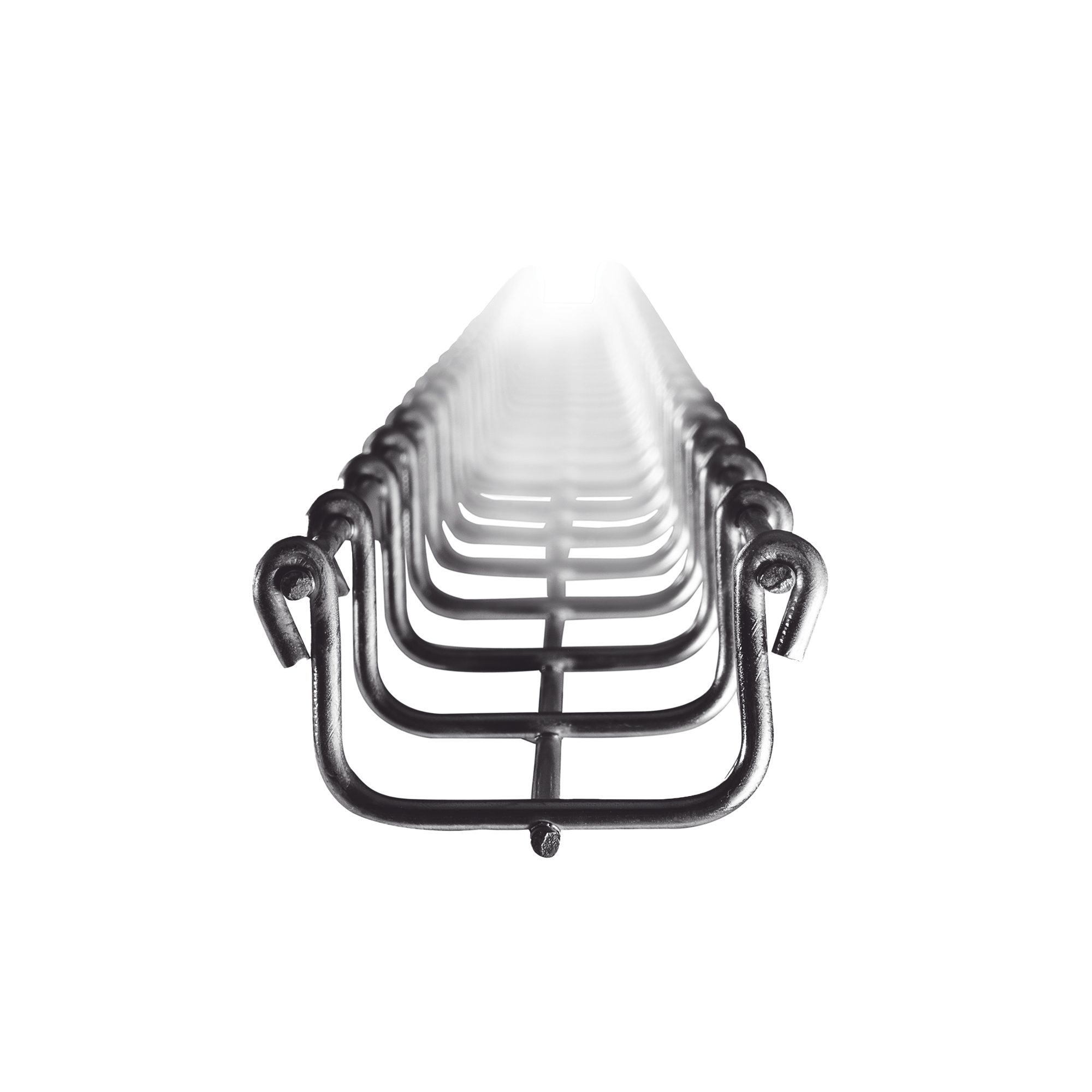

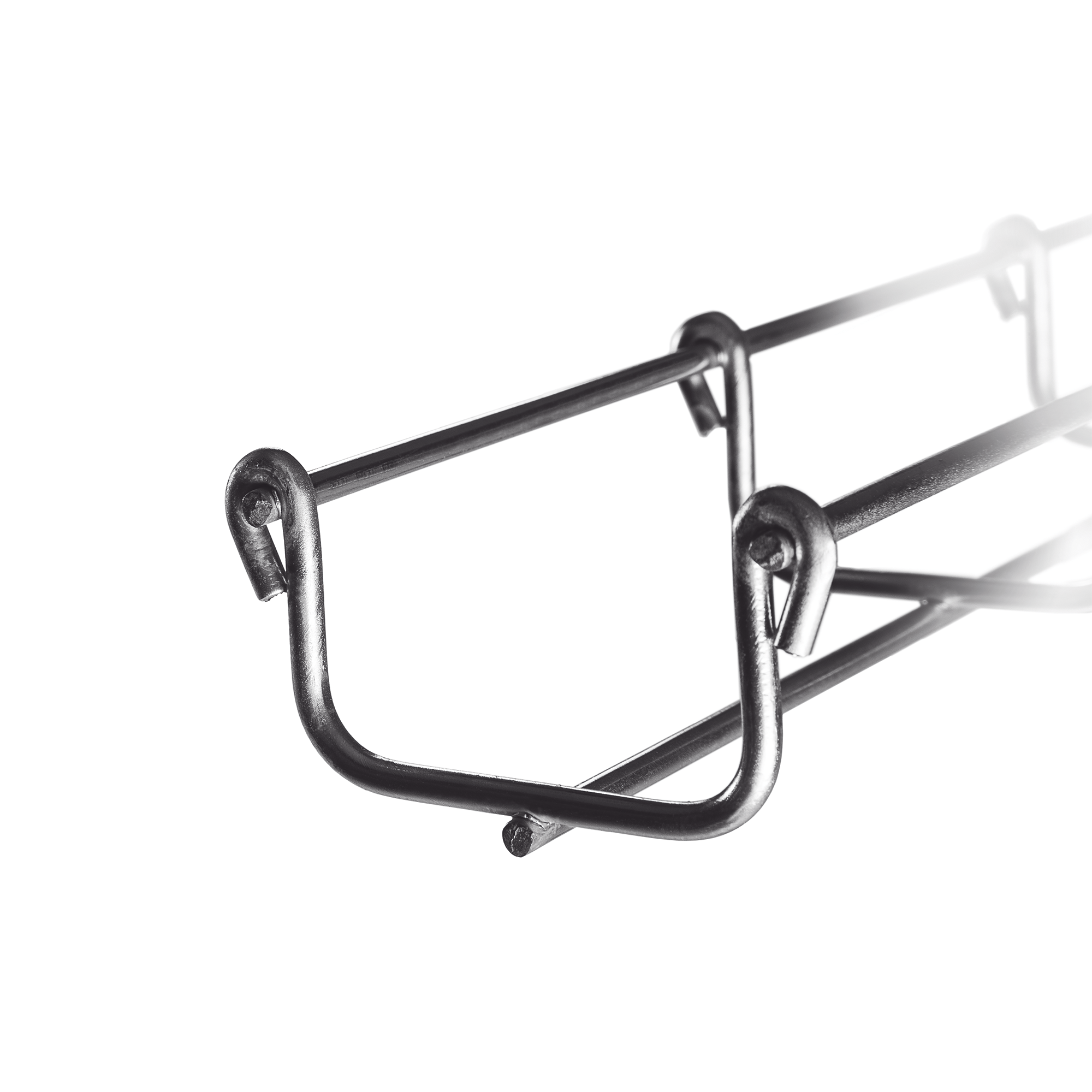

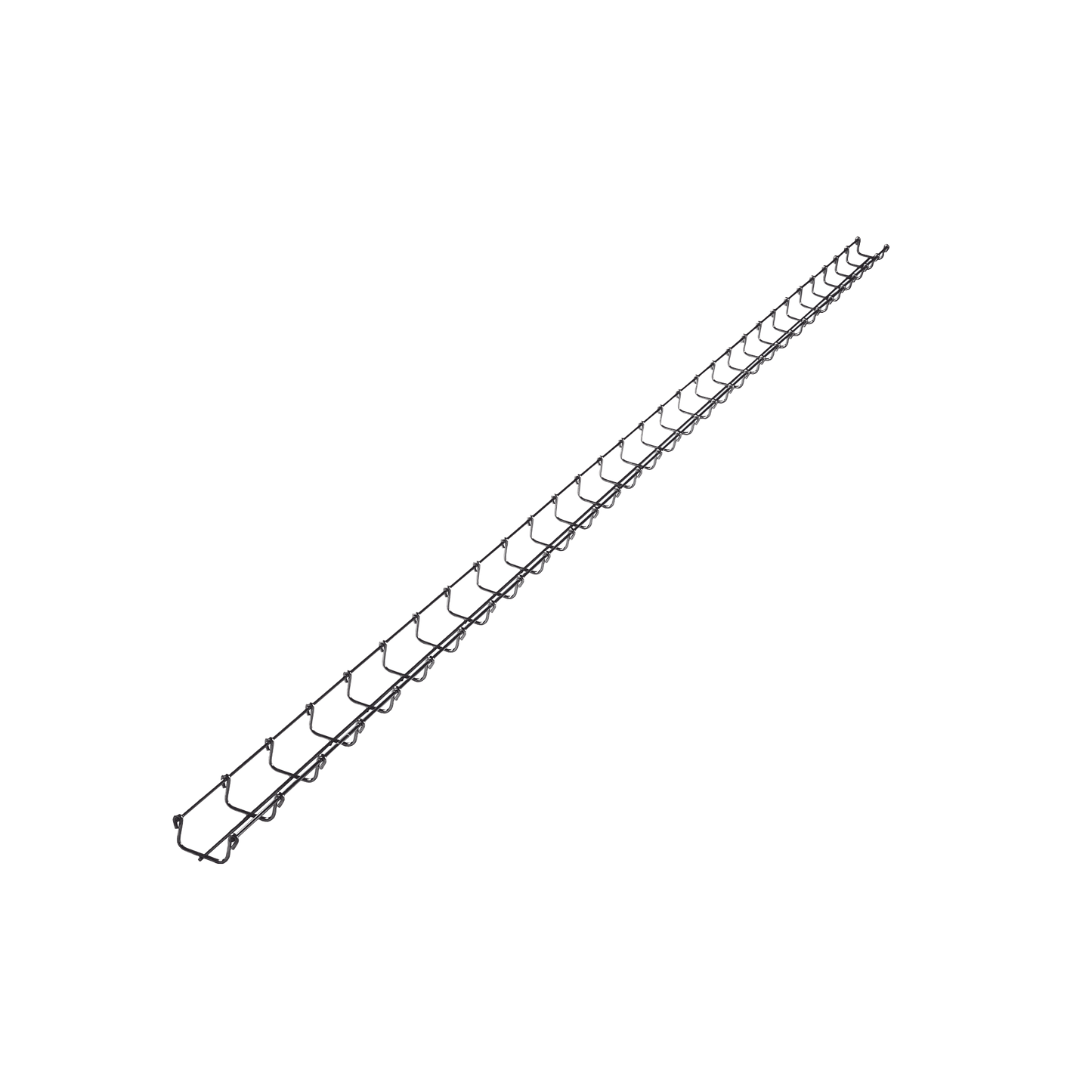

La charola tipo malla MG-50-420EZ es un sistema de soporte metálico diseñado para canalización horizontal de cables de datos, con capacidad para hasta 26 cables Cat6 en una trayectoria de 3 metros lineales. Construida con acero de alta resistencia y recubrimiento Electro Zinc de 15 a 20 micras según norma ASTM B633, garantiza protección anticorrosiva para instalaciones en ambientes interiores controlados. Con dimensiones de 50mm de ancho y 33mm de peralte, ofrece una capacidad de carga estructural optimizada para cumplir con estándares TIA-569-D en centros de cableado estructurado.

El proceso de galvanizado electrolítico con zinc depositado mediante corriente eléctrica continua proporciona una capa uniforme que protege el acero base contra oxidación y corrosión en ambientes con humedad relativa de hasta 85%. Su diseño tipo malla ventilada facilita el enfriamiento natural de los cables y permite inspección visual rápida del tendido sin necesidad de desmontaje, reduciendo tiempos de mantenimiento hasta en 40% comparado con sistemas de charola cerrada.

Beneficios Principales

  • Capacidad certificada para soportar hasta 26 cables de categoría 6 sin exceder el factor de llenado del 50% recomendado por TIA-568-C.2, previniendo degradación de señal por compresión
  • Acabado Electro Zinc de 15-20 micras que cumple norma ASTM B633 SC1 Tipo II, garantizando resistencia a corrosión de más de 120 horas en prueba de niebla salina neutral
  • Diseño ventilado tipo malla que favorece disipación térmica natural, reduciendo temperatura interna hasta 8°C respecto a charolas sólidas en instalaciones de alta densidad
  • Longitud estándar de 3 metros por tramo que minimiza cantidad de uniones y soportes, optimizando tiempo de instalación y reduciendo costos de accesorios hasta 35%
  • Estructura de acero galvanizado con capacidad de carga de 15 kg/m lineal, permitiendo ampliaciones futuras sin necesidad de reforzamiento estructural
  • Compatible con sistema modular Charofil que permite ensamblaje rápido sin soldadura mediante conectores tipo clip, reduciendo tiempo de instalación 60% vs sistemas atornillados
  • Cumplimiento con normativas NOM-001-SEDE vigente y estándares internacionales UL, CE para instalaciones eléctricas y de telecomunicaciones en edificios comerciales e industriales

Especificaciones Técnicas

Característica Especificación
Modelo MG-50-420EZ
Ancho de charola 50 mm (1.97 pulgadas)
Peralte (altura) 33 mm (1.30 pulgadas)
Longitud de tramo 3 metros (9.84 pies)
Acabado superficial Electro Zinc (galvanizado electrolítico)
Espesor de recubrimiento 15 a 20 micras
Proceso de galvanizado Deposición de zinc por corriente eléctrica continua
Material base Acero estructural galvanizado
Capacidad de cables Cat6 Hasta 26 cables (6.5mm diámetro promedio)
Factor de llenado ≤50% según TIA-568-C.2
Capacidad de carga 15 kg/metro lineal
Ambiente de uso Interior (humedad relativa ≤85%)
Temperatura de operación -10°C a +60°C
Resistencia a corrosión >120 horas en prueba niebla salina (ASTM B117)
Normas cumplidas ASTM B633, NOM-001-SEDE, TIA-569-D

Contenido del Paquete

📦 1x Tramo Charola Tipo Malla MG-50-420EZ 3m📋 Manual de instalación y ensamblaje✅ Certificado de acabado Electro Zinc

Aplicaciones Recomendadas

🏢 Centros de datos corporativosCanalización organizada de enlaces troncales y distribución horizontal en racks y gabinetes de telecomunicaciones
🏭 Plantas industrialesTendido de cables de control, instrumentación y redes Ethernet industrial en ambientes interiores controlados
🏫 Edificios educativosSistemas de cableado estructurado para aulas inteligentes, laboratorios de cómputo y redes WiFi institucionales
🏥 Hospitales y clínicasInfraestructura de red para equipos médicos conectados, sistemas de historiales electrónicos y comunicaciones críticas
🏬 Centros comercialesDistribución de servicios de datos para punto de venta, cámaras de vigilancia y sistemas de gestión centralizada
🏗️ Edificios inteligentesBackbone de cableado para IoT, automatización, control de acceso, iluminación y sistemas HVAC integrados

Productos Complementarios

Accesorios de FijaciónSoportes colgantes, ménsulas de pared y conectores tipo clip para ensamblaje modular de tramos
Organizadores horizontalesGuías plásticas y separadores para mantener ordenamiento de cables por servicio dentro de la charola
Tapas protectorasCubiertas tipo rejilla para protección mecánica adicional en zonas de tránsito de personal
Herrajes de uniónPlacas de empalme, tornillería galvanizada y conectores de expansión para instalaciones extensas
Etiquetas identificadorasMarcadores resistentes a solventes para identificación de trayectorias y servicios según TIA-606-B
Cinchos y amarresOrganizadores velcro y cinchos tipo escalera para fijación temporal durante proceso de tendido

Preguntas Frecuentes

¿Qué diferencia hay entre acabado Electro Zinc y galvanizado por inmersión en caliente?
El Electro Zinc deposita una capa uniforme de 15-20 micras mediante proceso electrolítico, ideal para interiores con acabado más estético y liso. El galvanizado por inmersión deposita 50-80 micras con acabado más rugoso, recomendado para exteriores. Para instalaciones interiores el Electro Zinc ofrece mejor relación costo-beneficio con protección adecuada.
¿Puedo instalar esta charola en ambientes exteriores o con alta humedad?
No se recomienda. El acabado Electro Zinc está diseñado para ambientes interiores con humedad relativa ≤85%. Para exteriores, zonas costeras o ambientes corrosivos se requiere charola con galvanizado por inmersión en caliente (HDG) o acero inoxidable 304/316 según nivel de exposición.
¿Cuántos cables Cat6A puedo instalar en esta charola de 50mm?
Cables Cat6A tienen diámetro promedio de 7.5mm vs 6.5mm del Cat6. En charola 50x33mm se recomiendan máximo 18-20 cables Cat6A para mantener factor de llenado ≤50% y no comprometer el rendimiento a 10Gbps. Siempre verifique con calculadora de llenado según norma TIA-568-C.2.
¿Qué distancia máxima de separación entre soportes debo usar?
Para charola tipo malla de 50mm con carga moderada (hasta 10 kg/m), la separación entre soportes no debe exceder 1.5 metros en trayectos horizontales y 1 metro en verticales según TIA-569-D. En instalaciones con carga completa (26 cables Cat6) se recomienda reducir a 1.2m para evitar pandeo y garantizar vida útil.
¿Es compatible esta charola con sistemas de otras marcas?
Sí, las dimensiones 50x33mm son estándar industrial. Sin embargo, los conectores de ensamblaje tipo clip son específicos de Charofil. Para empalmar con otras marcas puede usar placas universales atornilladas o adaptadores genéricos disponibles en distribuidores de canalización.
¿Requiere mantenimiento periódico el acabado Electro Zinc?
En ambientes interiores controlados el acabado Electro Zinc requiere mínimo mantenimiento. Se recomienda inspección visual anual para detectar rayones o daños mecánicos que expongan el acero base. En caso de detectar oxidación localizada, aplicar pintura galvanizada en frío o aerosol de zinc. Evite limpieza con productos ácidos o abrasivos.
