Charola Tipo Malla 54/100mm Acabado ElectroZinc Tramo 3m hasta 86 Cables Cat6 Charofil CH-54-100EZ
- SKU / Modelo: CH-54-100EZ
- Marca: CHAROFIL
- Categoría: Charolas Tipo Malla
- Garantía: 1 año
Precio normal:
$ 592.99 MXN
Precio en oferta
$ 462.99MXN
Envío calculado al finalizar la compra.
2063 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

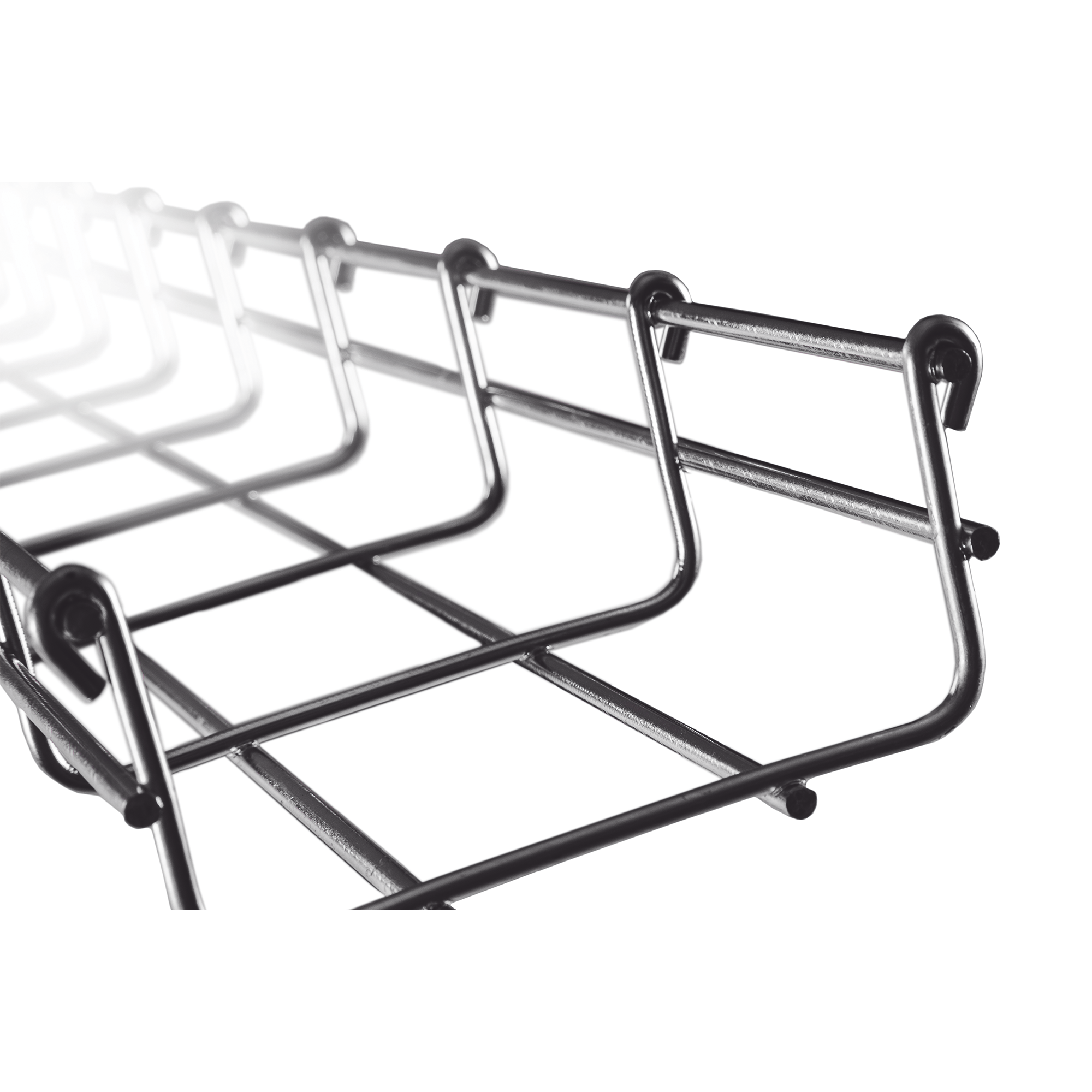

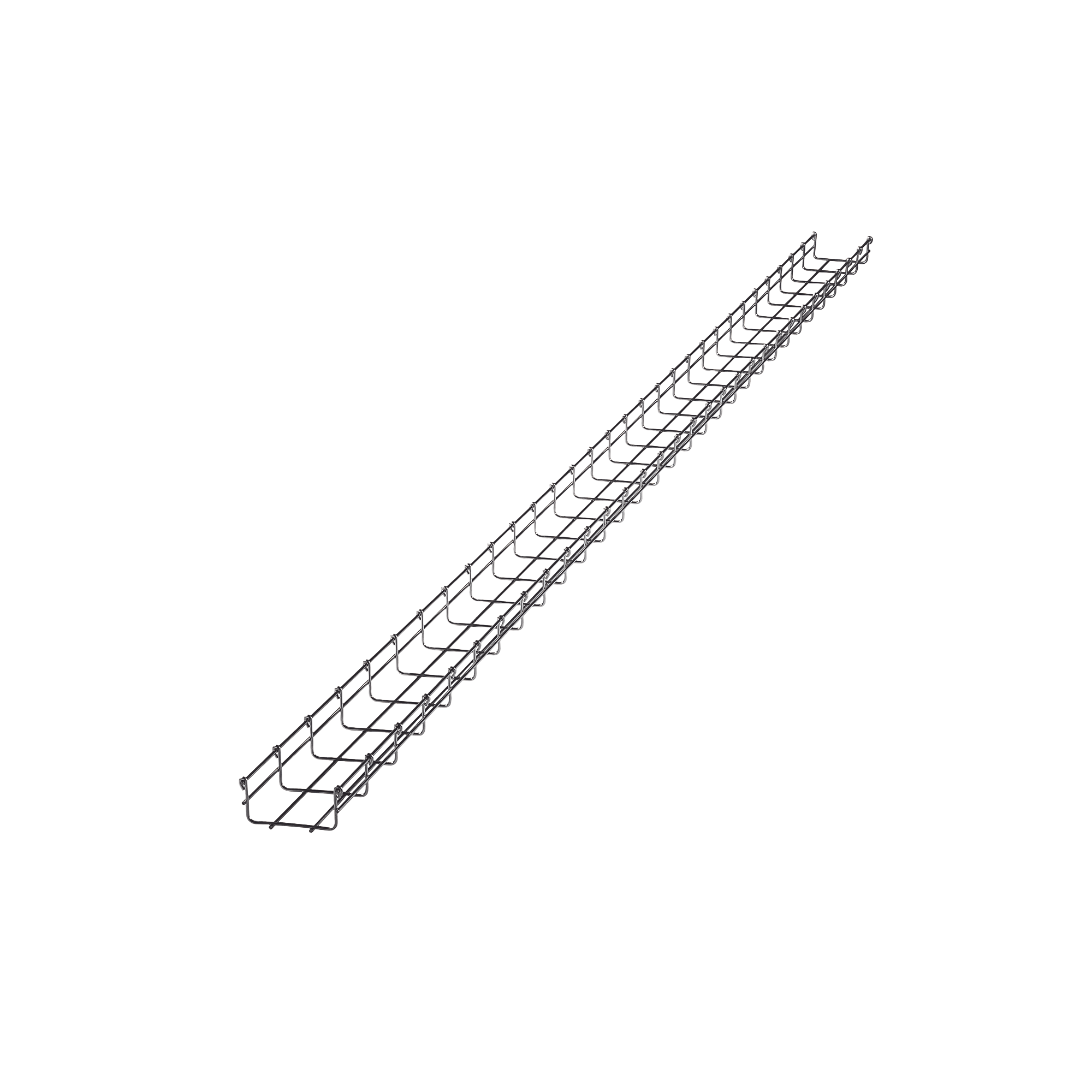

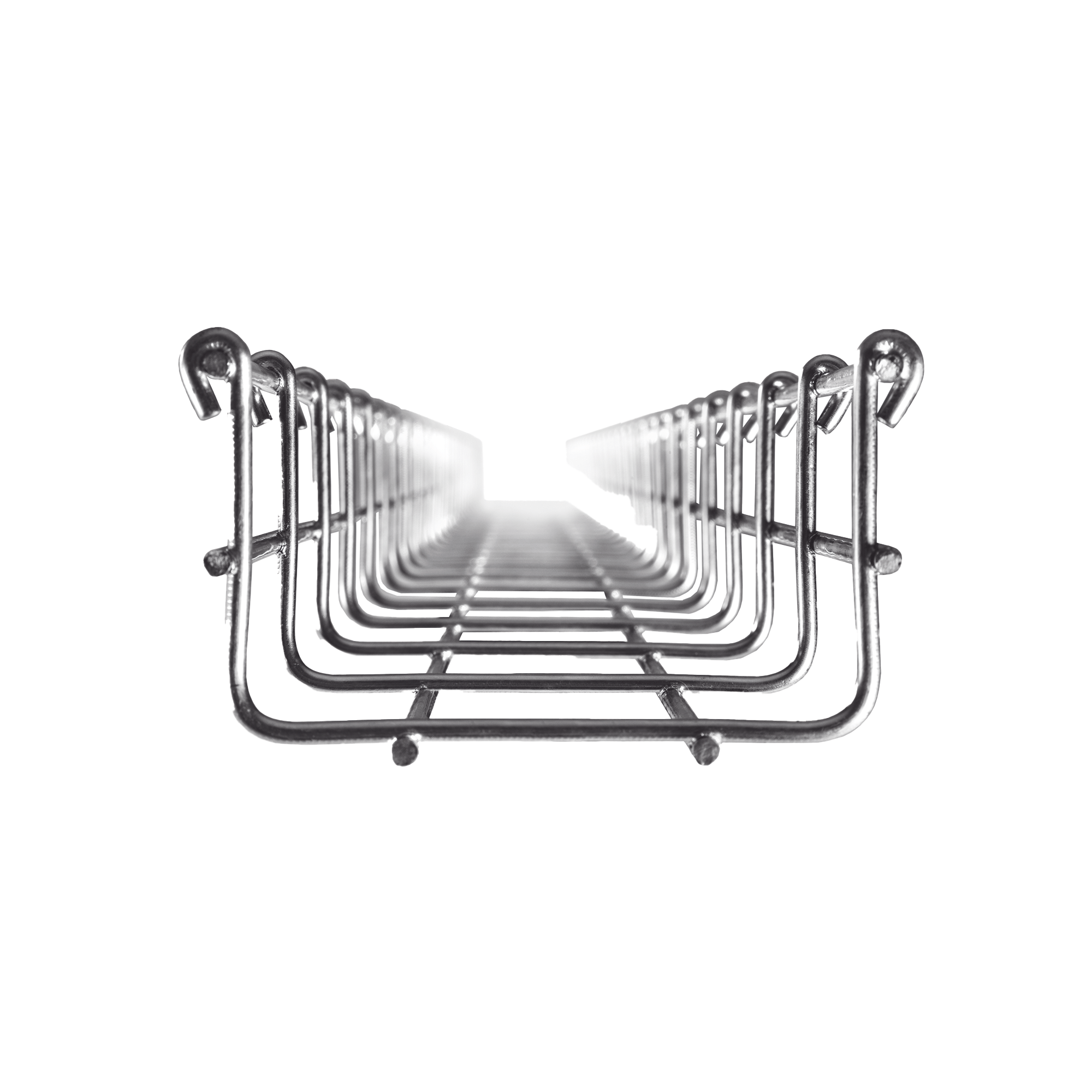

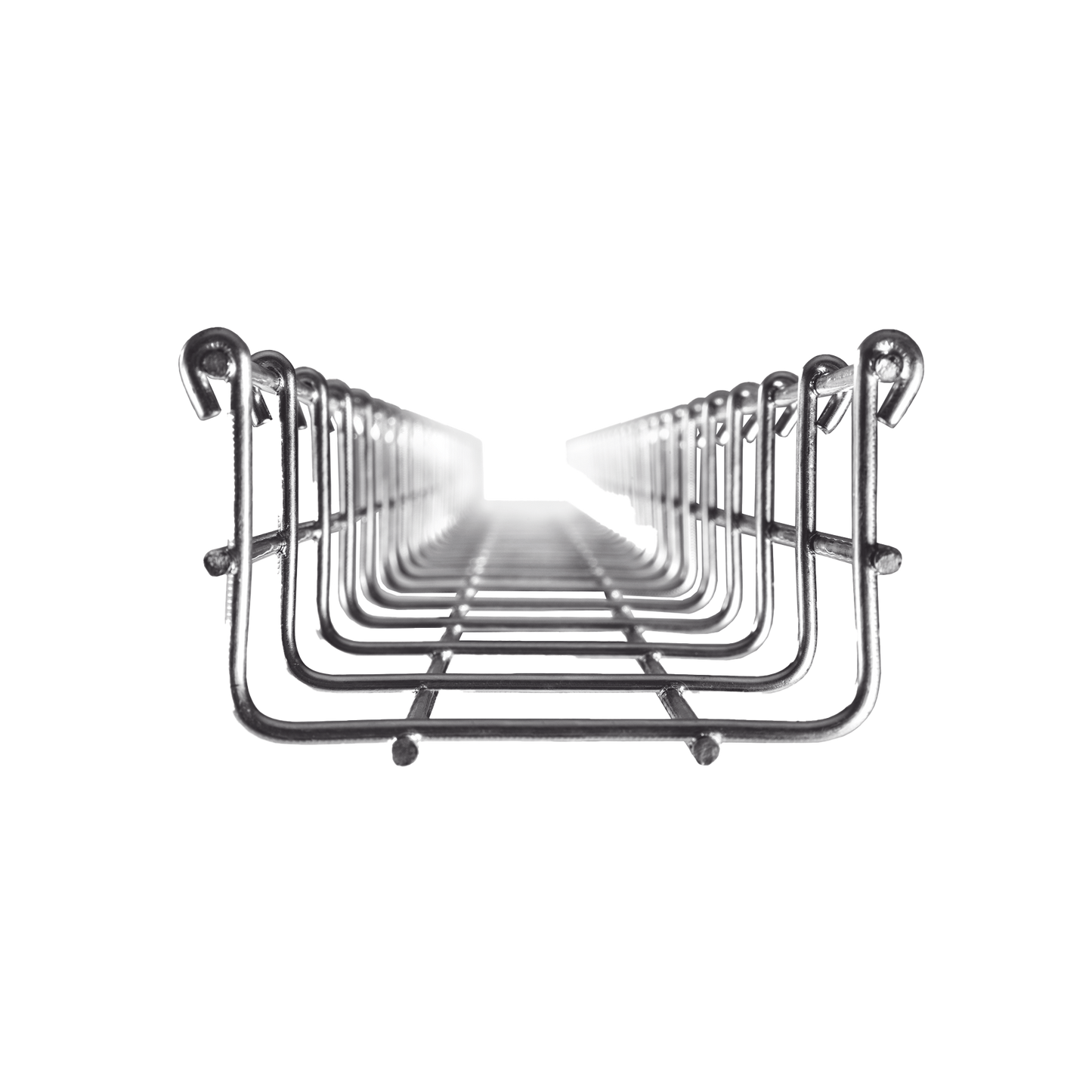

Charola Tipo Malla 54/100 mm, Acabado Electro Zinc, Hasta 86 Cables Cat6, Tramo de 3 Metros
Modelo CH-54-100EZ - Marca Charofil
3 metrosAncho 100mmPeralte 54mmHasta 86 Cables Cat6Acabado ElectroZincUso Interior
La charola tipo malla CH-54-100EZ es un sistema de soporte para cableado estructurado con dimensiones de 54mm de peralte y 100mm de ancho en tramos de 3 metros, diseñada para soportar hasta 86 cables Cat6 con capacidad de carga distribuida según norma NEMA VE-1. Fabricada con acero al carbón con acabado ElectroZinc de 15 a 20 micras mediante proceso electrolítico, cumple con especificaciones para instalaciones interiores de redes de datos y telecomunicaciones.
Este sistema de charola malla ofrece ventilación óptima para el cableado, facilita la instalación y mantenimiento de infraestructura de red, y permite enrutamiento flexible en trayectorias horizontales y verticales. El acabado ElectroZinc proporciona protección contra corrosión mediante deposición electrolítica de zinc sobre el sustrato metálico, ideal para ambientes controlados de interior.
Beneficios Principales
- Capacidad para soportar hasta 86 cables Cat6 en configuración organizada y ventilada
- Tramos de 3 metros que facilitan instalación rápida y reducen uniones en trayectorias largas
- Acabado ElectroZinc de 15 a 20 micras que protege contra corrosión en ambientes interiores
- Diseño tipo malla que permite ventilación natural del cableado, reduciendo acumulación de calor
- Dimensiones 54x100mm optimizadas para instalaciones de cableado estructurado comercial y corporativo
- Compatibilidad con accesorios estándar de la línea Charofil para uniones, derivaciones y soportes
- Instalación sencilla que reduce tiempos de obra y costos de mano de obra
- Estructura robusta que cumple con normativas NEMA VE-1 para sistemas de soporte de cables
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Ancho | 100 mm |
| Peralte (Alto) | 54 mm |
| Longitud de Tramo | 3 metros |
| Capacidad de Cables | Hasta 86 cables Cat6 |
| Acabado | ElectroZinc (EZ) 15-20 micras |
| Proceso de Recubrimiento | Deposición electrolítica de zinc con corriente continua |
| Material Base | Acero al carbón |
| Uso Recomendado | Interior (ambientes controlados) |
| Tipo de Charola | Malla (ventilada) |
| Accesorio de Unión Recomendado | MG51118EZ (peralte 54mm) |
| Cumplimiento Normativo | NEMA VE-1 |
Contenido del Paquete
1x Tramo de Charola Tipo Malla 3m CH-54-100EZ
Aplicaciones Recomendadas
Centros de Datos y Salas de ServidoresEnrutamiento organizado de cableado de red backbone y distribución horizontal
Edificios Corporativos y OficinasInfraestructura de cableado estructurado para redes LAN de alta densidad
Instalaciones Educativas e InstitucionalesSoporte para cableado de telecomunicaciones en campus y edificios académicos
Hospitales y Centros de SaludSistema de distribución de cableado para redes de datos médicos y comunicaciones
Productos Complementarios
MG51118EZUnión para charola peralte 54mm - Accesorio necesario para empalmar tramos de 3m
Derivación en T o CruzAccesorios para crear ramificaciones en el sistema de charola malla
Soportes y MénsulasHerrajes de montaje para fijación a techo, pared o estructura según trayectoria
Curvas Verticales y HorizontalesAccesorios para cambios de dirección de 45° y 90° en instalaciones complejas
Preguntas Frecuentes
¿Cuántos cables Cat6 puedo instalar en esta charola?
La charola CH-54-100EZ está dimensionada para soportar hasta 86 cables Cat6 considerando el diámetro estándar de 6.0-6.5mm por cable y un factor de relleno del 40% según recomendaciones de TIA-569-D. Para cables Cat6A de mayor diámetro (7.5-8.5mm), la capacidad se reduce aproximadamente a 55-60 cables.
¿Qué accesorio necesito para unir dos tramos de 3 metros?
Para unir tramos de charola peralte 54mm se requiere el accesorio MG51118EZ, que es el empalme específico diseñado por Charofil para esta dimensión. Este conector garantiza continuidad estructural y alineación perfecta entre secciones manteniendo la capacidad de carga del sistema.
¿El acabado ElectroZinc es adecuado para exteriores?
No, el acabado ElectroZinc de 15-20 micras está recomendado exclusivamente para uso interior en ambientes controlados. Para instalaciones exteriores o ambientes corrosivos se recomienda charola con acabado galvanizado por inmersión en caliente (mínimo 50 micras) o acero inoxidable según el nivel de exposición.
¿Qué distancia máxima debo dejar entre soportes?
Según normativa NEMA VE-1, para charola tipo malla con carga de cables de datos se recomienda una separación máxima de 1.5 metros (5 pies) entre puntos de soporte. En instalaciones verticales esta distancia debe reducirse a 1.2 metros para garantizar estabilidad estructural y prevenir deflexión excesiva.
¿Es compatible con cableado de fibra óptica?
Sí, la charola tipo malla es compatible con cables de fibra óptica siempre que se respeten los radios de curvatura mínimos especificados por el fabricante del cable (típicamente 10x el diámetro exterior para fibra multimodo y 15x para monomodo). Se recomienda usar separadores o canaletas internas para evitar cruzamientos excesivos.
