Charola Tipo Malla 66/400 mm Acabado Electro Zinc 420 Cables Cat6 Tramo 3m CHAROFIL MG-50-436EZ
- SKU / Modelo: MG-50-436EZ
- Marca: CHAROFIL
- Categoría: Charolas Tipo Malla
- Garantía: 1 año
Precio normal:
$ 1,290.99 MXN
Precio en oferta
$ 1,007.99MXN
Envío calculado al finalizar la compra.
554 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

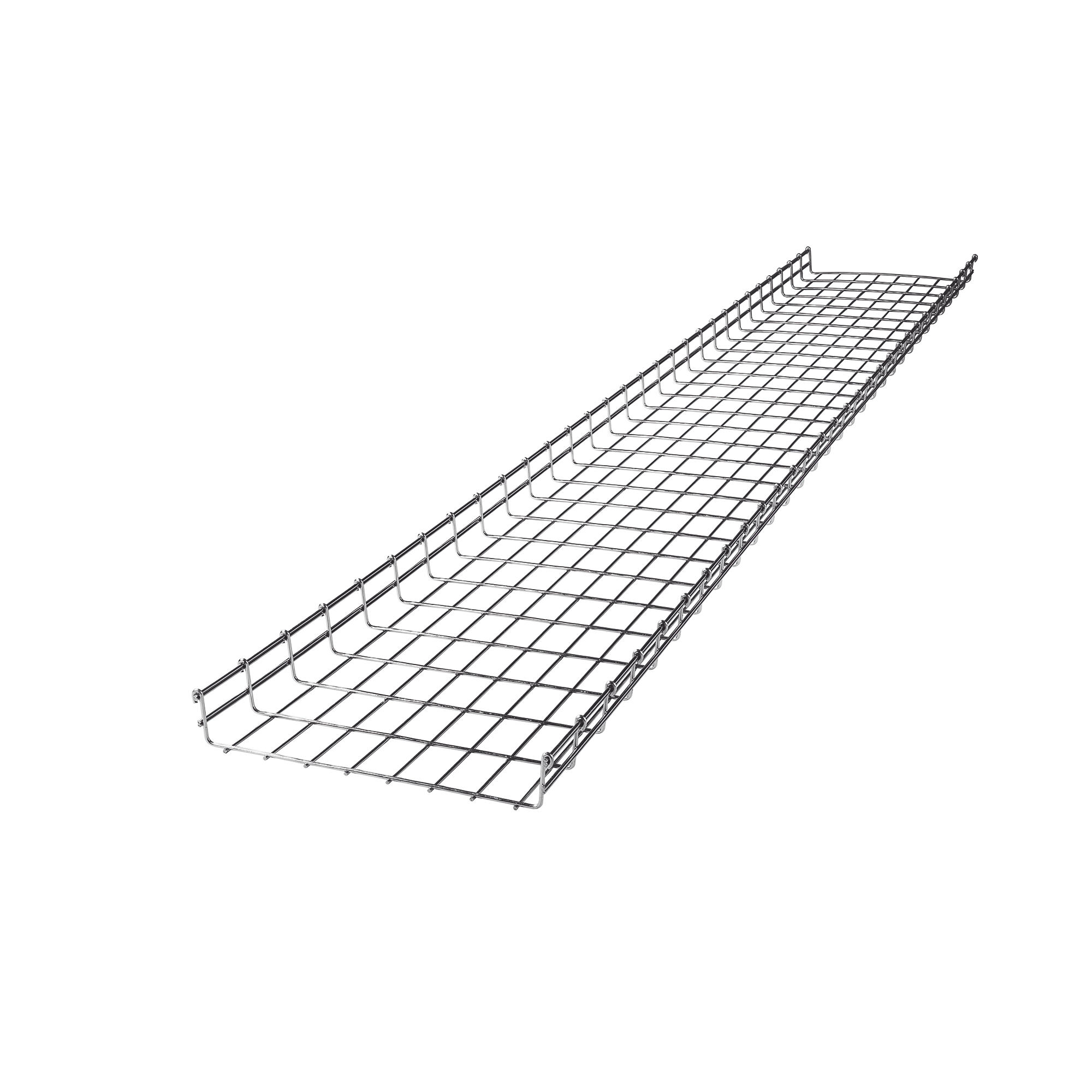

Charola Tipo Malla 66/400 mm, Acabado Electro Zinc, Hasta 420 Cables Cat6, Tramo de 3 Metros
Modelo: MG-50-436EZ | Marca: CHAROFIL
3 metrosAncho 400 mmPeralte 66 mmHasta 420 Cables Cat6Capacidad 176 kg/mElectro Zinc
La charola tipo malla MG-50-436EZ de CHAROFIL es un sistema de canalización galvanizado fabricado con alambre de acero con acabado electro zinc de 15 a 20 micras, diseñado para soportar hasta 420 cables Cat6 en instalaciones de redes estructuradas. Con capacidad de carga de 176 kg/m entre apoyos a 1.50 m y 89 kg/m a 1.80 m, este tramo de 3 metros de longitud con dimensiones de 400 mm de ancho y 66 mm de peralte cumple con las especificaciones técnicas para instalaciones comerciales, industriales y data centers que requieren distribución ordenada y protección de cables de comunicaciones.
Esta charola tipo malla ofrece ventilación óptima para cables de red, reducción de acumulación de calor, fácil identificación visual del cableado y menor peso volumétrico (2.900 kg/m) en comparación con charolas sólidas, permitiendo instalaciones suspendidas en plafones, racks y estructuras metálicas con menor carga estructural. El acabado electro zinc proporciona protección contra corrosión en ambientes interiores controlados.
Beneficios Principales
- Capacidad para hasta 420 cables Cat6, ideal para redes estructuradas de alto rendimiento
- Acabado electro zinc de 15 a 20 micras que garantiza durabilidad y resistencia a corrosión en ambientes interiores
- Capacidad de carga de 176 kg/m entre apoyos a 1.50 m, soporta instalaciones pesadas con múltiples cables
- Diseño tipo malla que permite ventilación continua, evitando sobrecalentamiento de cables
- Tramos de 3 metros que facilitan instalación rápida y reducen puntos de unión
- Peso volumétrico de 2.900 kg/m, optimizando carga estructural en instalaciones suspendidas
- Dimensiones de 400 mm de ancho y 66 mm de peralte, compatibles con sistemas de montaje estándar
- Inspección visual inmediata del cableado sin necesidad de abrir cubiertas
- Instalación más económica comparada con tubería conduit en distancias largas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | MG-50-436EZ |
| Marca | CHAROFIL |
| Tipo de Charola | Malla galvanizada |
| Ancho | 400 mm |
| Peralte (Altura) | 66 mm |
| Longitud de Tramo | 3 metros |
| Acabado | Electro Zinc (EZ) 15-20 micras |
| Capacidad de Cables | Hasta 420 cables Cat6 |
| Capacidad de Carga | 176 kg/m (apoyos a 1.50 m) 89 kg/m (apoyos a 1.80 m) |
| Peso Volumétrico | 2.900 kg/m |
| Material | Alambre de acero galvanizado |
| Código SAT | 39131705 |
| Aplicación | Interiores, redes estructuradas, data centers |
| Normatividad | Cumple estándares para canalización de cables |
Contenido del Paquete
1x Charola Tipo Malla MG-50-436EZ (3 metros)
Aplicaciones Recomendadas
🏢 Edificios CorporativosDistribución de cableado estructurado en oficinas, pisos técnicos y áreas administrativas
🏭 Instalaciones IndustrialesCanalización de redes de comunicación en plantas, almacenes y áreas de producción
🖥️ Data CentersOrganización y soporte de cables de red entre racks, switches y servidores
🏫 Instituciones EducativasInfraestructura de red en universidades, escuelas y centros de capacitación
🏥 Hospitales y ClínicasInstalación de redes para sistemas de comunicación, seguridad y CCTV médico
🏬 Centros ComercialesSoporte de cableado para sistemas de punto de venta, seguridad y comunicaciones
Productos Complementarios
Uniones y ConectoresAccesorios de unión para conectar tramos de charola y formar trayectorias continuas
Soportería y HerrajesMénsulas, colgantes y sistemas de fijación para montaje suspendido o en pared
Reductores y TeesAccesorios de cambio de dirección, derivaciones y reducciones de tamaño
Tapas ProtectorasCubiertas opcionales para protección adicional en áreas de alto tránsito
Organizadores de CableCinchos, velcros y amarres para organización ordenada del cableado interno
Sistemas de TierraConectores de continuidad eléctrica para aterrizaje según normatividad
Preguntas Frecuentes
¿Cuál es la diferencia entre acabado electro zinc y galvanizado por inmersión?
El acabado electro zinc (EZ) es una capa de zinc aplicada mediante proceso electrolítico de 15 a 20 micras, ideal para instalaciones interiores en ambientes controlados. El galvanizado por inmersión en caliente ofrece mayor espesor de zinc (50+ micras) y es recomendado para exteriores o ambientes corrosivos. Para instalaciones interiores estándar, el electro zinc proporciona protección adecuada con costo más accesible.
¿Cómo se calcula la capacidad de carga según la distancia entre apoyos?
Esta charola soporta 176 kg/m cuando los apoyos (ménsulas o soportes) están separados a 1.50 metros, y 89 kg/m cuando la separación es de 1.80 metros. A mayor distancia entre apoyos, menor capacidad de carga. Es importante calcular el peso total de los cables más un factor de seguridad (generalmente 25%) y no exceder estos valores para evitar deflexión excesiva.
¿Realmente soporta 420 cables Cat6 sin problemas de ventilación?
La capacidad de 420 cables Cat6 se refiere al espacio físico disponible considerando un factor de llenado del 50% según normativas (permitiendo espacio para movimiento de aire). El diseño tipo malla permite ventilación lateral continua, disipando el calor generado por cables activos (especialmente PoE). Para instalaciones críticas, se recomienda no exceder 40-50% de llenado y alternar cables de alto consumo.
¿Qué accesorios necesito para una instalación completa?
Una instalación típica requiere: uniones rectas para conectar tramos consecutivos, ménsulas o colgantes cada 1.50-1.80 metros según la carga, tornillería de fijación, conectores de cambio de dirección (codos, tees, cruces según trayectoria), y conectores de continuidad de tierra para cumplir con código eléctrico. También se recomiendan organizadores de cable y etiquetas de identificación.
¿Es compatible con otras marcas de charola tipo malla?
Las charolas tipo malla de 400 mm de ancho siguen dimensiones estándar de la industria, por lo que generalmente son compatibles con accesorios de otras marcas que manejen el mismo ancho. Sin embargo, el peralte (66 mm) y el espaciamiento de la malla pueden variar, por lo que se recomienda verificar compatibilidad específica de uniones y accesorios. Para garantizar ajuste perfecto y continuidad estructural, es preferible usar accesorios de la misma línea CHAROFIL.
¿Puedo instalarla en ambientes exteriores o húmedos?
El acabado electro zinc está diseñado principalmente para instalaciones interiores en ambientes controlados. Para exteriores, áreas con alta humedad, ambientes salinos o industriales corrosivos, se recomienda charola con acabado galvanizado por inmersión en caliente, acero inoxidable o con recubrimiento epóxico. La exposición continua a humedad puede degradar el recubrimiento EZ y comprometer la protección del cableado.
