Clavija Industrial Bloqueo Media Vuelta 20A 120/208V 4 Polos 5 Hilos Nema L21-20P Hubbell HUB-HBL-2511
- SKU / Modelo: HUB-HBL-2511
- Marca: HUBBELL
- Categoría: Accesorios Electricos
- Garantía: 1 año
Precio normal:
$ 1,130.99 MXN
Precio en oferta
$ 882.99MXN
Envío calculado al finalizar la compra.
28 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

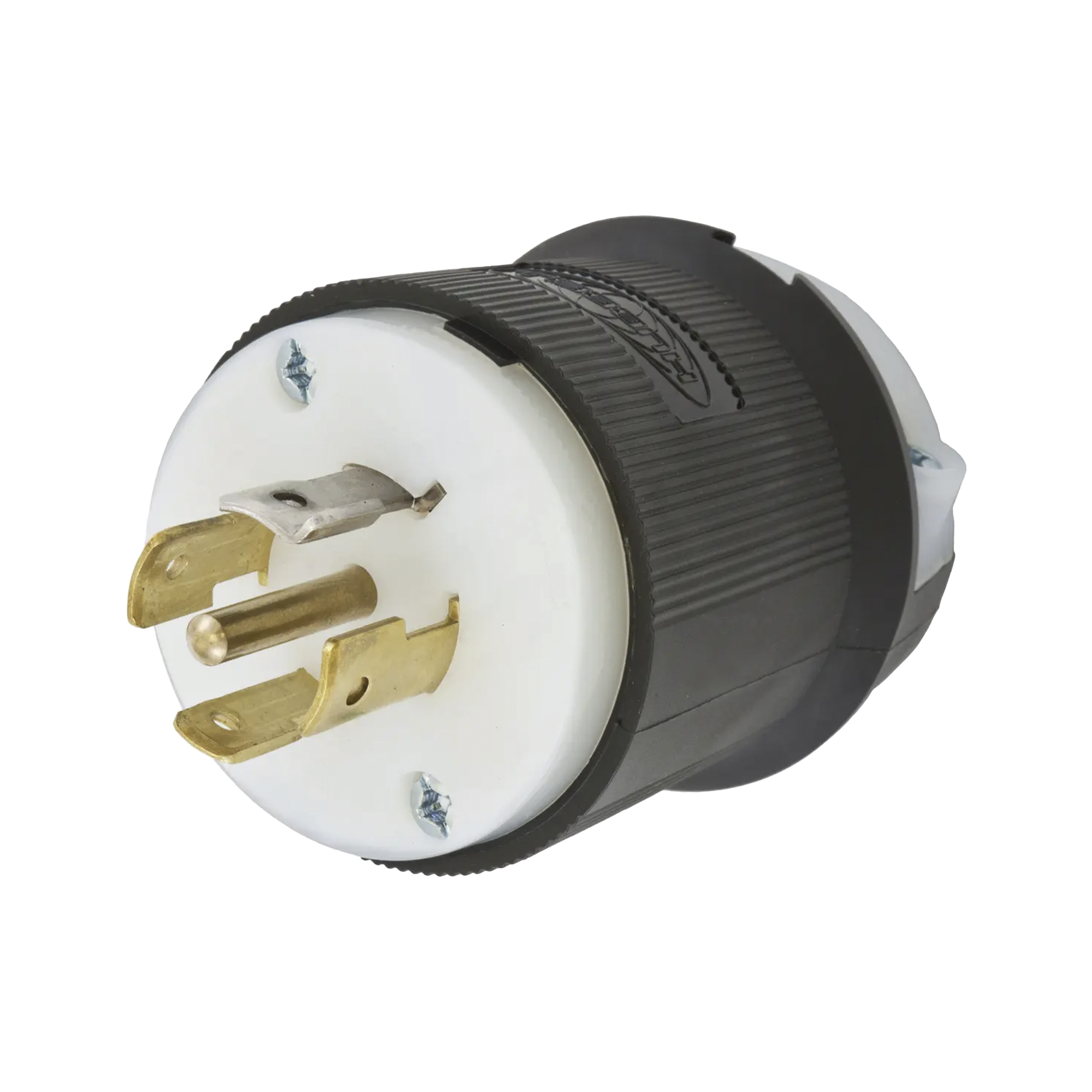

Clavija Industrial Bloqueo Media Vuelta 20A 120/208V 4 Polos 5 Hilos Blanco Negro Nema L21-20P Hubbell HUB-HBL-2511
Modelo: HUB-HBL-2511 | Marca: HUBBELL
20 Amperes120/208V CA4 Polos 5 HilosNema L21-20PBloqueo Media VueltaGrado Industrial
La clavija industrial HUB-HBL-2511 es un conector eléctrico de grado industrial con bloqueo de media vuelta (twist-lock) certificado bajo normativa NEMA L21-20P, diseñado para aplicaciones trifásicas que requieren 20 amperes a 120/208 voltios CA. Su configuración de 4 polos y 5 hilos garantiza conexión segura y protección contra desconexiones accidentales en entornos comerciales, hospitalarios, industriales y de procesamiento de datos que demandan alimentación trifásica confiable.
Fabricada por Hubbell, líder mundial en soluciones de conectividad eléctrica industrial, esta clavija cuenta con cuerpo termoplástico de alta resistencia en acabado blanco y negro, contactos de aleación de cobre y diseño que cumple con estándares UL y CSA para máxima durabilidad. El mecanismo de bloqueo de media vuelta proporciona retención mecánica superior, ideal para equipos de cómputo, servidores, sistemas HVAC industriales y maquinaria que no pueden tolerar interrupciones de alimentación.
Beneficios Principales
- Sistema de bloqueo twist-lock de media vuelta que previene desconexiones accidentales por vibración o movimiento de cables
- Configuración NEMA L21-20P para aplicaciones trifásicas con tierra aislada (4 polos + tierra)
- Capacidad de corriente de 20 amperes continuos a 120/208V CA para equipos de alta demanda
- Construcción de grado industrial con cuerpo termoplástico resistente a impactos, químicos y temperatura
- Contactos de cobre de alta conductividad con recubrimiento anticorrosión para conexión confiable
- Cumple con certificaciones UL y CSA para instalaciones eléctricas comerciales e industriales
- Diseño ergonómico que facilita instalación y desinstalación en espacios reducidos
- Compatible con receptáculos NEMA L21-20R para sistemas de alimentación trifásica
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | HUB-HBL-2511 |
| Tipo de Conector | Clavija Industrial con Bloqueo (Twist-Lock) |
| Configuración NEMA | L21-20P |
| Voltaje Nominal | 120/208V CA |
| Corriente Nominal | 20 Amperes |
| Número de Polos | 4 Polos |
| Número de Hilos | 5 Hilos (3 fases + neutro + tierra) |
| Tipo de Bloqueo | Media Vuelta (Twist-Lock) |
| Grado de Protección | Grado Industrial |
| Material del Cuerpo | Termoplástico de Alto Impacto |
| Color | Blanco y Negro |
| Material de Contactos | Aleación de Cobre |
| Certificaciones | UL, CSA |
| Temperatura de Operación | -40°C a +75°C |
| Aplicaciones | Equipos trifásicos industriales, servidores, HVAC, maquinaria |
Contenido del Paquete
1x Clavija Industrial HUB-HBL-2511Tornillos de Fijación para CablesGuía de Instalación
Aplicaciones Recomendadas
🏭 Maquinaria IndustrialAlimentación trifásica para equipos de manufactura, prensas, compresores y sistemas automatizados
🖥️ Centros de DatosConexión de PDUs trifásicos, racks de servidores y sistemas de respaldo UPS en datacenters
🏥 Equipos MédicosAlimentación de equipos hospitalarios, máquinas de rayos X, resonancia magnética y sistemas críticos
❄️ Sistemas HVACConexión de unidades de aire acondicionado comerciales, chillers y equipos de refrigeración industrial
🔧 Talleres MecánicosAlimentación de tornos CNC, fresadoras, equipos de soldadura y herramientas de alta potencia
🎬 Producción AudiovisualConexión de equipos de iluminación profesional, amplificadores y sistemas de audio de alto rendimiento
Productos Complementarios
Receptáculo NEMA L21-20RReceptáculo industrial empotrable compatible con esta clavija para instalación en pared o piso
Cable Flexible SOOW 12/5Cable multiconductor de 5 hilos calibre 12 AWG para conexión trifásica de equipos móviles
Prensa Cable IndustrialAccesorio de alivio de tensión tipo líquido-tight para protección de cables en ambientes exigentes
Multímetro TrifásicoInstrumento de medición para verificar voltaje, corriente y secuencia de fases antes de conectar
Preguntas Frecuentes
¿Cuál es la diferencia entre NEMA L21-20P y configuraciones similares?
La configuración NEMA L21-20P es específica para sistemas trifásicos 120/208V con 4 polos y 5 hilos (3 fases + neutro + tierra). La "L" indica bloqueo twist-lock, "21" la configuración de voltaje/polos, "20" la corriente nominal (20A), y "P" que es clavija (plug). No es compatible con L14-20P (monofásico) ni L15-20P (trifásico 250V). Es crítico usar la configuración correcta según el sistema eléctrico instalado.
¿Esta clavija es adecuada para uso en exteriores?
Si bien la clavija HUB-HBL-2511 tiene construcción industrial resistente, está diseñada para uso en interiores o áreas protegidas. Para aplicaciones en exteriores se requiere utilizarla dentro de gabinetes tipo NEMA 3R o superior con receptáculos certificados para intemperie. El material termoplástico resiste humedad moderada pero no está clasificado como weatherproof por sí solo.
¿Qué calibre de cable debo usar con esta clavija de 20A?
Para 20 amperes se recomienda cable conductor calibre 12 AWG mínimo según NEC (Código Eléctrico Nacional). En instalaciones largas (más de 30 metros) o con caídas de voltaje críticas, considere calibre 10 AWG. Use cable tipo SOOW, SJOOW o similar para aplicaciones móviles/flexibles, o THHN/THWN en instalaciones permanentes dentro de conduit. Siempre verifique con el código eléctrico local.
¿Cómo se realiza el cableado de los 5 hilos en esta clavija?
Los 5 hilos se conectan así: las 3 fases (generalmente negro, rojo y azul) en los terminales X, Y y Z; el neutro (blanco) en el terminal W; y la tierra (verde o desnudo) en el terminal de tierra (marcado con símbolo ⏚). Es fundamental respetar la secuencia de fases para equipos rotativos. Consulte el diagrama en el cuerpo de la clavija que indica claramente la posición de cada terminal según estándar NEMA.
¿Es compatible con equipos europeos de 380/400V?
No. Esta clavija está diseñada para el sistema norteamericano 120/208V CA. Los equipos europeos típicamente operan a 230/400V con configuraciones IEC diferentes. Conectar equipos de voltaje incorrecto causará daños severos. Si necesita alimentar equipos europeos, requiere transformador trifásico de conversión 208V a 400V y adaptadores de conexión apropiados, o preferiblemente equipos diseñados para el voltaje local.
