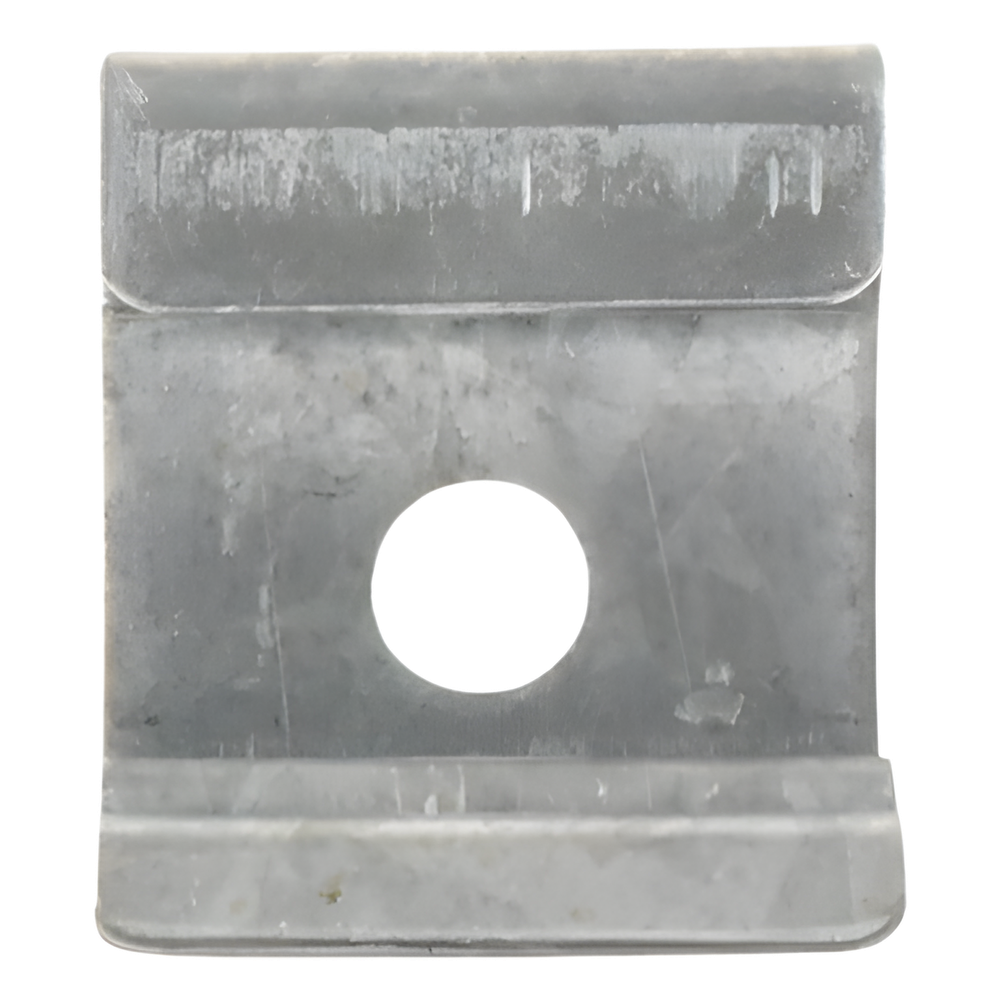

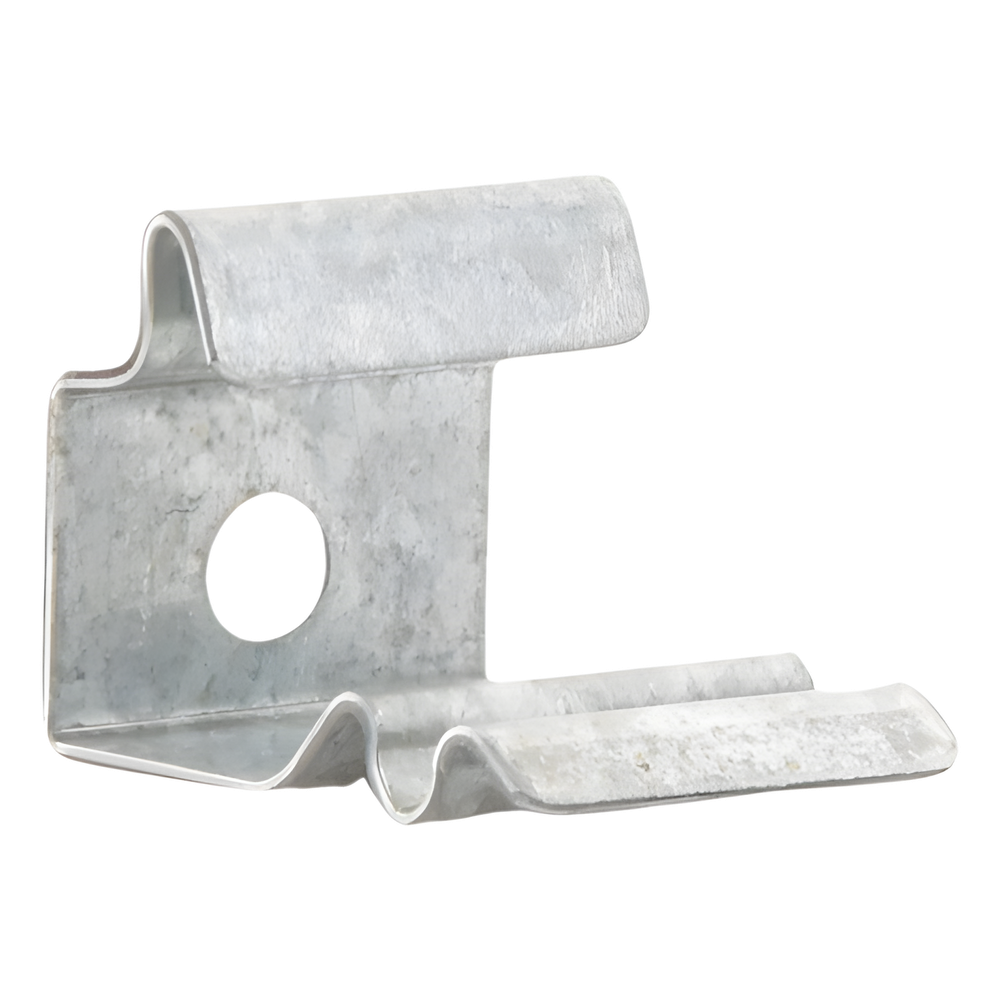

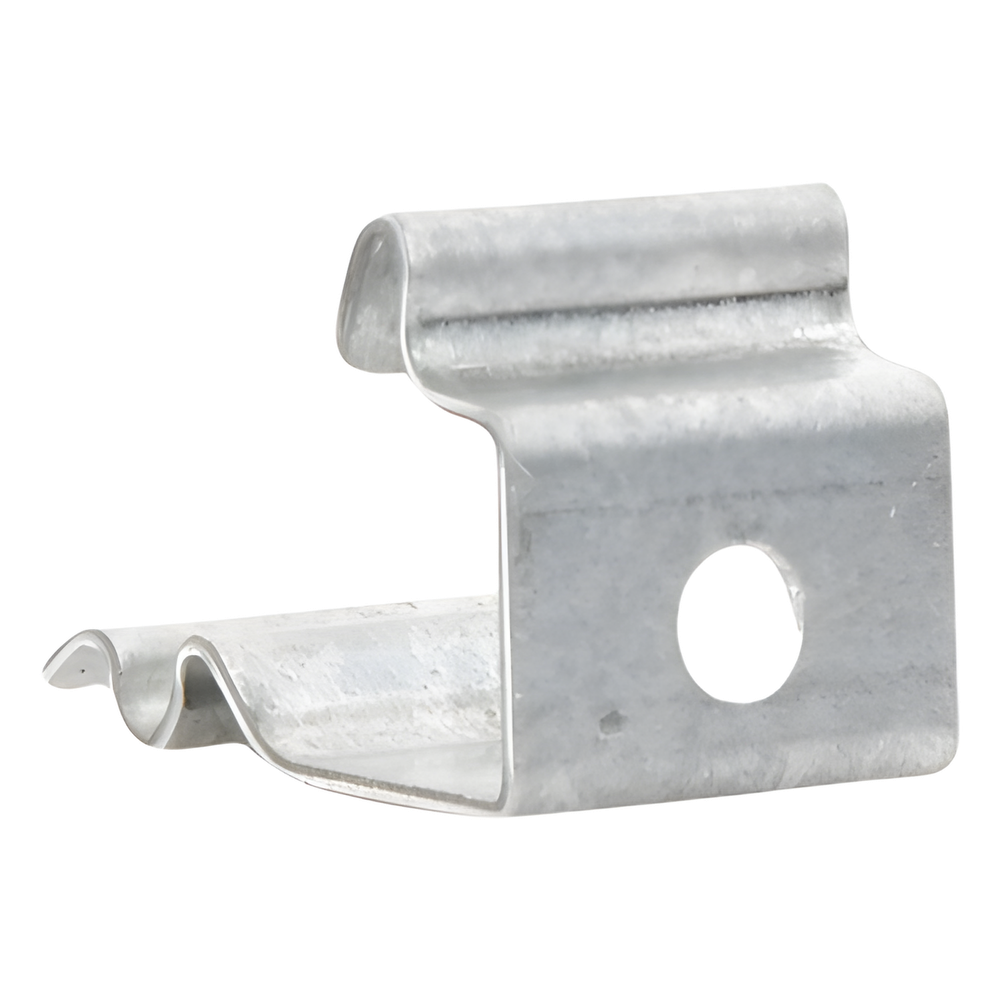

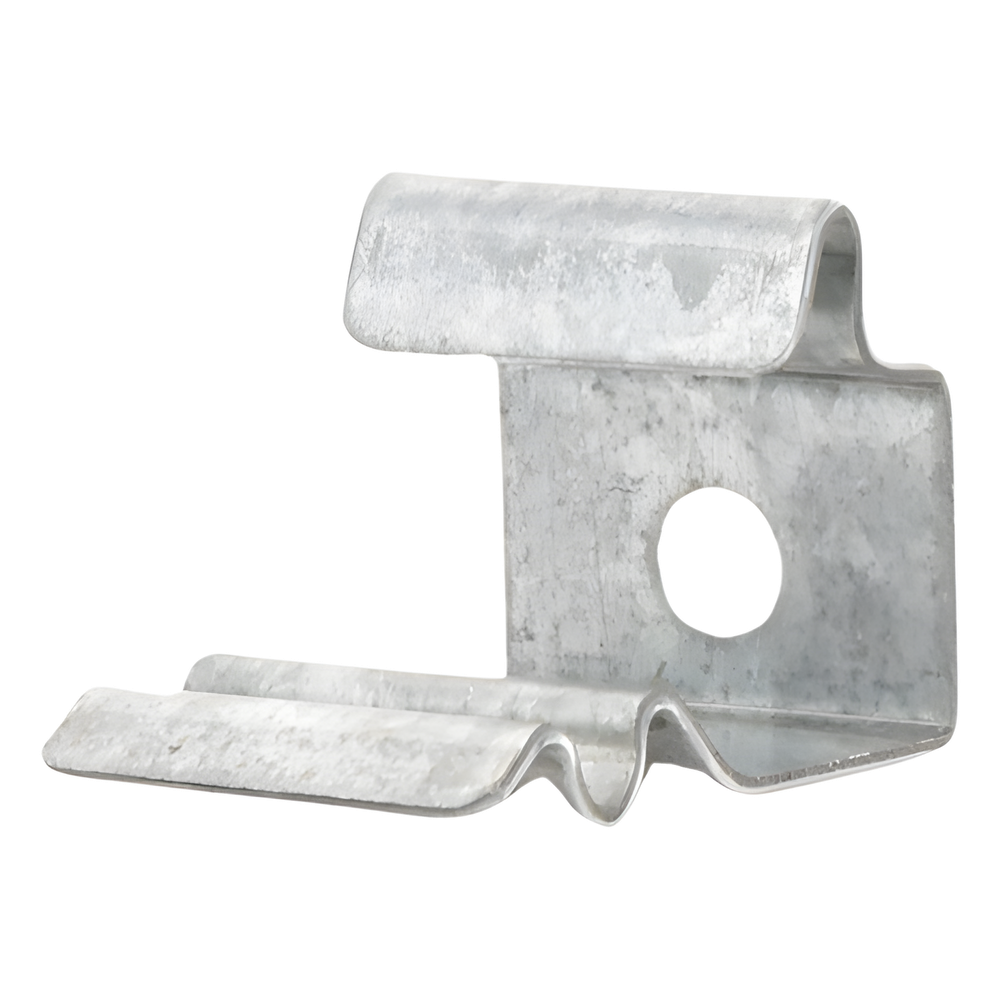

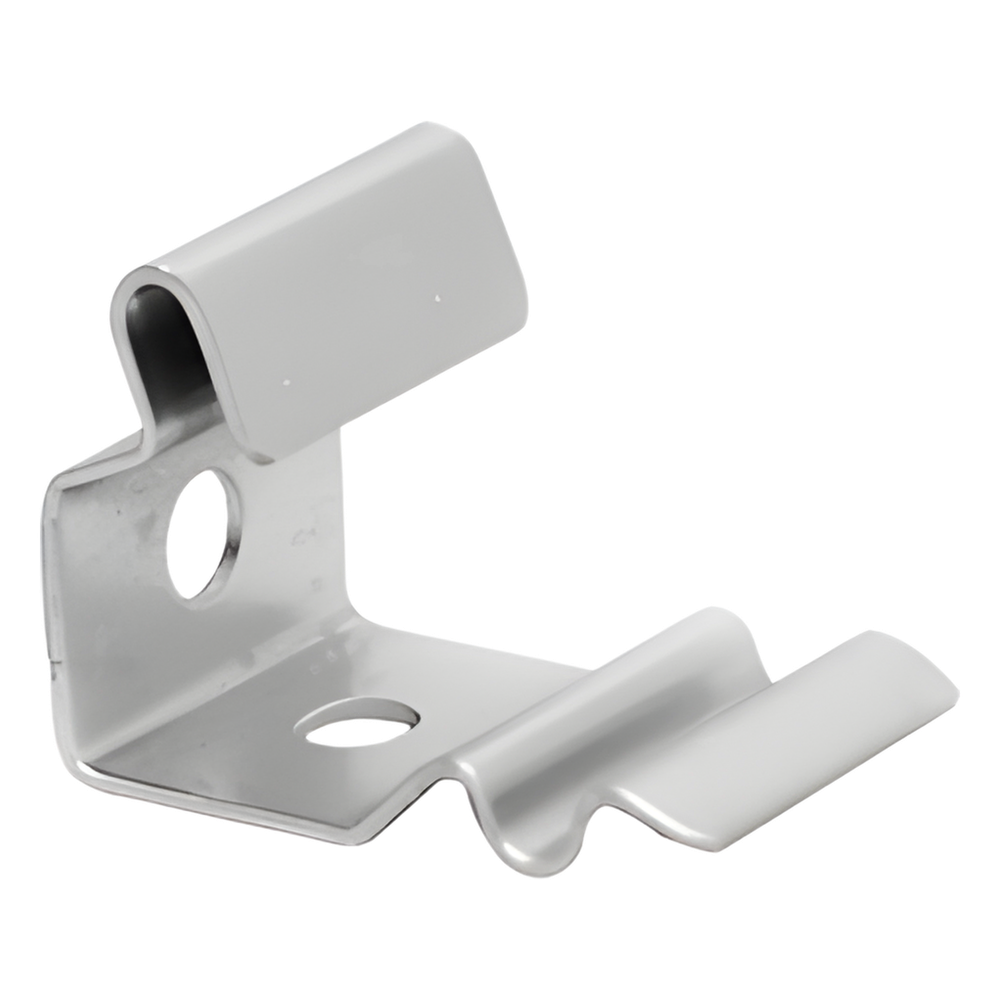

Clip de Fijación Charola 50 mm Peraltes 33, 66 y 54 mm Acero Calibre 14 Electrozincado CHAROFIL MG-51-101EZ
- SKU / Modelo: MG-51-101EZ
- Marca: CHAROFIL
- Categoría: Accesorios Charola
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Clip de Fijación Charola 50 mm Peraltes 33, 66 y 54 mm Acero Calibre 14 (1.9 mm) Pintura Poliéster
Modelo MG-51-101EZ · CHAROFIL
El clip de fijación CHAROFIL MG-51-101EZ (también escrito MG-51-101 EZ) es un herraje de sujeción para charola portacables de 50 mm de ancho, compatible con peraltes de 33, 66 y 54 mm. Está fabricado en lámina de acero al carbono laminada en frío calibre 14 (1.9 mm). Sirve para fijar la charola a muro o a piso en canalización eléctrica y de cableado estructurado. Consulta más productos de la marca en la colección CHAROFIL.
El CHAROFIL MG-51-101EZ lleva acabado electrozincado EZ con un recubrimiento de 15 a 20 micrómetros, indicado para ambientes interiores. La ficha del fabricante lo asocia con las normas NMX-J-511-2011 y NOM-001-SEDE-2012, además de referencias de recubrimiento NMX-D-122, NMX-H-074, NMX-004 y NMX-013. Es un accesorio de charola que simplifica el soporte en instalaciones comerciales e industriales.
Un solo clip CHAROFIL MG-51-101EZ cubre tres peraltes de charola, por lo que el instalador trabaja con menos referencias de herrajes en obra. También se usa para fijar cajas de registro a la charola. La geometría doblada del clip toma el borde de la charola y se ancla a la superficie de soporte mediante su perforación.
¿Cómo funciona y para qué sirve?
Un clip de fijación para charola es una pieza de lámina doblada que sujeta el perfil de la charola portacables a una superficie de soporte. Toma el borde o el costado de la charola y lo ancla mediante una perforación, de modo que la charola no se desplace por vibración, por el peso de los cables o por el jaloneo al tender conductores.
El CHAROFIL MG-51-101EZ está diseñado para charola de 50 mm de ancho con peraltes de 33, 66 y 54 mm. Se fabrica en acero calibre 14 (1.9 mm), un espesor que aporta rigidez al punto de sujeción. Se emplea en fijación a muro y a piso, y también para colocar cajas de registro sobre la charola.
El acabado electrozincado EZ protege el acero mediante una capa de zinc de 15 a 20 micrómetros, adecuada para interiores. Para exteriores o ambientes agresivos el fabricante maneja otros acabados (galvanizado por inmersión en caliente GAC o acero inoxidable) con códigos distintos, así que conviene elegir el acabado según el entorno antes de comprar.
Beneficios Principales
- Tres peraltes, un solo clip: El CHAROFIL MG-51-101EZ sirve para peraltes de 33, 66 y 54 mm, lo que reduce las referencias de herrajes que se llevan a obra.
- Acero calibre 14: La lámina de 1.9 mm de espesor da un punto de sujeción rígido para charolas con cableado comercial e industrial.
- Protección electrozincada: El recubrimiento EZ de 15 a 20 micrómetros protege el acero en instalaciones interiores.
- Fijación a muro o piso: El mismo clip permite anclar la charola a muro o a piso según el trazo de la canalización.
- Soporte de cajas de registro: Permite fijar cajas de registro a la charola sin perforaciones adicionales en ella.
- Referencias normativas mexicanas: La ficha del fabricante cita NMX-J-511-2011 y NOM-001-SEDE-2012, útil al documentar instalaciones eléctricas reglamentadas.
- Garantía del fabricante: CHAROFIL indica 3 años de garantía para este modelo.
Especificaciones Técnicas
General
| Marca | CHAROFIL |
| Modelo | MG-51-101EZ |
| Código de acabado | MG-51-101 EZ |
| Garantía | 3 años |
Compatibilidad
| Ancho de charola compatible | 50 mm |
| Peraltes compatibles | 33 mm, 66 mm, 54 mm |
Materiales
| Material | Lámina de acero al carbono laminada en frío |
| Calibre de lámina | 14 (1.9 mm) |
| Acabado | Electrozincado EZ, para interiores |
| Espesor de recubrimiento | 15 a 20 micrómetros |
Aplicación
| Aplicaciones | Fijación a muro, fijación a piso, fijación de charolas y cajas de registro |
Normas
| Certificación y normas nacionales | NMX-J-511-2011, NMX-D-122, NMX-H-074, NMX-004, NMX-013, NOM-001-SEDE-2012 |
| Normas de referencia internacionales | ASTM 635A, NF A 91-102, NF A 91-121, NF A 91-122, NFX 41002, NFEN 12330, IMQ, NF IEC-61537 |
Aplicaciones Recomendadas
Notas Importantes
El acabado electrozincado EZ está indicado para interiores; para exteriores el fabricante maneja otros acabados con códigos distintos.
Ideal para charola de 50 mm de ancho con peraltes de 33, 66 y 54 mm.
