Codo Conduit Rígido Aluminio 3/4" (19mm) Roscado 90° Rawelt CAL-19R
- SKU / Modelo: CAL-19R
- Marca: RAWELT
- Categoría: Tubería Metálica CONDUIT
- Garantía: 1 año
Precio normal:
$ 227.99 MXN
Precio en oferta
$ 177.99MXN
Envío calculado al finalizar la compra.
164 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

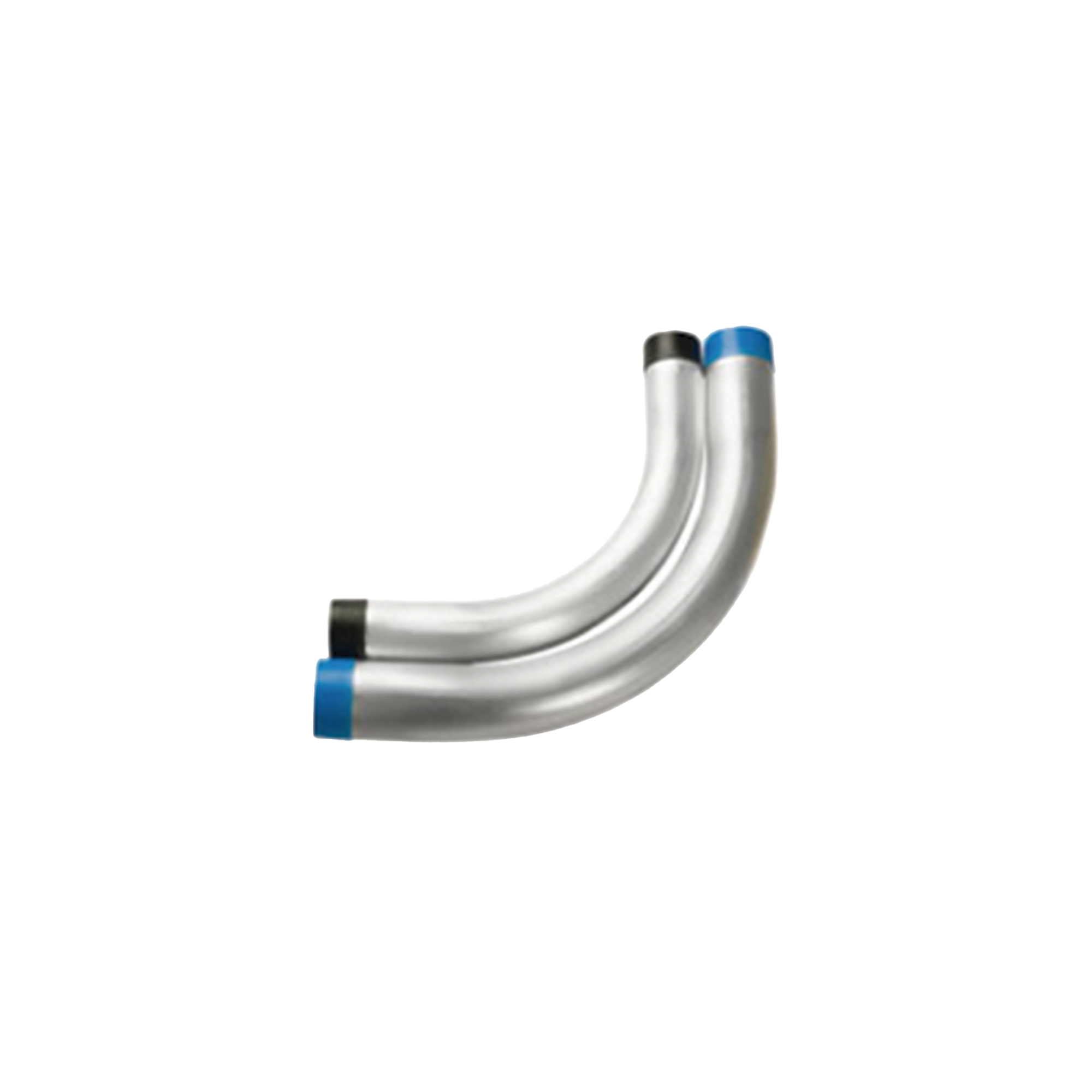

Codo Conduit Rígido de Aluminio de 3/4" (19 mm) Rawelt CAL-19R
Modelo CAL-19R | Marca RAWELT
3/4 pulgada (19mm)Aluminio RígidoRoscadoUso RudoAlta Resistencia
El Codo Conduit Rígido de Aluminio de 3/4" (19 mm) CAL-19R de Rawelt es un accesorio de canalización eléctrica certificado para sistemas de distribución de energía según norma NOM-001-SEDE. Fabricado en aleación de aluminio serie 6000 con tratamiento anticorrosivo, este codo roscado de 90 grados permite cambios de dirección en tuberías conduit rígidas con diámetro nominal de 19 mm (3/4"), soportando instalaciones desde 110V hasta 480V trifásico en ambientes industriales, comerciales y de intemperie con grado de protección IP54.
Este codo conduit está diseñado para garantizar continuidad eléctrica en sistemas de tierra física y puesta a tierra según NEC Artículo 250. Su construcción en aluminio ofrece una relación peso-resistencia superior a acero galvanizado, reduciendo carga estructural en instalaciones de gran formato. El roscado NPT estándar asegura acoplamiento hermético con tubería conduit rígida, conectores y cajas de registro, mientras que el radio de curvatura de 101.6 mm (4") cumple con TIA-568 para evitar daño en conductores AWG durante el cableado.
Beneficios Principales
- Construcción en aluminio de alta resistencia con acabado anticorrosivo para instalaciones en intemperie y ambientes salinos
- Roscado NPT certificado que garantiza sellado hermético y continuidad de tierra física en sistemas eléctricos
- Radio de curvatura de 4" que protege conductores eléctricos y cables de datos durante instalación y operación
- Compatible con tubería conduit rígida de 3/4" según norma UL6 y NOM-001-SEDE para sistemas de 110V-480V
- Peso reducido 40% respecto a codos de acero galvanizado, facilitando instalación en altura y reduciendo fatiga de instaladores
- Resistencia a corrosión superior en ambientes químicos, costeros e industriales con exposición a humedad y contaminantes
- Grado de protección IP54 contra ingreso de polvo y salpicaduras de agua en instalaciones exteriores
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Diámetro Nominal | 3/4 pulgada (19 mm) |
| Material | Aluminio aleación 6000 tratado anticorrosivo |
| Tipo de Rosca | NPT (National Pipe Thread) estándar |
| Ángulo de Curvatura | 90 grados |
| Radio de Curvatura | 4 pulgadas (101.6 mm) |
| Acabado | Recubrimiento anticorrosivo gris |
| Temperatura de Operación | -40°C a +105°C |
| Grado de Protección | IP54 (polvo y salpicaduras) |
| Certificaciones | UL6, NOM-001-SEDE, NEC Article 358 |
| Voltaje Máximo Soportado | 600V AC/DC |
| Aplicación | Conduit rígido metálico (RMC) |
| Norma de Fabricación | ANSI C80.1, NEMA RN 1 |
Contenido del Paquete
1x Codo Conduit Rígido Aluminio 3/4" CAL-19R
Aplicaciones Recomendadas
⚡ Instalaciones Eléctricas IndustrialesDistribución de energía en plantas de manufactura, naves industriales y centros de producción con requerimientos NOM-001-SEDE
🏢 Edificios Comerciales y CorporativosCanalización eléctrica en oficinas, centros comerciales, hospitales y escuelas con certificación UL y cumplimiento de código eléctrico
🌊 Ambientes Costeros y MarinosInstalaciones en zonas con alta salinidad, muelles, embarcaderos y plataformas donde la corrosión es crítica
📡 Infraestructura de TelecomunicacionesProtección de cableado de datos, fibra óptica y sistemas de comunicación en sitios celulares y data centers
Productos Complementarios
Tubería Conduit Rígida Aluminio 3/4"Tubería principal para completar sistema de canalización metálica con continuidad eléctrica
Conectores Rectos Aluminio 3/4"Acopladores para unión de tramos de tubería conduit y conexión a cajas de registro
Cajas Condulet Aluminio Tipo T/L/CCajas de derivación y acceso para sistemas conduit rígido con múltiples entradas roscadas
Abrazaderas Unistrut para Conduit 3/4"Soportes de montaje para fijación de tubería en muros, techos y estructuras metálicas
Preguntas Frecuentes
¿Cuál es la diferencia entre conduit de aluminio y acero galvanizado?
El conduit de aluminio es 40% más ligero que el acero galvanizado, facilitando su instalación en altura y reduciendo fatiga del instalador. Ofrece resistencia superior a corrosión en ambientes costeros, químicos y húmedos sin necesidad de recubrimientos adicionales. El aluminio no genera chispa por fricción, haciéndolo ideal para atmósferas explosivas Clase I Div 2. Ambos cumplen normas NEC y NOM para continuidad de tierra física.
¿Este codo es compatible con tubería conduit PVC de 3/4"?
No, este codo está diseñado específicamente para tubería conduit rígida metálica (RMC) de aluminio o acero de 3/4" con rosca NPT. Para tubería PVC conduit se requieren codos de PVC Schedule 40/80 con acoplamiento cementado o roscado según tipo de tubo. No se recomienda mezclar sistemas metálicos y no metálicos sin adaptadores certificados, ya que se pierde continuidad de tierra física requerida por NEC Artículo 250.
¿Qué radio de curvatura tiene este codo y por qué es importante?
Este codo tiene radio de curvatura de 4 pulgadas (101.6 mm), que cumple con norma NEMA RN 1 y TIA-568 para proteger conductores eléctricos durante instalación. Un radio menor podría dañar el aislamiento de cables, causar puntos calientes o dificultar el jalado de conductores. Para conductores AWG 8-2/0, el radio mínimo es 6 veces el diámetro exterior del conductor; este codo cumple para calibres hasta AWG 4/0 en instalaciones de 480V trifásico.
¿Se puede instalar este codo en exteriores sin protección adicional?
Sí, este codo tiene grado de protección IP54 y recubrimiento anticorrosivo que lo hace apto para instalación en intemperie sin protección adicional. El aluminio forma óxido de aluminio pasivo que previene corrosión progresiva, a diferencia del acero galvanizado donde el zinc se agota. Para ambientes con exposición química severa (plantas de tratamiento, industria química) se recomienda inspección anual y aplicación de sellador dieléctrico en roscas para máxima durabilidad.
¿Cuántos conductores puedo pasar por conduit de 3/4" con este codo?
Según NEC Tabla 1 Capítulo 9, en conduit de 3/4" (19 mm) con máximo 40% de llenado: 7 conductores AWG 12 THHN, 6 conductores AWG 10 THHN, o 4 conductores AWG 8 THHN. Para cables con aislamiento THW o instalaciones con más de 3 curvas de 90° se debe reducir cantidad. El radio de curvatura de 4" de este codo facilita el jalado sin exceder tensión máxima de 25 lb-f para conductores de cobre durante instalación.
