Comunicador digital de alarma (DACT) / Doble línea telefónica supervisada / Formatos Ademco Contact ID y SIA / Compatible con MS-9600LS y MS-9600UDLS
Modelo DACT-UD2 · FIRE-LITE

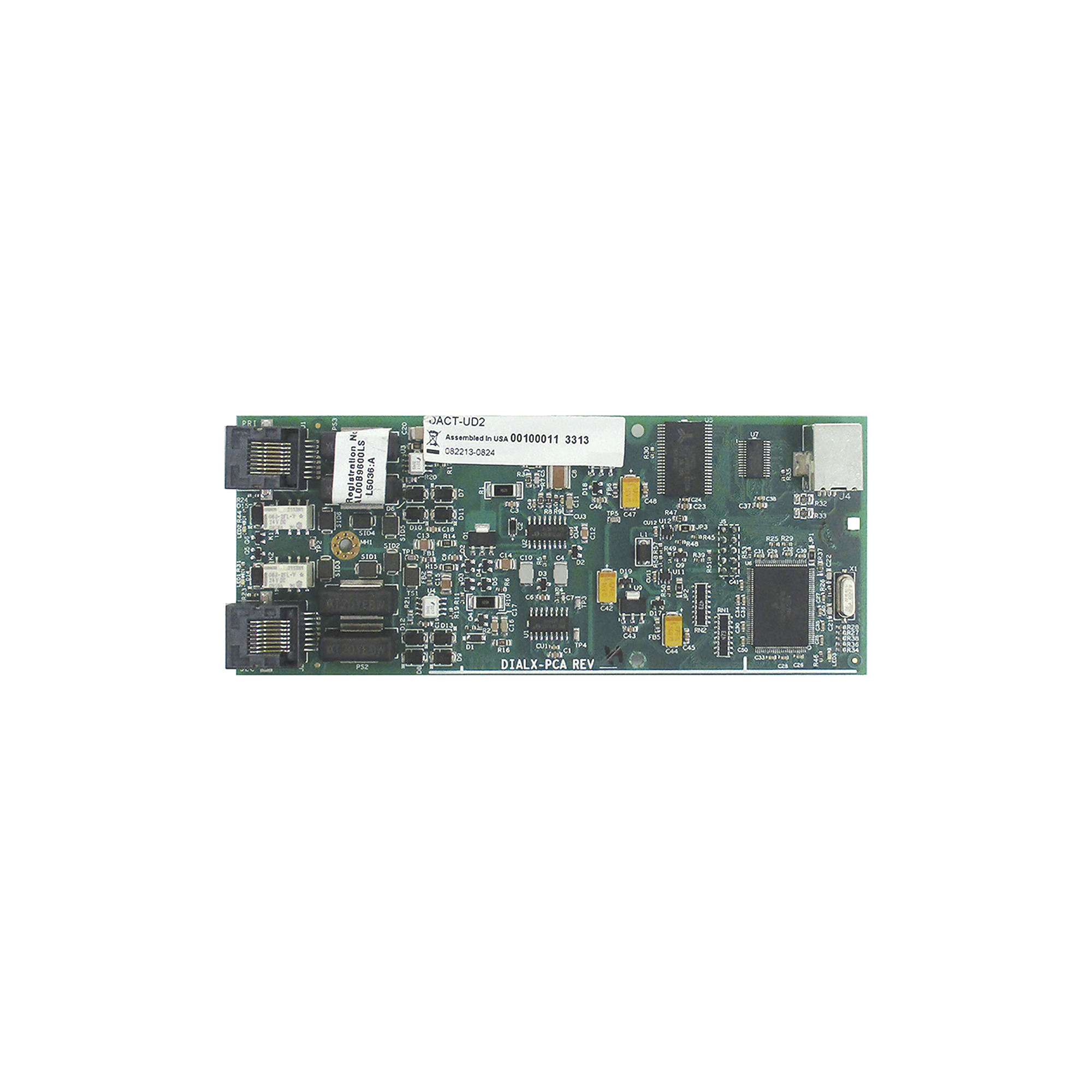

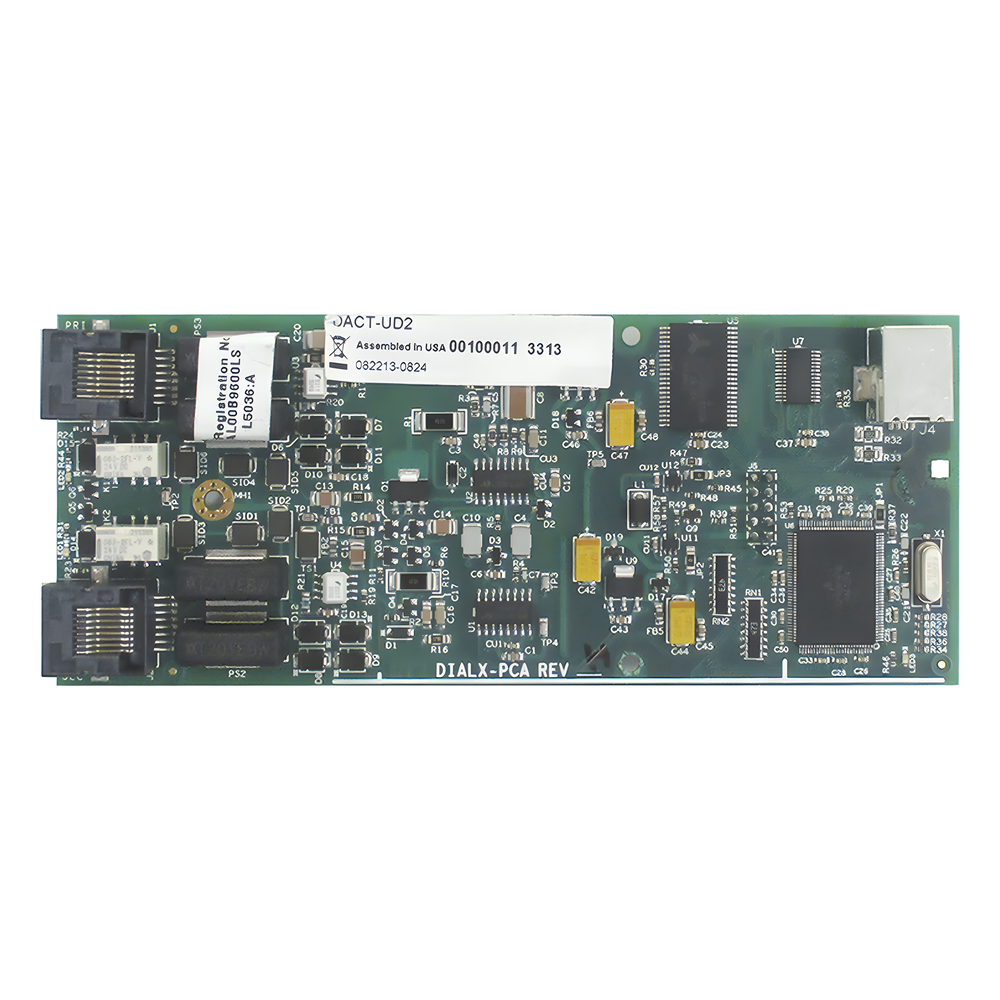

El FIRE-LITE DACT-UD2 es un comunicador digital de alarma (DACT) para paneles de control de incendio que envía el estado del sistema a centrales receptoras listadas UL a través de la red telefónica pública conmutada. Trabaja con doble línea telefónica supervisada mediante jacks modulares RJ31X, comunica en formatos Ademco Contact ID y SIA y reporta hasta 636 puntos o 99 zonas a la estación central de monitoreo.
El DACT-UD2 de Fire-Lite, marca de Honeywell, se monta dentro del gabinete directamente en la tarjeta principal del panel y es compatible con los paneles MS-9600LS y MS-9600UDLS. Es de serie en el MS-9600UDLS/E y opcional en el MS-9600LS/E. Además de alarma, falla y supervisión por zona o punto, informa condiciones del propio panel como pérdida de CA, batería baja y falla de tierra.
En proyectos de protección contra incendio, un comunicador DACT como el FIRE-LITE DACT-UD2 (también escrito DACTUD2) conecta el panel con la central de monitoreo sin que alguien en sitio tenga que dar aviso. Su toma de línea desconecta los teléfonos locales para transmitir, y la supervisión de línea detecta la pérdida de conexión en 2 minutos, de modo que una línea telefónica cortada no pasa inadvertida.
¿Cómo funciona y para qué sirve?
Un DACT (Digital Alarm Communicator Transmitter) es el módulo que traduce los eventos de un panel de incendio en mensajes digitales y los marca por línea telefónica hacia una central receptora. El panel detecta una alarma, una falla o una condición de supervisión; el comunicador toma la línea, marca el número de la central, envía el mensaje y espera la confirmación de recepción (kissoff) antes de liberar la línea.
La toma de línea (line seizure) es clave: si hay teléfonos o equipos compartiendo la misma línea, el comunicador los desconecta para que la transmisión de alarma tenga prioridad. El DACT-UD2 usa dos jacks RJ31X, uno para la línea primaria y otro para la secundaria, y supervisa ambas, de manera que la pérdida de una línea se detecta en 2 minutos y se puede reportar como falla del sistema.
Los formatos Ademco Contact ID y SIA son los protocolos de comunicación con los que la mayoría de las centrales de monitoreo interpretan los eventos. Con ellos, cada alarma, falla o supervisión llega identificada por zona o punto, lo que permite al operador saber qué dispositivo del sistema de detección de incendio se activó. Con capacidad para 636 puntos o 99 zonas, el DACT-UD2 cubre el direccionamiento completo que maneja el panel.
Beneficios Principales
- Doble línea telefónica: Con jacks RJ31X para línea primaria y secundaria, el panel mantiene una vía alterna hacia la central de monitoreo si una línea falla.
- Línea supervisada: La detección de pérdida de conexión en 2 minutos evita que una línea cortada deje el sistema sin comunicación sin que nadie lo sepa.
- Toma de línea: Al desconectar los teléfonos locales durante la transmisión, la señal de alarma no compite con llamadas en curso.
- Formatos Contact ID y SIA: Al comunicar en ambos formatos, el módulo se integra con las centrales receptoras más comunes sin convertidores adicionales.
- Reporte por zona o punto: Hasta 636 puntos o 99 zonas llegan identificados a la central, lo que acelera la ubicación del evento.
- Montaje dentro del gabinete: Al instalarse en la tarjeta principal del panel no ocupa espacio externo ni requiere gabinete adicional.
- Protección contra transitorios: La protección extensa contra transitorios resguarda el módulo de sobretensiones que entran por la línea telefónica.
- Consumo bajo: Con un máximo de 0.0193 A en espera y 0.0335 A comunicando, el cálculo de baterías del panel se ve poco afectado.
Especificaciones Técnicas
General
| Tipo de producto | Comunicador digital de alarma (DACT) para panel de control de incendio |
| Marca | FIRE-LITE (Honeywell) |
| Modelo | DACT-UD2 |
| Garantía | 3 años |
Comunicación
| Capacidad de reporte | 636 puntos o 99 zonas |
| Formatos de comunicación | Ademco Contact ID, SIA |
| Conexión telefónica | Dos jacks modulares RJ31X (PRI y SEC) |
| Líneas telefónicas | Doble línea (primaria y secundaria) supervisada |
| Marcación | Por tono (DTMF) o por pulso, con detección de reconocimiento y kissoff |
| Toma de línea | Line seizure: desconecta teléfonos locales para transmitir la alarma |
| Supervisión de línea telefónica | Detecta pérdida de conexión en 2 minutos |
Eléctricas
| Consumo en espera | 0.0193 A máx. |
| Consumo en alarma | 0.0335 A máx. (comunicando) |
| REN (línea telefónica) | 0.0B, cumple FCC Parte 68 |
Compatibilidad
| Paneles compatibles | MS-9600LS, MS-9600UDLS |
Instalación
| Montaje | Dentro del gabinete, directamente en la tarjeta principal del panel |
| Protección contra transitorios | Protección extensa contra transitorios |
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
El DACT-UD2 se monta dentro del gabinete, directamente en la tarjeta principal del panel de control de incendio.
Es de serie en el MS-9600UDLS/E y opcional en el MS-9600LS/E.
La conexión a la red telefónica se hace con dos jacks modulares RJ31X (primaria y secundaria).
Reporta a centrales receptoras listadas UL a través de la red telefónica pública conmutada.
