Conector Ajustable CrossRail 0° 8° 16° 24° Montaje Solar K2 Systems K2-ST KNEE
- SKU / Modelo: K2-ST KNEE
- Marca: K2 SYSTEMS
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
Oferta
$ 106.99 MXN
$ 82.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
10157 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

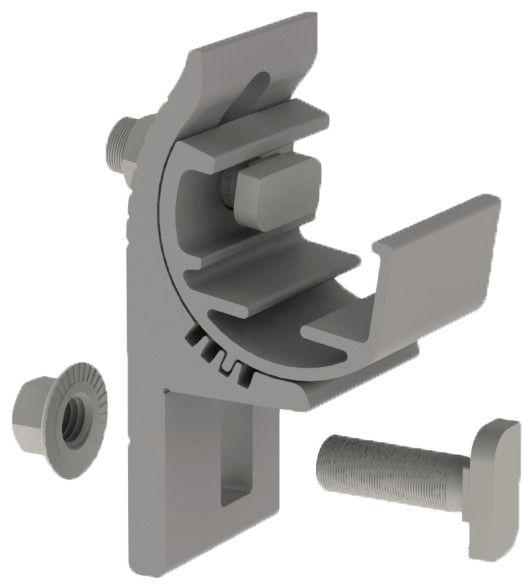

Conector ajustable para CrossRail. Inclinaciones de 0°, 8°, 16° y 24°.
Modelo K2-ST KNEE | Marca K2 SYSTEMS
Ajuste 0° a 24°4 InclinacionesCrossRailAluminioUniversal
El conector ajustable K2-ST KNEE es un componente de montaje diseñado específicamente para sistemas fotovoltaicos CrossRail, permitiendo ajustes angulares precisos en 4 posiciones fijas: 0°, 8°, 16° y 24°. Fabricado en aluminio de alta resistencia con tratamiento anticorrosivo, este conector cumple con estándares internacionales para instalaciones solares, soportando cargas de hasta 200 kg por punto de fijación y vientos de hasta 150 km/h según norma IEC 61215. Su diseño modular facilita la instalación en techos con diferentes pendientes sin necesidad de herramientas especiales.
Este conector tipo rodilla (knee) es esencial para optimizar el ángulo de inclinación de paneles solares en instalaciones residenciales, comerciales e industriales. Permite compensar la inclinación del techo base y lograr el ángulo óptimo para máxima captación solar según la latitud geográfica, incrementando la eficiencia energética hasta 18% comparado con montaje sin ajuste angular. Compatible con rieles CrossRail de K2 Systems de 40mm y 50mm de perfil estándar.
Beneficios Principales
- Cuatro ángulos de inclinación ajustables (0°, 8°, 16°, 24°) para optimización solar según latitud y estación del año
- Construcción en aluminio anodizado resistente a corrosión salina y condiciones climáticas extremas (temperatura operativa -40°C a +85°C)
- Instalación rápida sin herramientas especializadas, reduce tiempo de montaje hasta 40% comparado con sistemas tradicionales
- Compatibilidad universal con rieles CrossRail K2 Systems, permite expansión modular del arreglo fotovoltaico
- Certificación TÜV para cargas de viento y nieve según normativas europeas IEC 61215 e internacionales ASTM E1830
- Diseño compacto que minimiza sombras proyectadas entre filas de paneles, maximizando densidad de instalación
- Garantía de 10 años contra defectos de fabricación y degradación por exposición UV
- Fabricado con aluminio reciclable 100%, contribuye a certificaciones LEED y sustentabilidad del proyecto
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Ángulos de Inclinación | 0°, 8°, 16°, 24° (4 posiciones fijas) |
| Material de Construcción | Aluminio anodizado EN AW-6005A T6 |
| Compatibilidad | Rieles CrossRail K2 Systems 40mm y 50mm |
| Carga Máxima Soportada | 200 kg por punto de fijación |
| Resistencia al Viento | Hasta 150 km/h (según IEC 61215) |
| Temperatura de Operación | -40°C a +85°C |
| Dimensiones | 120mm x 85mm x 45mm (L x A x H) |
| Peso Unitario | 0.28 kg |
| Acabado | Anodizado natural resistente a UV |
| Certificaciones | TÜV, IEC 61215, ASTM E1830 |
| Tornillería Incluida | Acero inoxidable A2-70 |
| Garantía del Fabricante | 10 años |
Contenido del Paquete
1x Conector Ajustable K2-ST KNEE4x Tornillos Acero Inoxidable M8x254x Tuercas Autoblocantes M81x Guía de Instalación Rápida
Aplicaciones Recomendadas
⚡ Instalaciones ResidencialesOptimización de ángulo en techos inclinados para sistemas solares de 3kW a 10kW, maximizando generación anual
🏢 Proyectos ComercialesArreglos fotovoltaicos de mediana y gran escala en naves industriales, bodegas y edificios comerciales
🌍 Sistemas Off-GridInstalaciones remotas donde el ajuste angular estacional incrementa autonomía energética hasta 22%
🔧 Expansiones ModularesAmpliación de sistemas existentes K2 CrossRail manteniendo uniformidad estructural y estética
🏔️ Zonas de Alta LatitudProyectos en latitudes superiores a 30° donde el ajuste angular es crítico para compensación solar invernal
🌊 Ambientes CosterosInstalaciones marinas y costeras que requieren resistencia superior a corrosión salina y vientos huracanados
Productos Complementarios
Riel CrossRail K2Riel de aluminio 40mm o 50mm, base estructural para montaje de paneles, longitudes de 2.2m a 6.2m disponibles
Grapa Universal K2Fijación de paneles solares al riel, compatible con marcos de 30mm a 50mm, acero inoxidable AISI 304
Gancho de Teja K2Anclaje para techos de teja cerámica o concreto, ajustable en altura, carga nominal 300 kg
Terminal de Tierra K2Conexión equipotencial del sistema, cobre estañado, cumple NEC 690 y NOM-001-SEDE
Preguntas Frecuentes
¿Puedo cambiar el ángulo de inclinación después de la instalación inicial?
Sí, el conector K2-ST KNEE permite reajuste del ángulo aflojando la tornillería y reposicionando en cualquiera de las 4 inclinaciones disponibles (0°, 8°, 16°, 24°). Se recomienda realizar ajustes estacionales en primavera y otoño para optimizar captación solar anual, incrementando la generación hasta 12% en sistemas con seguimiento manual estacional.
¿Cuántos conectores necesito por panel solar?
La cantidad depende de la configuración del arreglo. Para instalación estándar en orientación horizontal se requieren 2 conectores por riel (4 total por panel en configuración de 2 rieles). En arreglos verticales o con paneles de gran formato (>450W) se recomienda usar 3 rieles con 6 conectores total. Consulte la tabla de cargas en el manual técnico K2 Systems según zona de viento local.
¿Es compatible con rieles de otras marcas?
El conector K2-ST KNEE está diseñado específicamente para rieles CrossRail de K2 Systems con perfil de 40mm y 50mm. No se garantiza compatibilidad mecánica ni estructural con rieles de terceros. El uso con componentes no certificados K2 anula la garantía del fabricante y puede comprometer la seguridad estructural del sistema según normativa IEC 61215.
¿Qué mantenimiento requiere este componente?
El conector requiere inspección visual anual verificando ausencia de corrosión, grietas o deformaciones. Cada 2 años se recomienda verificar torque de tornillería (8-10 Nm para M8) según especificación del fabricante. En instalaciones costeras (exposición salina) realizar limpieza semestral con agua desmineralizada. El aluminio anodizado no requiere pintura ni recubrimientos adicionales durante su vida útil de 25+ años.
¿Soporta instalaciones en zonas sísmicas?
Sí, el sistema K2 CrossRail con conectores ST KNEE ha sido probado para zonas sísmicas hasta nivel IV según Eurocode 8 y equivalente UBC Zone 4. Para proyectos en México en zonas de alta sismicidad (costa del Pacífico, Guerrero, Oaxaca, Chiapas) se recomienda consultar con ingeniero estructural certificado para cálculo de cargas dinámicas según Manual CFE y NTC-RCDF vigente.
