Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).

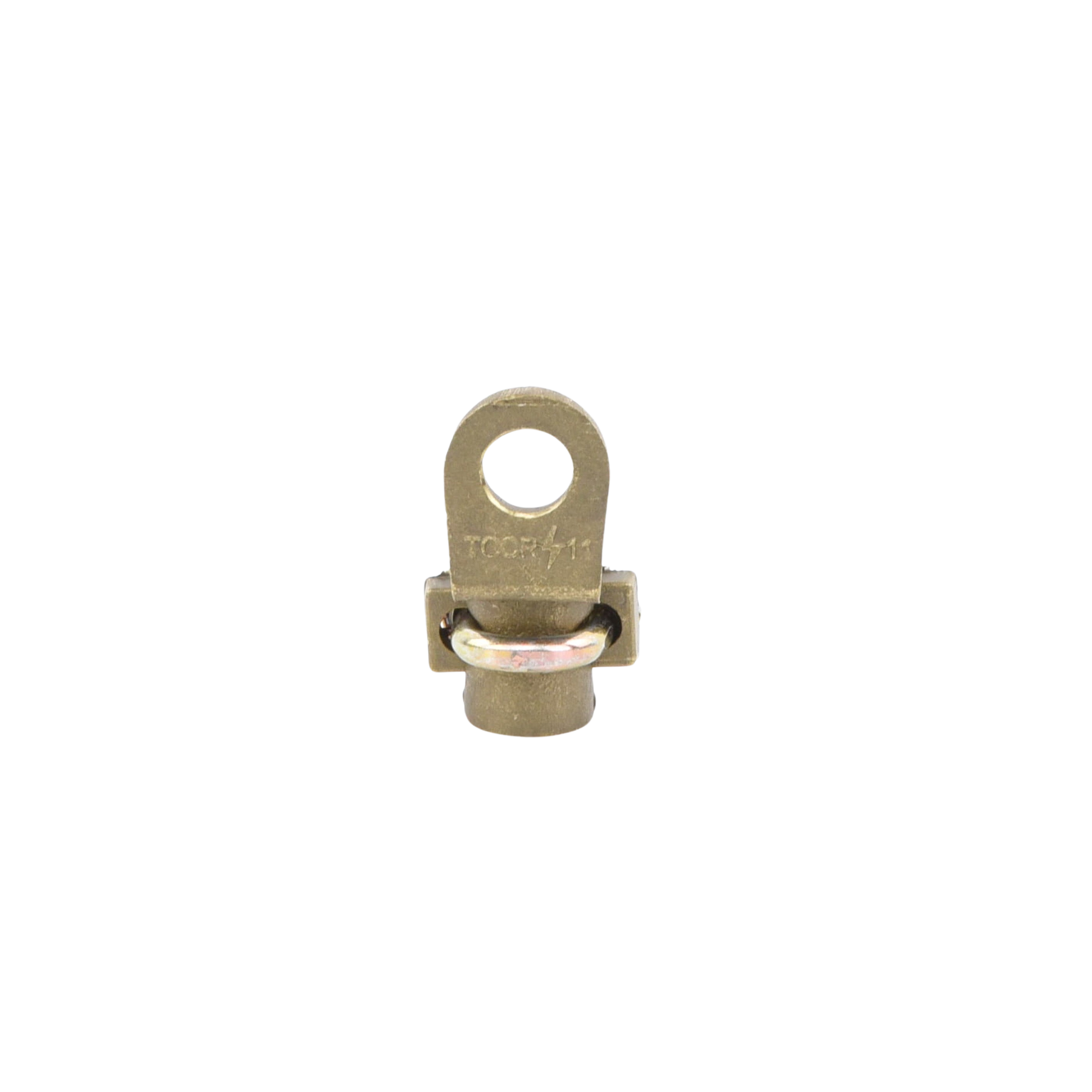

Modelo TG-CR11 | Marca TOTAL GROUND
Calibre 4 AWG a 1/0 AWGBorne ½ PulgadaBronce FundidoConexión MecánicaAlta Conductividad
El Conector de Bornes TG-CR11 de TOTAL GROUND es un conector mecánico fabricado en bronce fundido de alta conductividad, diseñado para establecer uniones permanentes entre un borne de ½ pulgada (12.7 mm) y cables eléctricos de calibre 4 AWG hasta 1/0 AWG. Este conector garantiza baja resistencia eléctrica inferior a 0.0005 ohmios según normativa IEEE 837, asegurando máxima eficiencia en sistemas de tierra física, distribución eléctrica industrial y subestaciones de media tensión.
Su construcción robusta en aleación de bronce cumple con estándares UL467 y NOM-001-SEDE, ofreciendo resistencia a la corrosión superior al 95% en ambientes industriales agresivos. El diseño de tornillo de apriete mecánico permite instalación sin necesidad de soldadura exotérmica, reduciendo tiempos de montaje hasta un 60% comparado con métodos tradicionales, ideal para proyectos de puesta a tierra, paneles de distribución, y sistemas de protección contra descargas atmosféricas.
El conector TG-CR11 soporta corrientes de cortocircuito superiores a 50 kA durante 1 segundo, cumpliendo con IEEE 80 para diseño de sistemas de puesta a tierra en instalaciones de potencia. Su aplicación profesional incluye conexión de varillas copperweld, electrodos de tierra profunda, y mallas de puesta a tierra en centros de datos, plantas industriales y torres de telecomunicaciones.
Beneficios Principales
- Conexión mecánica segura sin soldadura, instalación hasta 5 veces más rápida que métodos exotérmicos
- Bronce de alta conductividad con resistencia eléctrica menor a 0.0005 ohmios garantizando máxima eficiencia de puesta a tierra
- Compatible con bornes estándar de ½ pulgada (12.7 mm) y cables desde 4 AWG hasta 1/0 AWG cubriendo el 80% de aplicaciones industriales
- Resistencia a corrosión superior al 95% en ambientes salinos, químicos e industriales según pruebas de niebla salina 500 horas
- Cumplimiento normativo: UL467, NOM-001-SEDE, IEEE 837, IEEE 80 para instalaciones certificadas
- Capacidad de soportar corrientes de falla superiores a 50,000 amperios durante 1 segundo sin degradación
- Instalación sin herramientas especiales, solo requiere llave de torque calibrada a 40-50 Nm
- Vida útil superior a 25 años en instalaciones permanentes bajo condiciones normales de operación
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
TG-CR11 |
| Marca |
TOTAL GROUND |
| Tipo de Conector |
Conector mecánico de bornes |
| Material |
Bronce fundido alta conductividad |
| Tamaño de Borne |
½ pulgada (12.7 mm) |
| Rango de Cable Compatible |
Calibre 4 AWG a 1/0 AWG |
| Resistencia Eléctrica |
< 0.0005 ohmios (IEEE 837) |
| Corriente de Cortocircuito |
> 50 kA durante 1 segundo |
| Sistema de Fijación |
Tornillo mecánico de apriete |
| Torque Recomendado |
40-50 Nm (30-37 lb-ft) |
| Resistencia a Corrosión |
> 95% (500 horas niebla salina) |
| Temperatura de Operación |
-40°C a +85°C |
| Normativas |
UL467, NOM-001-SEDE, IEEE 837, IEEE 80 |
| Vida Útil Estimada |
> 25 años |
| Aplicación Principal |
Sistemas de puesta a tierra, distribución eléctrica industrial |
Contenido del Paquete
1x Conector de Bornes TG-CR111x Tornillo de Apriete MecánicoDocumentación Técnica
Aplicaciones Recomendadas
⚡ Sistemas de Puesta a TierraConexión de electrodos de tierra, varillas copperweld y mallas equipotenciales en instalaciones industriales y comerciales
🏭 Distribución Eléctrica IndustrialUnión de conductores de potencia en tableros de distribución, subestaciones y centros de carga de media tensión
📡 Torres de TelecomunicacionesConexión de sistemas de tierras físicas en torres celulares, antenas y equipos de radiofrecuencia con protección contra rayos
🏢 Centros de Datos y Edificios InteligentesImplementación de mallas de tierra para equipos críticos, racks de servidores y sistemas de protección contra descargas
⚡ Protección contra RayosIntegración en sistemas de pararrayos y bajadas de tierra según NOM-022-STPS para edificaciones de alto riesgo
🔌 Paneles Solares y Energías RenovablesConexión a tierra de estructuras fotovoltaicas, inversores y sistemas de generación distribuida conforme a NEC 690
Preguntas Frecuentes
¿Qué diferencia hay entre un conector mecánico y uno exotérmico para puesta a tierra?
El conector mecánico TG-CR11 utiliza tornillos de apriete para establecer la conexión, lo que permite instalación rápida sin necesidad de equipo especializado ni materiales consumibles. Los conectores exotérmicos requieren moldes, cargas pirotécnicas y capacitación especializada. El TG-CR11 ofrece resistencia eléctrica comparable (< 0.0005 ohmios) con la ventaja de ser reutilizable y verificable en campo con torquímetro, reduciendo costos de instalación hasta 70%.
¿El conector TG-CR11 es compatible con varillas de tierra copperweld estándar?
Sí, el TG-CR11 está diseñado específicamente para bornes de ½ pulgada (12.7 mm), tamaño estándar en el 90% de varillas copperweld comerciales e industriales. Es compatible con electrodos UL467 y varillas según NOM-001-SEDE, garantizando conexión universal en sistemas de puesta a tierra residenciales, comerciales e industriales sin necesidad de adaptadores.
¿Qué calibre de cable puedo conectar con este conector de bornes?
El TG-CR11 acepta cables desde calibre 4 AWG (sección 21.15 mm²) hasta 1/0 AWG (sección 53.49 mm²), cubriendo aplicaciones desde instalaciones residenciales hasta industriales de media potencia. Este rango permite conexión de conductores de cobre desnudo, cables THHN/THHW y conductores de puesta a tierra según NEC artículo 250, adecuado para corrientes de falla superiores a 50 kA.
¿Requiere mantenimiento periódico el conector TG-CR11?
El conector TG-CR11 requiere inspección visual semestral según NOM-001-SEDE para verificar ausencia de corrosión, daño mecánico o aflojamiento. Se recomienda verificar torque de apriete (40-50 Nm) anualmente en instalaciones críticas. El bronce de alta conductividad ofrece resistencia a corrosión superior al 95%, por lo que en ambientes no agresivos el mantenimiento se limita a inspección visual cada 12 meses, con vida útil superior a 25 años.
¿Cumple con normativas mexicanas y norteamericanas para sistemas de tierra?
Sí, el TG-CR11 cumple con UL467 (norma estadounidense para conectores de puesta a tierra), NOM-001-SEDE (Código Eléctrico Nacional Mexicano), IEEE 837 (resistencia eléctrica de conectores) e IEEE 80 (diseño de sistemas de puesta a tierra). Esta certificación múltiple garantiza aceptación en inspecciones oficiales, proyectos gubernamentales y aplicaciones industriales reguladas en México y Estados Unidos.
¿Se puede utilizar en instalaciones subterráneas o expuestas a la intemperie?
El TG-CR11 es adecuado para instalaciones subterráneas directas, expuestas a la intemperie y ambientes industriales agresivos. Su construcción en bronce soporta humedad, contacto con tierra, exposición UV y variaciones térmicas de -40°C a +85°C. En instalaciones subterráneas se recomienda usar compuesto antioxidante y caja de registro para facilitar inspección. Ha superado 500 horas de prueba en niebla salina con resistencia a corrosión superior al 95%.
