Conector F Macho Compresión Cable RG-6 Bronce Niquelado Oro EPCOM TITANIUM TT-CON-509-RG6
- SKU / Modelo: TT-CON-509-RG6
- Marca: EPCOM TITANIUM
- Categoría: Conectores de Video
- Garantía: 1 año
Precio normal:
$ 28.99 MXN
Precio en oferta
$ 21.99MXN
Envío calculado al finalizar la compra.
2301 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

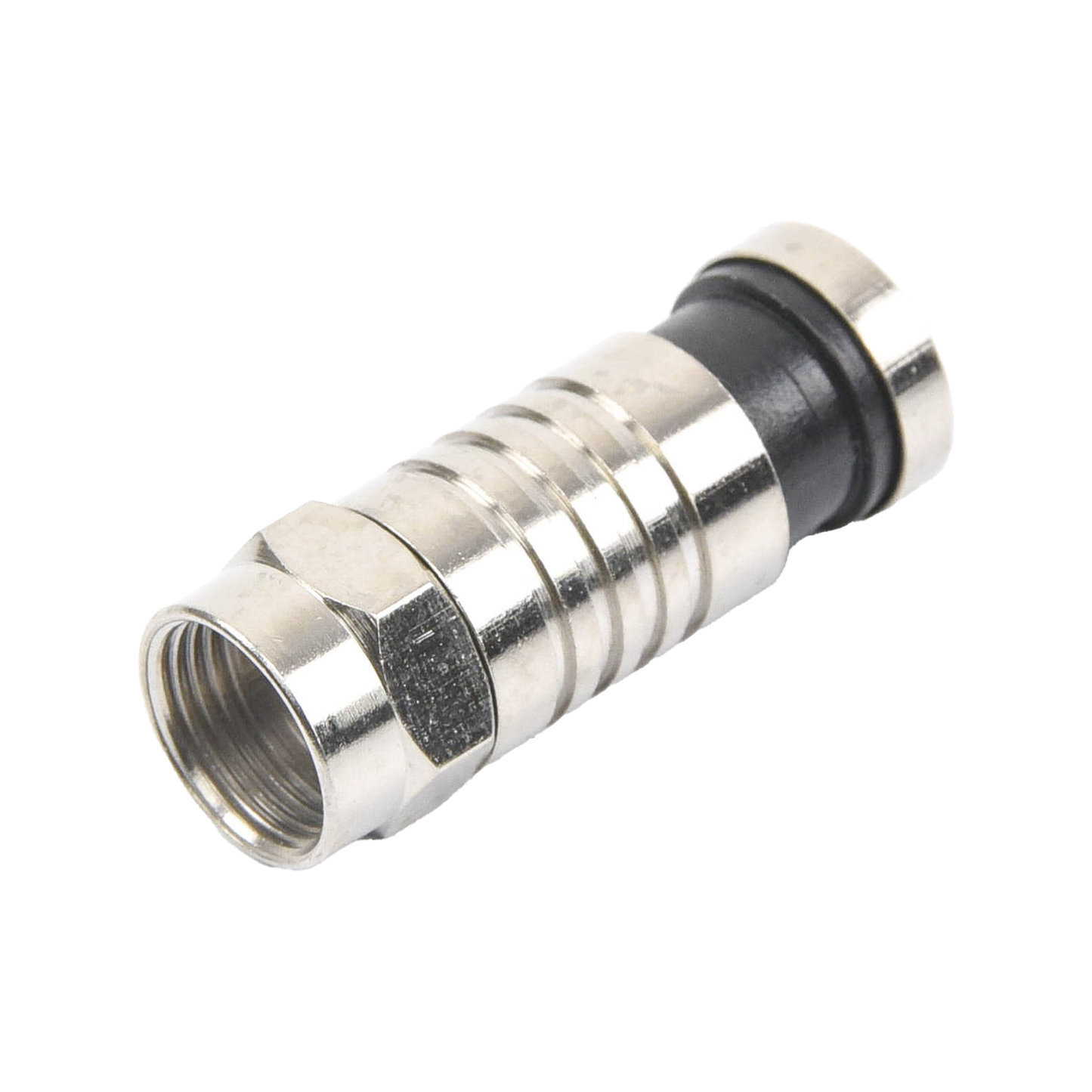

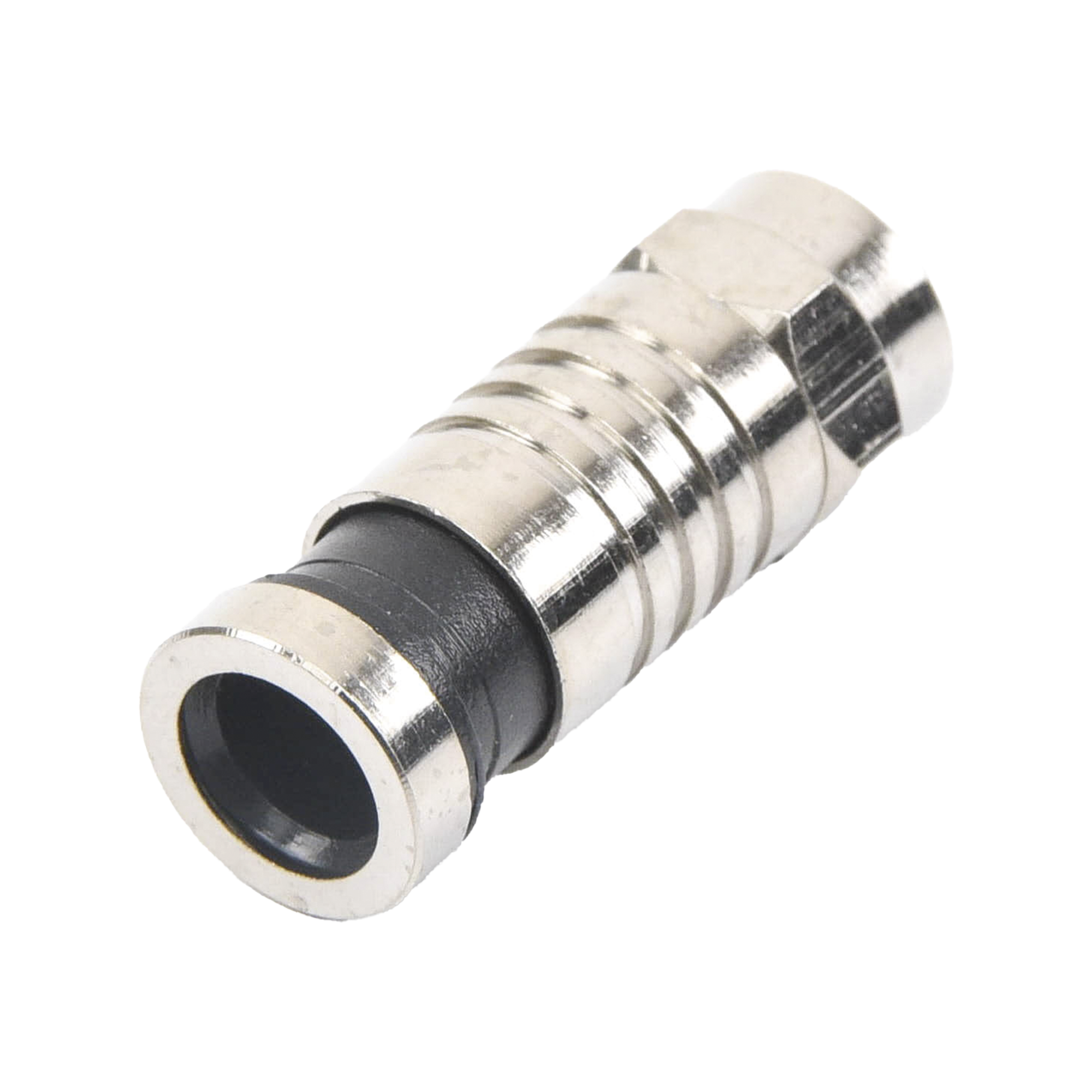

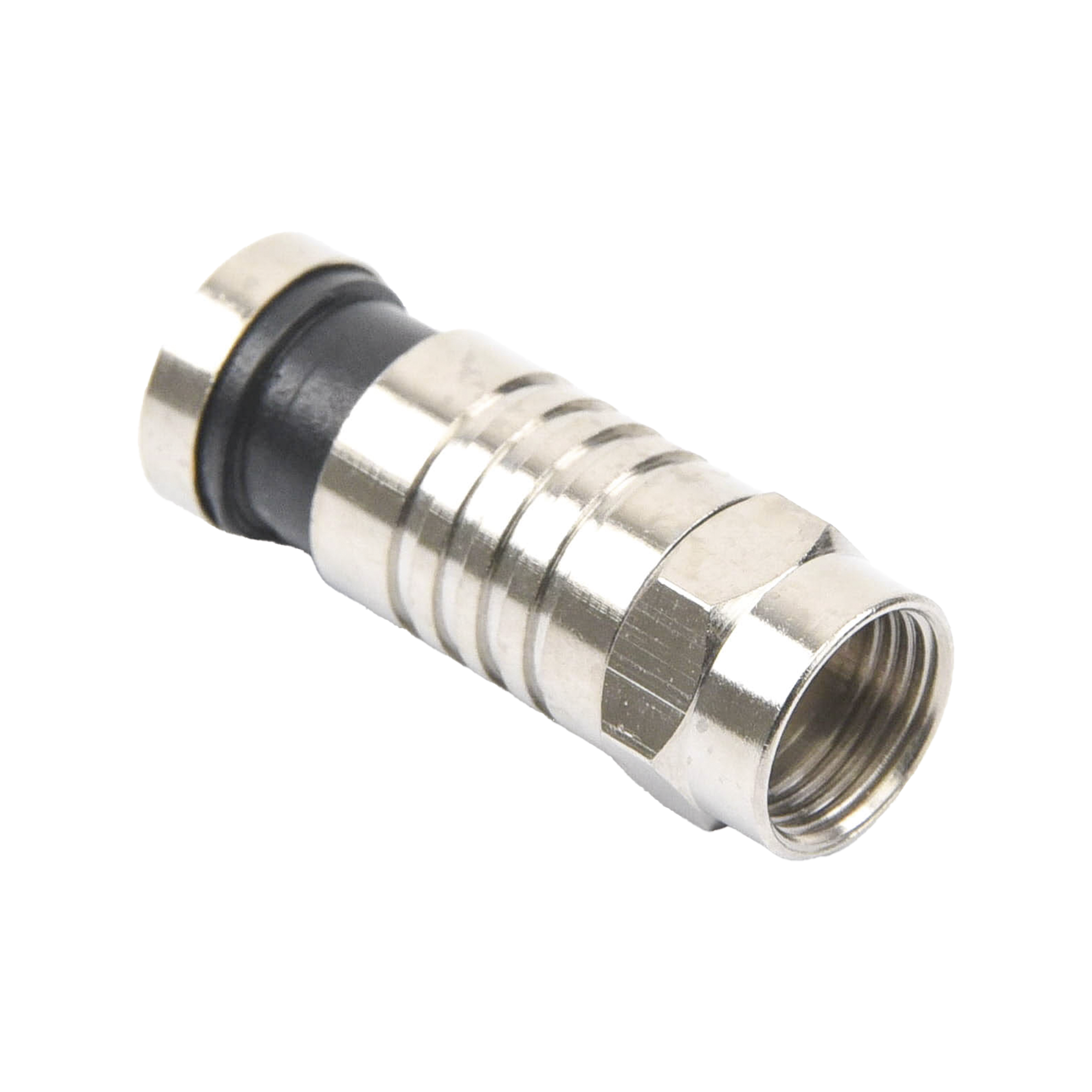

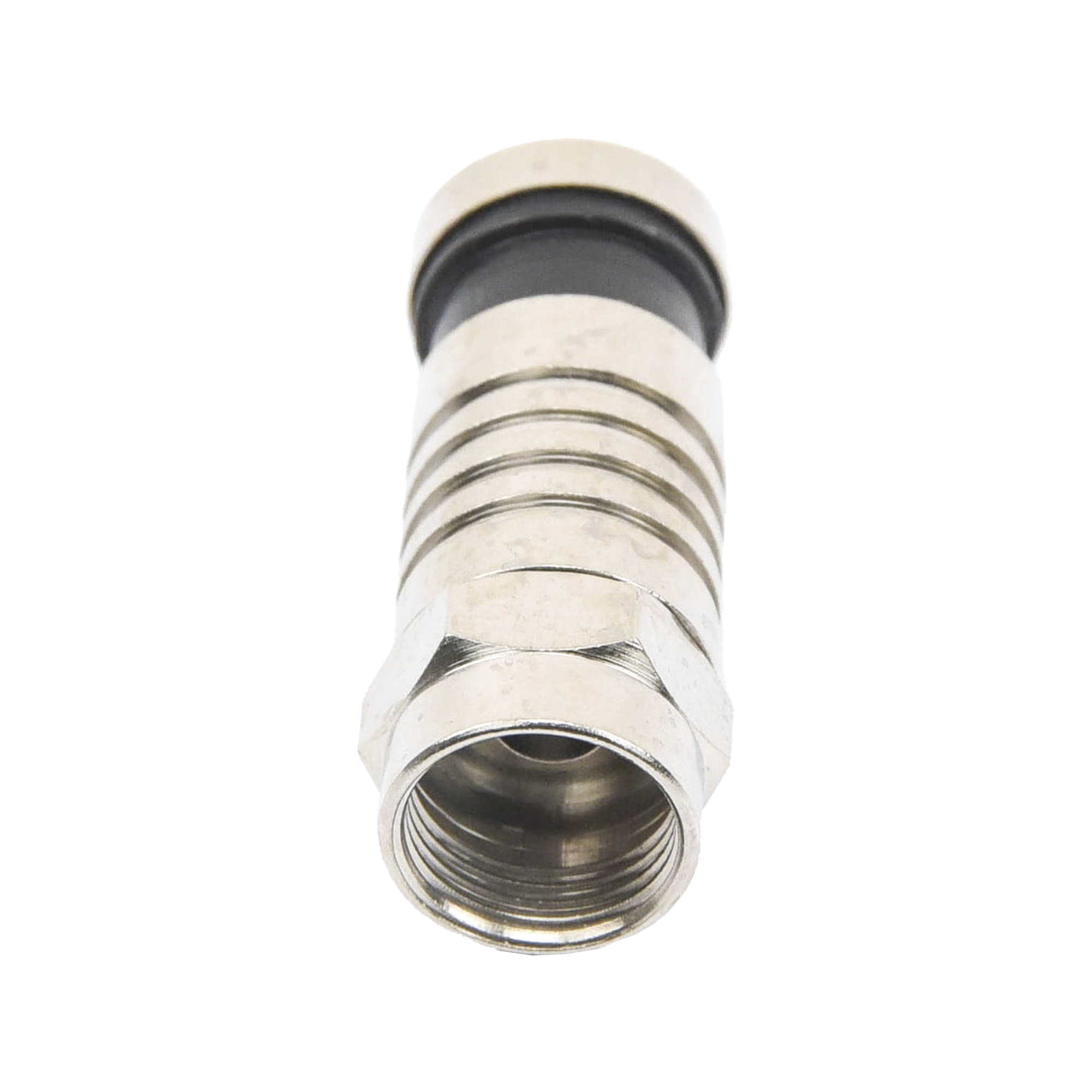

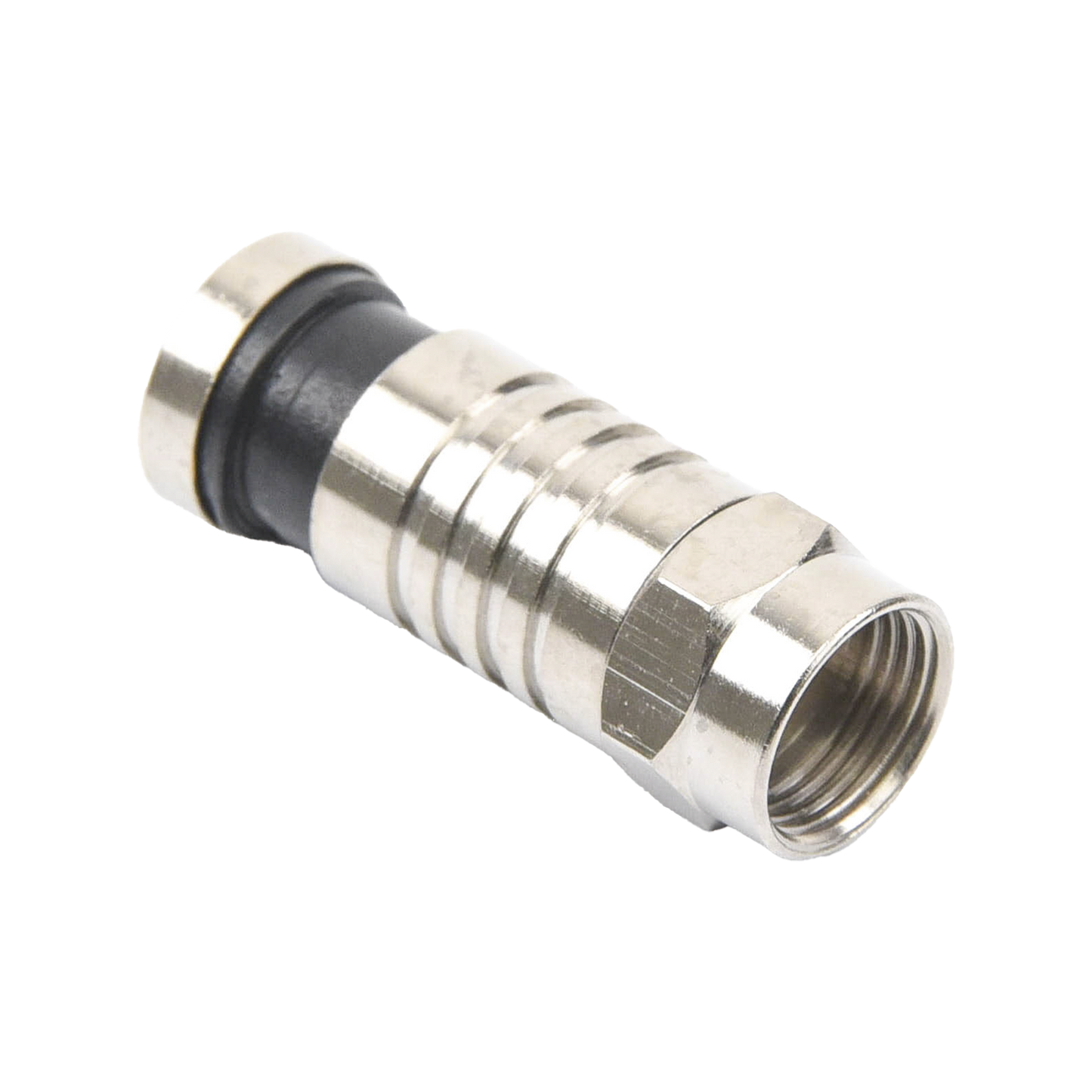

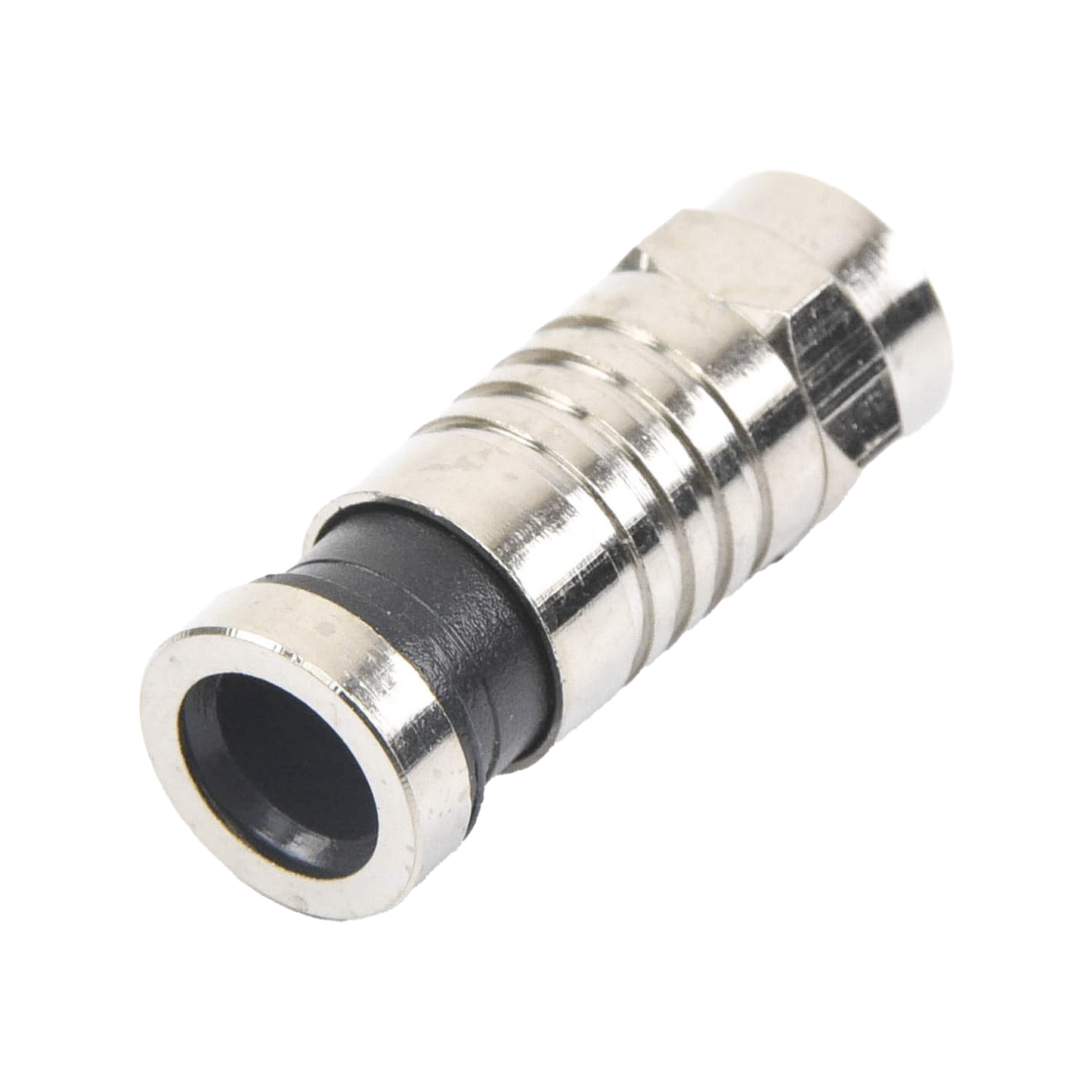

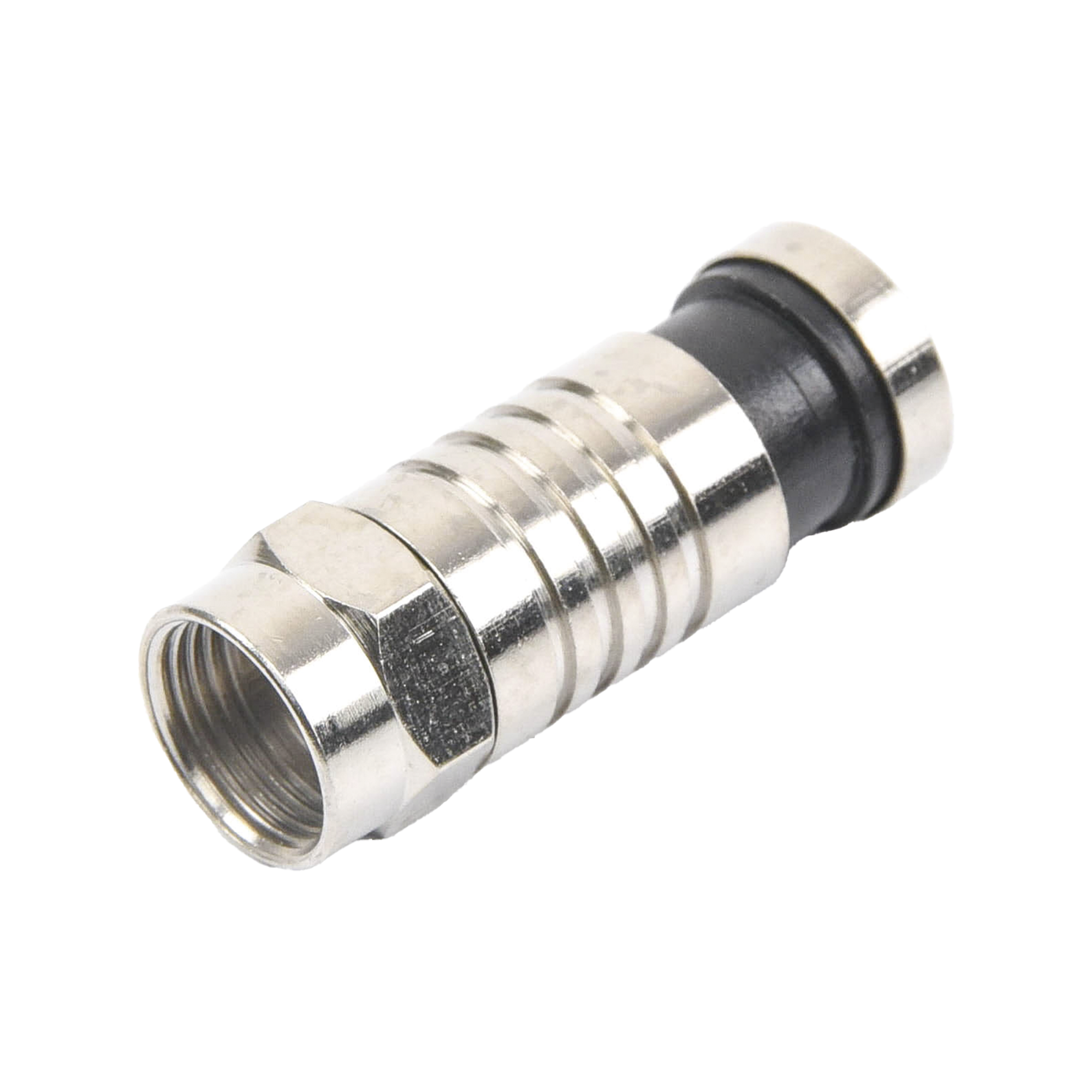

Conector F Macho de Compresión para cable RG-6, Cuerpo de Bronce Niquelado.
Modelo TT-CON-509-RG6 | Marca EPCOM TITANIUM
Conector F MachoCompresiónCable RG-6Bronce NiqueladoContacto OroDieléctrico Teflón
El conector F macho TT-CON-509-RG6 es un conector de compresión profesional diseñado específicamente para cable coaxial RG-6 con impedancia de 75 Ohm, ideal para instalaciones de televisión satelital, CATV y distribución de señales de video. Con cuerpo de bronce niquelado y contacto central de oro, garantiza excelente conductividad eléctrica con pérdida de retorno superior a 20 dB en frecuencias de 1000 MHz, cumpliendo con estándares SCTE y IEC para instalaciones certificadas.
Este conector de compresión F macho ofrece instalación rápida y confiable mediante herramienta de compresión hexagonal, eliminando la necesidad de soldadura y proporcionando una conexión mecánica estable y resistente a vibraciones. El diseño con aislante dieléctrico de teflón asegura mínima atenuación de señal y protección contra interferencias electromagnéticas, siendo la solución preferida por instaladores profesionales en sistemas de distribución satelital, cable digital y CCTV sobre coaxial.
La construcción en bronce con recubrimiento de níquel del modelo TT-CON-509-RG6 proporciona resistencia a la corrosión superior en instalaciones intemperie IP65, mientras que el contacto central bañado en oro asegura conexiones de baja resistencia eléctrica (menor a 5 miliohmios) y larga durabilidad con más de 500 ciclos de inserción según norma IEC 61169-24. Compatible con cable RG-6 estándar y RG-6 Quad Shield para aplicaciones que requieren máximo rechazo a interferencias RFI/EMI.
Beneficios Principales
- Instalación por compresión profesional que asegura conexión mecánica estable sin soldadura, reduciendo tiempo de instalación en 60% comparado con conectores tradicionales
- Cuerpo de bronce niquelado con resistencia a corrosión superior, ideal para instalaciones intemperie con clasificación IP65 y temperaturas de operación de -40°C a +85°C
- Contacto central bañado en oro que garantiza conductividad eléctrica óptima con resistencia menor a 5 miliohmios y pérdida de retorno superior a 20 dB @ 1000 MHz
- Aislante dieléctrico de teflón de alta calidad que minimiza atenuación de señal y proporciona impedancia estable de 75 Ohm ±2Ω en todo el espectro de frecuencias
- Compatible con cable coaxial RG-6 estándar y RG-6 Quad Shield para máxima versatilidad en instalaciones CATV, satelital, CCTV y distribución de video
- Diseño certificado bajo normas SCTE IPS-SP-400 e IEC 61169-24 para instalaciones profesionales que requieren cumplimiento de especificaciones técnicas estrictas
- Durabilidad comprobada con más de 500 ciclos de inserción/extracción sin degradación de parámetros eléctricos según pruebas IEC
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Conector | F Macho |
| Método de Instalación | Compresión en línea (hexagonal) |
| Cable Compatible | RG-6 estándar y RG-6 Quad Shield |
| Impedancia | 75 Ohm ±2Ω |
| Rango de Frecuencia | 5 MHz - 3000 MHz |
| Material Cuerpo | Bronce con recubrimiento de níquel |
| Material Contacto Central | Latón bañado en oro |
| Material Dieléctrico | Teflón (PTFE) |
| Pérdida de Retorno | > 20 dB @ 1000 MHz |
| Resistencia de Contacto | < 5 miliohmios |
| Temperatura de Operación | -40°C a +85°C |
| Clasificación Ambiental | IP65 (intemperie) |
| Ciclos de Inserción | > 500 ciclos (IEC 61169-24) |
| Normas de Cumplimiento | SCTE IPS-SP-400, IEC 61169-24 |
Contenido del Paquete
1x Conector F Macho Compresión TT-CON-509-RG6
Aplicaciones Recomendadas
📡 Instalaciones SatelitalesConexión de receptores satelitales DirecTV, Dish, Sky y FTA a antenas parabólicas con cable RG-6, garantizando mínima pérdida de señal en frecuencias Ku-Band
📺 Sistemas CATV y CableDistribución de señales de televisión por cable digital y analógico en edificios residenciales, hoteles y complejos comerciales con cumplimiento SCTE
🎥 CCTV sobre CoaxialTransmisión de video HD-TVI, AHD, CVI y CVBS en sistemas de videovigilancia con baluns pasivos y activos sobre cable coaxial RG-6
📶 Distribución RF ComercialInstalaciones de distribución de señal RF en hospitales, escuelas, aeropuertos y centros comerciales con amplificadores y divisores profesionales
Productos Complementarios
Herramienta de CompresiónPinza hexagonal profesional para instalación correcta de conectores F de compresión en cable RG-6 y RG-59
Cable Coaxial RG-6Bobinas de cable coaxial RG-6 estándar o Quad Shield 75 Ohm para instalaciones satelitales, CATV y CCTV
Divisores y Acopladores FDivisores pasivos tipo F 2-way, 4-way y 8-way para distribución de señal satelital y CATV en instalaciones multi-salida
Protector de IntemperieFunda termocontráctil o cinta autofundente para sellado IP67 de conexiones F macho en instalaciones exteriores
Preguntas Frecuentes
¿Qué diferencia hay entre conector F de compresión y conector F de rosca tradicional?
El conector F de compresión como el TT-CON-509-RG6 ofrece ventajas significativas sobre conectores de rosca: instalación más rápida (30 segundos vs 2-3 minutos), conexión mecánica más estable sin riesgo de aflojamiento por vibración, mejor desempeño eléctrico con pérdida de retorno superior a 20 dB, y sellado mejorado contra humedad. Los conectores de rosca tradicionales pueden sufrir aflojamiento en instalaciones móviles o con vibración, mientras que la compresión proporciona sujeción permanente del blindaje al cuerpo del conector. Profesionalmente, los conectores de compresión son el estándar en instalaciones certificadas SCTE para CATV y satelital.
¿Este conector es compatible con cable RG-6 Quad Shield?
Sí, el conector TT-CON-509-RG6 es totalmente compatible con cable RG-6 estándar (con blindaje simple de malla) y RG-6 Quad Shield (con doble blindaje de foil y doble malla). El diseño de compresión se ajusta correctamente a ambos tipos de cable, proporcionando sujeción adecuada del blindaje exterior. Para instalaciones con alto nivel de interferencias electromagnéticas (RFI/EMI) como cerca de torres de transmisión, líneas de alta tensión o áreas industriales, se recomienda usar cable RG-6 Quad Shield con este conector para máximo rechazo a interferencias y mejor relación señal/ruido.
¿Qué herramienta necesito para instalar este conector de compresión?
Para instalar correctamente el conector TT-CON-509-RG6 necesitas una herramienta de compresión hexagonal profesional específica para conectores F (no confundir con crimpadora RJ45). El proceso requiere: 1) Pelar el cable RG-6 con pelacables coaxial a las medidas correctas (6mm blindaje exterior, 6mm dieléctrico), 2) Insertar el cable preparado en el conector hasta que el dieléctrico blanco quede a ras con el inicio de la rosca, 3) Usar la herramienta de compresión hexagonal para comprimir el anillo posterior del conector sobre la chaqueta del cable. Una instalación correcta toma 30-45 segundos y garantiza conexión mecánica permanente con especificaciones eléctricas óptimas.
¿Este conector puede usarse en instalaciones intemperie sin protección adicional?
El conector TT-CON-509-RG6 con cuerpo de bronce niquelado tiene clasificación IP65 básica y puede usarse en instalaciones intemperie, sin embargo, para máxima durabilidad en ambientes exteriores se recomienda protección adicional. Las mejores prácticas incluyen: aplicar cinta autofundente o funda termocontráctil sobre la conexión completa (conector + cable) para sellado IP67, usar botas protectoras de goma en conectores expuestos a lluvia directa, y aplicar grasa dieléctrica en la rosca antes de conectar para prevenir corrosión galvánica. En zonas costeras con alta salinidad o áreas con lluvia ácida, la protección adicional es obligatoria para evitar corrosión prematura y mantener parámetros eléctricos estables durante años.
¿Cuál es la vida útil esperada de este conector en instalaciones profesionales?
El conector F macho TT-CON-509-RG6 está diseñado para vida útil de 10-15 años en instalaciones profesionales bajo condiciones normales de operación. La durabilidad depende de factores como: calidad de instalación (compresión correcta sin sobre-comprimir), protección ambiental (sellado adecuado en exteriores), y ciclos de conexión/desconexión. Con contacto central bañado en oro resiste más de 500 ciclos de inserción según IEC 61169-24 sin degradación de parámetros eléctricos. En instalaciones permanentes (sin desconexiones frecuentes) con protección IP67 adecuada, puede superar 20 años manteniendo pérdida de retorno superior a 20 dB. El cuerpo de bronce niquelado resiste corrosión mucho mejor que conectores económicos de aluminio o zinc, que pueden fallar en 2-3 años en ambientes húmedos.
📎 Descargas:📄 Ficha Técnica
