Conector Mecanico 3 Cables Cobre 2/0 AWG-250 KCMIL Varilla 5/8-3/4 o Tuberia 3/8 UL467 Hubbell Burndy HUB-GK64-29
- SKU / Modelo: HUB-GK64-29
- Marca: HUBBELL BURNDY
- Categoría: Tubería Metálica CONDUIT / Accesorios
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Conector Mecánico / 3 Cables Cobre 2/0 AWG - 250 KCMIL / Varilla 5/8" - 3/4" / Torque 480 lbf·in / UL467
Modelo HUB-GK64-29 · HUBBELL BURNDY

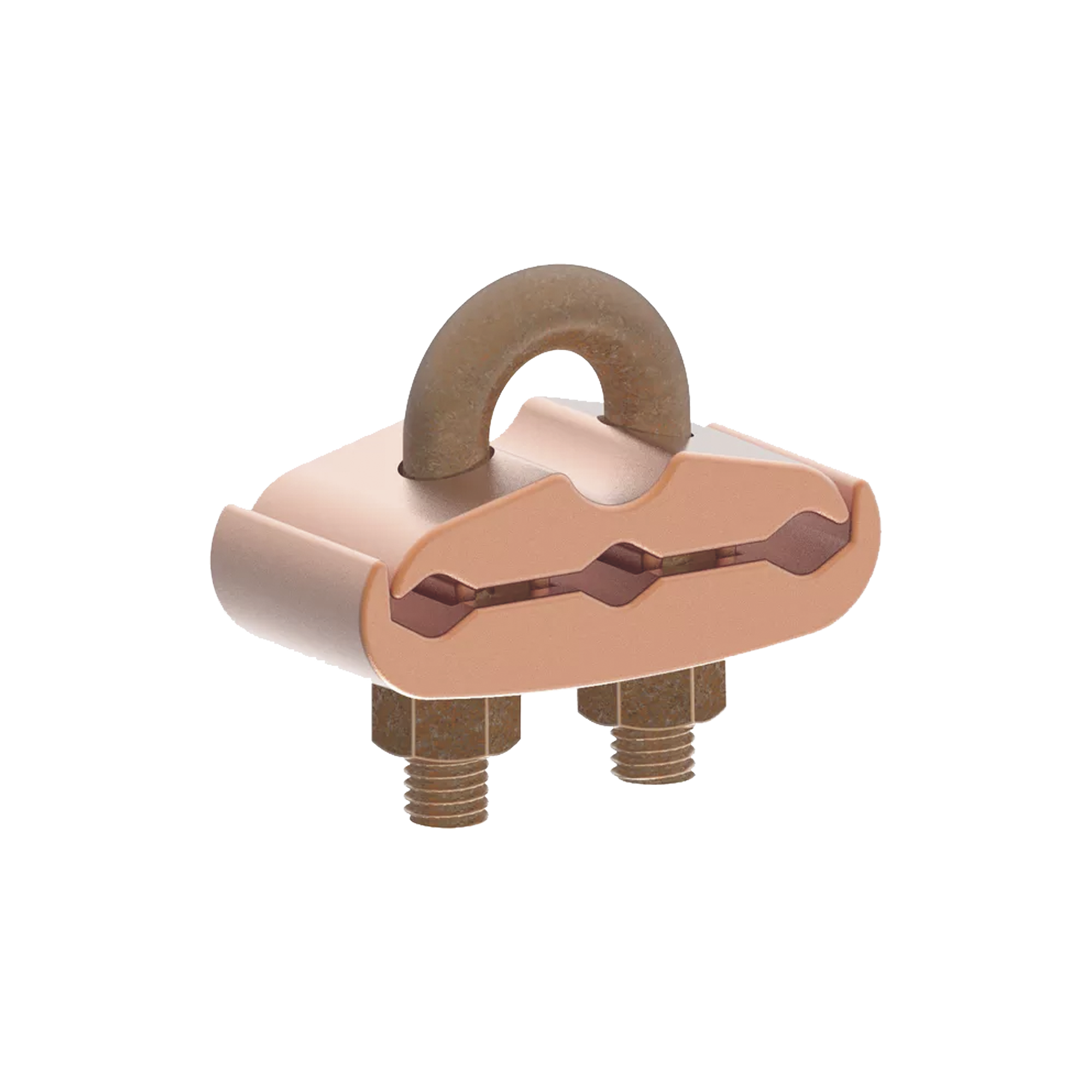

El conector mecánico HUBBELL BURNDY HUB-GK64-29 es un conector de aleación de cobre fundido que une tres cables de cobre de igual calibre, en el rango de 2/0 AWG a 250 KCMIL, a una varilla de tierra de 5/8 in o 3/4 in, o a una tubería de 3/8 in. Su tornillo de 1/2 in se aprieta a 480 lbf·in y cuenta con certificación UL467.
Dentro de los accesorios para instalación de tierra física, el HUB-GK64-29 (también escrito HUBGK6429) resuelve el punto donde varios conductores del sistema de puesta a tierra convergen en un solo electrodo. En lugar de hacer tres conexiones separadas, un solo cuerpo de cobre fundido sujeta los tres conductores y los asegura a la varilla o al tubo.
Está pensado para enterramiento directo en tierra o concreto, sin recubrimiento adicional, ya que la aleación de cobre fundido ofrece resistencia a la corrosión. Con 3.50 in (89 mm) de ancho y 2.88 in (73.2 mm) de altura, el conector HUBBELL BURNDY HUB-GK64-29 es una pieza compacta para registros, zanjas y sistemas de tierras físicas de subestaciones, edificios y telecomunicaciones.
¿Cómo funciona y para qué sirve?
Un conector mecánico de tierra física sujeta los conductores por presión: los cables de cobre se alojan en los canales del cuerpo fundido y un tornillo los comprime contra el electrodo, que puede ser una varilla o un tubo. En el HUBBELL BURNDY HUB-GK64-29, el cuerpo es de aleación de cobre y el tornillo de 1/2 in se aprieta hasta 480 lbf·in. Ese torque definido es lo que garantiza el contacto eléctrico y la fijación mecánica estables.
A diferencia de una soldadura exotérmica, que se ejecuta en sitio con moldes y cargas, un conector mecánico se instala solo con herramienta manual: una llave o matraca con torquímetro. Esto permite verificar el apriete, revisar la conexión después de la instalación y reutilizar el procedimiento en cada punto de la red de tierras. Por eso es común en instalaciones de telecomunicaciones, energía solar, subestaciones y edificios comerciales.
La certificación UL467 es la norma de UL para equipo de puesta a tierra y conexión equipotencial, y es la referencia que suelen pedir los proyectos para este tipo de herrajes. El HUB-GK64-29 une tres conductores del mismo calibre, de 2/0 AWG a 250 KCMIL, por lo que sirve para derivaciones de la malla, bajantes de pararrayos o barras colectoras que llegan a un mismo electrodo. Al elegirlo hay que confirmar que el diámetro de la varilla (5/8 in o 3/4 in) o de la tubería (3/8 in) coincida con el conector.
Beneficios Principales
- Tres conductores en una pieza: El instalador conecta tres cables de cobre de igual calibre a la misma varilla o tubo con un solo conector, lo que reduce piezas y puntos de conexión en el electrodo.
- Amplio rango de calibres: Cubre de 2/0 AWG a 250 KCMIL, de modo que un solo modelo atiende varios diseños de malla de tierras sin cambiar de referencia.
- Compatible con dos varillas y una tubería: Acepta varilla de 5/8 in, de 3/4 in o tubería de 3/8 in, por lo que se adapta a los electrodos más usados sin adaptadores.
- Apto para enterramiento directo: Puede quedar bajo tierra o dentro de concreto sin recubrimiento adicional, porque la aleación de cobre fundido resiste la corrosión.
- Torque definido: Los 480 lbf·in de apriete permiten al instalador usar un torquímetro y documentar que la conexión quedó bien asegurada.
- Certificación UL467: El cumplimiento de UL467 facilita la aceptación del material en proyectos que exigen herrajes de puesta a tierra certificados.
- Cuerpo compacto de cobre: Con 89 mm de ancho y 73.2 mm de altura, cabe en registros y zanjas de tamaño común sin necesidad de excavación extra.
Especificaciones Técnicas
Conexión
| Tipo de equipo | Conector mecánico |
| Número de conductores | 3 cables de cobre iguales |
| Rango de conductor | 2/0 AWG - 250 KCMIL |
| Tamaño de varilla | 5/8 in (15.9 mm), 3/4 in (19.05 mm) |
| Tamaño de tubería | 3/8 in (9.5 mm) |
| Tamaño de tornillo | 1/2 in |
| Torque de instalación | 480 lbf·in (54.2 N·m) |
| Aplicación | 3 cables a varilla o tubo, enterramiento directo en tierra o concreto |
Físicas
| Material | Aleación de cobre, fundición |
| Recubrimiento | Sin recubrimiento |
| Longitud B | 1.63 in (41.4 mm) |
| Altura | 2.88 in (73.2 mm) |
| Ancho | 3.50 in (89 mm) |
Certificaciones
| Certificación | UL467 |
General
| Marca y modelo | HUBBELL BURNDY HUB-GK64-29 |
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Instalar el tornillo de 1/2 in con un torque de 480 lbf·in.
Usar tres cables de cobre del mismo calibre, dentro del rango de 2/0 AWG a 250 KCMIL.
Confirmar que el electrodo sea varilla de 5/8 in o 3/4 in, o tubería de 3/8 in.
