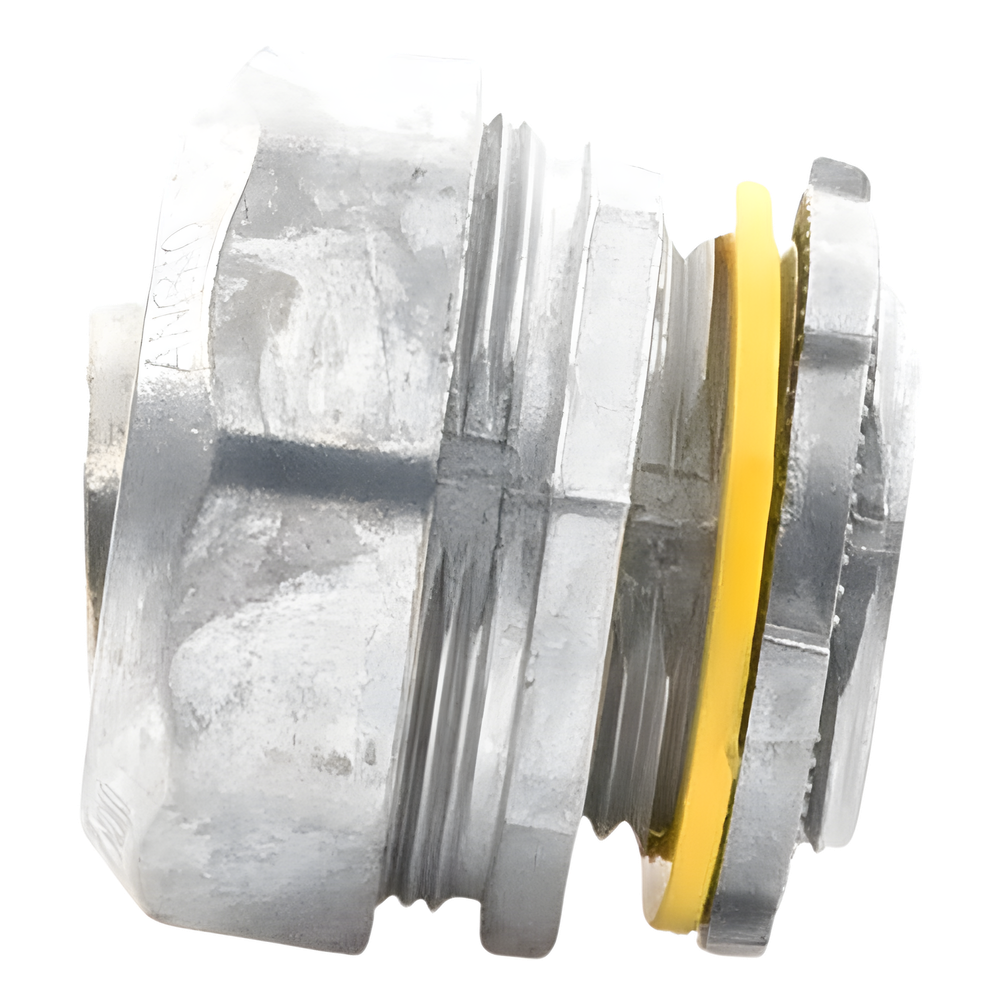

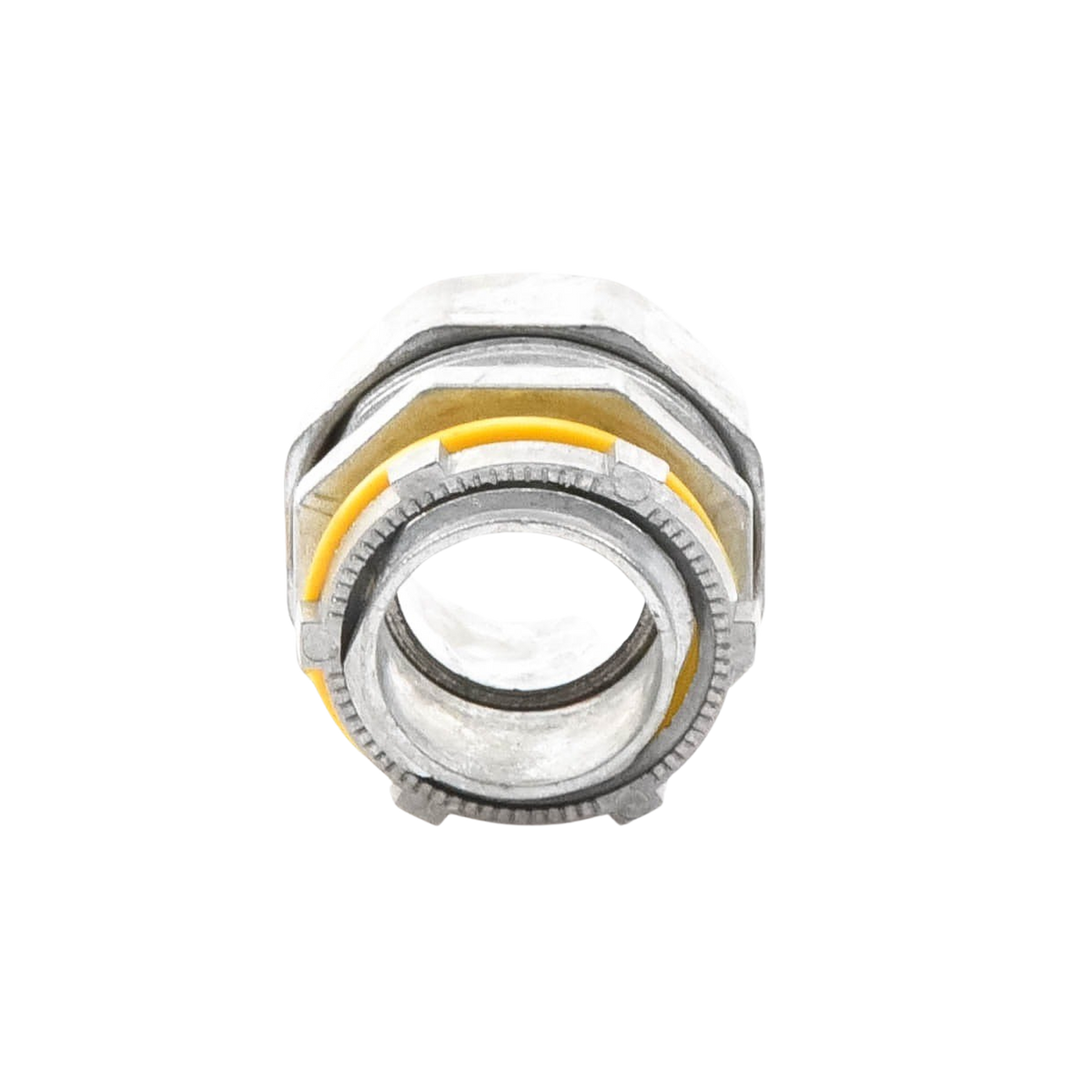

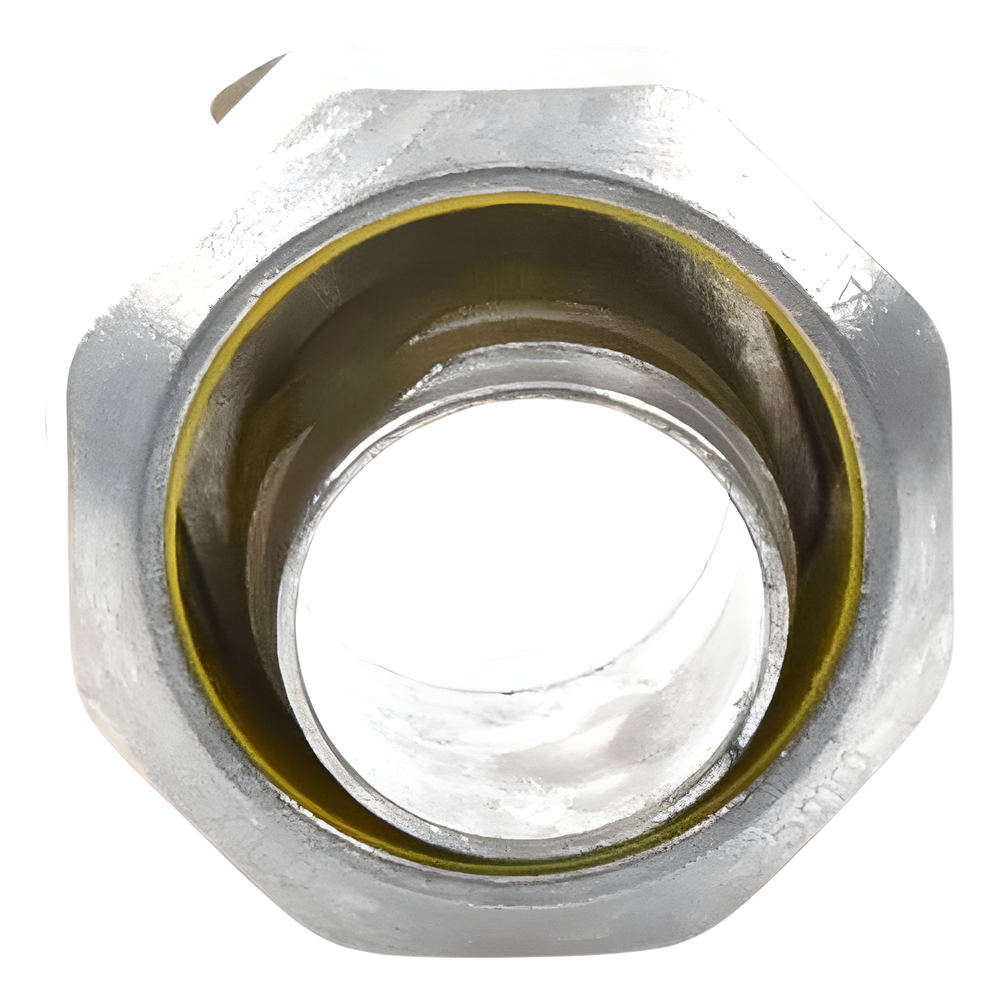

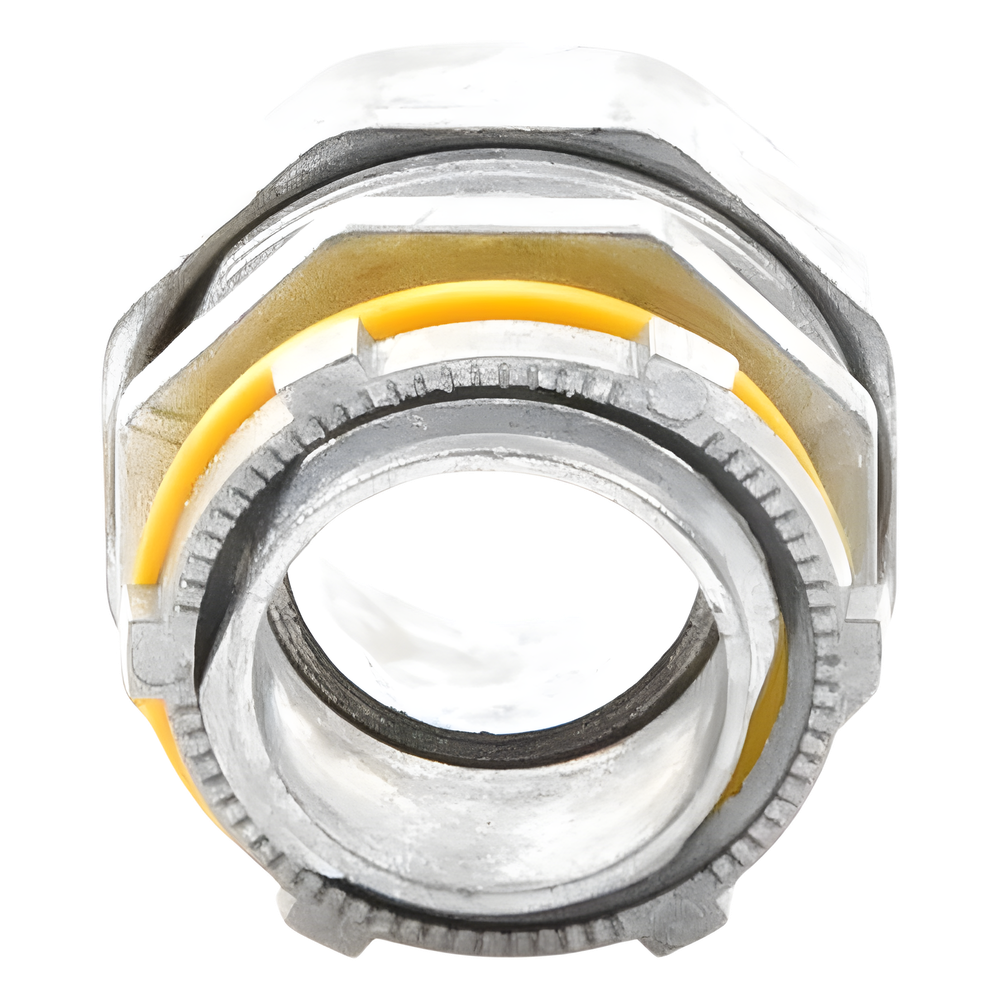

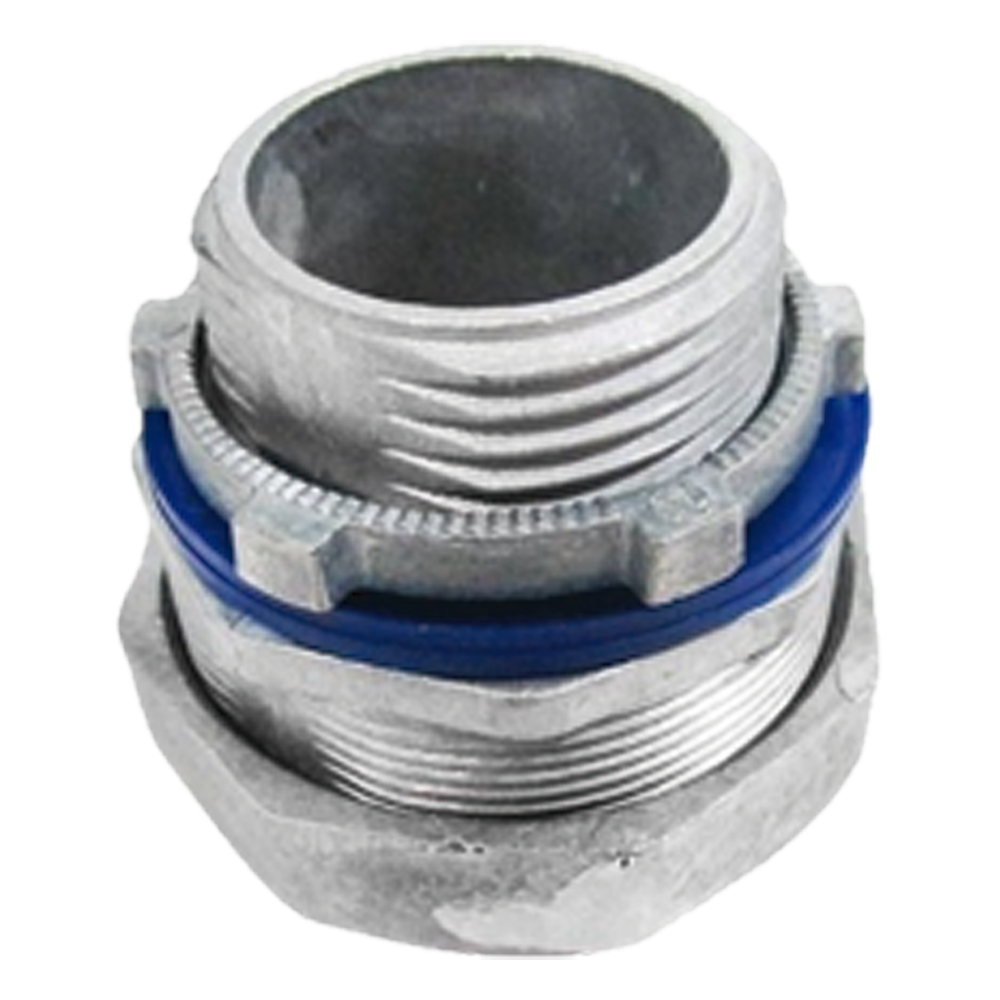

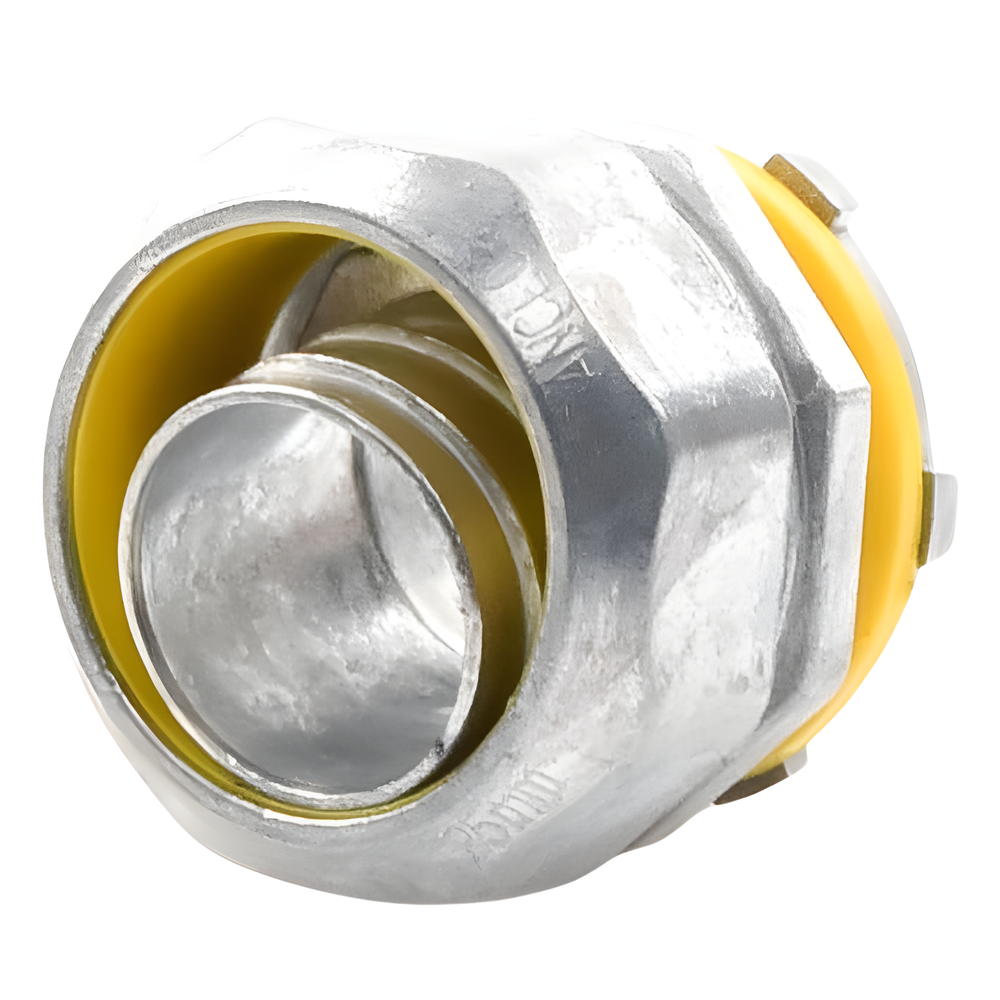

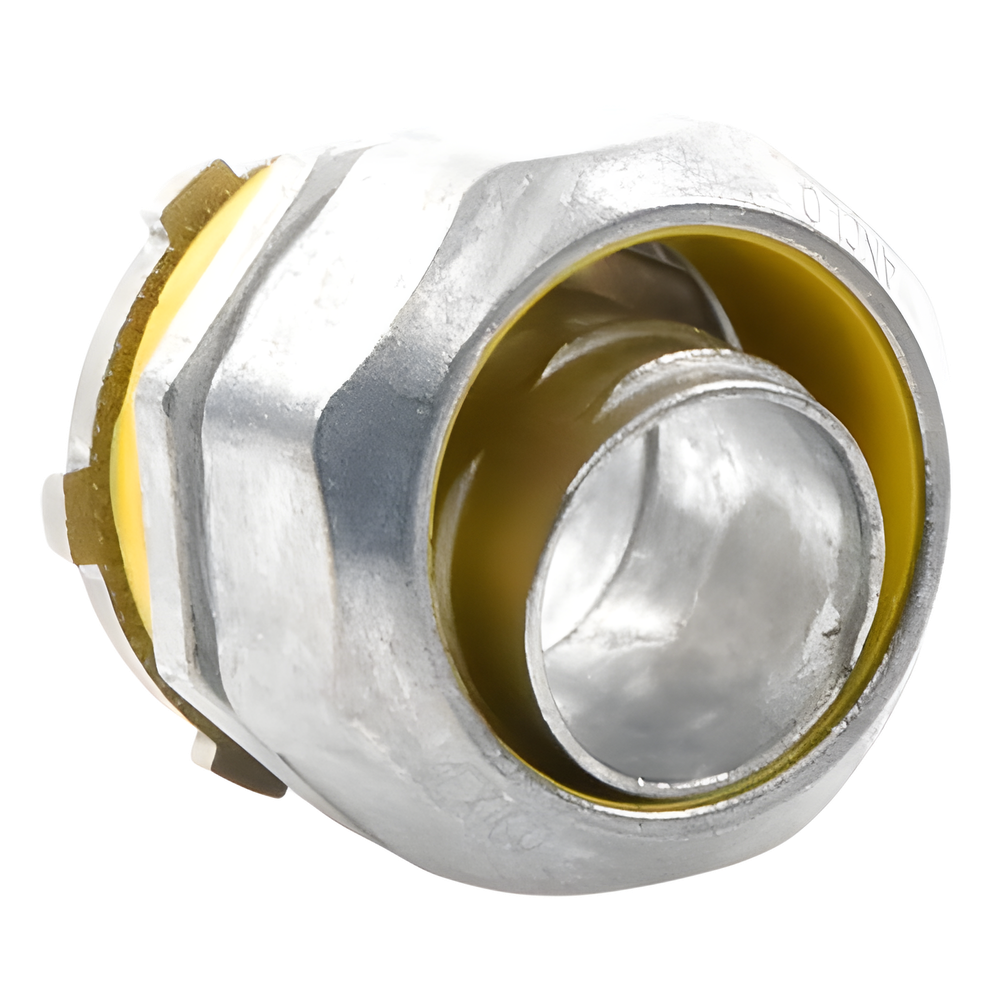

Conector Recto Liquidtight 1" (25 mm) Bruñido UL 514B NEMA FB-1 ANCLO ANC-HLR-100
- SKU / Modelo: ANC-HLR-100
- Marca: ANCLO
- Categoría: Conectores de Red
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Conector Recto Liquidtight 1" (25 mm) Acabado Bruñido UL 514B NEMA FB-1
Modelo ANC-HLR-100 · ANCLO
El conector recto ANCLO ANC-HLR-100 (clave HLR 100) es un conector para tubería Liquidtight (conduit flexible) de 1" (25 mm) con acabado bruñido brillante, contratuerca y sellos incluidos. Cumple UL 514B y NEMA FB-1, y protege la entrada del conduit a gabinetes y cajas. Consulta más productos en la colección ANCLO.
El ANC-HLR-100 es compatible con el conduit ONDATITE ANC-COT-100, de alma de acero pregalvanizado y forro de PVC termoformado. Sus dimensiones son 46 mm de diámetro por 38 mm de largo, y su sello hermético ayuda a mantener fuera líquidos y polvo en instalaciones eléctricas industriales y comerciales.
Como conector HLR de ANCLO, se instala con el ferrul roscado dentro del conduit y se fija al gabinete con la contratuerca. Su acabado bruñido permite usarlo en instalaciones visibles sin acabados adicionales, y la norma GSA F406D aparece en la ficha del fabricante.
¿Cómo funciona y para qué sirve?
Un conector Liquidtight termina el conduit flexible en la entrada de un gabinete, caja o equipo. El conduit consiste en un alma metálica con forro de PVC; el conector asegura el tubo mecánicamente y sella la unión para evitar que entren líquidos o polvo.
El ANCLO ANC-HLR-100 se arma en tres pasos según el fabricante: se coloca la tuerca y el empaque en el conduit, se enrosca el ferrul en el interior del conduit usando el cuerpo del conector como llave, y se enrosca la tuerca al cuerpo apretando firmemente para lograr un sello hermético.
Elegir el diámetro correcto es esencial: el conector de 1" (25 mm) debe coincidir con el tamaño nominal del conduit, y se recomienda usar conduit y conectores de la misma familia para garantizar el ajuste y el sellado.
Beneficios Principales
- Sellado contra líquidos y polvo: La contratuerca y los sellos incluidos permiten un cierre hermético en la entrada del conduit al apretar correctamente.
- Cumple UL 514B: La certificación UL 514B respalda su uso en instalaciones eléctricas normadas.
- Conformidad NEMA FB-1: Sigue la norma NEMA FB-1 para conectores de tubería flexible, lo que facilita la interoperabilidad.
- Acabado bruñido brillante: Se puede dejar visible en la instalación sin requerir acabados adicionales.
- Compatible con ANC-COT-100: Ensambla directamente con el conduit ONDATITE de 1" de la misma marca.
- Instalación sencilla: Sus pocas piezas (tuerca, sello, ferrul, cuerpo y contratuerca) se arman sin herramientas especiales según el fabricante.
Especificaciones Técnicas
General
| Tipo | Conector recto para tubo Liquidtight (conector HELITITE HLR) |
| Clave de pedido | HLR 100 |
| Tamaño nominal | 1" (25 mm) |
| Acabado | Bruñido brillante |
| Componentes incluidos | Contratuerca y sellos |
| Garantía | 3 años |
Físicas
| Dimensiones (diámetro x largo) | 46 mm x 38 mm |
| Peso aproximado | 12.8 kg por ciento de piezas (aprox. 128 g por pieza) |
Normas
| Norma NEMA | FB-1 USA |
| Certificación UL | UL 514B |
| Especificación GSA | F406D |
Compatibilidad
| Conduit compatible | ANC-COT-100 (ONDATITE COT 100) |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Apretar firmemente la tuerca contra el cuerpo del conector para lograr un sello hermético.
Enroscar el ferrul en el interior del conduit usando el cuerpo del conector como llave.
