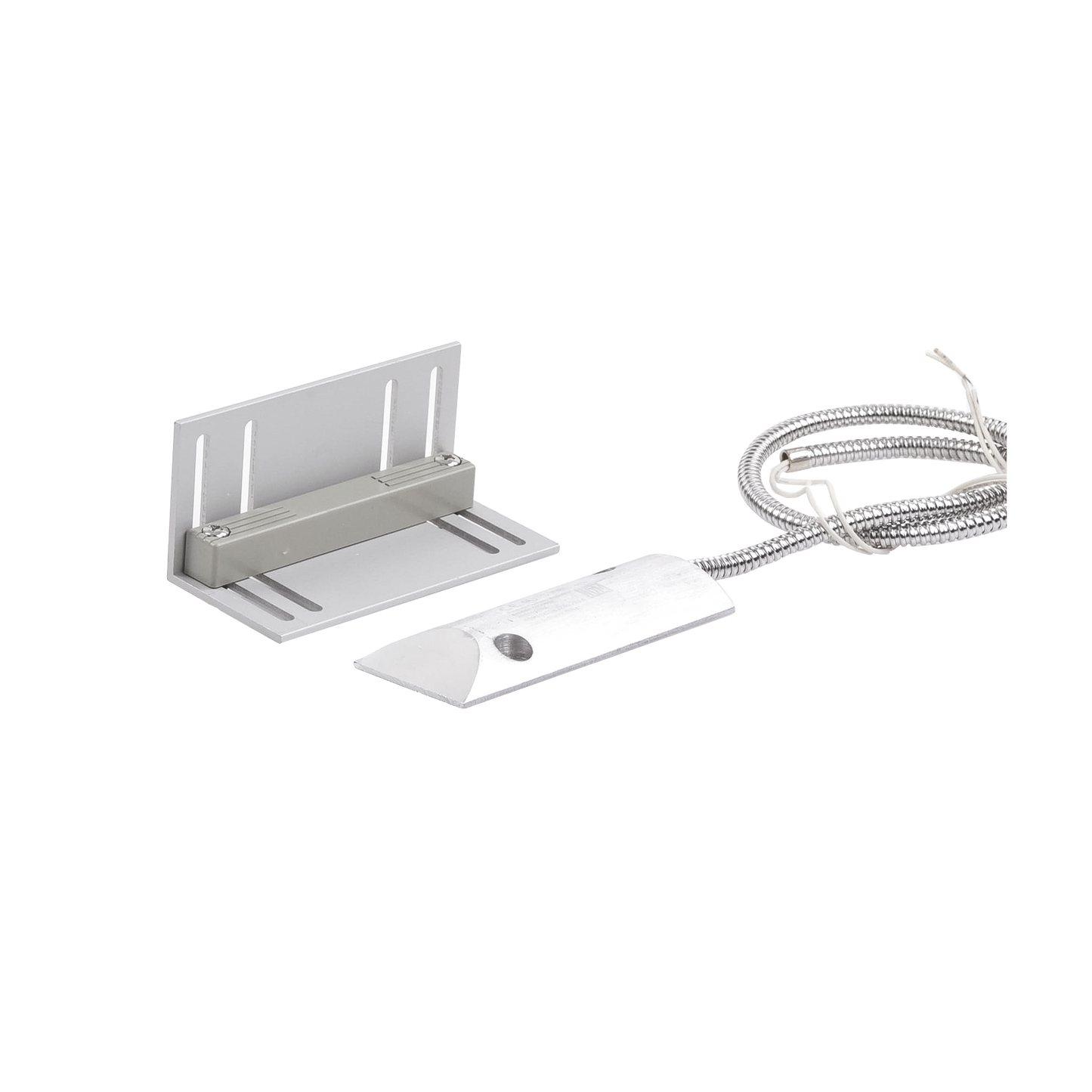

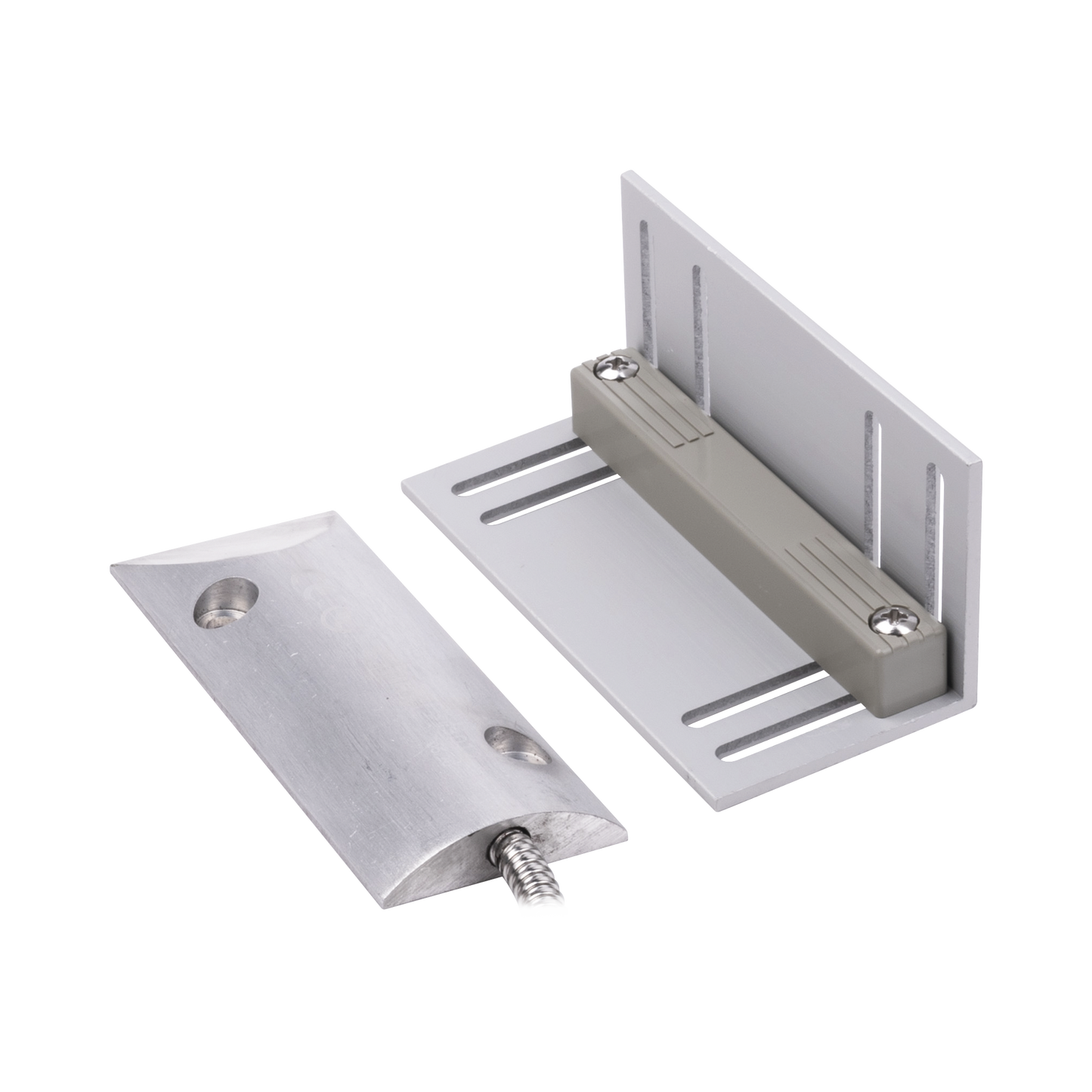

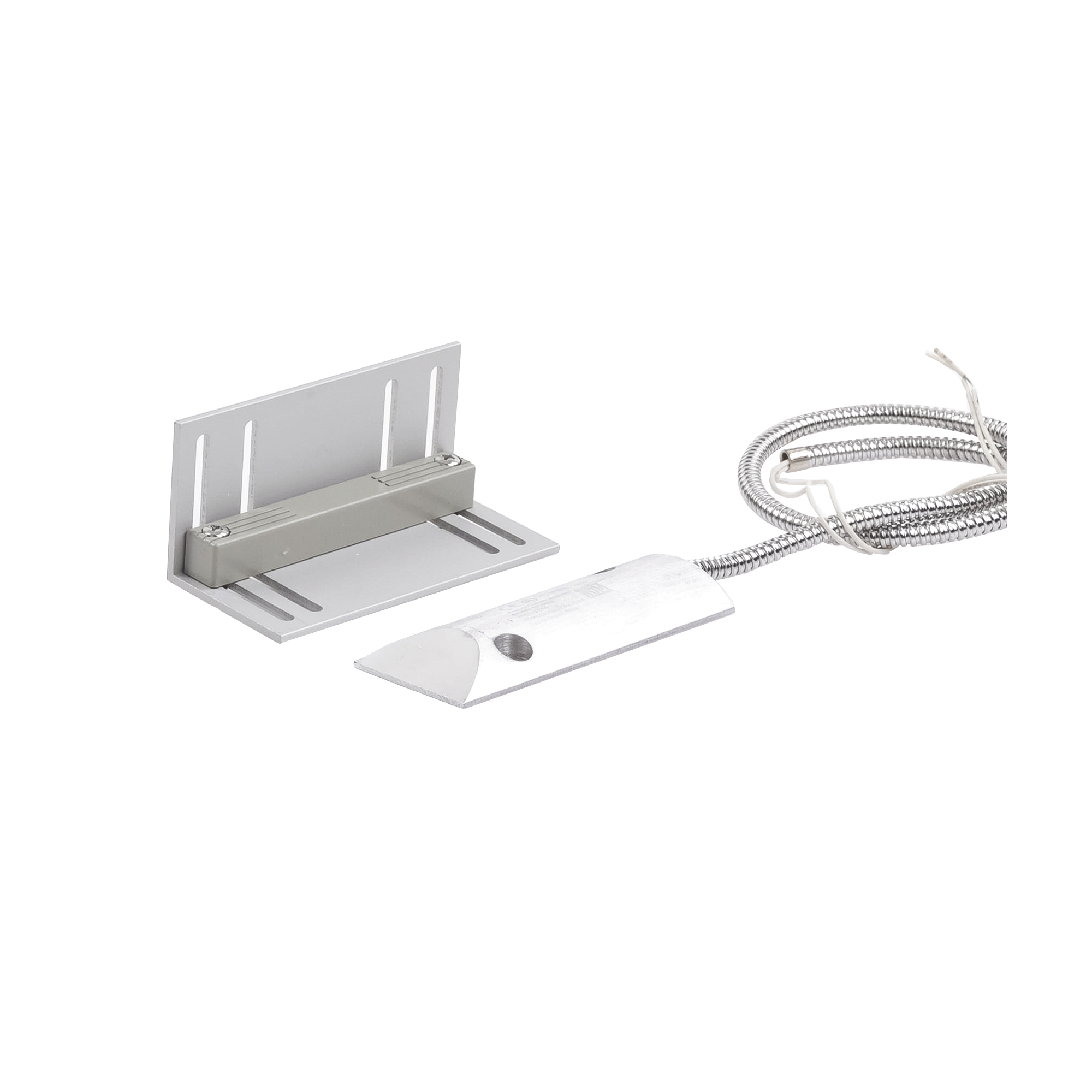

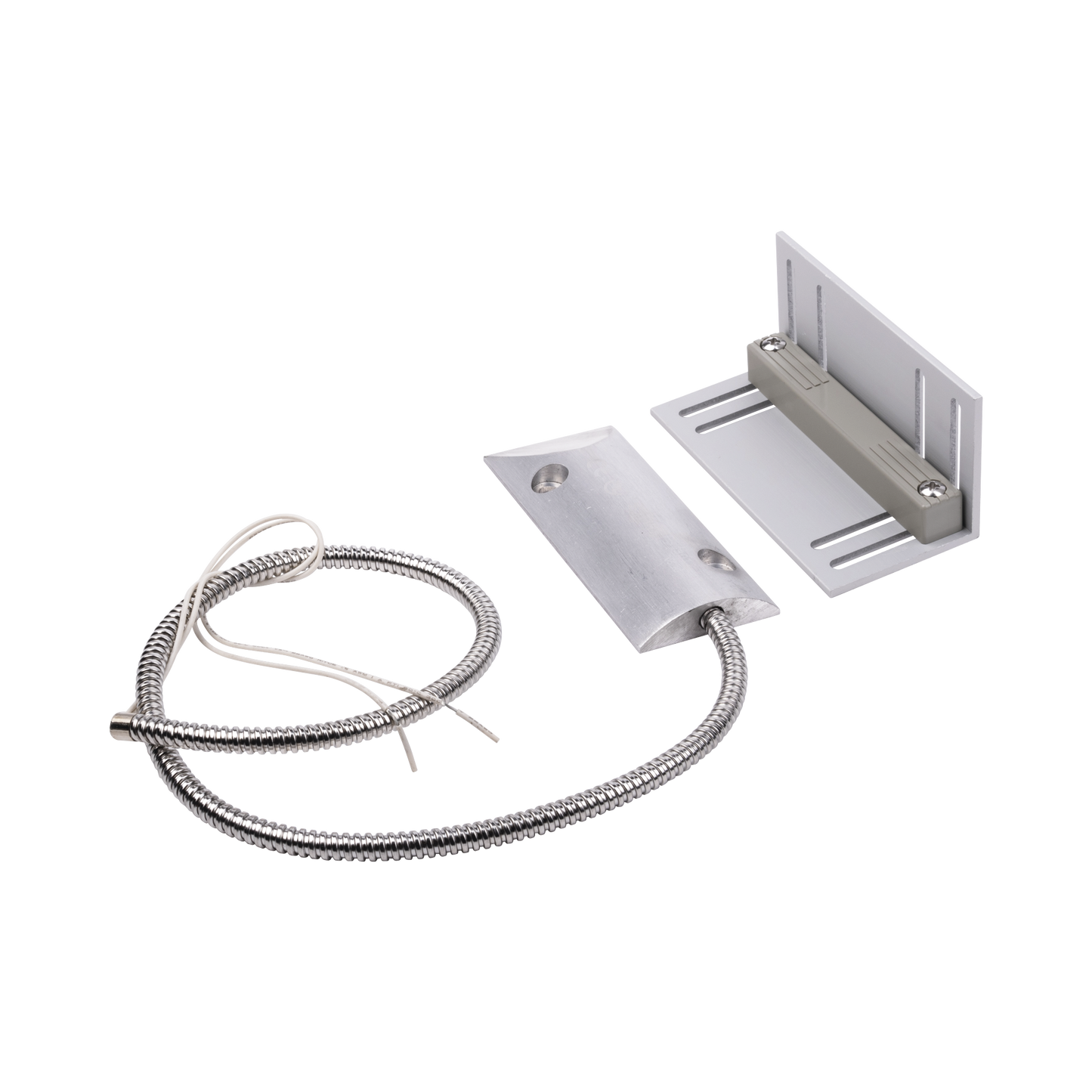

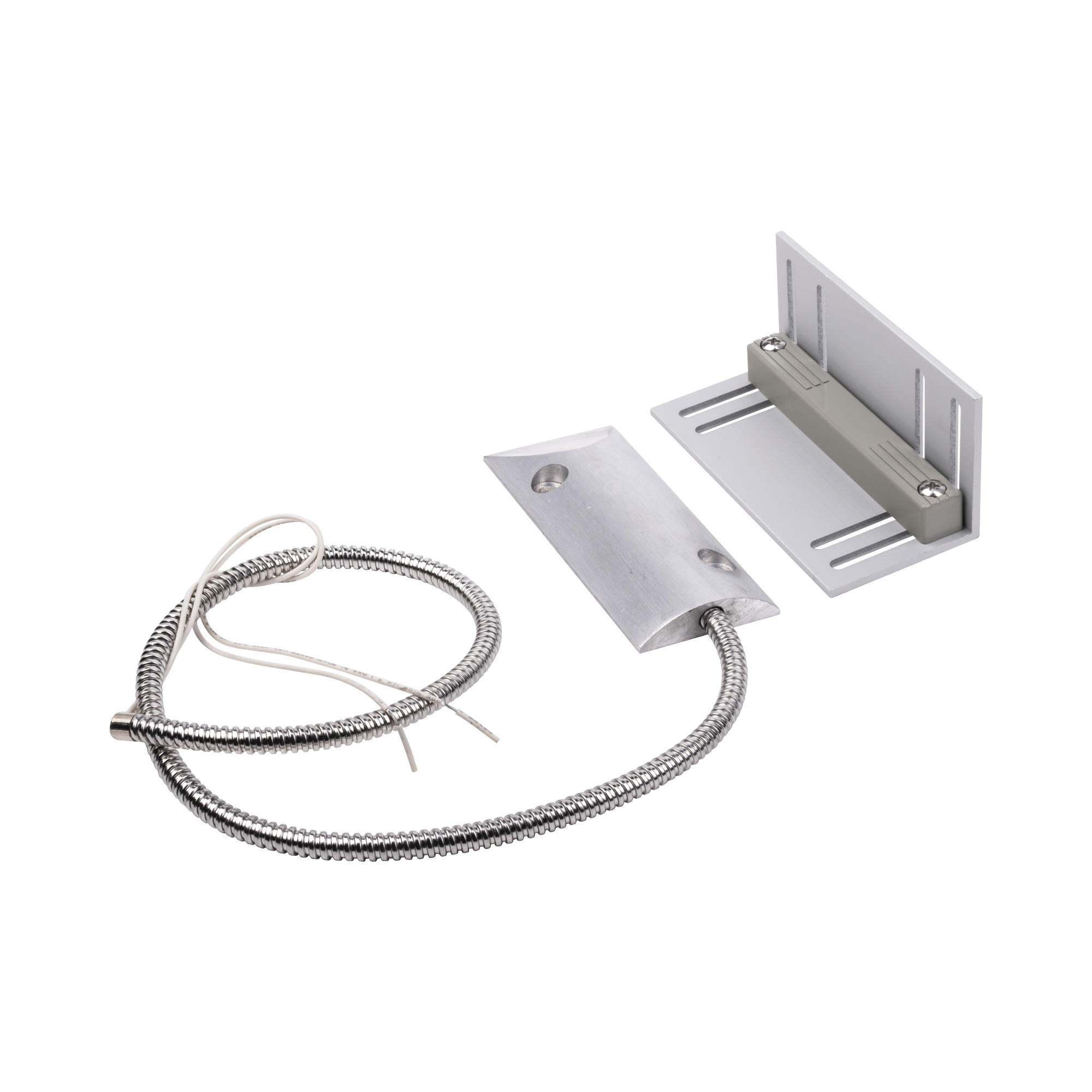

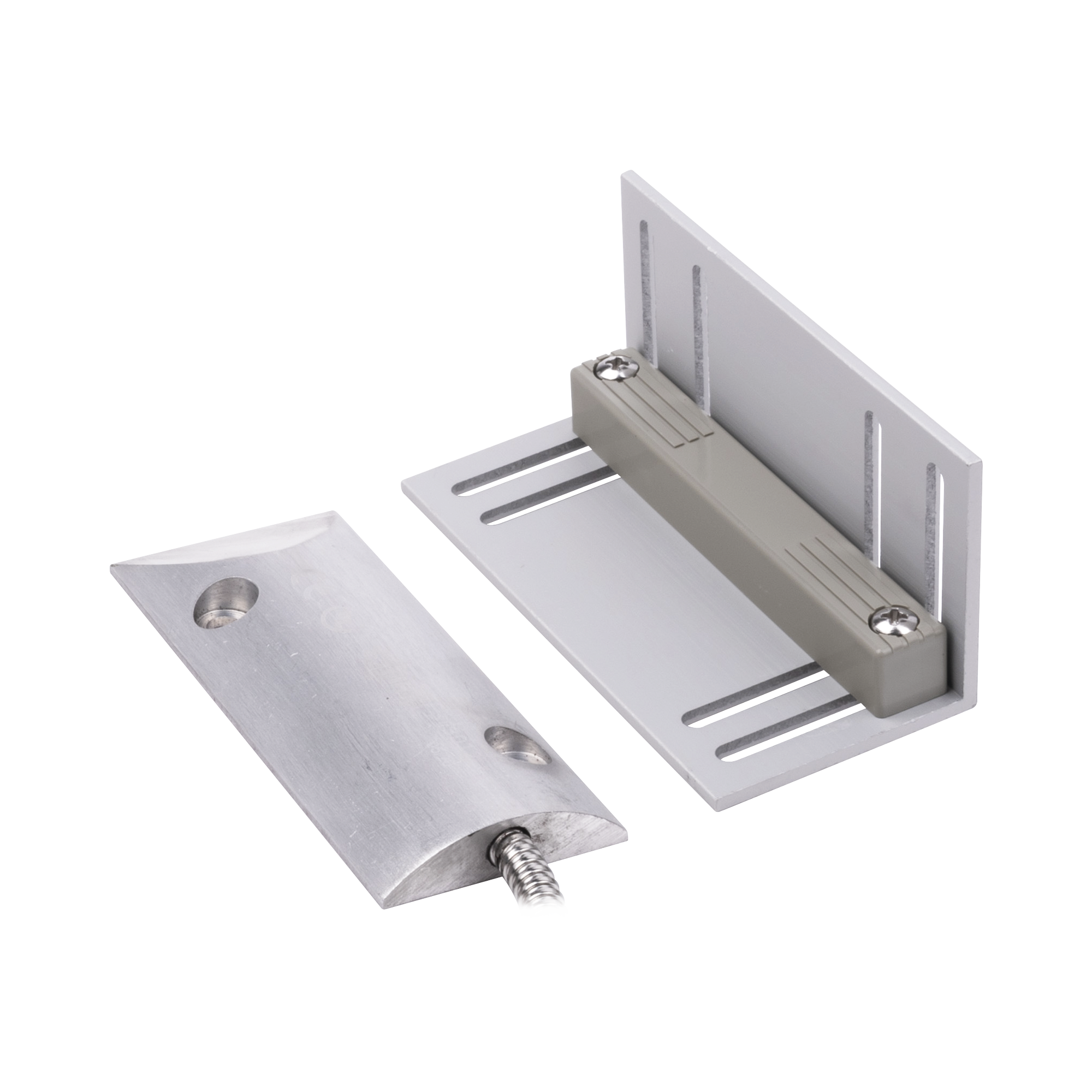

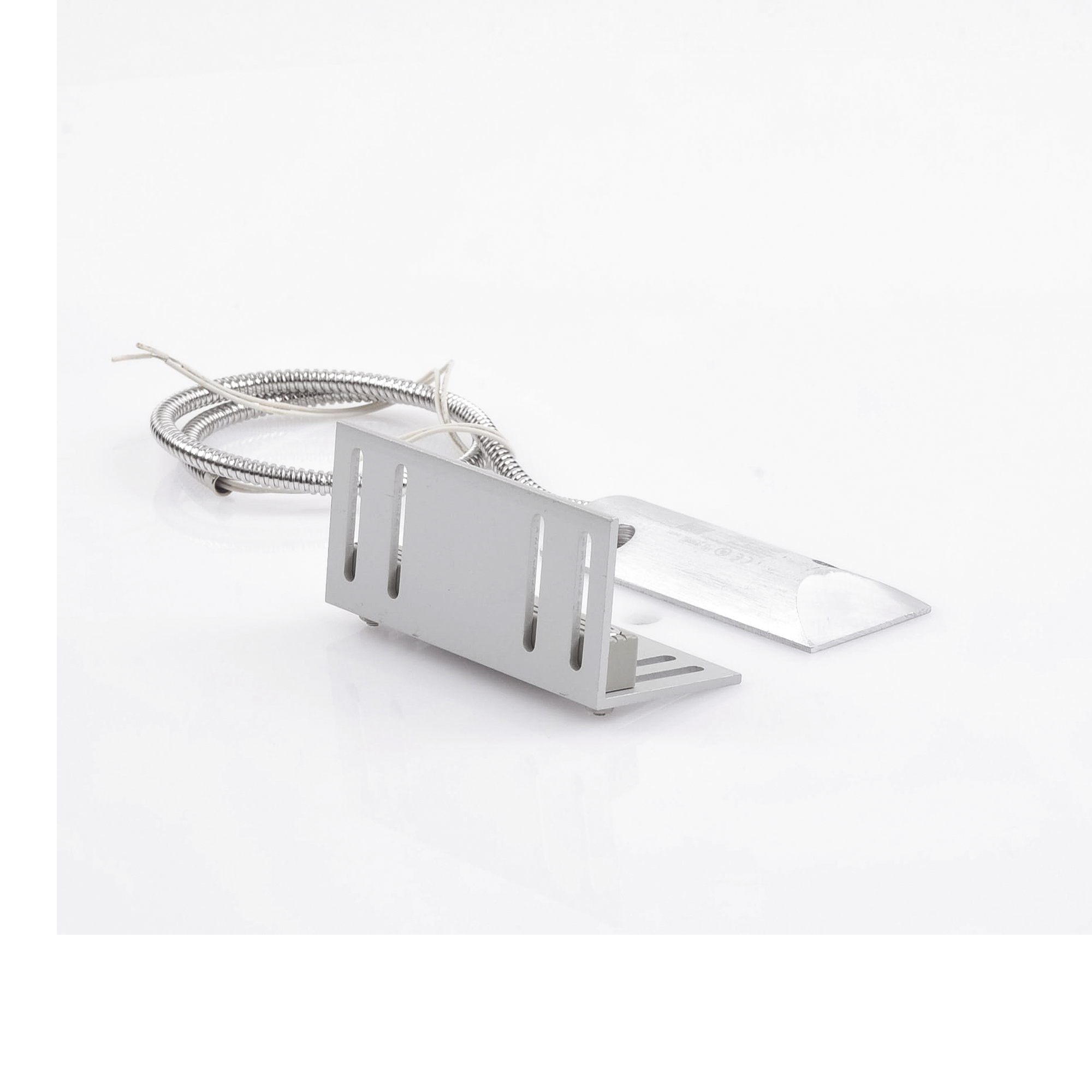

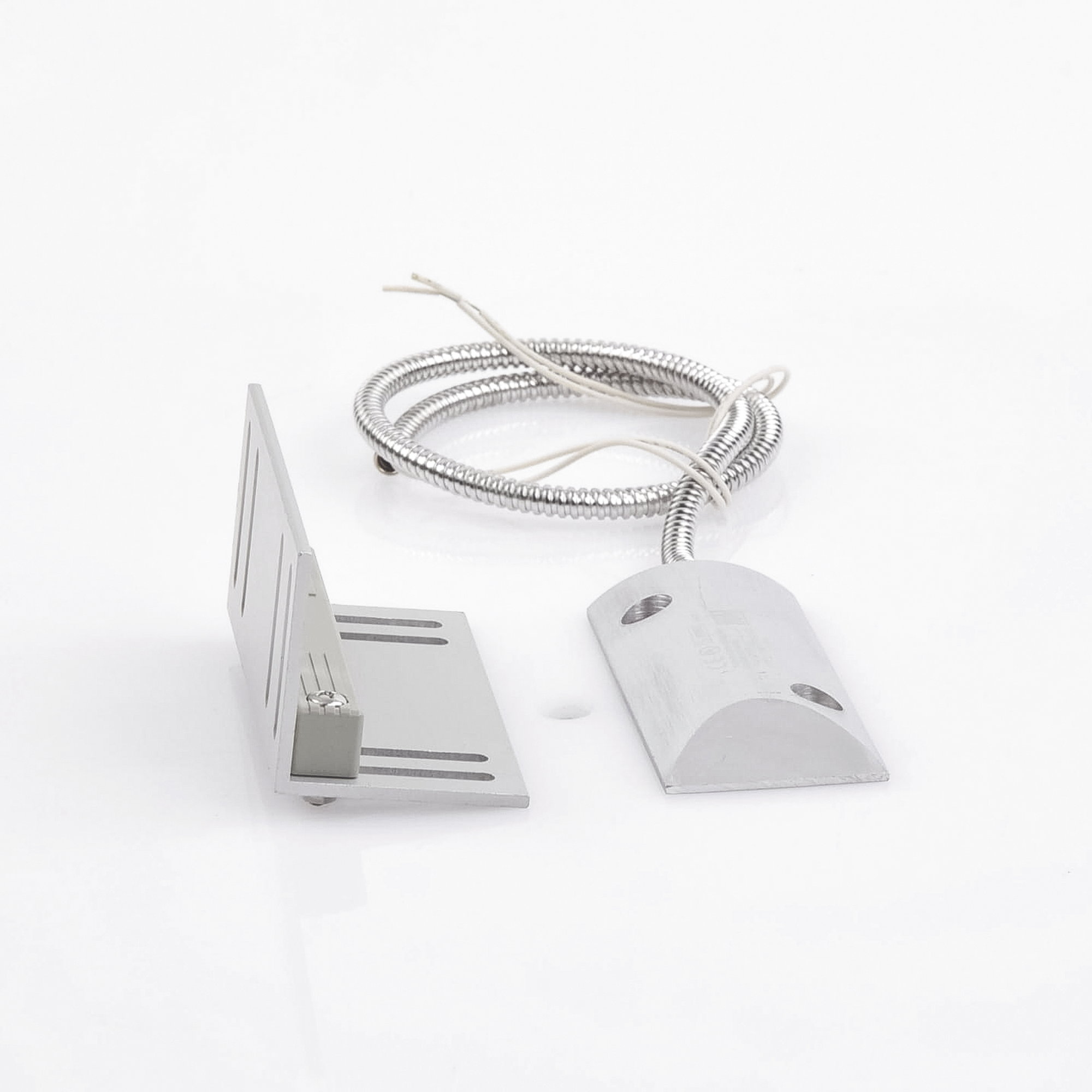

Contacto magnético para piso uso rudo con 55cm de cable blindado / GAP 75mm / Placa de montaje de "L".
Modelo SF-3012 | Marca SFIRE
55cm Cable Calibre 22Uso RudoCable BlindadoSwitch NC (Normalmente Cerrado)Instalación en PisoReed Switch Magnético
El Contacto Magnético para Piso SFIRE SF-3012 es un sensor de seguridad tipo reed switch normalmente cerrado (NC) diseñado para detectar la apertura de puertas y ventanas mediante campo magnético, con separación máxima de 56mm entre el imán y el switch para activación confiable. Este dispositivo robusto incluye 55 centímetros de cable blindado calibre 22 AWG que proporciona protección contra interferencias electromagnéticas y asegura transmisión estable de la señal de alarma en instalaciones de seguridad residencial, comercial e industrial.
Fabricado para instalaciones empotradas en piso o marco de puerta, el SF-3012 opera mediante un interruptor magnético de láminas (reed switch) que mantiene el circuito cerrado cuando el imán permanece dentro del rango de detección, abriendo el circuito instantáneamente cuando la puerta o ventana se separa más de 56mm, permitiendo que el panel de alarma detecte la intrusión. Su construcción de uso rudo garantiza operación confiable en ambientes exigentes con alto tráfico de personas o condiciones ambientales adversas.
El diseño compacto y discreto del contacto magnético SF-3012 permite instalación oculta sin comprometer la estética de la propiedad, mientras que su cable blindado de 55cm facilita la conexión directa al panel de alarma o módulo de zona sin necesidad de empalmes adicionales. Compatible con cualquier sistema de alarma que utilice zonas cableadas normalmente cerradas, este sensor es ideal para protección perimetral en residencias, oficinas, almacenes, tiendas retail y aplicaciones industriales donde se requiere detección confiable de accesos no autorizados.
Beneficios Principales
- Cable blindado de 55cm calibre 22 AWG que elimina interferencias electromagnéticas y garantiza señal limpia al panel de alarma
- Construcción de uso rudo diseñada para soportar alto tráfico y condiciones ambientales exigentes sin degradación de rendimiento
- Switch normalmente cerrado (NC) compatible con todos los paneles de alarma estándar para detección instantánea de intrusión
- Separación de activación de 56mm entre orificios de montaje permite tolerancia adecuada para instalación en puertas y ventanas
- Instalación empotrada discreta que preserva la estética arquitectónica sin elementos visibles de seguridad
- Reed switch de alta confiabilidad con ciclos de vida extendidos superior a 1 millón de operaciones
- Diseño compacto para instalación en espacios reducidos de marcos de puertas y pisos
- Compatible con sistemas de alarma cableados residenciales, comerciales e industriales
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
SF-3012 |
| Marca |
SFIRE |
| Tipo de Sensor |
Reed Switch Magnético (Interruptor de Láminas) |
| Configuración de Contacto |
Normalmente Cerrado (NC) |
| Longitud de Cable |
55cm (21.6 pulgadas) |
| Tipo de Cable |
Cable Blindado (Shielded) |
| Calibre de Cable |
22 AWG |
| Separación de Activación |
56mm entre orificios de montaje switch/imán |
| Tipo de Instalación |
Empotrado en Piso o Marco |
| Construcción |
Uso Rudo (Heavy Duty) |
| Componentes |
1x Reed Switch + 1x Imán |
| Aplicación Principal |
Detección de Apertura Puertas/Ventanas |
Contenido del Paquete
1x SF-3012 Contacto Magnético Uso Rudo1x Imán de Activación1x Cable Blindado 55cm Calibre 22 AWG Integrado
Aplicaciones Recomendadas
🏠 Protección Perimetral ResidencialDetección de intrusión en puertas principales, traseras, ventanas corredizas y accesos a garaje en viviendas unifamiliares y departamentos
🏢 Seguridad ComercialMonitoreo de accesos en oficinas, tiendas retail, almacenes, bodegas y áreas restringidas con sistemas de alarma cableados
🏭 Instalaciones IndustrialesControl de accesos en plantas manufactureras, áreas de almacenamiento de materiales peligrosos y zonas de alto tráfico vehicular
🚪 Puertas de Alto TráficoInstalación en puertas con uso intensivo donde se requiere construcción robusta y cable blindado para evitar falsas alarmas por interferencia
Productos Complementarios
Panel de Alarma CableadoPanel central de control compatible con zonas NC para integración del contacto magnético al sistema de seguridad
Módulo de Expansión de ZonasExpansor de zonas cableadas para conectar múltiples contactos magnéticos en instalaciones de perímetro extenso
Cable UTP Cat5e o AlarmaCable adicional para extender distancia entre contacto magnético y panel cuando 55cm resulta insuficiente
Sirena CableadaDispositivo de notificación sonora que activa cuando el contacto magnético detecta apertura no autorizada
Preguntas Frecuentes
¿Cuál es la distancia máxima de separación entre el imán y el switch para que funcione correctamente?
La separación máxima entre orificios de montaje del switch y el imán es de 56mm. Cuando la distancia entre ambos componentes excede este valor al abrir la puerta o ventana, el campo magnético se debilita lo suficiente para que el reed switch abra el circuito y active la señal de alarma. Para instalación óptima, se recomienda una separación en reposo de 10-15mm para garantizar margen de operación confiable.
¿Qué significa que el contacto sea normalmente cerrado (NC) y por qué es importante?
Un contacto normalmente cerrado (NC) mantiene el circuito eléctrico completo cuando la puerta está cerrada y el imán está cerca del switch. Cuando se abre la puerta, el circuito se interrumpe. Esta configuración es crucial para seguridad porque cualquier intento de sabotaje (cortar el cable, remover el sensor) también abrirá el circuito y activará la alarma, a diferencia de contactos normalmente abiertos (NA) que podrían ser deshabilitados cortando cables. Todos los paneles de alarma profesionales soportan zonas NC.
¿Por qué este modelo incluye cable blindado y en qué instalaciones es necesario?
El cable blindado (shielded) incorpora una malla metálica que rodea los conductores, bloqueando interferencias electromagnéticas (EMI) y radiofrecuencia (RFI) provenientes de equipos eléctricos, motores, transformadores o sistemas de comunicación cercanos. Esto es esencial en instalaciones industriales, comerciales con maquinaria pesada, o residencias con sistemas de automatización que podrían generar ruido eléctrico y provocar falsas alarmas. El blindaje garantiza que solo las aperturas reales del contacto magnético generen señales al panel.
¿Es posible extender el cable de 55cm si necesito mayor longitud hasta el panel de alarma?
Sí, es posible extender el cable mediante empalme con cable de alarma calibre 22 AWG o superior (20, 18 AWG) utilizando conectores de compresión, regletas de conexión o soldadura con termocontráctil. Para mantener el blindaje, se recomienda usar cable apantallado adicional y conectar las mallas de blindaje en un punto común a tierra física. En instalaciones profesionales, se puede utilizar cable UTP Cat5e o Cat6 aprovechando pares trenzados para reducir interferencias en distancias mayores a 30 metros.
¿Dónde se instala físicamente un contacto magnético para piso y cuál es el proceso?
El contacto magnético para piso SF-3012 se instala empotrado en una perforación cilíndrica en el piso o marco inferior de la puerta, quedando el switch al ras de la superficie. El imán se instala en la parte inferior de la puerta móvil, alineado con el switch cuando la puerta está cerrada. Se requiere taladro con broca para concreto o madera del diámetro del sensor, sellador para fijar y proteger contra humedad, y canalización para ocultar el cable hasta el panel. Este tipo de instalación es común en puertas corredizas de vidrio, portones metálicos y accesos donde no es posible instalar contactos superficiales.
