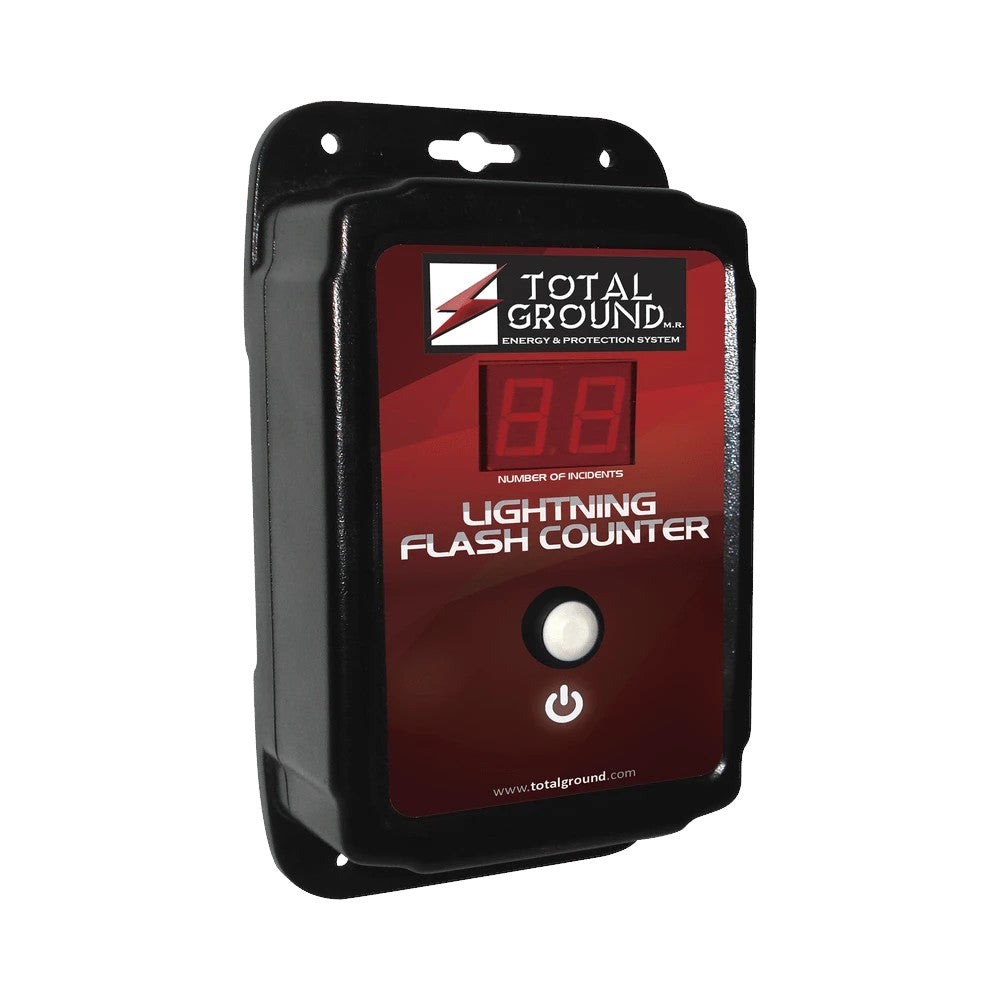

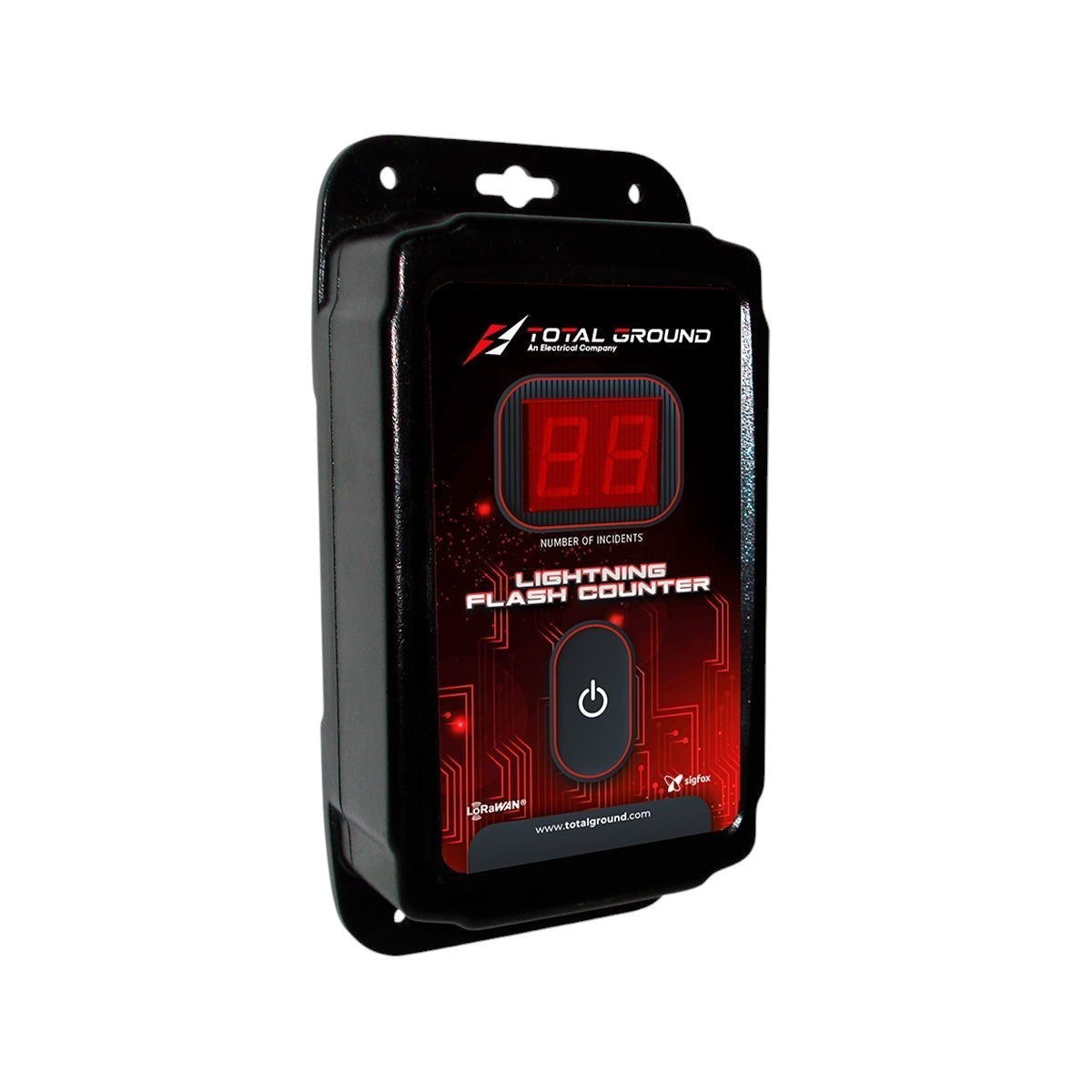

Contador de Descargas Atmosféricas (Contador de Caída Rayos).
Modelo TG-CDA | Marca TOTAL GROUND
IP67 NEMA 4XRegistro Automático6 DígitosReset MecánicoUso Exterior
El Contador de Descargas Atmosféricas TG-CDA es un dispositivo electrónico profesional diseñado para registrar y contabilizar impactos directos de rayos en sistemas de pararrayos y protección contra descargas atmosféricas, con certificación IP67 y NEMA 4X que garantiza operación confiable en exteriores. Este equipo proporciona conteo preciso mediante un display de 6 dígitos que registra automáticamente cada descarga recibida por el sistema de protección, cumpliendo con normativas internacionales de seguridad y mantenimiento de sistemas contra rayos.
Fabricado con materiales resistentes a la intemperie y diseñado para instalación directa en bajadas de pararrayos, el TG-CDA permite llevar un registro histórico confiable de la actividad atmosférica sobre la instalación protegida. Su construcción robusta con carcasa sellada garantiza funcionamiento continuo bajo condiciones climáticas extremas, mientras que su mecanismo de reset mecánico permite reiniciar el conteo cuando sea necesario para períodos de monitoreo específicos.
Este contador es herramienta esencial para el mantenimiento preventivo de sistemas de tierra física y pararrayos, ya que permite documentar la frecuencia de impactos directos y programar inspecciones técnicas periódicas según la actividad registrada. Cumple con estándares internacionales de protección contra descargas atmosféricas y es compatible con sistemas de puesta a tierra normalizados según NOM-022-STPS, IEEE 142 y NFPA 780.
Beneficios Principales
- Registro automático de descargas atmosféricas directas con display de 6 dígitos para conteo preciso hasta 999,999 impactos
- Certificación IP67 y NEMA 4X que garantiza operación continua en ambientes exteriores con protección total contra polvo, humedad y condiciones climáticas adversas
- Instalación directa en bajadas de pararrayos sin necesidad de alimentación eléctrica externa, funcionamiento completamente pasivo
- Sistema de reset mecánico que permite reiniciar el contador para establecer períodos de monitoreo específicos y llevar registro histórico
- Carcasa robusta de materiales resistentes a la corrosión, radiación UV y variaciones térmicas extremas
- Cumplimiento con normativas internacionales de protección contra rayos incluyendo NOM-022-STPS, IEEE 142, NFPA 780 y estándares IEC
- Herramienta indispensable para programas de mantenimiento preventivo y verificación de efectividad de sistemas de pararrayos
- Documentación técnica confiable para auditorías de seguridad, pólizas de seguros y certificaciones de instalaciones críticas
Especificaciones Técnicas
| Característica |
Especificación |
| Tipo de Dispositivo |
Contador de Descargas Atmosféricas |
| Display |
6 dígitos (capacidad hasta 999,999 eventos) |
| Certificación Ambiental |
IP67 / NEMA 4X |
| Sistema de Reset |
Mecánico manual |
| Alimentación |
No requiere (funcionamiento pasivo) |
| Tipo de Instalación |
Montaje directo en bajada de pararrayos |
| Material de Carcasa |
Polímero resistente a intemperie |
| Resistencia UV |
Sí, protección contra radiación ultravioleta |
| Aplicación Principal |
Sistemas de pararrayos y tierras físicas |
| Normativas Aplicables |
NOM-022-STPS, IEEE 142, NFPA 780, IEC 62305 |
Contenido del Paquete
⚡ 1x Contador de Descargas TG-CDA📋 Manual de instalación y operación🔧 Herrajes de montaje📄 Certificado de especificaciones técnicas
Aplicaciones Recomendadas
🏢 Edificios Comerciales e IndustrialesMonitoreo de actividad atmosférica en torres, antenas, estructuras elevadas y sistemas de protección contra rayos en instalaciones críticas
📡 Sitios de TelecomunicacionesRegistro de impactos directos en torres de telefonía, repetidoras, estaciones base y antenas de radiocomunicación
⚡ Subestaciones EléctricasDocumentación de descargas en sistemas de pararrayos de subestaciones, plantas generadoras y centros de distribución eléctrica
🏭 Plantas IndustrialesMantenimiento preventivo de sistemas de tierra física en tanques de almacenamiento, chimeneas, estructuras metálicas y zonas de alto riesgo
🏥 Instalaciones CríticasHospitales, centros de datos, laboratorios y edificios con equipos sensibles que requieren documentación de eventos atmosféricos
🌾 Sector AgroindustrialSilos, bodegas, instalaciones ganaderas y estructuras rurales con sistemas de pararrayos que requieren monitoreo de efectividad
Productos Complementarios
Pararrayos Tipo FranklinSistema de captación de descargas atmosféricas para protección de estructuras (punto de conexión del contador)
Cable de Cobre Desnudo Cal. 2 AWGConductor de bajada para sistemas de pararrayos donde se instala el contador de descargas
Varillas CopperweldElectrodos de puesta a tierra para dispersión de corrientes de rayo en el sistema de protección completo
Conectores y Soldadura ExotérmicaHerrajes de conexión permanente entre bajadas de pararrayos y sistema de tierra física
Preguntas Frecuentes
¿El contador requiere baterías o alimentación eléctrica externa?
No, el TG-CDA es un dispositivo completamente pasivo que no requiere alimentación eléctrica ni baterías. Su funcionamiento se basa en la energía de la propia descarga atmosférica que atraviesa el conductor donde está instalado, garantizando operación continua sin mantenimiento energético.
¿Cómo se instala el contador en el sistema de pararrayos?
El contador se instala en serie con la bajada del pararrayos, típicamente a una altura entre 1.5 y 2 metros sobre el nivel del piso para facilitar la lectura. Se conecta directamente al cable conductor utilizando los herrajes de montaje incluidos, asegurando continuidad eléctrica completa del sistema de protección.
¿Qué significa la certificación IP67 y NEMA 4X en este equipo?
IP67 garantiza protección total contra ingreso de polvo (primer dígito 6) y contra inmersión temporal en agua hasta 1 metro de profundidad (segundo dígito 7). NEMA 4X certifica uso en exteriores con protección contra lluvia, nieve, formación de hielo y resistencia a corrosión. Ambas certificaciones aseguran operación confiable bajo condiciones climáticas extremas.
¿El contador registra rayos cercanos o solo impactos directos?
El TG-CDA registra únicamente impactos directos de rayos que circulan por el conductor donde está instalado. No cuenta descargas indirectas, rayos cercanos o campos electromagnéticos asociados. Esto lo hace ideal para verificar la efectividad del sistema de pararrayos en la captación de descargas directas sobre la estructura protegida.
¿Con qué frecuencia se debe revisar y resetear el contador?
Se recomienda revisar el contador mensualmente durante temporada de lluvias y trimestralmente en época seca. El reset debe realizarse según los períodos de monitoreo establecidos en el programa de mantenimiento (generalmente anual) o después de eventos significativos. Cada lectura debe documentarse en bitácora antes de resetear para mantener registro histórico completo.
¿El contador cumple con normativas mexicanas de seguridad?
Sí, el TG-CDA es compatible con la NOM-022-STPS-2015 que regula la electricidad estática en centros de trabajo, y complementa los requisitos de sistemas de puesta a tierra. También cumple con estándares internacionales IEEE 142, NFPA 780 e IEC 62305 para protección contra descargas atmosféricas, siendo aceptado en auditorías de seguridad y certificaciones industriales.
