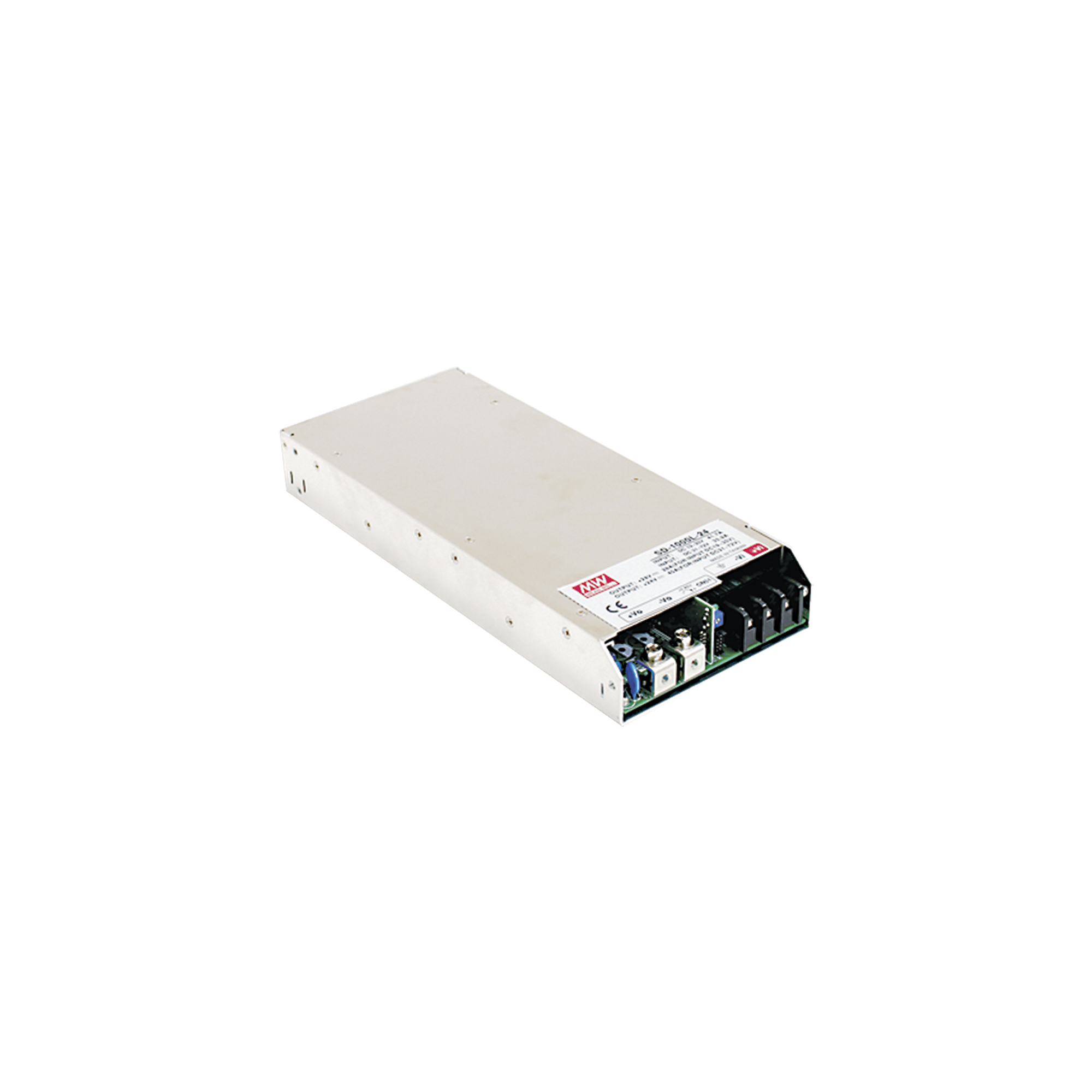

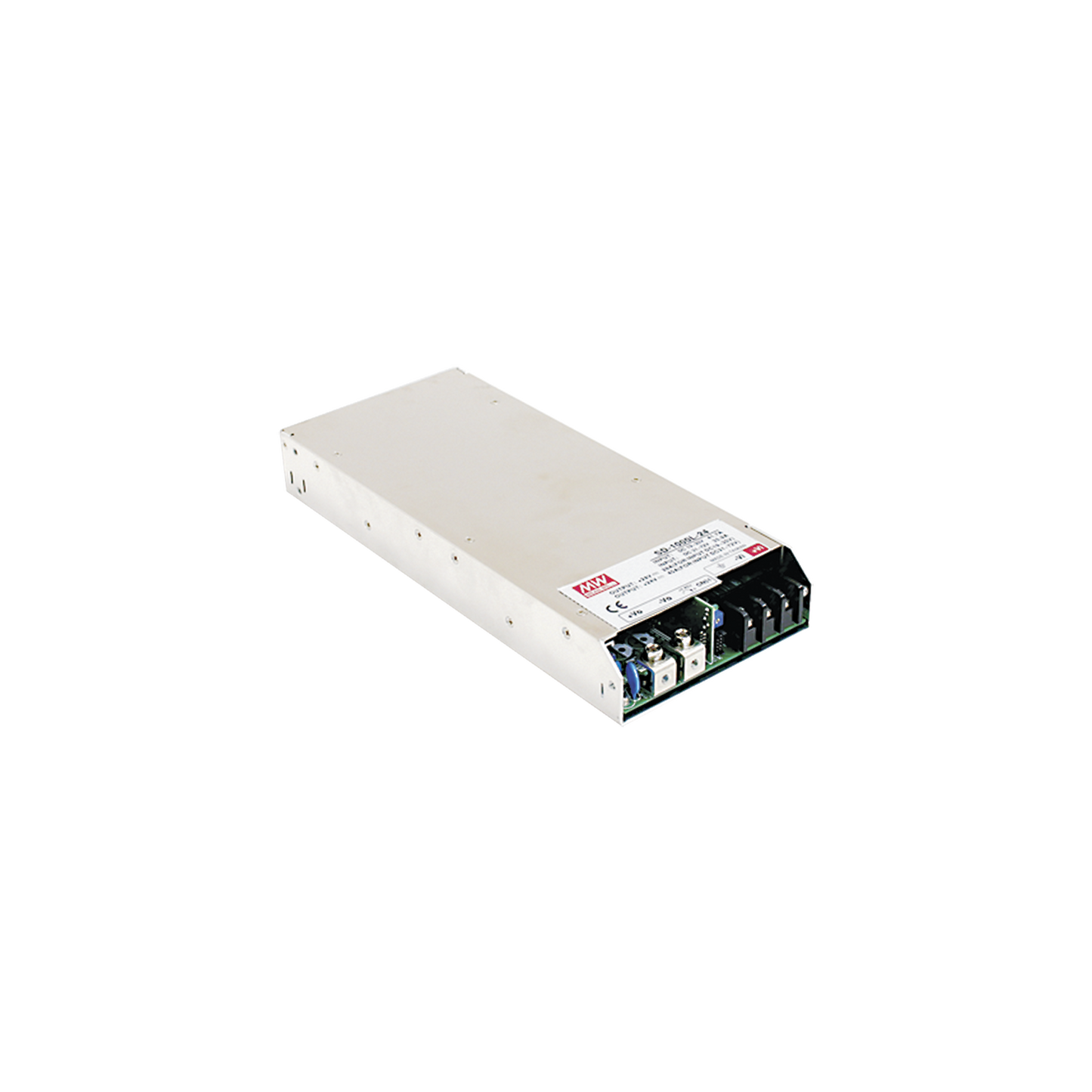

Convertidor DC-DC 1000W Entrada 72-144 VDC Salida 48 VDC 21A Aislamiento 2000 VAC MEANWELL SD-1000-H48
- SKU / Modelo: SD-1000-H48
- Marca: MEANWELL
- Categoría: Fuentes de Poder
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto SD-1000-H48 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Convertidor DC-DC / 1000 W / Entrada 72-144 VDC / Salida 48 VDC 21 A / Aislamiento 2000 VAC / Eficiencia 92%
Modelo SD-1000-H48 · MEANWELL
El convertidor DC-DC MEANWELL SD-1000-H48 es una fuente de poder industrial de 1000 W que transforma un bus de corriente continua de 72-144 VDC en una salida regulada de 48 VDC a 21 A, con aislamiento de 2000 VAC entre entrada y salida y eficiencia típica de 92%. Se integra en gabinetes con poco espacio vertical gracias a su perfil de 41 mm (1U). Más equipos de la marca en MEANWELL.
A diferencia de una fuente de poder AC-DC (eliminador), el SD-1000-H48 recibe corriente continua en su entrada, por lo que se usa en sistemas donde ya existe un bus de CC de 72-144 V, como bancos de baterías o barras de distribución de CC. Entrega una salida de 48 VDC con tolerancia de ±1.0% y regulación de línea y de carga de ±0.5%, útil para cargas sensibles al voltaje.
El MEANWELL SD-1000-H48 incluye una salida auxiliar de 12 V / 0.25 A para circuitos de control, control remoto ON/OFF y sensado remoto. Su ventilador DC con control de velocidad refrigera la unidad, y cuenta con protección contra cortocircuito, sobrecarga, sobrevoltaje y sobrecalentamiento, con recuperación térmica automática. La densidad de potencia es de 10.7 W/pulg³ y el fabricante lo respalda con 3 años de garantía.
¿Cómo funciona y para qué sirve?
Un convertidor DC-DC toma una tensión continua de entrada y la convierte en otra tensión continua regulada mediante conmutación de alta frecuencia. En el MEANWELL SD-1000-H48, el rango de entrada de 72-144 VDC se transforma en una salida fija de 48 VDC con hasta 21 A. Como la entrada admite un rango amplio, la salida permanece estable aunque el bus de CC varíe, por ejemplo con el estado de carga de un banco de baterías.
El aislamiento galvánico de 2000 VAC separa eléctricamente el circuito de entrada del de salida. En la práctica, evita que perturbaciones o fallas del bus de alta tensión pasen directamente a la carga de 48 V y facilita la seguridad del personal y el cumplimiento de requisitos de diseño del sistema. Esta separación es una de las razones por las que se prefiere un convertidor aislado en equipos industriales y de telecomunicaciones frente a un regulador no aislado.
Para dimensionar el convertidor conviene sumar el consumo de las cargas de 48 V y dejar margen respecto a los 1000 W nominales; con 48 V y 21 A de salida, la potencia máxima de la salida es de aproximadamente 1008 W. Las funciones de sensado remoto compensan la caída de tensión en los cables hacia la carga, y el control remoto ON/OFF permite encender o apagar la unidad desde un sistema de control. Se debe dejar espacio de ventilación para que el ventilador DC mantenga la temperatura de operación.
Beneficios Principales
- 1000 W en formato 1U: Su altura de 41 mm permite instalarlo en gabinetes y racks con poco espacio vertical sin renunciar a 1000 W de potencia.
- Eficiencia típica de 92%: Con 92% de eficiencia se reducen las pérdidas en forma de calor, lo que baja la carga térmica dentro del gabinete.
- Entrada amplia de 72-144 VDC: Un solo modelo cubre buses de CC de distinta tensión, lo que simplifica el inventario y el diseño del sistema.
- Aislamiento de 2000 VAC: La separación galvánica entre entrada y salida protege a la carga de 48 V y mejora la seguridad operativa.
- Salida regulada de 48 VDC: Con tolerancia de ±1.0% y regulación de ±0.5%, las cargas de 48 V reciben una tensión estable.
- Salida auxiliar de 12 V: La salida de 12 V / 0.25 A alimenta circuitos de control sin necesidad de otra fuente adicional.
- Control y sensado remoto: El ON/OFF remoto y el sensado remoto permiten integrarlo a un sistema de control y compensar la caída en el cableado.
- Protecciones con recuperación: Protege contra cortocircuito, sobrecarga, sobrevoltaje y sobrecalentamiento, y se recupera solo tras una condición térmica.
Especificaciones Técnicas
Eléctricas
| Potencia nominal | 1000 W |
| Voltaje de entrada | 72-144 VDC |
| Voltaje de salida | 48 VDC |
| Corriente de salida | 0-21 A |
| Eficiencia típica | 92% |
| Rizado y ruido | ≤150 mVp-p |
| Tolerancia de voltaje | ±1.0% |
| Regulación de línea | ±0.5% |
| Regulación de carga | ±0.5% |
| Aislamiento entrada/salida | 2000 VAC |
| Salida auxiliar | 12 V / 0.25 A |
| Densidad de potencia | 10.7 W/pulg³ |
Funciones
| Control | Control remoto ON/OFF y sensado remoto |
| Refrigeración | Forzada con ventilador DC y control de velocidad |
| Protecciones | Cortocircuito, sobrecarga, sobrevoltaje, sobrecalentamiento |
| Recuperación térmica | Automática |
Físicas
| Dimensiones (L x An x Al) | 295 x 127 x 41 mm (11.6 x 5.0 x 1.6 pulg) |
| Perfil | 1U, 41 mm de altura |
General
| Garantía | 3 años |
