Transformador de Corriente 80A/26.6mA APSYSTEMS APS-ECU-C-CT-80A-26.6
- SKU / Modelo: APS-ECU-C-CT-80A-26.6
- Marca: APSYSTEMS
- Categoría: Microinversores
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

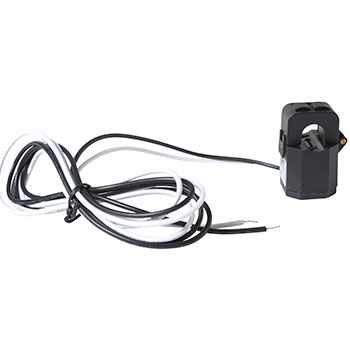

Current transformer (80A/26.6mA)
Modelo APS-ECU-C-CT-80A-26.6 · APSYSTEMS
El transformador de corriente APSYSTEMS APS-ECU-C-CT-80A-26.6 es un accesorio de medición con relación 80 A a 26.6 mA: cuando por el conductor primario circulan 80 A, entrega una señal de 26.6 mA que un equipo de monitoreo puede leer sin conectarse directamente a la línea de potencia. Encuentra más productos de la marca en la colección APSystems.
Un transformador de corriente (también llamado TC, CT o sensor de corriente tipo pinza) permite medir cuánta corriente consume o produce una instalación eléctrica de forma segura y aislada. El APS-ECU-C-CT-80A-26.6 de APSYSTEMS se utiliza como elemento sensor: convierte una corriente alta en una señal pequeña y proporcional que un medidor o unidad de comunicación puede interpretar.
El código del modelo APS-ECU-C-CT-80A-26.6 incluye la designación ECU-C de APSYSTEMS, y la relación 80A/26.6mA define el rango de corriente que el sensor puede medir. Al dimensionar una instalación conviene verificar que la corriente máxima del circuito a monitorear sea compatible con los 80 A de corriente primaria de este transformador de corriente.
¿Cómo funciona y para qué sirve?
Un transformador de corriente funciona por inducción electromagnética: el conductor que atraviesa el núcleo actúa como devanado primario, y el devanado secundario del sensor genera una corriente proporcional y mucho menor. En el caso del APSYSTEMS APS-ECU-C-CT-80A-26.6, la relación es de 80 A en el primario a 26.6 mA en el secundario, de modo que el equipo de lectura nunca maneja la corriente real del circuito.
Esta técnica es la base del monitoreo de energía en instalaciones fotovoltaicas y comerciales. Al medir la corriente que circula por un conductor, un equipo de monitoreo puede calcular consumo, generación o flujo de energía y mostrarlo al usuario. Por eso los transformadores de corriente se instalan en la acometida o en el circuito que se desea supervisar, rodeando un solo conductor de fase.
Al instalar un transformador de corriente como el APS-ECU-C-CT-80A-26.6 hay que respetar buenas prácticas generales: abrazar únicamente un conductor de fase por sensor, respetar la orientación de la flecha o marca de polaridad si el sensor la tiene, y no dejar nunca energizado el circuito primario con el secundario en condiciones que el fabricante prohíba. Un cableado o una orientación incorrectos producen lecturas erróneas del flujo de energía.
Beneficios Principales
- Medición aislada: El APSYSTEMS APS-ECU-C-CT-80A-26.6 entrega una señal de 26.6 mA en lugar de la corriente de línea, lo que permite leer el circuito sin conectar el equipo de monitoreo a la potencia.
- Rango de 80 A: Su corriente primaria de 80 A define con claridad el límite de medición y facilita verificar si el circuito a monitorear cabe dentro de su rango.
- Señal proporcional: La relación fija 80 A a 26.6 mA permite que el equipo receptor calcule la corriente real del circuito a partir de la señal secundaria.
- Accesorio dedicado de la marca: Al ser un componente de APSYSTEMS con designación ECU-C en su modelo, el instalador puede identificarlo con su código exacto al armar o ampliar un sistema de monitoreo.
- Instalación sin interrumpir el conductor: Los transformadores de corriente miden por inducción alrededor del conductor, por lo que no requieren abrir en serie el circuito de potencia para obtener la lectura.
Especificaciones Técnicas
General
| Tipo de producto | Transformador de corriente (Current transformer) |
| Marca | APSYSTEMS |
| Modelo | APS-ECU-C-CT-80A-26.6 |
Eléctricas
| Corriente primaria nominal | 80 A |
| Corriente secundaria de salida | 26.6 mA |
