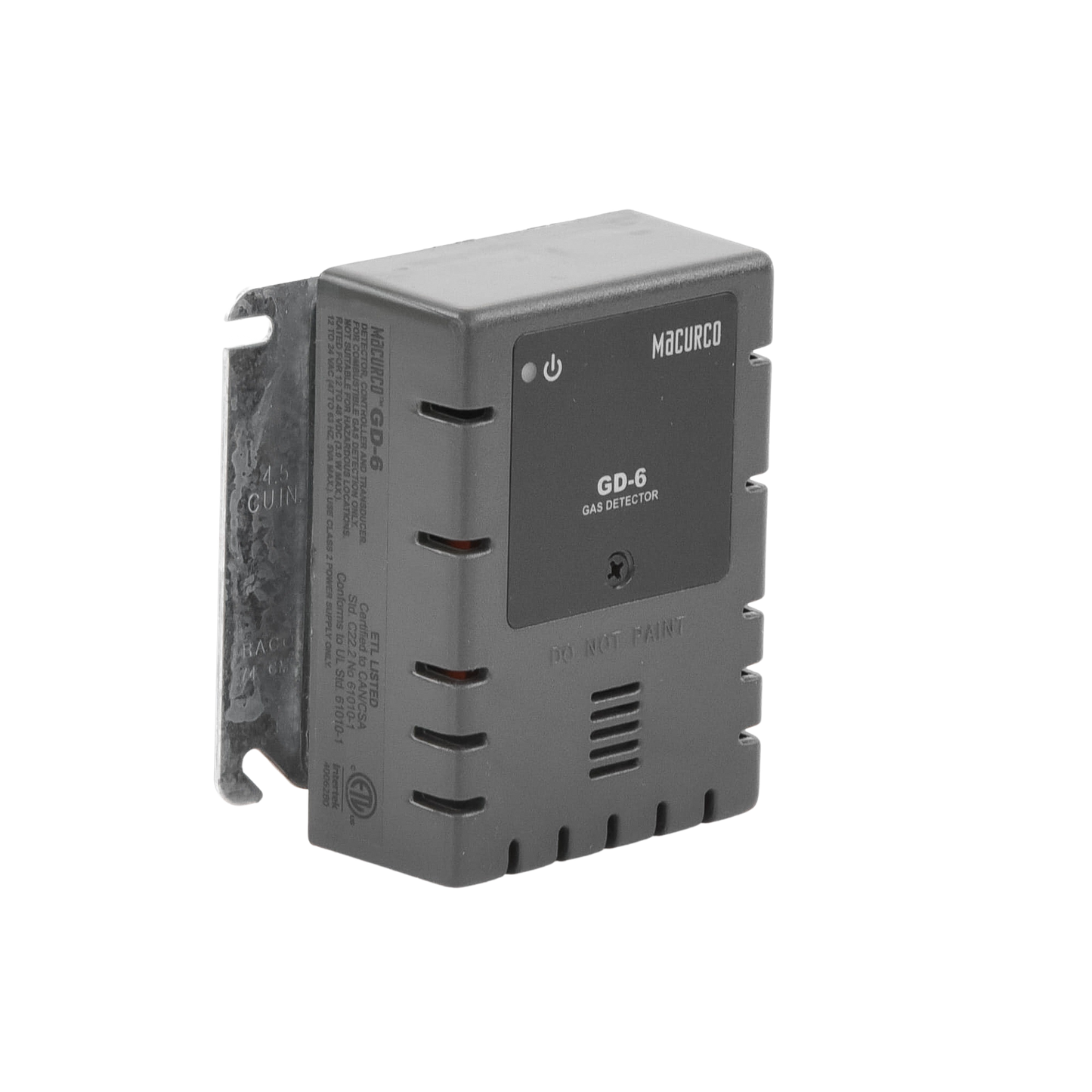

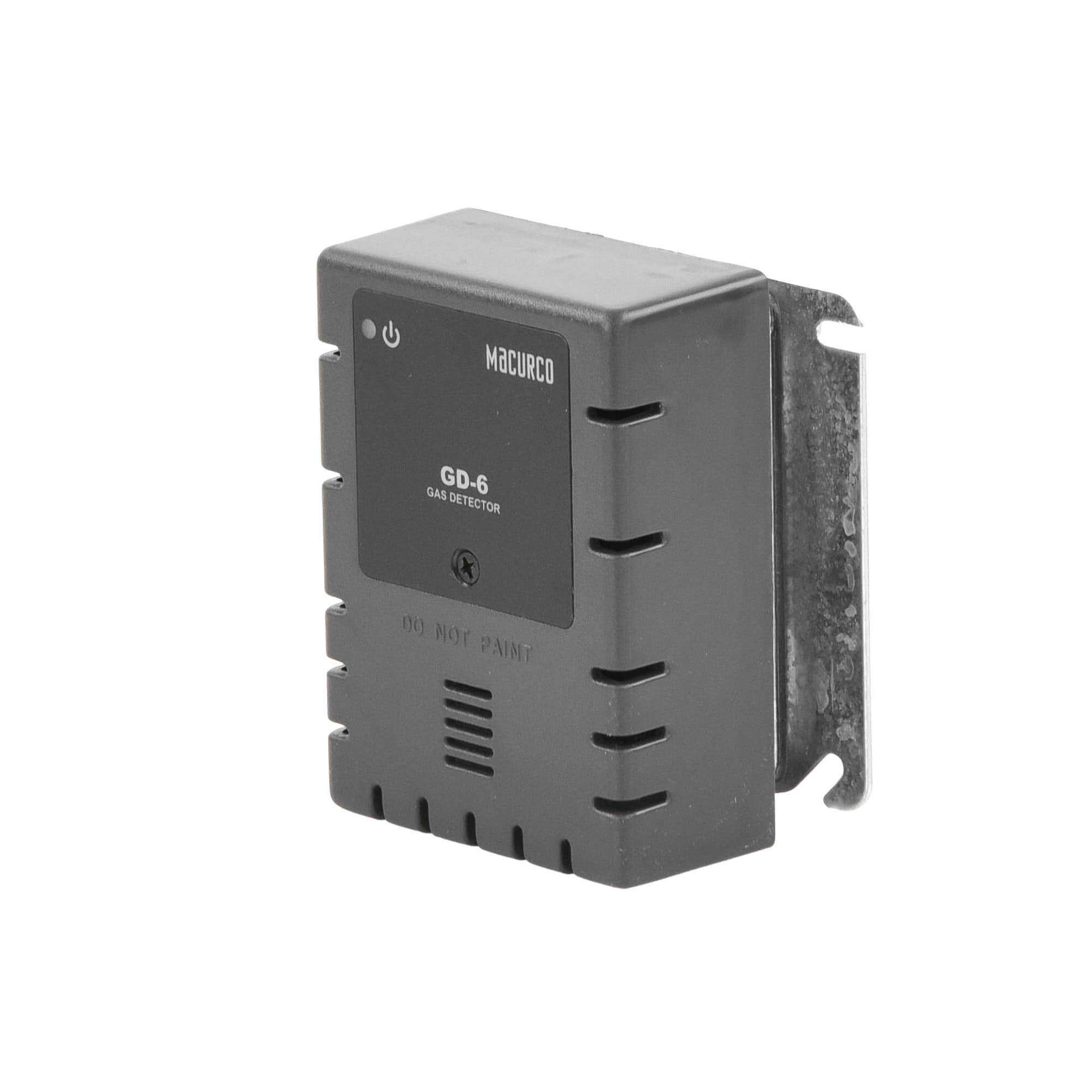

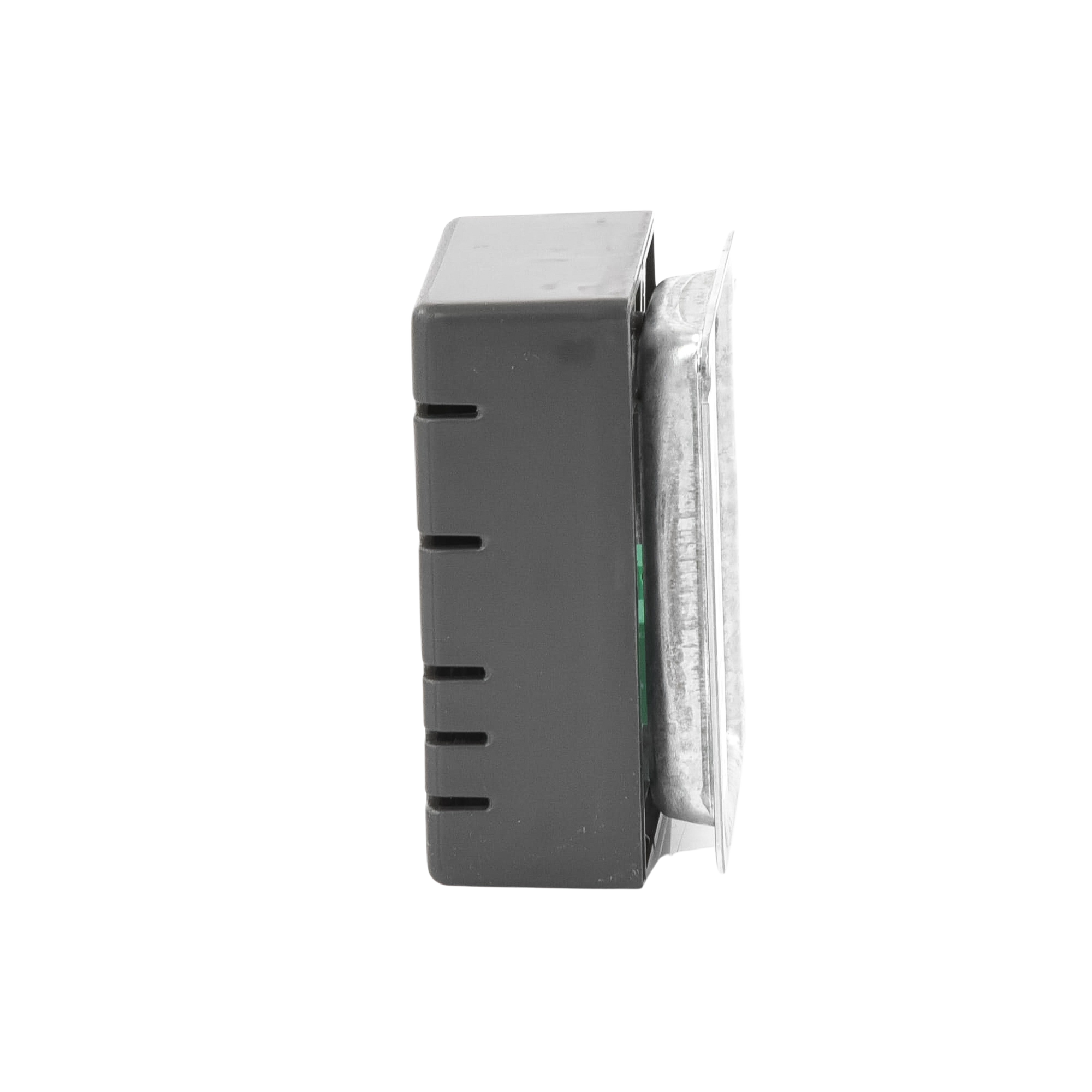

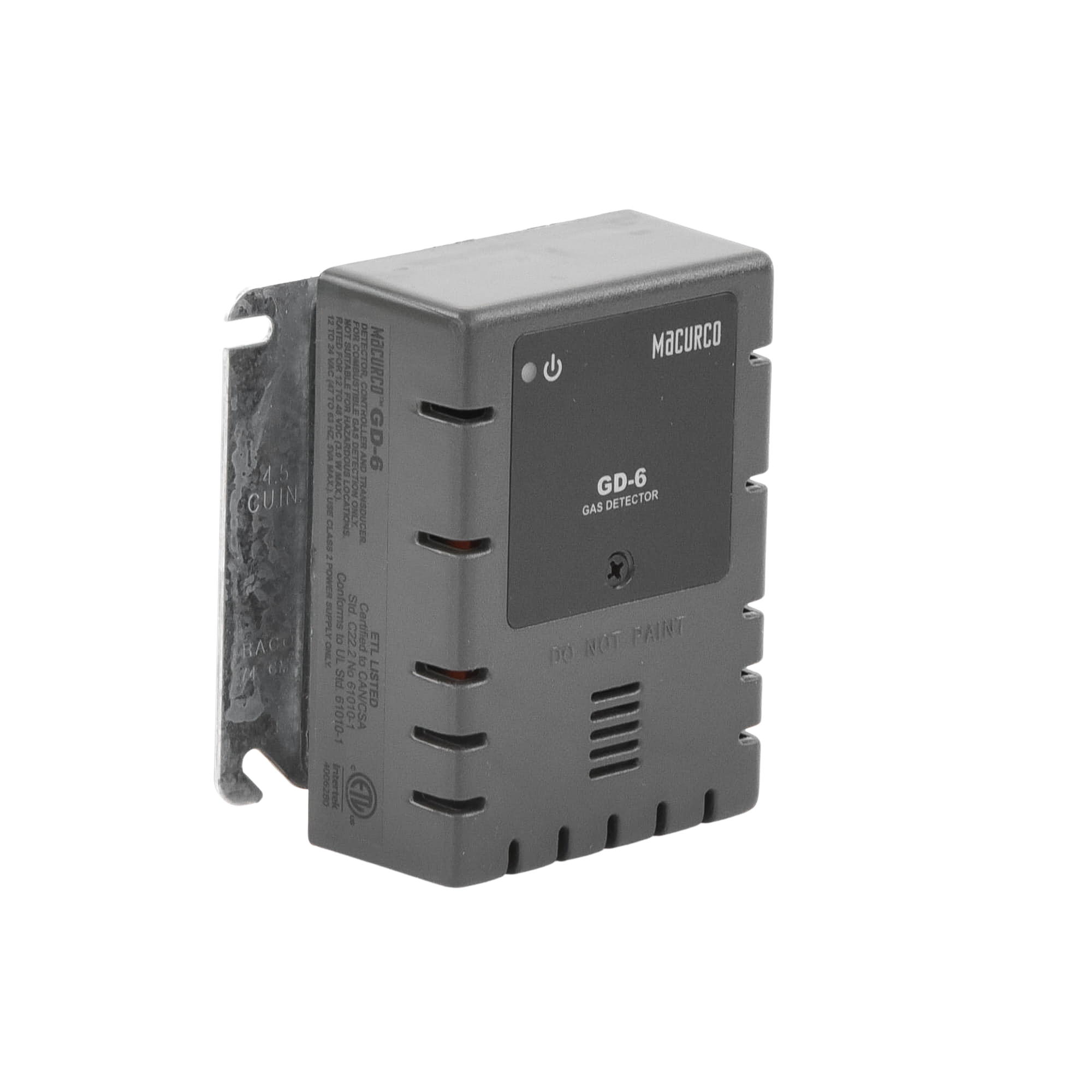

Detector Controlador Transductor Gas Metano Propano Hidrógeno Comercial UL Macurco GD-6
- SKU / Modelo: GD-6
- Marca: MACURCO - AERIONICS
- Categoría: Detectores / Sensores
- Garantía: 1 año
Precio normal:
$ 15,078.99 MXN
Precio en oferta
$ 11,779.99MXN
Envío calculado al finalizar la compra.
34 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Detector, Controlador y Transductor de Metano (GN), Propano (LP) o Gas Hidrógeno (uso comercial)
Modelo GD-6 | Marca Macurco - Aerionics
Certificado ULTriple DetecciónDoble RelevadorSalida 4-20 mAPantalla DigitalMontaje 4×4 Pulgadas
El detector GD-6 de Macurco-Aerionics es un sistema integrado de detección, control y monitoreo de gases combustibles con certificación UL para aplicaciones comerciales e industriales. Este dispositivo versátil permite detectar selectivamente tres tipos de gases peligrosos: metano (gas natural GN), propano (gas LP) o hidrógeno, con rango de detección de 0-100% LEL (Límite Inferior de Explosividad) y precisión de ±5% LEL según norma UL 2075, proporcionando alertas tempranas antes de alcanzar concentraciones explosivas.
Diseñado para instalación en espacios confinados, cocinas comerciales, plantas industriales, laboratorios y áreas de almacenamiento de gas, el GD-6 integra en una sola unidad sensor catalítico de larga duración (5+ años), controlador programable con doble relevador SPDT (10A @ 250VAC), transductor con salida analógica seleccionable 4-20 mA para integración con sistemas SCADA o BMS, zumbador de alarma de 85 dB a 10 pies, y pantalla LCD retroiluminada que muestra concentración en tiempo real.
Su diseño compacto permite montaje directo en caja eléctrica estándar de 4×4 pulgadas sin necesidad de gabinete adicional, facilitando instalación rápida y cumplimiento de códigos NFPA 54, NFPA 58 e IFC. Los relevadores son programables para activar sistemas de ventilación, válvulas solenoides de corte de gas, o señales de evacuación en umbrales configurables (típicamente 25% y 50% LEL), convirtiendo al GD-6 en solución completa de seguridad contra explosiones.
Beneficios Principales
- Certificación UL 2075 garantiza cumplimiento normativo NFPA para instalaciones comerciales y aprobación por inspectores de construcción
- Detección seleccionable entre metano, propano o hidrógeno en campo sin cambio de sensor, reduciendo inventario de refacciones
- Doble relevador SPDT programable permite control simultáneo de ventilación forzada y válvula de corte de gas en dos umbrales independientes
- Salida analógica 4-20 mA lineal permite integración con sistemas de automatización de edificios BMS o monitoreo remoto SCADA
- Montaje en caja eléctrica 4×4 pulgadas estándar elimina necesidad de gabinetes especiales, reduciendo costo y tiempo de instalación
- Pantalla digital LCD retroiluminada facilita lectura directa de concentración en %LEL sin equipos adicionales de calibración
- Zumbador integrado de 85 dB proporciona alerta sonora local inmediata sin dispositivos externos
- Sensor catalítico de perla con expectativa de vida 5+ años reduce mantenimientos y costos operativos comparado con sensores electroquímicos
- Calibración de campo con gas de referencia certificado sin necesidad de envío a fábrica
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Gases Detectables | Metano (CH₄), Propano (C₃H₈), Hidrógeno (H₂) - Seleccionable |
| Rango de Detección | 0-100% LEL (Límite Explosivo Inferior) |
| Precisión | ±5% LEL según UL 2075 |
| Tipo de Sensor | Catalítico de perla (combustión) |
| Vida Útil del Sensor | 5+ años (típico en ambiente limpio) |
| Certificaciones | Listado UL 2075, cumple NFPA 54, NFPA 58, IFC |
| Salidas y Control | Especificación |
|---|---|
| Relevadores | Doble SPDT, 10A @ 250VAC / 10A @ 30VDC |
| Puntos de Alarma | Programables (típico 25% y 50% LEL) |
| Salida Analógica | 4-20 mA (lineal con concentración de gas), seleccionable |
| Impedancia de Carga | 0-600 Ohms (para salida 4-20 mA) |
| Zumbador | 85 dB @ 10 pies, intermitente en alarma |
| Interfaz y Visualización | Especificación |
|---|---|
| Pantalla | LCD digital retroiluminada |
| Indicadores | LEDs: Power (verde), Alarm 1 (amarillo), Alarm 2 (rojo), Fault (rojo) |
| Calibración | Calibración de cero y span en campo con botones frontales |
| Instalación y Mecánicas | Especificación |
|---|---|
| Montaje | Caja eléctrica estándar 4×4 pulgadas (10×10 cm) |
| Dimensiones | 4.5" × 4.5" × 2.5" (11.4 × 11.4 × 6.4 cm) |
| Peso | Aproximadamente 1 lb (450 g) |
| Material de Carcasa | Plástico ABS ignífugo UL94 V-0 |
| Grado de Protección | NEMA 1 (uso interior) |
| Eléctricos y Ambientales | Especificación |
|---|---|
| Alimentación | 24 VDC ±10% o 120 VAC ±10% (según versión) |
| Consumo de Corriente | 300 mA @ 24 VDC (típico) |
| Temperatura de Operación | -20°C a +50°C (-4°F a +122°F) |
| Humedad Relativa | 0-95% RH no condensante |
| Tiempo de Calentamiento | 60 segundos desde encendido |
| Tiempo de Respuesta | T50 < 20 segundos, T90 < 60 segundos |
Contenido del Paquete
📦 1× Detector GD-6 con sensor preinstalado🔩 Kit de montaje para caja 4×4"📄 Manual de instalación y operación📋 Certificado de calibración de fábrica⚠️ Etiquetas de advertencia y señalización
Aplicaciones Recomendadas
🏢 Cocinas ComercialesDetección de fugas de gas LP en restaurantes, hoteles y comedores industriales con activación automática de válvula de corte
🏭 Plantas IndustrialesMonitoreo de gas natural en cuartos de calderas, generadores y procesos térmicos con integración a sistemas BMS
🔬 LaboratoriosDetección de hidrógeno en áreas de investigación, cromatografía de gases y procesos químicos
🚛 Áreas de AlmacenamientoProtección de bodegas de cilindros de gas LP, montacargas de propano y centros de distribución de gas
🏗️ Espacios ConfinadosSeguridad en bóvedas subterráneas, túneles de servicios y sótanos con riesgo de acumulación de gas
🔧 Cuartos de MáquinasMonitoreo de fuga en instalaciones con equipos a gas: calderas, secadoras industriales, hornos
Productos Complementarios
Válvula Solenoide de CorteVálvula normalmente abierta 1/2" o 3/4" NPT para corte automático de suministro de gas activada por relevador del GD-6
Fuente de Alimentación 24VDCTransformador 120VAC a 24VDC 2A para alimentación del detector y válvula solenoide en instalaciones sin fuente dedicada
Gas de Calibración CertificadoCilindro de 50% LEL metano/propano/hidrógeno en nitrógeno con regulador para calibración anual requerida por UL
Extractor de AireVentilador axial o centrífugo controlado por relevador para evacuación automática de gases en alarma
Estación Manual de EmergenciaBotón de pánico con enclavamiento para activación manual de válvula de corte independiente del detector
Caja Eléctrica 4×4" ProfundaCaja metálica o PVC con profundidad 2.125" mínimo para alojamiento del GD-6 según NEC
Preguntas Frecuentes
¿Puedo cambiar el tipo de gas detectado después de la instalación?
Sí, el GD-6 permite seleccionar entre metano, propano o hidrógeno mediante jumpers internos sin cambio de sensor. Después de cambiar el jumper, debe realizarse calibración de span con gas certificado del tipo seleccionado para garantizar precisión según UL 2075.
¿Cada cuánto tiempo necesita calibración el detector?
La certificación UL 2075 y las normas NFPA requieren calibración anual como mínimo. En ambientes con polvo, vapores químicos o alta humedad se recomienda calibración semestral. El procedimiento de calibración puede realizarse en campo con gas de referencia certificado y toma aproximadamente 10 minutos.
¿A qué altura debo instalar el detector para cada tipo de gas?
Para metano (gas natural): instalar en techo o parte superior de pared (30-60 cm del techo) porque es más ligero que el aire. Para propano (gas LP): instalar en parte baja de pared (15-30 cm del piso) porque es más pesado que el aire. Para hidrógeno: instalar en techo porque es extremadamente ligero. Siempre a mínimo 1 metro de la fuente potencial de fuga.
¿Cómo conecto los relevadores para controlar ventilación y válvula de corte?
Cada relevador SPDT tiene tres terminales: COM (común), NO (normalmente abierto), NC (normalmente cerrado). Típicamente: Relevador 1 (25% LEL) conecte COM-NO al contactor del ventilador de extracción. Relevador 2 (50% LEL) conecte COM-NO a válvula solenoide normalmente abierta para cortar gas. Ambos pueden manejar 10A @ 120VAC directamente o activar contactores para cargas mayores.
¿Qué significa la salida 4-20 mA y cómo se utiliza?
Es una salida analógica estándar industrial donde 4 mA representa 0% LEL y 20 mA representa 100% LEL de manera lineal. Se conecta a PLCs, sistemas BMS o dataloggers para monitoreo remoto y registro histórico. La salida es de dos hilos y puede manejar hasta 600 Ohms de impedancia de lazo (suficiente para 150 metros de cable calibre 18 AWG).
¿El detector requiere tubería de muestreo o detecta por difusión?
El GD-6 opera por difusión natural del gas hacia el sensor, no requiere bomba ni tubería de muestreo. El gas penetra por los orificios de la carcasa frontal hasta el elemento catalítico. Esta configuración es adecuada para áreas abiertas y semi-confinadas. Para espacios totalmente cerrados o muy grandes puede requerirse múltiples detectores para cobertura completa.
¿Qué mantenimiento preventivo requiere el equipo?
Mensual: inspección visual de LEDs y prueba de alarma con botón TEST. Trimestral: limpieza suave de orificios del sensor con aire comprimido seco (máx 30 PSI). Anual: calibración completa con gas certificado y verificación de operación de relevadores. Cada 5-7 años: reemplazo del elemento sensor catalítico. Nunca pintar sobre el detector ni obstruir orificios del sensor.
¿El detector es adecuado para áreas clasificadas peligrosas?
No, el GD-6 está listado UL 2075 para uso general en áreas normales (no clasificadas). No tiene certificación para instalación en Clase I División 1 o 2 según NEC 500. Para áreas clasificadas se requieren detectores con certificación intrínsecamente segura (IS) o a prueba de explosión (XP). El GD-6 se instala típicamente en áreas adyacentes para monitorear migración de gas desde zonas peligrosas.
