Detector de Flujo de Agua 3 Pulgadas UL NEMA 4 Industrial SAFE SIGNAL WFD-30N
- SKU / Modelo: WFD-30N
- Marca: SAFE SIGNAL
- Categoría: Detectores de Flujo y Presión
- Garantía: 1 año
Precio normal:
$ 1,130.99 MXN
Precio en oferta
$ 882.99MXN
Envío calculado al finalizar la compra.
¡Solo quedan 1! ¡Ordene pronto!
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

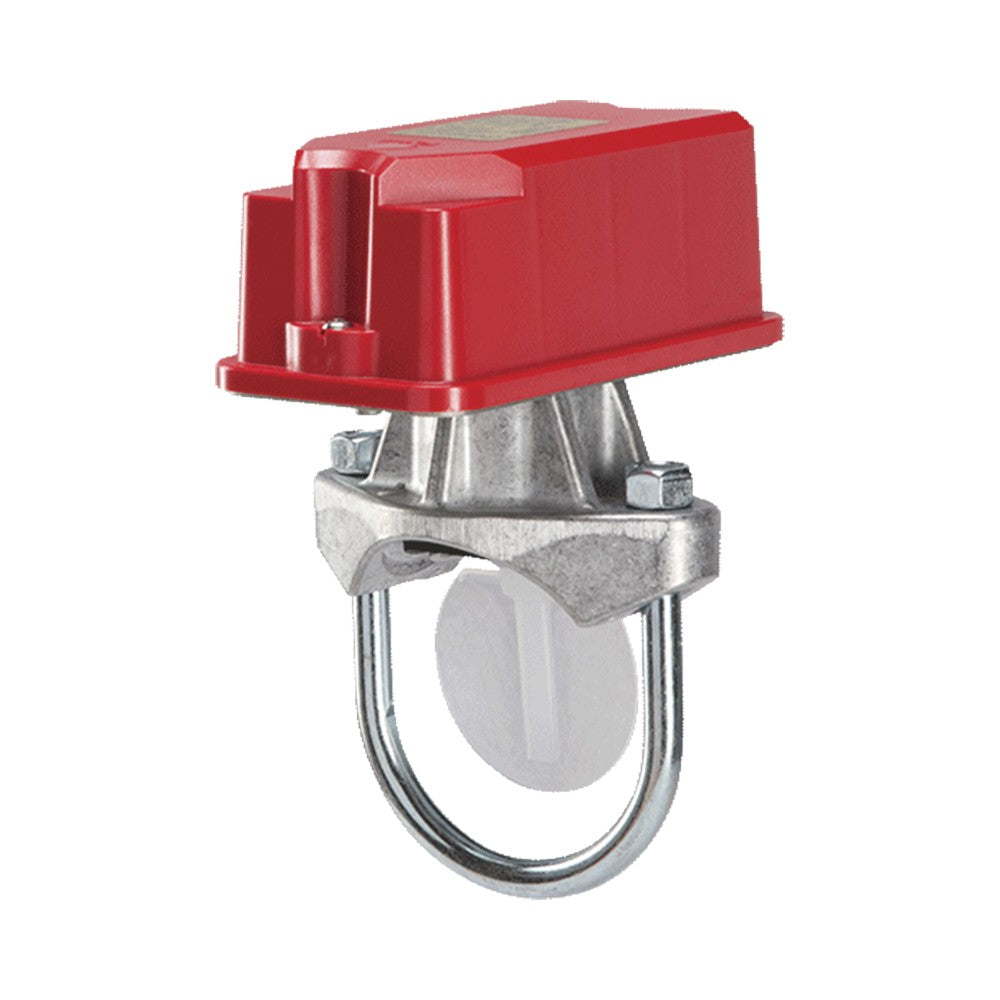

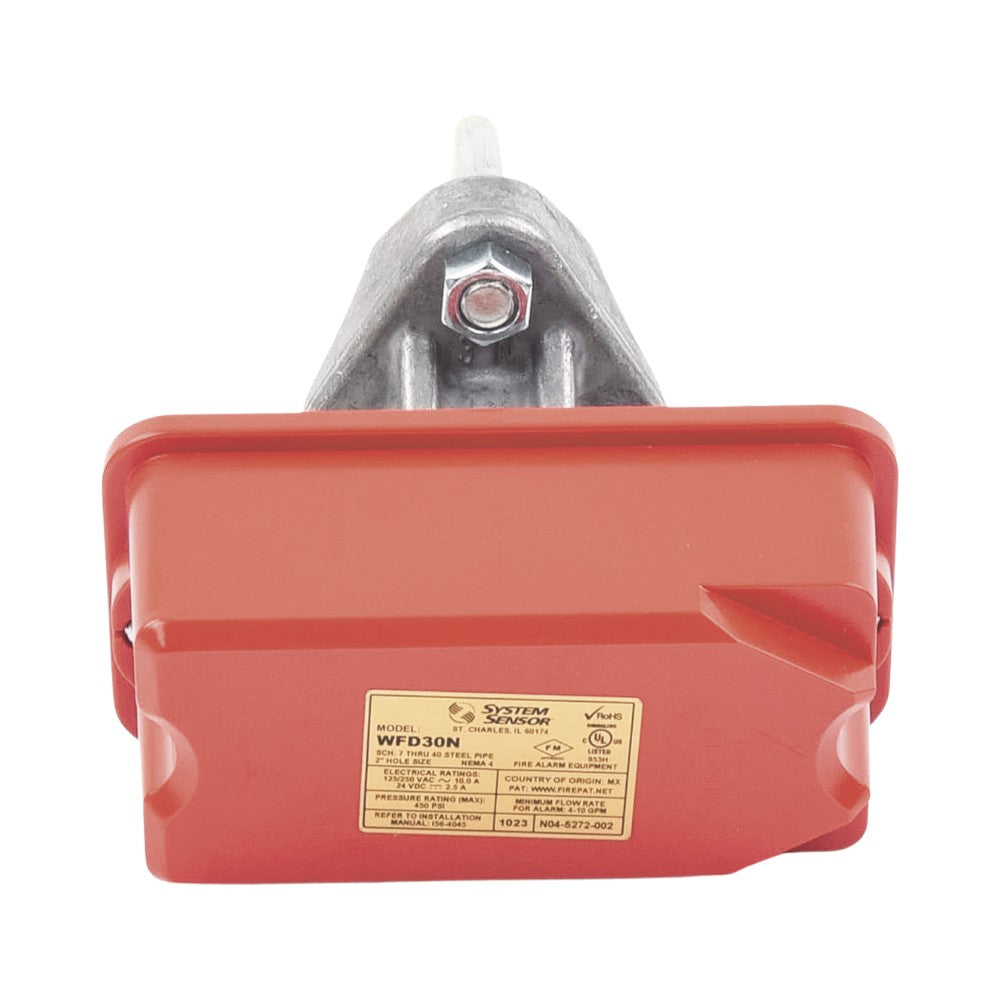

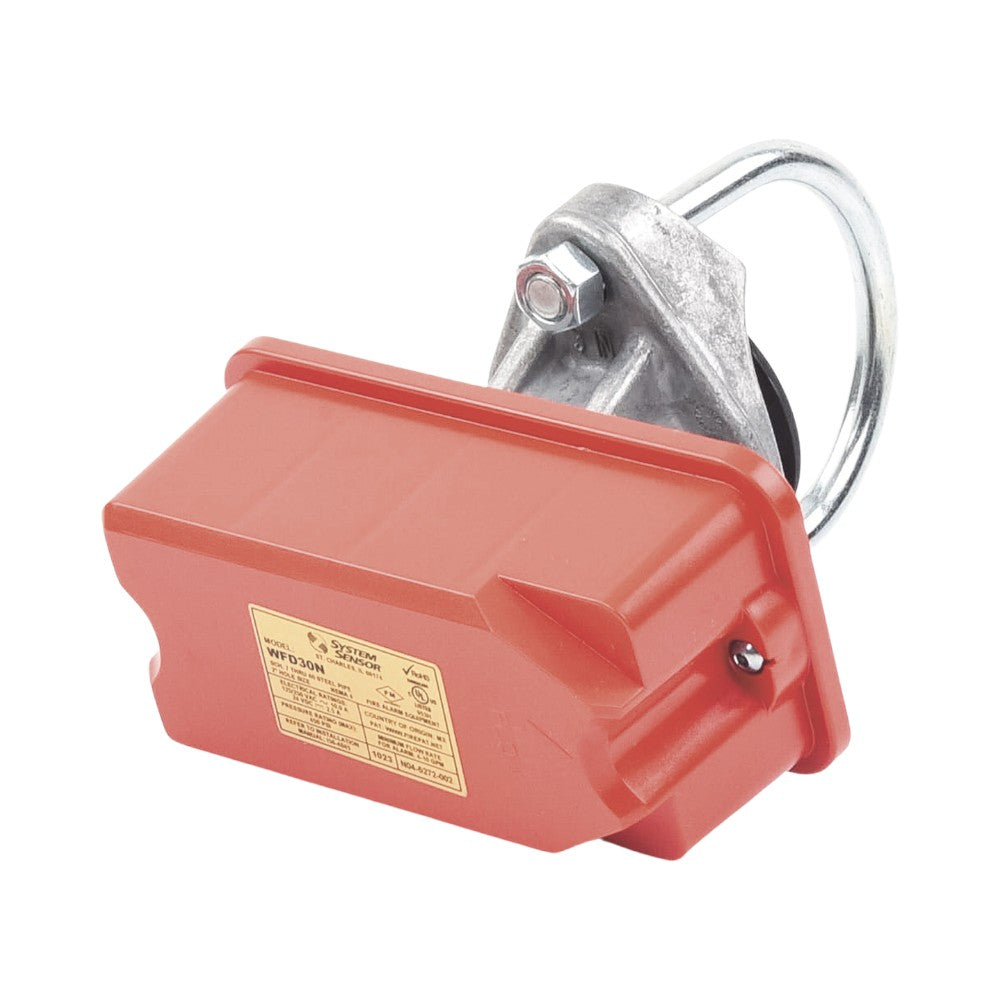

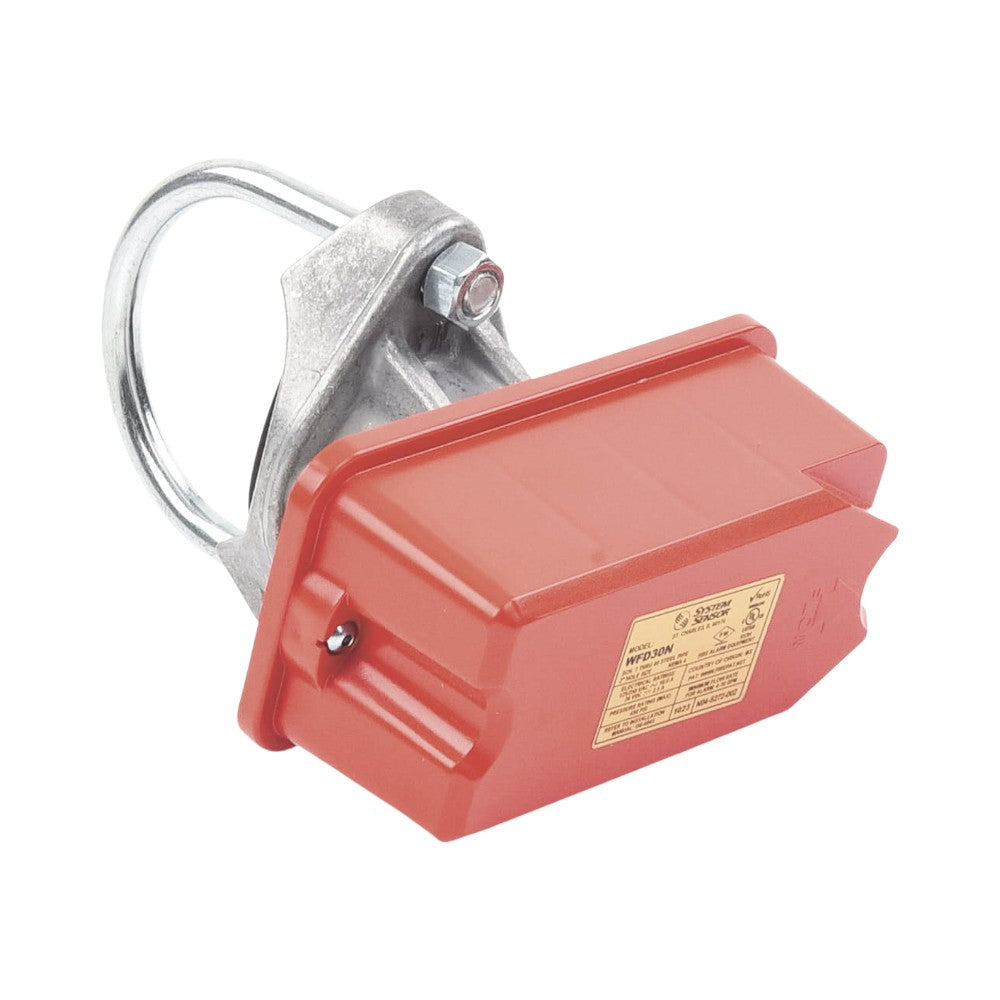

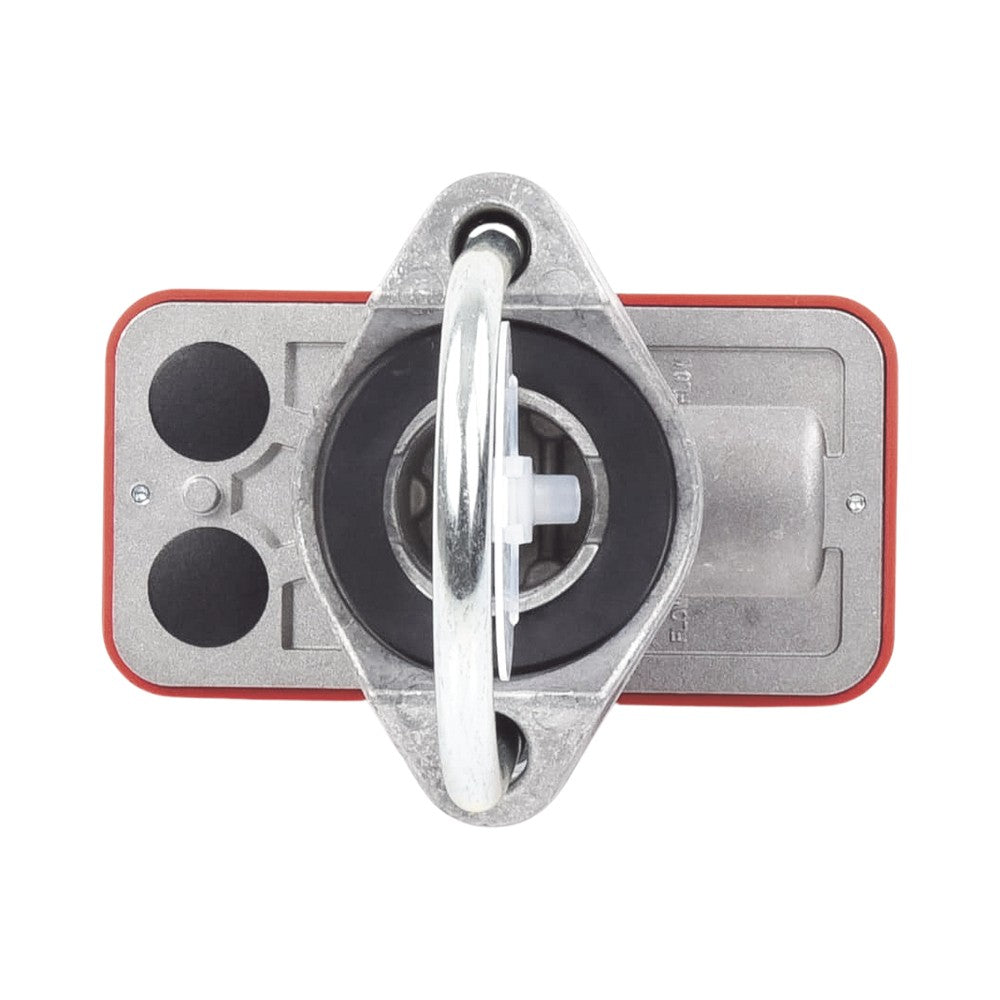

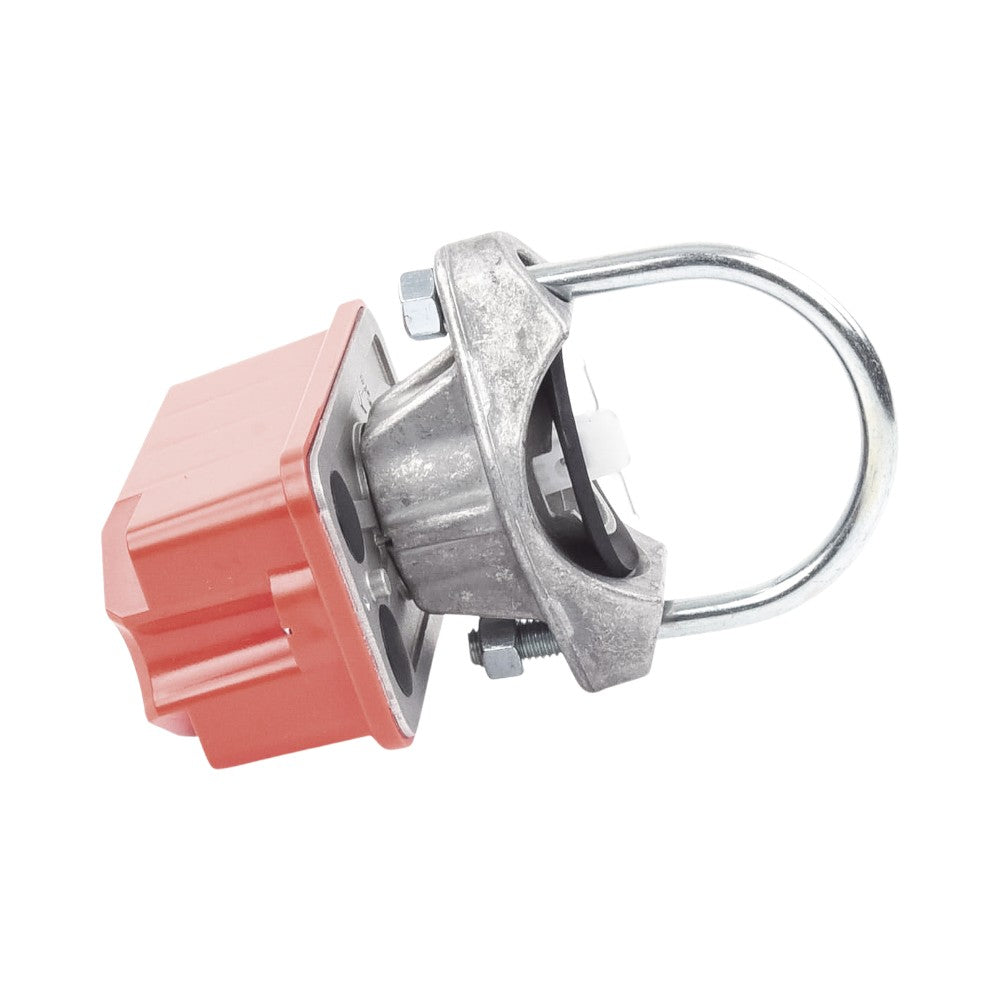

Detector de Flujo de Agua para Instalación en Tubo de 3 Pulgadas
Modelo WFD-30N | Marca SAFE SIGNAL
3 PulgadasCertificado ULNEMA 4AnticorrosivoRetardo SelladoAlarma Visual/Sonora
El detector de flujo de agua WFD-30N de SAFE SIGNAL es un dispositivo de monitoreo industrial certificado UL con clasificación NEMA 4 para instalación en tuberías de 3 pulgadas (DN 80 mm), diseñado para detectar flujo de agua en sistemas de supresión de incendios y alarmas. Este sensor detecta movimiento de fluido a partir de 10 GPM (37.9 L/min) mediante paleta interna con switch magnético sellado, activando salida SPDT inmune a polvo y contaminantes ambientales. Su construcción no metálica resistente a corrosión cumple con normativas NFPA para protección contra descargas eléctricas en ambientes industriales húmedos.
El WFD-30N integra mecanismo de retardo ajustable sellado que previene alarmas falsas por variaciones momentáneas de presión, mientras la cubierta direccional transparente permite verificar visualmente la orientación de instalación y el estado de la paleta durante inspecciones. El sistema de indicación dual (LED rojo y alarma audible integrada) facilita la confirmación local de activación sin necesidad de acceder al panel central.
Beneficios Principales
- Certificación UL y clasificación NEMA 4 garantizan cumplimiento normativo en instalaciones comerciales e industriales
- Construcción no metálica anticorrosiva elimina riesgos de descargas eléctricas en ambientes húmedos y salinos
- Mecanismo de retardo sellado inmune a polvo, humedad y agentes contaminantes mantiene precisión en condiciones adversas
- Cubierta direccional translúcida permite inspección visual rápida del sentido de flujo sin desmontar la unidad
- Indicación dual visual (LED) y sonora (buzzer integrado) confirma activación localmente sin acceso al panel
- Contacto SPDT sellado ofrece configuración NA/NC flexible para integración con cualquier panel de alarma contra incendios
- Paleta de acero inoxidable resistente a corrosión y desgaste asegura operación confiable por años en flujo continuo
- Instalación entre bridas estándar ANSI/ASME B16.5 sin soldadura ni herramientas especiales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Diámetro de Tubería | 3 pulgadas (DN 80 mm) |
| Rango de Detección de Flujo | 10 - 150 GPM (37.9 - 567.8 L/min) |
| Certificaciones | UL Listed, NFPA compliant |
| Clasificación Ambiental | NEMA 4 (resistente a agua y polvo) |
| Tipo de Contacto | SPDT (1 NO + 1 NC) sellado magnéticamente |
| Capacidad de Contacto | 10A @ 125/250 VAC, 2A @ 30 VDC |
| Retardo de Activación | Ajustable 0-30 segundos (sellado) |
| Presión Máxima de Trabajo | 300 PSI (20.7 bar) |
| Temperatura de Operación | -20°C a +120°C (-4°F a +248°F) |
| Material de Cuerpo | Policarbonato no metálico resistente a UV |
| Material de Paleta | Acero inoxidable 316 |
| Conexión de Tubería | Entre bridas ANSI/ASME B16.5 Clase 150 |
| Indicadores Locales | LED rojo + alarma sonora integrada |
| Conexión Eléctrica | Terminal de tornillo, cable 14-22 AWG |
| Dimensiones Totales | 165 x 140 x 95 mm (L x An x Al) |
| Peso Neto | 0.68 kg aprox. |
Contenido del Paquete
1x WFD-30N Detector de Flujo 3 Pulgadas1x Junta de empaque para bridas1x Manual de instalación y configuración4x Tornillos de montaje M8
Aplicaciones Recomendadas
🏢 Sistemas Rociadores ComercialesDetección de activación de rociadores automáticos en edificios comerciales y oficinas según NFPA 13
🏭 Instalaciones IndustrialesMonitoreo de flujo en tuberías principales de supresión en fábricas y almacenes de alto riesgo
🏥 Hospitales y Centros de SaludSupervisión de sistemas de rociadores en áreas críticas con requerimientos UL y código sanitario
🏬 Centros ComercialesDetección temprana de flujo anormal en ramales de 3" conectados a panel central de alarma contra incendios
🏨 Hoteles y ResortsIntegración con sistemas BMS para alertas automáticas en redes hidráulicas de protección
⚙️ Plantas de ProcesoMonitoreo de circuitos de enfriamiento y supresión en áreas de almacenamiento de químicos inflamables
Preguntas Frecuentes
¿Qué diferencia hay entre un detector de flujo y un interruptor de presión?
El detector de flujo WFD-30N detecta movimiento de agua mediante paleta mecánica que gira con el caudal, mientras un interruptor de presión responde solo a cambios de presión estática. El detector de flujo es más preciso para confirmar activación real de rociadores, ya que no se dispara por variaciones de presión de red o golpes de ariete. NFPA 13 recomienda detectores de flujo en sistemas de rociadores para diferenciar flujo real de fluctuaciones de presión.
¿Cómo se ajusta el retardo y para qué sirve?
El retardo ajustable (0-30 segundos) se configura mediante potenciómetro sellado interno accesible tras retirar la cubierta transparente. Este retardo previene alarmas falsas por sobrepresiones momentáneas, purgas de aire o pruebas de válvulas. NFPA 72 permite hasta 90 segundos de retardo, pero 20-30 segundos es recomendado para balance entre sensibilidad y confiabilidad. Una vez ajustado, el mecanismo sellado no requiere recalibración.
¿Puedo instalar este detector en orientación vertical u horizontal?
El WFD-30N DEBE instalarse en tubería horizontal con flujo en dirección de la flecha marcada en cubierta transparente. La paleta requiere gravedad para retornar a posición de reposo. Instalación vertical o invertida causará activación permanente o falla de detección. Verificar siempre orientación mediante inspección visual de la flecha direccional antes de cerrar bridas.
¿Qué mantenimiento requiere y con qué frecuencia?
NFPA 25 requiere inspección trimestral visual (verificar LED y ausencia de daños), prueba funcional anual (abrir válvula de prueba para generar flujo >10 GPM y verificar activación en <30 seg), y limpieza interna cada 5 años o según calidad del agua. En sistemas con agua sucia o alta concentración de minerales, inspeccionar paleta cada 2 años para detectar incrustaciones que puedan afectar movimiento libre.
¿Es compatible con paneles de alarma de cualquier marca?
Sí, el contacto SPDT seco (libre de voltaje) es compatible con cualquier panel de alarma contra incendios convencional o direccionable mediante módulos de zona. Conectar el terminal COM y NO (normalmente abierto) para activación por cierre de contacto, o COM y NC (normalmente cerrado) para supervisión de circuito abierto. La salida soporta hasta 10A en AC y 2A en DC, suficiente para módulos de entrada de todos los fabricantes (Honeywell, Notifier, Simplex, Edwards, etc.).
