Detector de Humo Fotoeléctrico Direccionable 15-32 VCC 200 µA Fire-Lite Silent Knight System Sensor SS-PHOTO
- SKU / Modelo: SS-PHOTO
- Marca: SYSTEM SENSOR
- Categoría: Deteccion de Fuego
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Detector de Humo Fotoeléctrico Direccionable 15-32 VCC Cámara Óptica Alta Sensibilidad Base Enchufable 200 µA Fire-Lite Silent Knight
Modelo SS-PHOTO · System Sensor

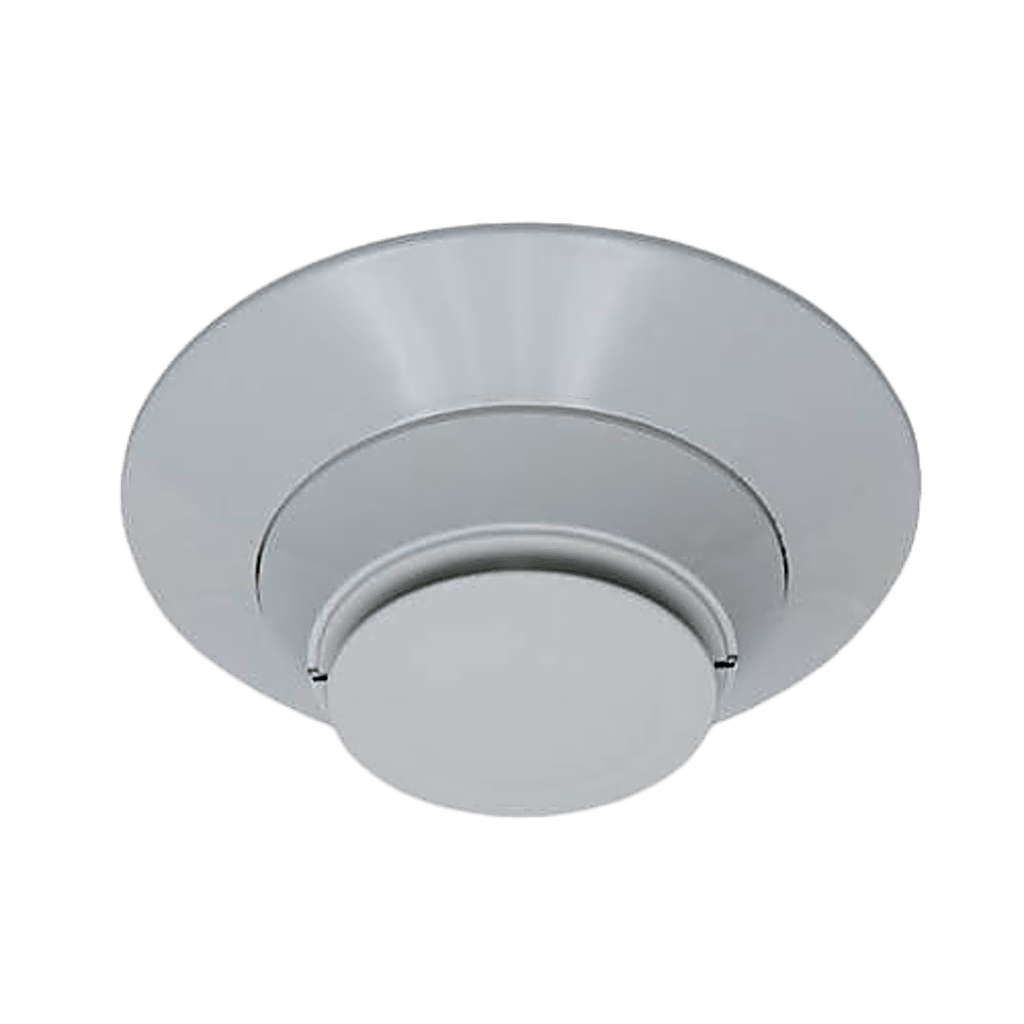

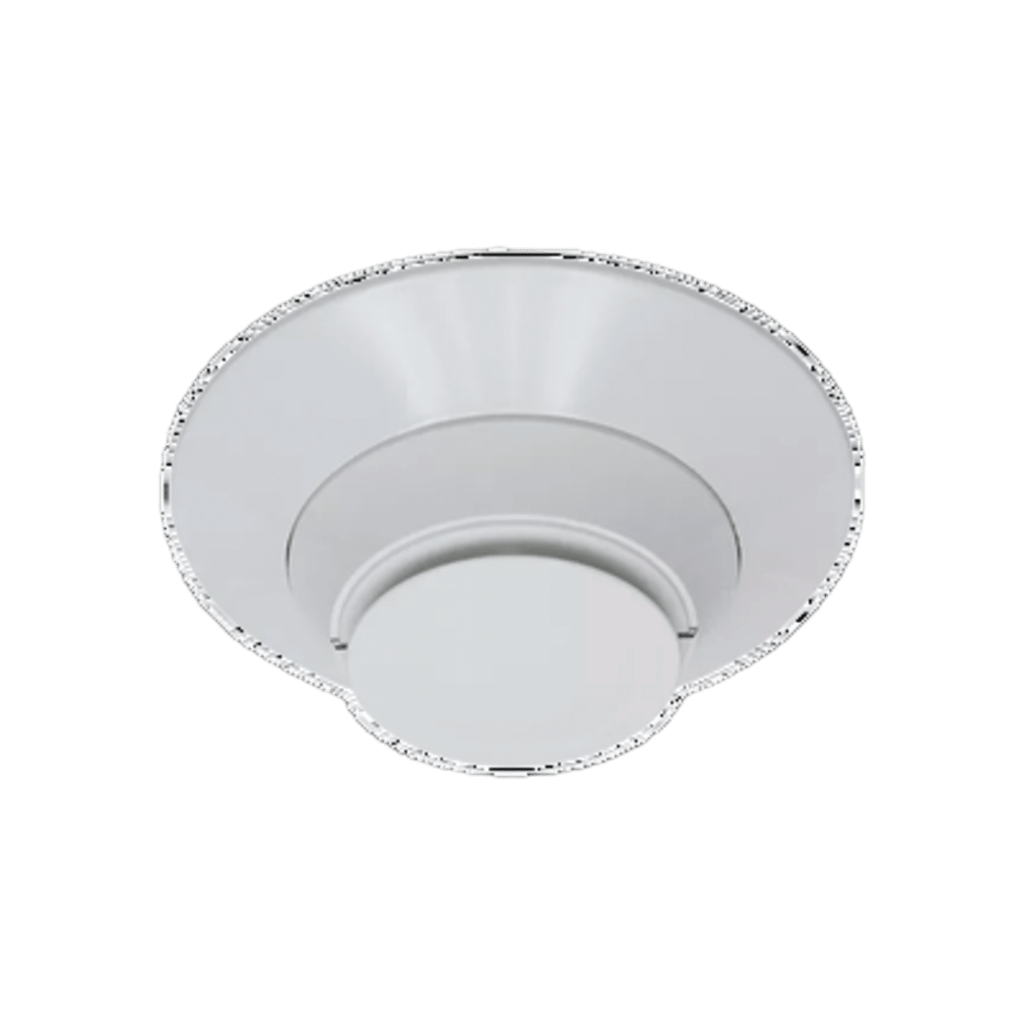

El detector SS-PHOTO de System Sensor es un detector de humo fotoeléctrico inteligente (direccionable) para sistemas de alarma contra incendio. Opera de 15 a 32 VCC, consume 200 µA a 24 VCC en reposo y mide 51 mm de altura con 95 g de peso. Forma parte de la línea de SYSTEM SENSOR.
Como detector de humo direccionable, el SS-PHOTO se comunica con el panel de control mediante señal analógica y su dirección se fija con interruptores rotatorios, de modo que el panel identifica el punto exacto donde se origina la alarma. La sensibilidad se programa desde el software del panel y se reporta de forma continua. Es compatible con paneles Fire-Lite, Silent Knight y Farenhyt.
La cámara óptica del SS-PHOTO está rediseñada para detectar humo de una amplia gama de fuentes de combustión conforme a normas más estrictas; la ficha del fabricante lo lista bajo UL 268 7a Edición y/o UL 268A. Opera de 0 °C a 50 °C y de 10 % a 93 % de humedad sin condensación. Se monta sobre una base de montaje que se adquiere por separado.
¿Cómo funciona y para qué sirve?
Un detector fotoeléctrico tiene una cámara óptica con una fuente de luz y un sensor colocados de modo que, en aire limpio, la luz no llega al sensor. Cuando entran partículas de humo, dispersan la luz hacia el sensor y el detector registra un aumento de señal. Este principio responde bien a humos de combustión lenta y con abundantes partículas visibles, típicos de cables y materiales que se queman sin flama abierta.
A diferencia de un detector convencional, que solo cambia entre normal y alarma, un detector direccionable o inteligente tiene una dirección única en el lazo (SLC) y envía al panel valores analógicos. El panel decide cuándo declarar alarma según la sensibilidad programada, y muestra la ubicación exacta del dispositivo. Con el SS-PHOTO, esa dirección se ajusta con los interruptores rotatorios y el panel recibe una comunicación cada 5 segundos.
Al dimensionar un lazo conviene sumar el consumo de todos los dispositivos, y verificar con el manual del panel el número de direcciones y la compatibilidad antes de instalar. Un consumo en reposo de 200 µA por detector ayuda a mantener baja la carga sobre el lazo de comunicación.
Beneficios Principales
- Ubicación exacta de la alarma: Cada detector tiene dirección propia, así el personal sabe qué punto del edificio activó el panel sin recorrer toda la zona.
- Bajo consumo en reposo: Con 200 µA a 24 VCC en operación normal, cada detector aporta poca carga al lazo de comunicación.
- Sensibilidad programable: El rango se ajusta desde el software del panel, de 2.86 a 5.0 %/ft en área abierta y de 0.5 a 2.86 %/ft en aplicaciones especiales.
- Visibilidad en campo: Sus dos LED con visibilidad de 360° permiten confirmar el estado del detector desde cualquier ángulo durante el mantenimiento.
- Direccionamiento sencillo: Los interruptores rotatorios de dirección simplifican la puesta en marcha y la sustitución de un detector en el lazo.
- Compatibilidad multi-panel: Trabaja con paneles Fire-Lite, Silent Knight y Farenhyt, lo que facilita reemplazos y ampliaciones en instalaciones existentes.
- Formato compacto y ligero: Sus 51 mm de altura y 95 g de peso permiten instalarlo en techos con espacio limitado.
Especificaciones Técnicas
General
| Marca | System Sensor |
| Modelo | SS-PHOTO |
| Tipo de detector | Detector de humo fotoeléctrico inteligente (direccionable) |
| Comunicación | Analógica direccionable, con identificación de punto (point ID) |

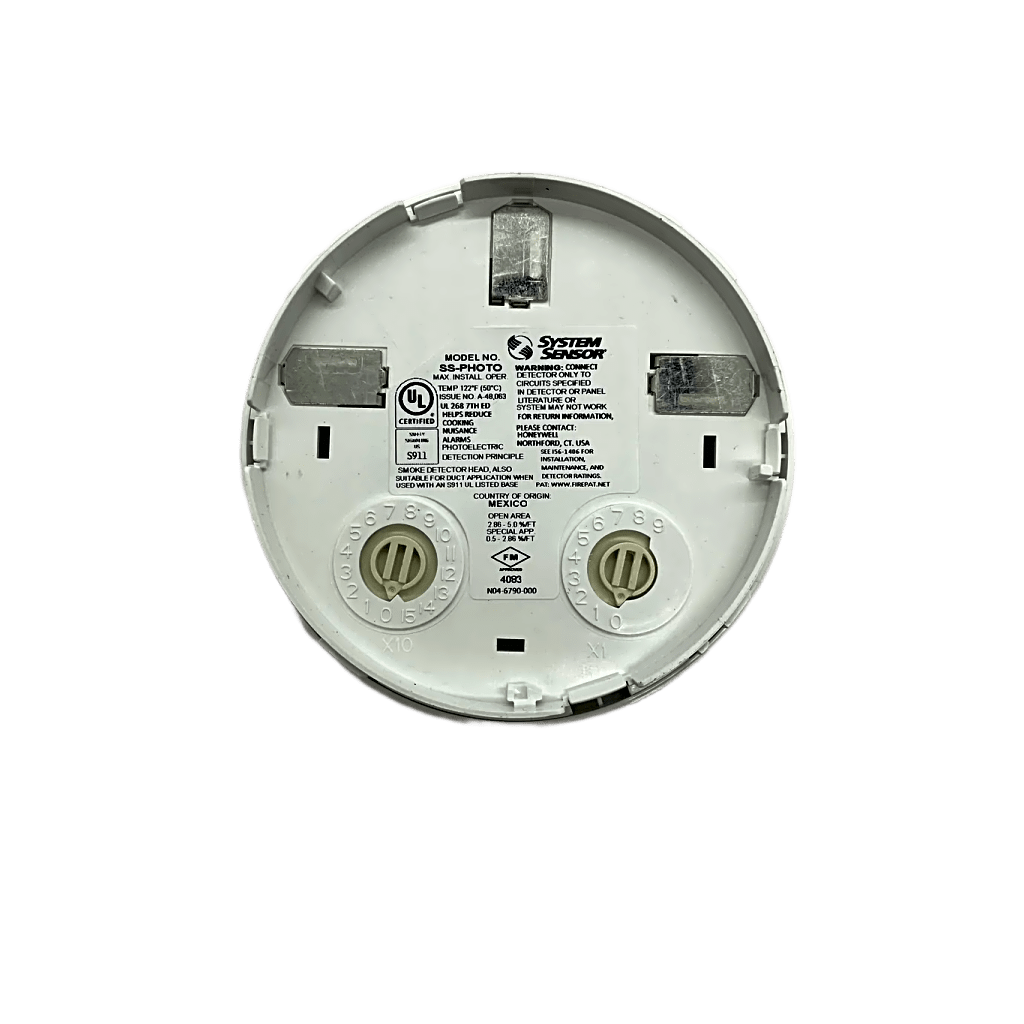

| Direccionamiento | Interruptores rotatorios de dirección |
| Indicadores | LED dual con visibilidad de 360° |
| Compatibilidad de paneles | Fire-Lite, Silent Knight, Farenhyt; sistemas SK, LiteSpeed y SS Protocol |
| Color | Blanco |
| Garantía | 3 años |
Eléctricas
| Voltaje de operación | 15 a 32 VCC pico |
| Consumo en operación normal | 200 µA a 24 VCC (una comunicación cada 5 segundos con parpadeo de LED verde) |
| Corriente máxima | 4.5 mA a 24 VCC (una comunicación cada 5 segundos con LED ámbar fijo) |
| Corriente máxima en alarma | 2 mA a 24 VCC (una comunicación cada 5 segundos con LED rojo fijo) |
Desempeño
| Rango de sensibilidad | Área abierta 2.86–5.0 %/ft; aplicación especial 0.5–2.86 %/ft |
| Rango de velocidad de aire (UL) | 0 a 1,219 m/min (0 a 4,000 fpm), apto para instalación en ductos |
Ambientales
| Temperatura de operación | 0 °C a 50 °C (32 °F a 122 °F) |
| Humedad de operación | 10 % a 93 % sin condensación |
Físicas
| Altura | 51 mm (2.0 in) |
| Diámetro | 156 mm (6.2 in) instalado en base B300-6; 104 mm (4.1 in) instalado en base B501-WHITE/-IV/-BL |
| Peso | 95 g (3.4 oz) |
Certificaciones
| Normas y listados | UL 268 7a Edición, UL 521 y/o UL 268A; listado UL S911; FM Approved |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Consultar la Addressable Detector and Sounder Base Compatibility Chart o el manual de cableado SLC del panel inteligente para verificar la compatibilidad específica de cada panel.
Verificar la compatibilidad en paneles descontinuados antes de instalar.
