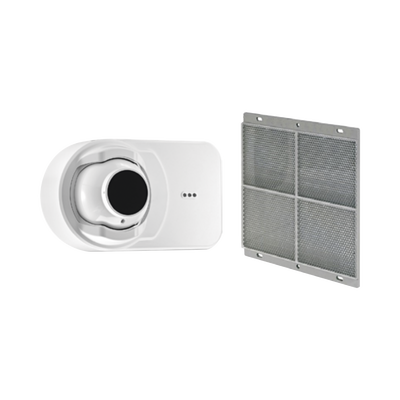

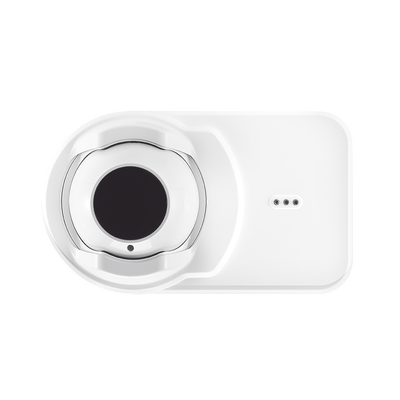

Detector de Humo por Haz Reflejado Convencional Alcance 100m System Sensor OSI-R-SS

Precio normal: $ 17,561.99 MXN
Precio en oferta
$ 13,719.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

553 en stock
553 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Detector de Humo por Haz Reflejado / Convencional / Compatible con Todos los Paneles de Detección de Incendio

Modelo: OSI-R-SS | Marca: System Sensor

Detector de Humo por HazTecnología InfrarrojoConvencional 2 HilosAlcance hasta 100mMontaje con ReflectorResistente Polvo y Humedad

El Detector de Humo por Haz Reflejado OSI-R-SS de System Sensor es un detector óptico convencional de tecnología infrarroja con alcance operativo de hasta 100 metros (328 pies) en configuración con reflector, diseñado bajo normativa NFPA 72 para cobertura lineal de espacios amplios con alturas de hasta 18.2 metros. Este detector utiliza un haz de luz infrarroja que al ser oscurecido por partículas de humo en un porcentaje programable entre 25% y 50% activa la alarma, garantizando detección temprana en almacenes, atriums, iglesias, hangares y naves industriales donde los detectores puntuales resultan ineficientes.

El OSI-R-SS opera con tensión convencional de 24 VDC nominal y ofrece instalación simplificada mediante conexión de solo 2 hilos a cualquier panel de detección de incendio convencional. Su diseño robusto protegido contra polvo e insectos permite operación confiable en ambientes industriales con temperaturas desde 0°C hasta 49°C, reduciendo falsas alarmas mediante tecnología de compensación automática de sensibilidad ante acumulación de polvo y variaciones de voltaje. La unidad incluye alineación simplificada con LED indicador visible hasta 360° y ajuste de sensibilidad programable en campo mediante switches DIP, eliminando necesidad de herramientas especiales para calibración.

Este detector por haz reflejado es ideal para protección de áreas con techos altos, espacios abiertos sin obstrucciones o zonas donde el mantenimiento de detectores puntuales resulta costoso y peligroso. Compatible con reflectores System Sensor serie REFL o cualquier reflector prismático estándar, el OSI-R-SS puede configurarse en modo de prueba automática diaria para verificación de funcionalidad sin intervención humana, cumpliendo con UL 268, ULC-S531, FM y CSFM para aplicaciones comerciales e industriales.

Beneficios Principales

  • Cobertura lineal de hasta 100 metros con un solo detector, reduciendo cantidad de dispositivos y costos de instalación en espacios amplios
  • Tecnología de haz infrarrojo con compensación automática de deriva que mantiene sensibilidad calibrada ante acumulación gradual de polvo
  • Instalación convencional de 2 hilos compatible con todos los paneles de detección de incendio sin requerir módulos especiales
  • Ajuste de sensibilidad programable entre 25% y 50% de oscurecimiento mediante switches DIP accesibles sin herramientas
  • LED indicador de 360° visible desde cualquier ángulo facilita verificación de estado y alineación durante instalación
  • Modo de prueba automática Walk-Test permite verificación funcional diaria sin necesidad de acceso al detector
  • Resistencia a polvo e insectos mediante diseño sellado protege componentes ópticos en ambientes industriales adversos
  • Rango de temperatura operativa de 0°C a 49°C permite instalación en almacenes no climatizados y áreas semi-exteriores
  • Cumplimiento con NFPA 72, UL 268, FM y CSFM garantiza aceptación por autoridades y aseguradoras en aplicaciones comerciales
  • Montaje sencillo con base universal incluida y tornillería de acero inoxidable para instalaciones permanentes de largo plazo

Especificaciones Técnicas

Característica Especificación
Tipo de Detector Humo por Haz Reflejado Infrarrojo
Modo de Operación Convencional 2 Hilos
Alcance Máximo 5 a 100 metros (16 a 328 pies)
Altura Máxima de Techo 18.2 metros (60 pies) según NFPA 72
Voltaje de Operación 24 VDC nominal (15.2 a 29.7 VDC)
Corriente en Reposo 4.5 mA @ 24 VDC
Corriente en Alarma 45 mA @ 24 VDC
Sensibilidad Ajustable 25%, 30%, 40%, 50% de oscurecimiento
LED Indicador Rojo 360° visible, parpadeo cada 8 segundos
Temperatura de Operación 0°C a 49°C (32°F a 120°F)
Humedad Relativa 10% a 93% sin condensación
Reflector Compatible System Sensor REFL serie o prismático estándar
Certificaciones y Normativas Detalle
Listados UL 268, ULC-S531, FM Approved, CSFM
Cumplimiento Normativo NFPA 72 National Fire Alarm Code
Grado de Protección IP42 (protección contra polvo e insectos)
Material de Carcasa Policarbonato de alto impacto color blanco
Dimensiones 165 mm x 115 mm x 70 mm
Peso 340 gramos aproximadamente
Montaje Base universal incluida, tornillos inoxidables
Garantía 5 años del fabricante

Contenido del Paquete

🔍 1x Detector de Humo por Haz OSI-R-SS🔧 1x Base de Montaje Universal🔩 Kit de Tornillos Inoxidables📋 Manual de Instalación y Programación📄 Hoja de Especificaciones Técnicas✅ Certificado de Calibración de Fábrica

Aplicaciones Recomendadas

🏭 Almacenes y Centros de DistribuciónProtección de naves industriales con estanterías altas (hasta 18m) donde detectores puntuales requieren elevadores para mantenimiento
⛪ Atriums e IglesiasCobertura de espacios arquitectónicos con techos altos y áreas abiertas sin obstrucciones visuales del haz infrarrojo
✈️ Hangares de AviaciónDetección temprana en instalaciones aeroportuarias con grandes volúmenes y techos a alturas superiores a 12 metros
🏢 Lobbies y Vestíbulos CorporativosProtección estética de espacios de doble o triple altura sin afectar diseño arquitectónico con múltiples detectores
🏟️ Centros Deportivos y AuditoriosMonitoreo de recintos amplios con gradas y techos elevados donde cableado a detectores puntuales es costoso
🏛️ Museos y GaleríasDetección no invasiva en salas de exhibición con obras de arte y espacios protegidos patrimonialmente

Productos Complementarios

REFL Series ReflectorsReflectores prismáticos System Sensor optimizados para alcances de 5m a 100m con máxima eficiencia de retorno del haz
Módulos de AislamientoMódulos aisladores de cortocircuito para protección de circuitos convencionales en instalaciones extensas
Fuentes de Poder SupervisadasFuentes 24 VDC con supervisión y baterías de respaldo para alimentación continua del sistema de detección
Cajas de Montaje EspecialesSoportes ajustables para montaje en vigas, columnas o paredes no planas con compensación de vibración

Preguntas Frecuentes

¿Cuál es la diferencia entre detector de haz reflejado y detector de haz proyectado?
El detector de haz reflejado como el OSI-R-SS tiene el emisor y receptor en la misma unidad, proyectando el haz infrarrojo hacia un reflector pasivo que lo devuelve. Esto simplifica instalación (solo se cablea una unidad) y reduce costos. Los detectores de haz proyectado tienen emisor y receptor en unidades separadas en extremos opuestos, requiriendo cableado en ambos puntos pero ofreciendo mayor alcance (hasta 150m). Para la mayoría de aplicaciones hasta 100m, el sistema reflejado es más económico y fácil de instalar.
¿Qué nivel de sensibilidad debo configurar en el OSI-R-SS?
NFPA 72 recomienda 50% de oscurecimiento para aplicaciones industriales con polvo ocasional, 40% para instalaciones comerciales estándar, 30% para áreas críticas que requieren detección temprana, y 25% para protección de equipos sensibles o áreas con materiales de combustión rápida. El OSI-R-SS permite ajuste mediante switches DIP sin herramientas. Se recomienda iniciar con 40% y ajustar según incidencia de falsas alarmas o velocidad de respuesta requerida durante período de prueba.
¿Cómo afecta el polvo acumulado al rendimiento del detector?
El OSI-R-SS incorpora compensación automática de deriva que ajusta la sensibilidad gradualmente ante acumulación lenta de polvo en lentes ópticos, manteniendo el umbral de alarma calibrado. Sin embargo, polvo excesivo eventualmente requerirá limpieza. El LED de estado indicará necesidad de mantenimiento cuando la compensación alcance su límite. En ambientes muy polvorientos, se recomienda inspección visual trimestral de lentes y reflector, limpiando con paño suave y seco. El diseño IP42 protege componentes internos contra ingreso de partículas mayores a 1mm.
¿Puedo usar el OSI-R-SS en instalaciones con vibración estructural?
Vibraciones leves son toleradas por el sistema de alineación del OSI-R-SS, que mantiene detección estable con desviaciones de hasta ±3° del eje óptico. Sin embargo, en edificios con vibración constante (cerca de maquinaria industrial, puentes vehiculares, etc.) se recomienda: 1) Montar detector y reflector en la misma estructura rígida para que vibren juntos, 2) Usar soportes anti-vibración, 3) Aumentar sensibilidad a 30% o 25% para compensar fluctuaciones del haz. Si vibración es severa, considerar detectores puntuales o sistema de haz proyectado con mayor tolerancia angular.
¿El OSI-R-SS funciona en exteriores o áreas semi-abiertas?
El detector está diseñado para instalación interior (0°C a 49°C, 10-93% HR sin condensación). No debe instalarse en exteriores expuestos a lluvia, luz solar directa o temperaturas fuera de rango. Sin embargo, puede usarse en áreas semi-abiertas protegidas como andenes de carga techados, túneles vehiculares o pasillos cubiertos, siempre que: 1) No reciba luz solar directa que sature sensor infrarrojo, 2) Esté protegido de lluvia y condensación, 3) Temperatura se mantenga dentro de rango operativo. Para aplicaciones exteriores verdaderas, consultar detectores con rating IP65 o superior diseñados específicamente para intemperie.
📎 Descargas:📄 Ficha Técnica📋 Manual
