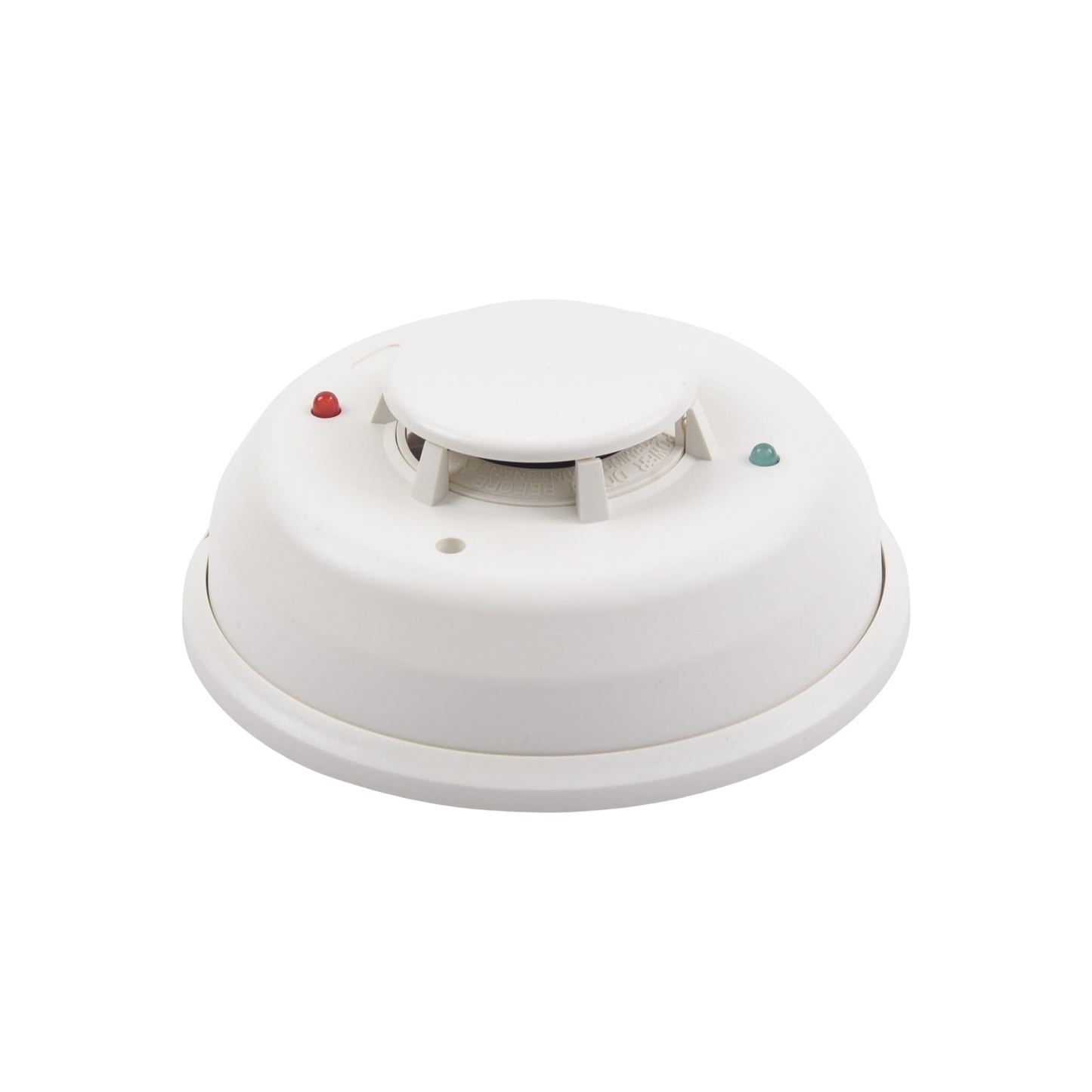

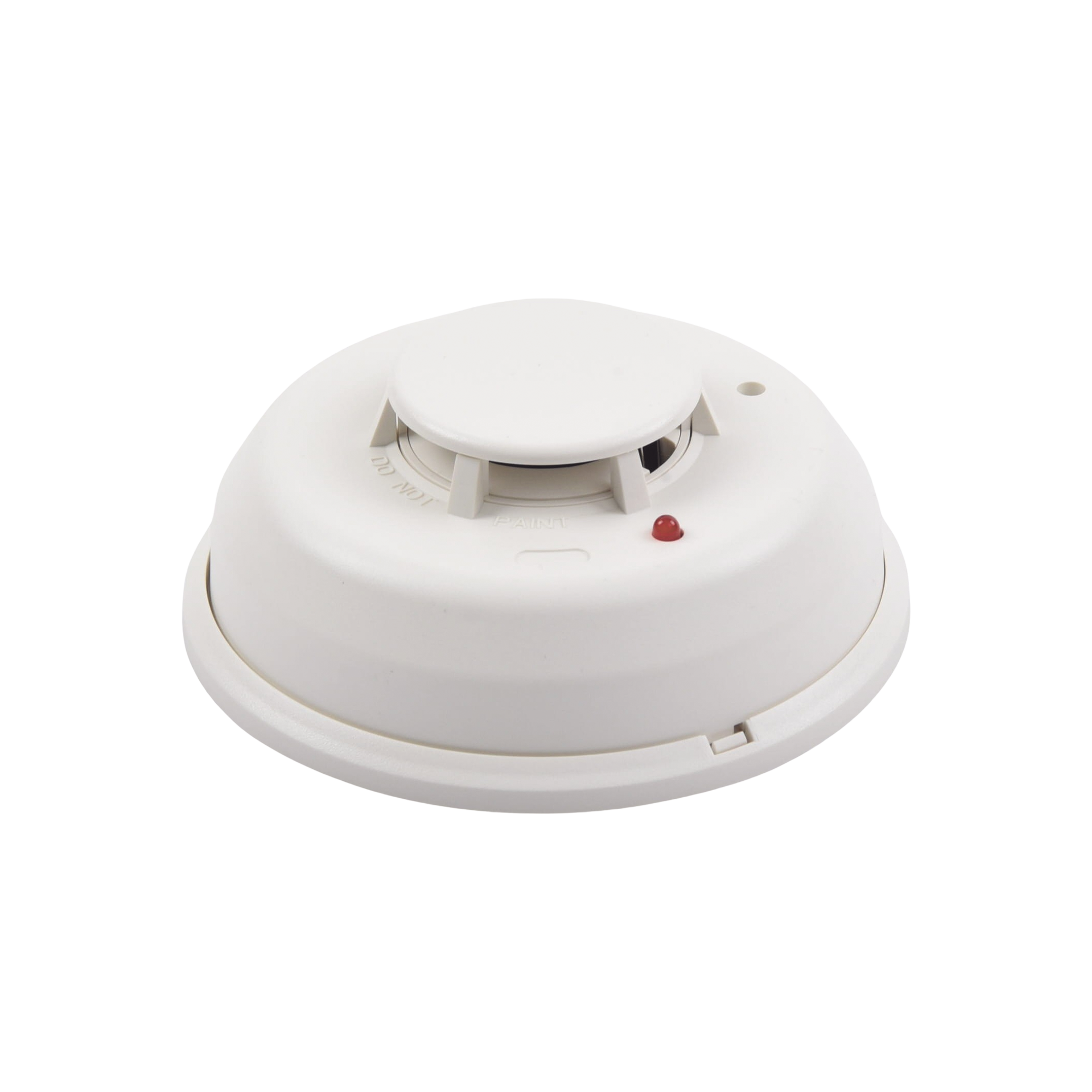

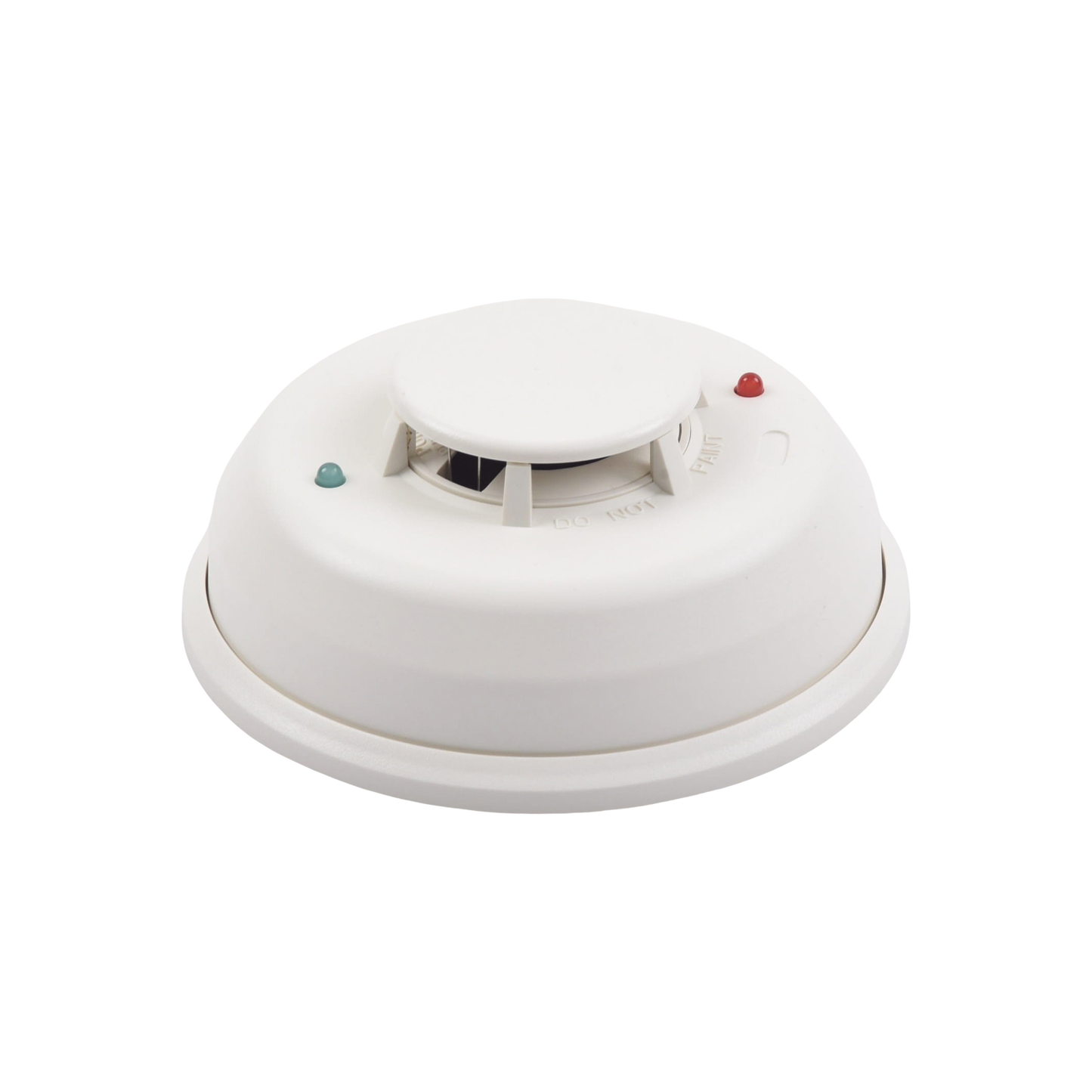

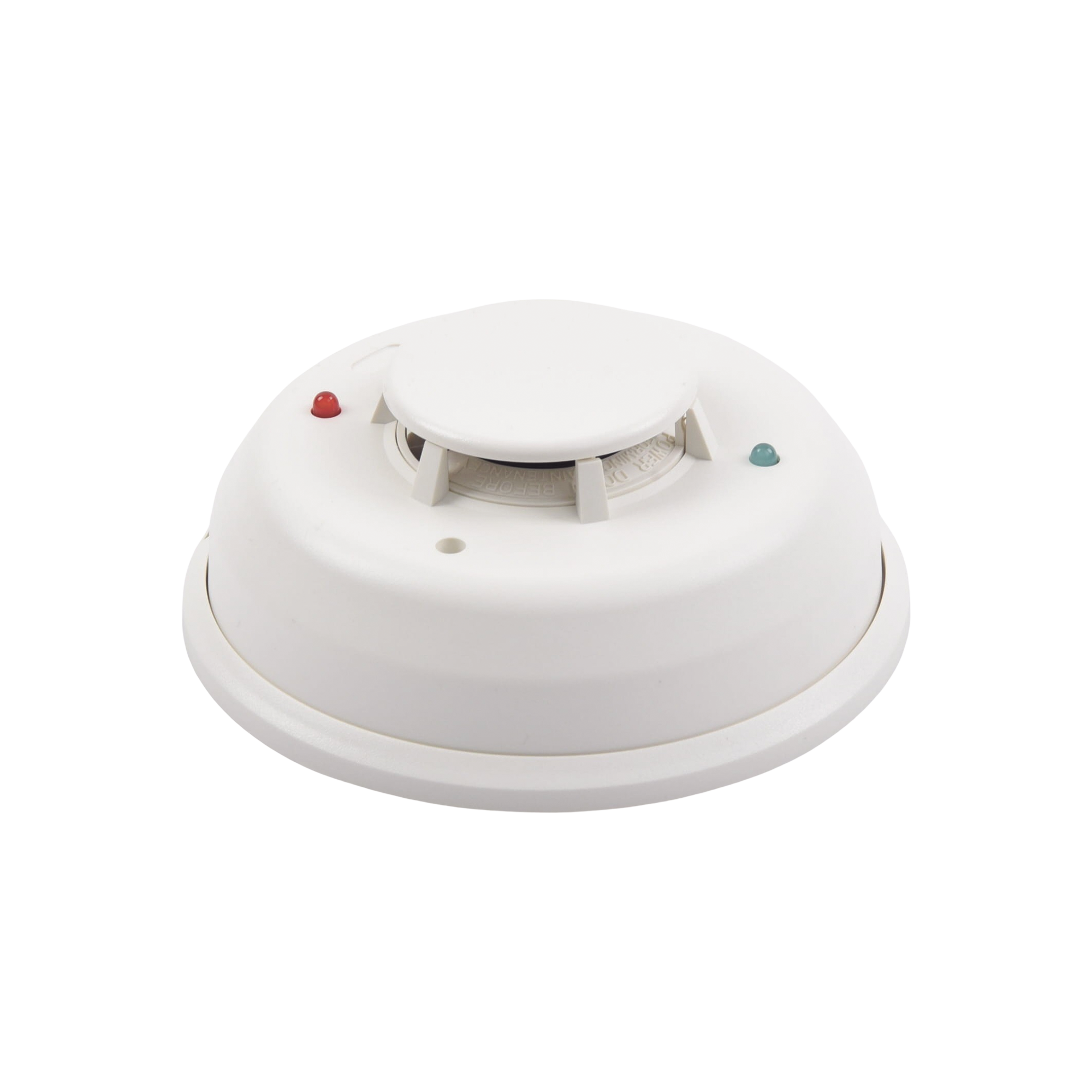

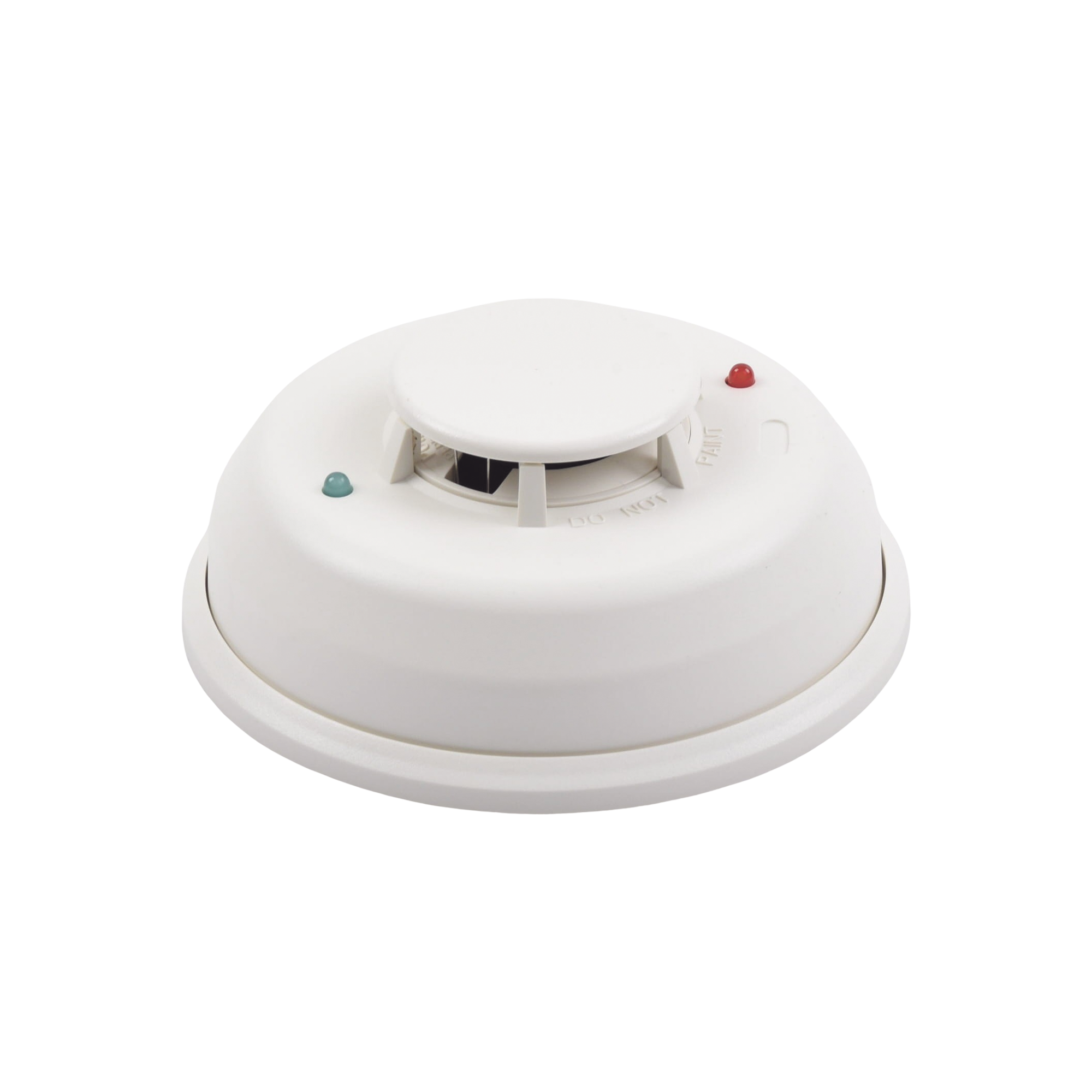

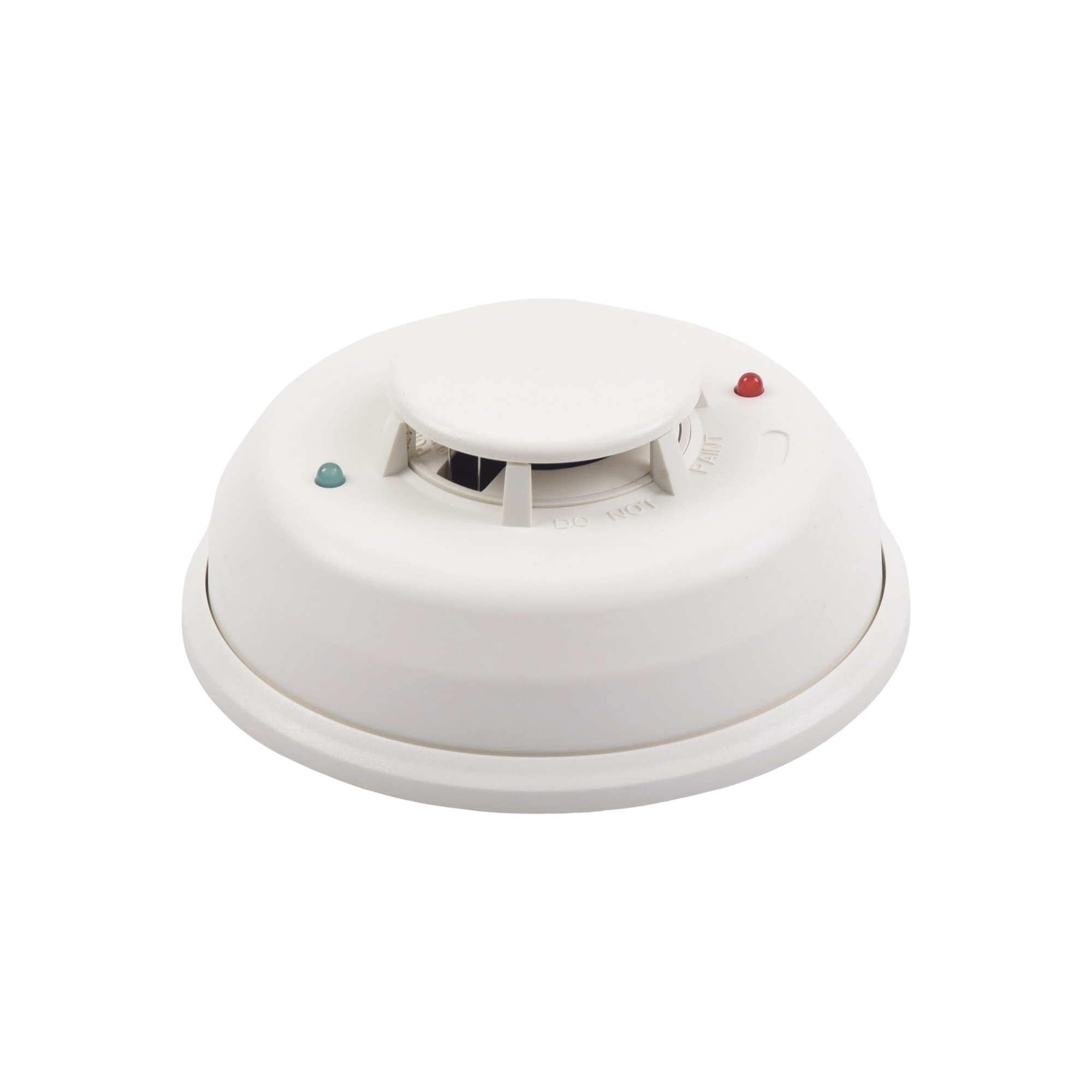

Detector Fotoelectrico de Humo de 4 Hilos con Relevador y Sensor de Temperatura, Serie i3
Modelo 4W-TRB | Marca System Sensor
4 HilosDetección FotoeléctricaRelevador IntegradoSensor de TemperaturaSerie i3ConvencionalRechazo de Falsas Alarmas
El detector fotoeléctrico 4W-TRB de System Sensor es un dispositivo de detección convencional de humo de 4 hilos con relevador y sensor de temperatura integrado, perteneciente a la innovadora Serie i3. Este detector combina tecnología fotoeléctrica avanzada con inteligencia para rechazar falsas alarmas, operando a 24 VCC según especificación UL 268, con corrente de espera de 40 µA a 24 VCC y corriente de alarma de 60 mA típica. El sistema fotoeléctrico detecta partículas de humo mediante dispersión de luz, ofreciendo respuesta rápida ante incendios con producción de humo denso y combustión lenta, ideal para espacios donde se requiere máxima confiabilidad y mínimos falsos positivos.
El detector 4W-TRB representa un avance tecnológico significativo en detección de incendio convencional, integrando características enriquecidas que simplifican la instalación, permiten inspección instantánea del estado del dispositivo y proporcionan inteligencia avanzada para discriminar entre amenazas reales y condiciones ambientales que podrían generar falsas alarmas. La incorporación del sensor de temperatura complementa la detección fotoeléctrica, aumentando la precisión en la identificación de condiciones de incendio reales.
La Serie i3 de System Sensor está diseñada para aplicaciones comerciales, industriales e institucionales que demandan máxima fiabilidad en detección de incendio. El relevador integrado permite activar equipos auxiliares como sistemas de supresión, cierre de compuertas o activación de alarmas audiovisuales, expandiendo la funcionalidad del sistema de protección contra incendio más allá de la simple detección.
Beneficios Principales
- Detección fotoeléctrica avanzada con tecnología de rechazo de falsas alarmas para máxima confiabilidad operativa
- Configuración de 4 hilos con relevador integrado permite control directo de dispositivos auxiliares sin módulos adicionales
- Sensor de temperatura dual complementa la detección de humo para identificación precisa de incendios reales
- Inspección instantánea del estado del detector mediante indicadores visuales simplifica mantenimiento preventivo
- Instalación simplificada gracias a diseño inteligente de la Serie i3 que reduce tiempo de puesta en marcha
- Compatibilidad UL 268 garantiza cumplimiento normativo en instalaciones comerciales e industriales
- Consumo ultra bajo en modo espera (40 µA) optimiza autonomía de sistemas con respaldo de baterías
- Base adaptable a diferentes configuraciones eléctricas facilita integración en instalaciones existentes
Especificaciones Técnicas
| Característica |
Especificación |
| Tipo de Detector |
Fotoeléctrico de Humo con Sensor de Temperatura |
| Configuración |
4 Hilos (Alimentación + Relevador) |
| Serie |
i3 (Intelligent Installation Inspection) |
| Voltaje de Operación |
24 VCC nominal |
| Corriente en Espera |
40 µA @ 24 VCC típico |
| Corriente en Alarma |
60 mA @ 24 VCC típico |
| Certificaciones |
UL 268, listado UL |
| Tecnología de Detección |
Cámara fotoeléctrica con LED infrarrojo |
| Sensor Térmico |
Integrado (detección dual) |
| Relevador |
Integrado, contactos para control auxiliar |
| Indicador Visual |
LED de estado para inspección instantánea |
| Rechazo de Falsas Alarmas |
Algoritmo inteligente i3 integrado |
| Temperatura de Operación |
0°C a 38°C (32°F a 100°F) |
| Humedad Relativa |
10% a 93% sin condensación |
Contenido del Paquete
1x Detector Fotoeléctrico 4W-TRB Serie i31x Base de Montaje CompatibleManual de Instalación y ConfiguraciónGuía de Inspección Rápida
Aplicaciones Recomendadas
🏢 Edificios Comerciales y OficinasEspacios de trabajo, salas de juntas, áreas administrativas con requisitos de detección confiable
🏭 Instalaciones IndustrialesPlantas de manufactura, almacenes, zonas de producción donde se requiere control de equipos auxiliares
🏫 Instituciones EducativasEscuelas, universidades, bibliotecas, laboratorios con necesidad de minimizar falsas alarmas
🏨 Hoteles y HospitalidadHabitaciones, pasillos, áreas comunes que demandan detección dual humo-temperatura
🏥 Instalaciones de SaludHospitales, clínicas, centros de cuidado donde las falsas alarmas representan riesgo operativo
🏛️ Edificios GubernamentalesInstalaciones públicas, oficinas administrativas con requisitos normativos estrictos UL
Productos Complementarios
B224BI Base Inteligente i3Base de montaje específica para Serie i3 con características de inspección avanzada
M200I Módulo de AislamientoProtección de circuito contra cortocircuitos en derivaciones del sistema
Cable FPLR 2x18 AWGCableado certificado para sistemas de detección de incendio según NFPA
Estación Manual de AlarmaComplemento para activación manual del sistema de detección
Preguntas Frecuentes
¿Qué significa la tecnología i3 en este detector?
La Serie i3 (Intelligent Installation Inspection) representa la tercera generación de detectores inteligentes de System Sensor. Esta tecnología incorpora tres innovaciones principales: instalación simplificada con guías visuales y conexiones más intuitivas, inspección instantánea mediante indicadores LED que muestran el estado operativo sin necesidad de equipos de prueba, e inteligencia integrada para rechazar falsas alarmas mediante algoritmos que discriminan entre humo real y condiciones ambientales como vapor, polvo o aerosoles. Esto reduce drásticamente los falsos positivos y optimiza la confiabilidad del sistema.
¿Cuál es la diferencia entre un detector de 2 hilos y este de 4 hilos?
Los detectores de 2 hilos utilizan el mismo par de cables para alimentación y señal de alarma, siendo más simples pero limitados en funcionalidad. El detector 4W-TRB de 4 hilos utiliza un par para alimentación constante y otro par para el relevador de salida, permitiendo control independiente de dispositivos auxiliares (sirenas, campanas, sistemas de supresión, cierre de compuertas) sin necesidad de módulos de relevador externos. Esta configuración ofrece mayor flexibilidad en sistemas complejos donde se requiere activar múltiples equipos automáticamente ante detección de incendio.
¿Este detector requiere base especial de la Serie i3?
El detector 4W-TRB es compatible con las bases específicas de la Serie i3 de System Sensor, diseñadas para aprovechar todas las características de inspección e instalación inteligente. Si bien puede ser compatible con algunas bases convencionales de 4 hilos, se recomienda utilizar bases i3 (como la B224BI) para garantizar funcionalidad completa del sistema de inspección instantánea, facilitar el mantenimiento y asegurar máxima confiabilidad operativa. La base i3 incorpora características adicionales de diagnóstico que simplifican la verificación del estado del detector.
¿Cómo funciona el sensor de temperatura integrado?
El sensor de temperatura complementa la cámara fotoeléctrica proporcionando detección dual. Mientras el sensor fotoeléctrico detecta partículas de humo mediante dispersión de luz infrarroja, el sensor térmico monitorea incrementos rápidos de temperatura o temperaturas absolutas que exceden umbrales de alarma. Esta detección dual aumenta la precisión en identificación de incendios reales, especialmente en escenarios donde el fuego genera calor intenso antes de producir humo visible, o donde las condiciones ambientales podrían generar falsas alarmas en detectores exclusivamente fotoeléctricos.
¿Qué dispositivos se pueden controlar con el relevador integrado?
El relevador integrado del 4W-TRB puede controlar múltiples dispositivos auxiliares: sirenas y campanas de alarma, luces estroboscópicas, sistemas de notificación visual/audible, compuertas de ventilación (para confinamiento de humo), sistemas de liberación de agentes supresores (CO2, agentes limpios), desactivación de equipos HVAC, cierre automático de puertas cortafuego, o activación de sistemas de presurización de escaleras. La capacidad de contactos del relevador debe verificarse según la carga conectada, y en aplicaciones críticas se recomienda usar módulos de aislamiento para proteger el circuito.
