Electrodo Acero Inoxidable 316L Diseño Delta Equipotencial Terrenos Corrosivos LINKEDPRO LP-EINX
- SKU / Modelo: LP-EINX
- Marca: LINKEDPRO BY EPCOM
- Categoría: Tierras Fisicas
- Garantía: 1 año
Precio normal:
$ 2,525.99 MXN
Precio en oferta
$ 1,972.99MXN
Envío calculado al finalizar la compra.
26 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

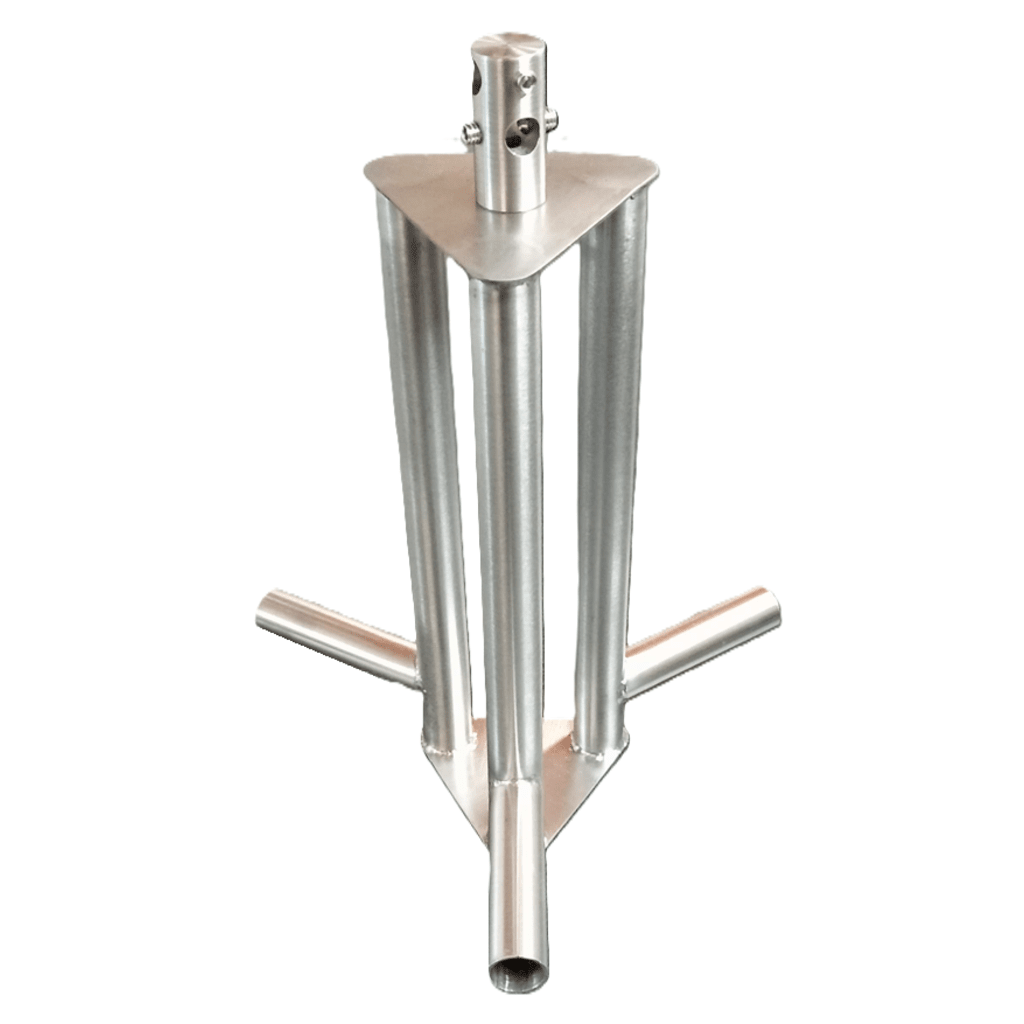

Electrodo Acero Inoxidable / Diseño Delta / Cilindro Equipotencial Autoconectable / Terrenos Corrosivos / Reemplazo Tierras Naturales
Modelo LP-EINX | Marca LINKEDPRO BY EPCOM
Acero Inoxidable 316LDiseño DeltaEquipotencialAutoconectableTerrenos CorrosivosReemplazo Varillas Copperweld
El electrodo LP-EINX es un sistema de puesta a tierra profesional de acero inoxidable tipo 316L con diseño cilíndrico delta equipotencial, diseñado para instalaciones en terrenos de alta corrosividad (pH ácido, sales, humedad extrema) donde las varillas tradicionales de copperweld fallan prematuramente. Con resistencia mecánica superior a 500 MPa y resistencia de dispersión menor a 5 ohms según NOM-001-SEDE, este electrodo garantiza protección eléctrica continua por más de 25 años sin mantenimiento en ambientes hostiles como instalaciones costeras, plantas químicas, estaciones de telecomunicaciones y sistemas fotovoltaicos.
Su construcción cilíndrica delta con núcleo equipotencial autoconectable permite instalación rápida sin soldadura exotérmica, reduciendo tiempo de montaje en un 70% comparado con sistemas convencionales. El diseño modular facilita la conexión en serie para alcanzar valores de resistencia específicos según cálculo de malla de tierra, cumpliendo con IEEE 80 para sistemas de potencia y UL 467 para electrodos permanentes de tierra.
Beneficios Principales
- Acero inoxidable 316L con resistencia superior a ambientes corrosivos (marinos, industriales, químicos) sin oxidación ni pérdida de conductividad
- Diseño delta equipotencial que distribuye uniformemente las corrientes de falla, minimizando potenciales de toque y paso
- Sistema autoconectable sin soldadura que elimina puntos calientes y conexiones frágiles, aumentando fiabilidad del sistema
- Reemplazo permanente de varillas copperweld tradicionales con vida útil 5 veces mayor en terrenos agresivos
- Reducción de resistencia de dispersión hasta 40% comparado con varillas convencionales de igual longitud gracias a mayor área de contacto
- Instalación rápida sin equipo especializado: no requiere soldadura exotérmica ni personal certificado en termofusión
- Cumplimiento normativo simultáneo: NOM-001-SEDE, IEEE 80, IEEE 142, UL 467 para instalaciones certificadas
- Bajo mantenimiento: inspección visual anual suficiente, sin necesidad de tratamientos químicos ni rellenos especiales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material | Acero Inoxidable Tipo 316L (17% Cr, 12% Ni, 2.5% Mo) |
| Diseño | Cilíndrico Delta Equipotencial |
| Sistema de Conexión | Autoconectable (sin soldadura exotérmica) |
| Resistencia Mecánica | ≥ 500 MPa (tracción) |
| Resistencia de Dispersión Típica | < 5 Ω (según resistividad del terreno) |
| Resistencia a Corrosión | Excelente en pH 4-11, ambientes salinos y químicos |
| Vida Útil Estimada | > 25 años en terrenos corrosivos |
| Aplicaciones | Terrenos ácidos, salinos, rocosos, alta humedad |
| Normatividad | NOM-001-SEDE, IEEE 80, IEEE 142, UL 467 |
| Temperatura de Operación | -40°C a +85°C |
| Reemplazo de | Varillas Copperweld 5/8" y 3/4" |
Contenido del Paquete
1x Electrodo Acero Inoxidable LP-EINXConector Autoconectable IntegradoManual de Instalación
Aplicaciones Recomendadas
Instalaciones Costeras y MarinasProtección de equipos eléctricos y telecomunicaciones en zonas con alta salinidad donde el copperweld se corroe rápidamente
Plantas Industriales QuímicasSistemas de tierra en ambientes con pH extremo, derrames químicos o terrenos contaminados con ácidos y bases
Sistemas FotovoltaicosPuesta a tierra de inversores, estructuras metálicas y paneles solares en techos y campos abiertos con 25+ años de operación
Torres de TelecomunicacionesMallas de tierra para torres celulares, radioenlaces y estaciones base en terrenos rocosos o de alta resistividad
Subestaciones EléctricasElectrodos de referencia y mallas equipotenciales en instalaciones de media y alta tensión según IEEE 80
Data Centers y Salas de ServidoresTierras físicas para racks, UPS y sistemas críticos donde la continuidad del servicio es vital
Preguntas Frecuentes
¿Cuál es la ventaja del acero inoxidable 316L sobre el copperweld tradicional?
El acero inoxidable 316L contiene molibdeno (2.5%) que le confiere resistencia superior a la corrosión por cloruros y ácidos. En terrenos corrosivos (pH < 5.5, alta salinidad, humedad extrema), las varillas copperweld pierden hasta el 40% de su capa de cobre en 5-7 años, aumentando la resistencia de dispersión. El LP-EINX mantiene sus propiedades eléctricas y mecánicas sin degradación por más de 25 años, eliminando reemplazos costosos.
¿Qué significa "diseño delta equipotencial" y cuál es su beneficio?
El diseño delta equipotencial distribuye las corrientes de falla uniformemente en toda la superficie del electrodo, eliminando puntos calientes y reduciendo los potenciales de toque y paso en un 30-50% comparado con varillas cilíndricas convencionales. Esto es crítico para cumplir con los límites de seguridad de IEEE 80 (< 50V toque, < 200V paso) en subestaciones y plantas industriales.
¿Cómo funciona el sistema autoconectable sin soldadura?
El conector autoconectable integrado utiliza un mecanismo de compresión mecánica con aleación de acero inoxidable que garantiza contacto eléctrico permanente (< 0.1 mΩ de resistencia de unión) sin necesidad de soldadura exotérmica. Esto permite instalación en 5 minutos sin equipo especializado, reduce costos de mano de obra certificada y elimina el riesgo de uniones frías o porosas que degradan la conexión.
¿En qué tipo de terrenos se recomienda usar este electrodo?
Recomendado para terrenos con pH ácido (< 5.5) o alcalino (> 8.5), alta concentración de sales (> 1000 ppm), contaminación química, roca fragmentada, tepetate, o zonas costeras con agua salina en subsuelo. También ideal para instalaciones donde el acceso para mantenimiento es limitado (techos, torres remotas, instalaciones offshore). En terrenos normales (resistividad 50-200 Ω·m, pH neutro) puede usarse copperweld estándar.
¿Cuántos electrodos necesito para alcanzar resistencia menor a 10 ohms?
Depende de la resistividad del terreno medida con telurómetro (método Wenner a 4 puntos). Ejemplo: en terreno de 100 Ω·m, un electrodo LP-EINX de 2.4m alcanza ~8 Ω. Si la resistividad es 300 Ω·m, necesitarás 2-3 electrodos en paralelo separados mínimo 2 veces su longitud (4.8m). Calcula con fórmula IEEE 80: R ≈ (ρ / 2πL) donde ρ=resistividad, L=longitud enterrada. Para mallas complejas, consulta a un ingeniero electricista certificado.
¿Requiere mantenimiento o tratamiento químico del terreno?
No. El acero inoxidable 316L no requiere tratamientos químicos (gel, bentonita, sales de thor) ni rellenos especiales. Mantenimiento recomendado: inspección visual anual de conectores, medición de resistencia cada 2 años con telurómetro. Si la resistencia aumenta más del 20%, verifica conexiones y humedad del suelo. En terrenos de alta resistividad (> 500 Ω·m), considera mejorar el suelo con bentonita o instalar electrodos adicionales en paralelo.
📎 Descargas:📄 Ficha Técnica
