Electrodo Tierra Física Tipo Rehilete Varilla 1/2" Cobre Total Ground TG-TR-HT15/50
- SKU / Modelo: TG-TR-HT15/50
- Marca: TOTAL GROUND
- Categoría: Tierras Fisicas
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

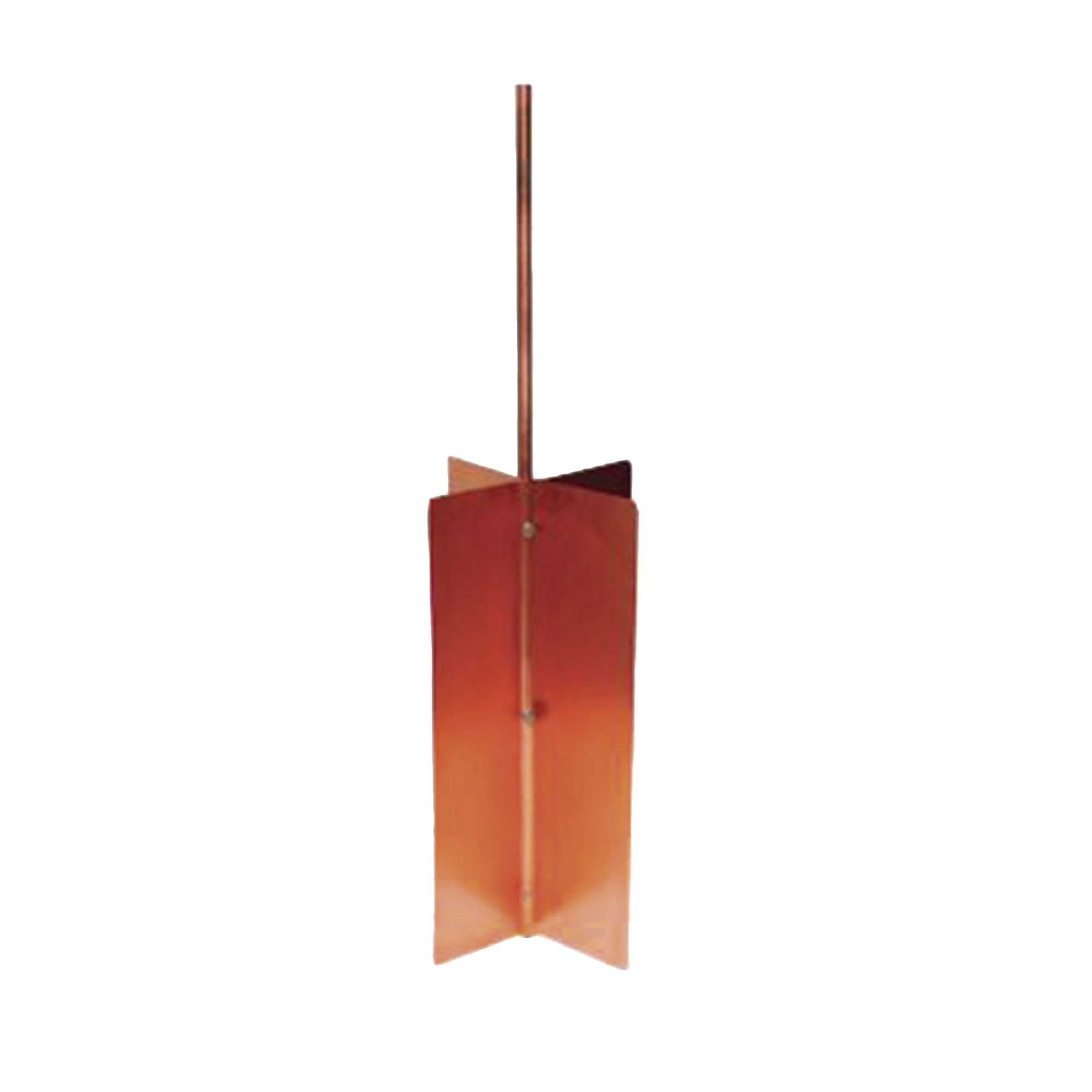

Electrodo Convencional Tipo Rehilete Varilla de 1/2"
Modelo TG-TR-HT15/50 | Marca TOTAL GROUND
El electrodo convencional tipo rehilete TG-TR-HT15/50 es un sistema de puesta a tierra profesional compuesto por una varilla de acero recubierta de cobre de 1/2 pulgada (12.7 mm) de diámetro, diseñado según la norma IEEE Std 142-2007 para alcanzar resistencias de tierra menores a 10 ohmios en instalaciones comerciales e industriales. Su diseño tipo rehilete o estrella permite una mayor área de contacto con el suelo, aumentando la disipación de corrientes de falla hasta 15,000 amperios por segundo en sistemas trifásicos de hasta 480V.
Los electrodos tipo rehilete TOTAL GROUND son ampliamente utilizados en subestaciones eléctricas, centros de carga, torres de telecomunicaciones y sistemas de pararrayos donde se requiere una resistencia de tierra óptima. El recubrimiento de cobre electrolítico de alta conductividad garantiza mínima corrosión y máxima durabilidad incluso en suelos con pH ácido o alta salinidad.
Este electrodo convencional está fabricado bajo estándares industriales y cumple con las especificaciones de la NOM-001-SEDE para sistemas de tierra física en instalaciones eléctricas. Su instalación requiere hincado vertical a profundidad mínima de 1.5 metros, con conexión mediante conector tipo grapa o soldadura exotérmica para garantizar continuidad eléctrica permanente.
Beneficios Principales
- Varilla de acero recubierta con cobre electrolítico de alta pureza para máxima conductividad eléctrica y protección contra corrosión
- Diseño tipo rehilete que incrementa el área de contacto con el suelo hasta 40% comparado con varillas convencionales, reduciendo resistencia de tierra
- Diámetro de 1/2 pulgada (12.7mm) que proporciona resistencia mecánica superior durante el hincado en suelos rocosos o compactos
- Cumplimiento con normas IEEE Std 142-2007 y NOM-001-SEDE para instalaciones eléctricas comerciales e industriales certificadas
- Capacidad de disipación de corrientes de falla superiores a 15,000 amperios, protegiendo equipos electrónicos sensibles y garantizando seguridad humana
- Compatible con soldadura exotérmica y conectores mecánicos tipo grapa para conexiones de baja resistencia y alta durabilidad
- Resistente a la corrosión galvánica en suelos con alta humedad, pH ácido o presencia de sales minerales
- Fabricación bajo estándares industriales TOTAL GROUND con garantía de calidad en materiales y procesos de manufactura
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Electrodo | Convencional Tipo Rehilete |
| Diámetro de Varilla | 1/2" (12.7 mm) |
| Material Base | Acero estructural |
| Recubrimiento | Cobre electrolítico |
| Espesor de Recubrimiento | 254 micrones (0.010") |
| Longitud Estándar | 1.5 metros (5 pies) |
| Normas Aplicables | IEEE Std 142-2007, NOM-001-SEDE |
| Resistencia Objetivo | < 10 ohmios (según instalación) |
| Capacidad de Corriente | 15,000 A por segundo |
| Temperatura de Operación | -40°C a 80°C |
| Tipo de Instalación | Hincado vertical |
| Conexión | Grapa mecánica o soldadura exotérmica |
