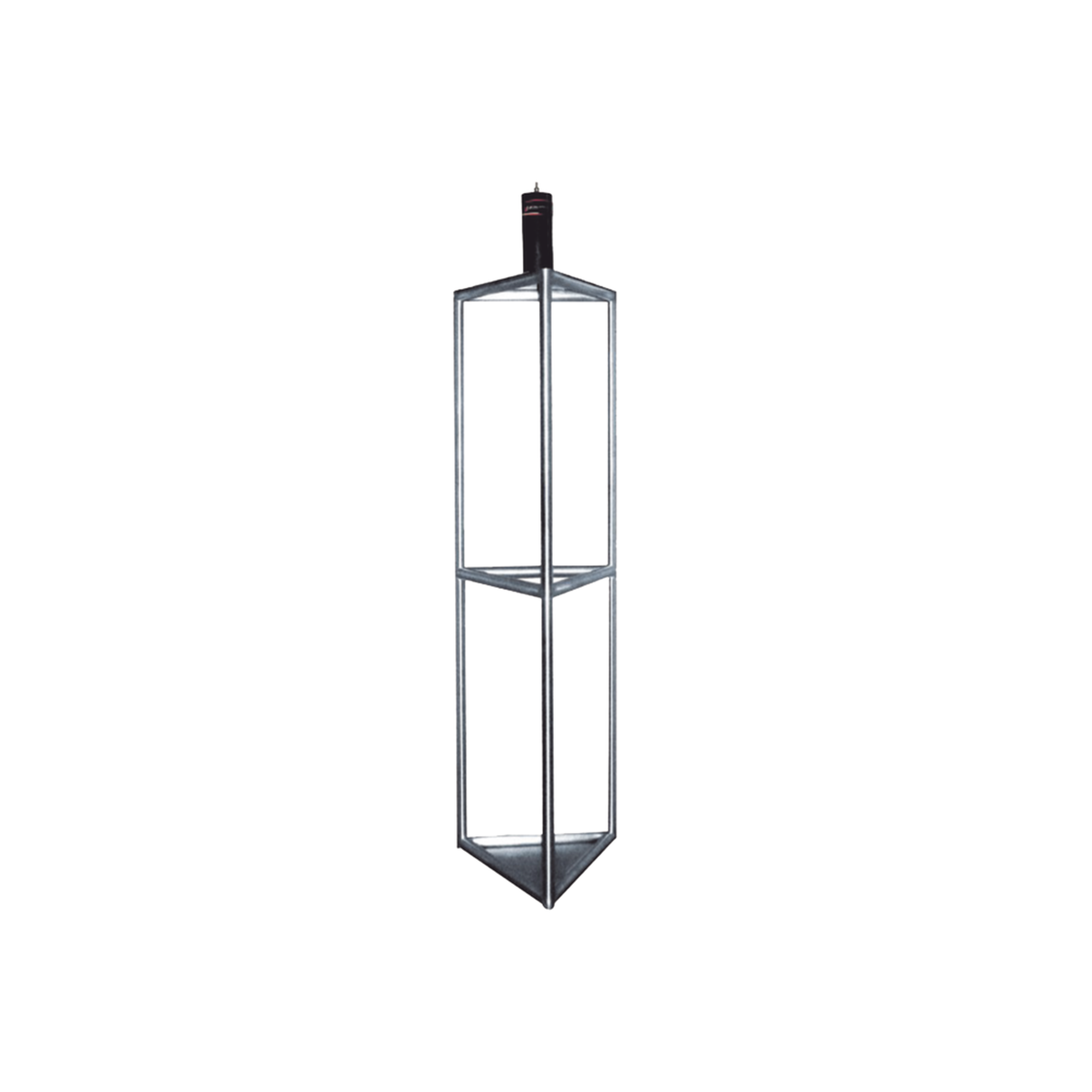

Electrodo de Puesta a Tierra con Capacidad máxima de 2500A de Acero Inoxidable
Modelo TG-2500-INOX | Marca Total Ground
Capacidad 2500AAcero InoxidableAlta ResistenciaUso Industrial
El electrodo TG-2500-INOX es un electrodo de puesta a tierra profesional fabricado en acero inoxidable con capacidad máxima de conducción de 2500 amperios, diseñado para sistemas de tierra física en instalaciones industriales, comerciales y de telecomunicaciones. Su construcción en acero inoxidable según normas internacionales garantiza resistencia a la corrosión superior a 25 años en suelos con pH entre 4.5 y 9.0, manteniendo resistividad de contacto menor a 0.02 Ω·m en condiciones normales de humedad.
Este electrodo cumple con especificaciones IEEE 80 para diseño de sistemas de puesta a tierra y NOM-001-SEDE para instalaciones eléctricas, proporcionando un punto de conexión seguro para la disipación de corrientes de falta, descargas atmosféricas y protección de equipos sensibles. Su diseño robusto permite instalación vertical mediante hincado directo o perforación previa, adaptándose a diferentes tipos de suelo y profundidades de hasta 3 metros para optimizar la resistencia de tierra.
La aleación de acero inoxidable grado 304 o superior utilizada en el TG-2500-INOX ofrece conductividad eléctrica óptima y durabilidad excepcional en ambientes corrosivos, salinos o con alta humedad, superando en vida útil a electrodos convencionales de acero recubierto de cobre. Ideal para subestaciones eléctricas, plantas industriales, torres de telecomunicaciones, data centers y sistemas críticos que requieren máxima confiabilidad en la protección contra sobretensiones y fallas eléctricas.
Beneficios Principales
- Capacidad de conducción de 2500 amperios para aplicaciones industriales de alta demanda
- Fabricación en acero inoxidable con resistencia superior a la corrosión y vida útil extendida
- Cumplimiento de normas IEEE 80, NOM-001-SEDE y estándares internacionales de seguridad
- Instalación simple mediante hincado vertical en diversos tipos de suelo
- Resistencia mecánica superior para soportar esfuerzos de instalación y operación
- Mantenimiento mínimo gracias a la estabilidad del material en ambientes agresivos
- Compatibilidad con conectores de compresión, soldadura exotérmica y conectores mecánicos
- Reducción de resistencia de tierra mediante instalación profunda y contacto óptimo con el suelo
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad Máxima de Corriente |
2500A |
| Material |
Acero Inoxidable Grado 304 o superior |
| Longitud Estándar |
1.8 m / 2.4 m / 3.0 m (según aplicación) |
| Diámetro |
16 mm / 19 mm / 25 mm (según modelo) |
| Resistividad de Contacto |
< 0.02 Ω·m |
| Resistencia a la Corrosión |
> 25 años en suelos pH 4.5-9.0 |
| Normas de Cumplimiento |
IEEE 80, NOM-001-SEDE, UL 467 |
| Método de Instalación |
Hincado vertical / Perforación previa |
| Profundidad Recomendada |
2.4 m a 3.0 m |
| Rango de Temperatura |
-40°C a +85°C |
| Peso Aproximado |
3.5 kg a 7.2 kg (según longitud) |
| Acabado Superficial |
Pulido / Granallado |
Contenido del Paquete
1x Electrodo Acero Inoxidable TG-2500-INOXManual de instalación y especificacionesCertificado de cumplimiento normativo
Aplicaciones Recomendadas
🏭 Plantas IndustrialesSistemas de tierra para protección de maquinaria pesada, subestaciones y tableros de control con altas corrientes de falta
📡 Torres de TelecomunicacionesProtección contra descargas atmosféricas y puesta a tierra de antenas, equipos RF y shelter de telecomunicaciones
💾 Data CentersSistemas de tierra física para equipos críticos de TI, servidores, UPS y sistemas de distribución eléctrica
⚡ Subestaciones EléctricasMallas de tierra para transformadores, interruptores y equipos de alta tensión según IEEE 80
🏢 Edificios ComercialesSistemas de tierra para protección de instalaciones eléctricas, elevadores y equipos HVAC
🛢️ Instalaciones PetrolerasProtección en ambientes corrosivos para tanques de almacenamiento, bombas y equipos en zonas clasificadas
Productos Complementarios
Conectores de CompresiónConectores tipo grapa o compresión para unión segura del conductor de tierra al electrodo
Soldadura ExotérmicaKits de soldadura Cadweld para conexiones permanentes de baja resistencia y alta confiabilidad
Cable de Tierra DesnudoConductor de cobre desnudo calibre 2 AWG a 4/0 AWG para interconexión de electrodos
Bentonita SódicaCompuesto para reducción de resistividad del suelo alrededor del electrodo
Registro de TierraCaja de inspección para acceso y mantenimiento del punto de conexión
Medidor de TierraTelurómetro digital para verificación de resistencia de tierra según NOM-001-SEDE
Preguntas Frecuentes
¿Cuál es la ventaja del acero inoxidable sobre electrodos de cobre?
El acero inoxidable ofrece resistencia superior a la corrosión en suelos ácidos, alcalinos o con alta salinidad, manteniendo conductividad estable por más de 25 años. A diferencia del cobre, no se degrada por reacciones electrolíticas con otros metales enterrados y mantiene resistencia mecánica incluso en instalaciones profundas. Ideal para ambientes industriales agresivos y zonas costeras.
¿Qué profundidad de instalación se recomienda para este electrodo?
La profundidad óptima varía entre 2.4 m y 3.0 m dependiendo de las características del suelo y los requisitos de resistencia de tierra. En general, mayor profundidad permite alcanzar estratos de suelo con mejor conductividad y humedad constante. Para instalaciones críticas, se recomienda realizar estudio de resistividad del suelo según IEEE 81 para determinar la configuración óptima de electrodos.
¿Cómo se conecta el conductor de tierra al electrodo TG-2500-INOX?
Se puede utilizar conector mecánico tipo grapa de acero inoxidable, conector de compresión o soldadura exotérmica (Cadweld). La soldadura exotérmica proporciona la conexión de menor resistencia y mayor durabilidad. Es importante que el conector sea compatible con acero inoxidable para evitar corrosión galvánica. Todas las conexiones deben quedar por debajo del nivel del suelo o protegidas en registro.
¿Cuántos electrodos se necesitan para un sistema de tierra efectivo?
El número de electrodos depende de la resistencia de tierra objetivo (típicamente < 10Ω para instalaciones eléctricas, < 5Ω para telecomunicaciones) y la resistividad del suelo. En suelos de alta resistividad pueden requerirse múltiples electrodos conectados en paralelo separados al menos 2 veces su longitud. Se recomienda realizar cálculo según IEEE 80 y medición con telurómetro después de la instalación para verificar cumplimiento normativo.
¿Es necesario mantenimiento del electrodo después de la instalación?
El acero inoxidable requiere mantenimiento mínimo. Se recomienda medición anual de resistencia de tierra con telurómetro para verificar que se mantiene dentro de especificaciones. En caso de incremento significativo, puede ser necesario aplicar compuestos reductores de resistividad (bentonita) o agregar electrodos adicionales. Las conexiones deben inspeccionarse cada 2-3 años para verificar integridad y ausencia de corrosión.
