Electrodo Dinámico APLIROD Ø28 x 2000 mm Cobre + Sales Hidroscópicas Aplicaciones Tecnológicas AT024H
- SKU / Modelo: AT024H
- Marca: APLICACIONES TECNOLOGICAS
- Categoría: Tierras Fisicas
- Garantía: 1 año
Precio normal:
$ 7,070.99 MXN
Precio en oferta
$ 5,523.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

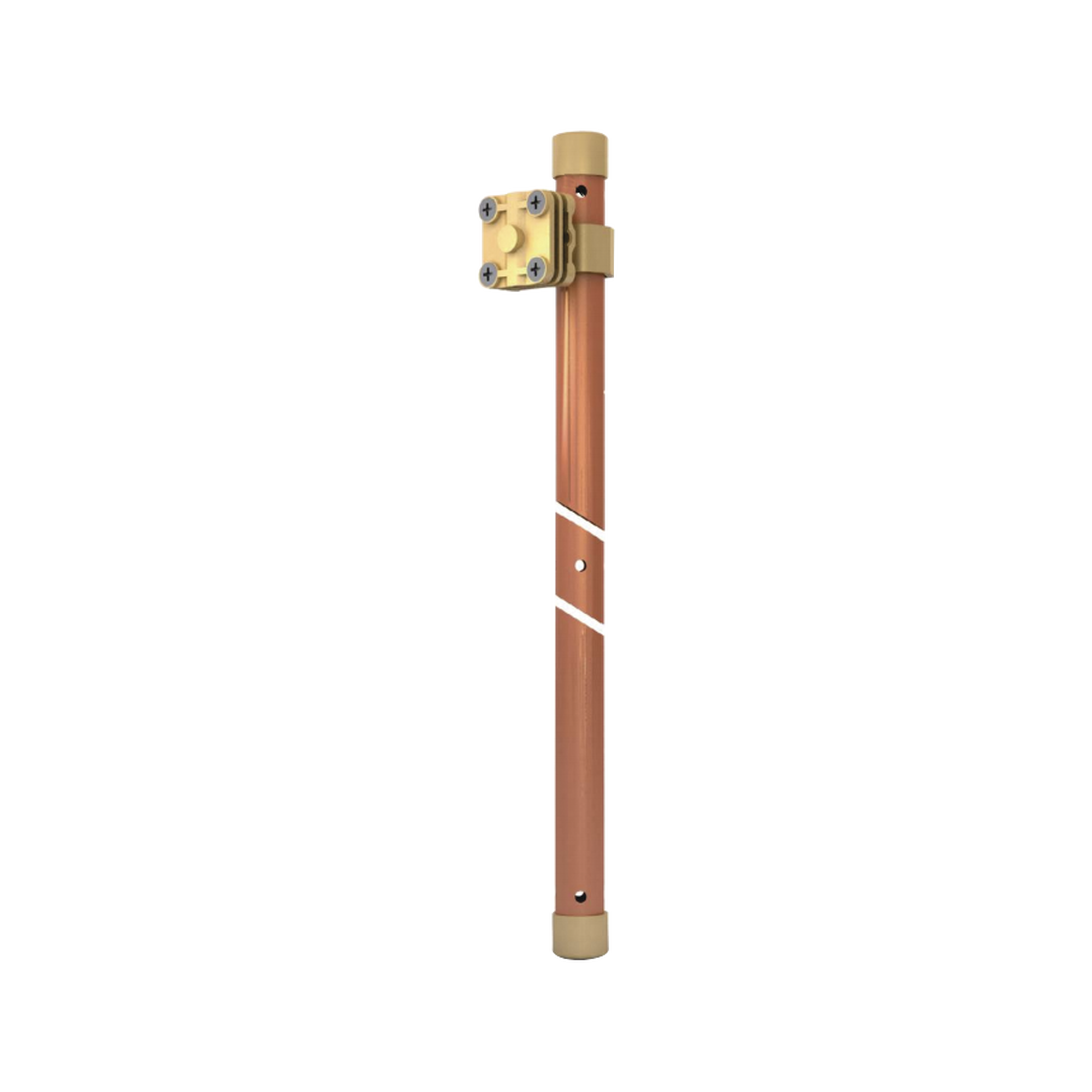

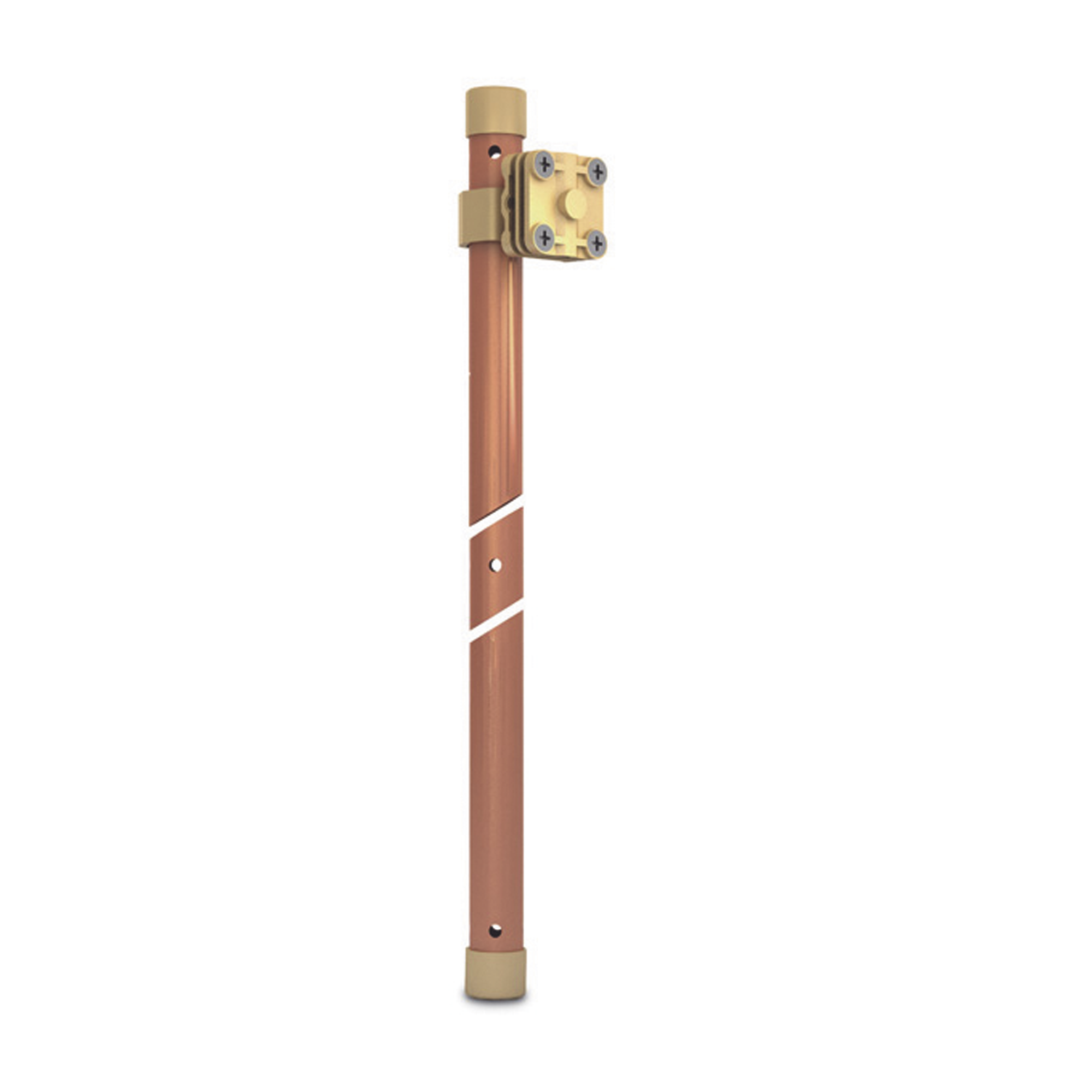

Electrodo Dinámico APLIROD de Ø28 x 2000 mm (Cobre + Sales)
Modelo AT024H | Marca Aplicaciones Tecnológicas
Ø28 mm x 2mCobre ElectrolíticoSales HidroscópicasSistema DinámicoAlta Conductividad
El electrodo dinámico APLIROD AT024H es un sistema de puesta a tierra de alto rendimiento compuesto por una barra de cobre electrolítico de 28 mm de diámetro y 2000 mm de longitud, diseñado para instalaciones de protección contra rayos y sistemas de tierras físicas según norma IEEE 80-2015. Este electrodo cuenta con sales hidroscópicas integradas que mantienen la conductividad del terreno estable incluso en condiciones de alta resistividad del suelo, logrando valores de resistencia menores a 5 Ω en la mayoría de los tipos de suelo sin necesidad de excavaciones profundas ni tratamientos químicos constantes.
El sistema dinámico APLIROD utiliza sales minerales de alta pureza que absorben humedad atmosférica y la transfieren al terreno circundante, creando un halo de ionización permanente que mejora la disipación de corrientes de falla y transitorios electromagnéticos. Este electrodo es ideal para instalaciones de sistemas CCTV, centros de datos, subestaciones eléctricas, torres de telecomunicaciones, plantas industriales y cualquier aplicación que requiera una tierra física de baja impedancia y larga vida útil con mínimo mantenimiento.
La fabricación con cobre electrolítico de 99.9% de pureza garantiza máxima conductividad eléctrica de 58 MS/m y excelente resistencia a la corrosión galvánica. El diseño de 28 mm de diámetro proporciona resistencia mecánica superior durante la instalación mediante hincado directo, mientras que la longitud de 2 metros asegura penetración adecuada en estratos conductivos del subsuelo. El electrodo APLIROD AT024H es compatible con conectores tipo CADWELD, conectores mecánicos y sistemas de soldadura exotérmica para unión con conductores de cobre o aluminio de cualquier calibre.
Beneficios Principales
- Sistema dinámico con sales hidroscópicas que mantienen conductividad constante del terreno durante toda la vida útil del electrodo sin necesidad de riego periódico ni mantenimiento químico
- Cobre electrolítico 99.9% de pureza según norma ASTM B115 garantiza conductividad eléctrica óptima de 58 MS/m y resistencia a corrosión electroquímica superior a 25 años en suelos ácidos
- Diámetro de 28 mm proporciona resistencia mecánica para hincado directo hasta 15 metros de profundidad mediante acopladores telescópicos sin riesgo de deformación o fractura
- Sales minerales especiales absorben hasta 18 veces su peso en humedad atmosférica creando halo de ionización de 60 cm de radio que reduce resistividad del suelo en 40-70%
- Instalación rápida y económica sin excavaciones extensas ni rellenos conductivos especiales, reduciendo costos de mano de obra hasta 60% comparado con sistemas tradicionales
- Cumple con normas IEEE 80, NEC 250, NOM-001-SEDE, IEC 62305 para sistemas de protección contra rayos y tierras físicas en instalaciones críticas
- Compatible con conectores mecánicos, soldadura exotérmica y sistemas CADWELD para unión permanente con conductores de cobre calibre 2 AWG hasta 4/0 AWG
- Reduce resistencia de tierra a valores menores de 5 Ω en suelos con resistividad de hasta 500 Ω·m sin tratamientos químicos adicionales
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Diámetro del Electrodo | 28 mm (1.1 pulgadas) |
| Longitud Total | 2000 mm (2 metros / 6.56 pies) |
| Material del Núcleo | Cobre electrolítico 99.9% pureza |
| Norma de Fabricación | ASTM B115 / UL 467 |
| Sistema de Mejoramiento | Sales hidroscópicas integradas |
| Conductividad Eléctrica | 58 MS/m a 20°C |
| Resistencia a la Corrosión | Superior a 25 años en suelos ácidos |
| Capacidad de Absorción de Sales | 18 veces su peso en humedad |
| Radio de Ionización | 60 cm (halo conductivo) |
| Reducción de Resistividad | 40-70% en terreno circundante |
| Resistencia de Tierra Típica | < 5 Ω en suelos de 500 Ω·m |
| Profundidad de Instalación | 2 m (extensible hasta 15 m con acopladores) |
| Método de Instalación | Hincado directo o perforación previa |
| Compatibilidad de Conexión | CADWELD, soldadura exotérmica, mecánica |
| Calibres de Conductor | 2 AWG hasta 4/0 AWG (cobre/aluminio) |
| Temperatura de Operación | -40°C a +85°C |
| Normativas de Cumplimiento | IEEE 80, NEC 250, NOM-001-SEDE, IEC 62305 |
| Vida Útil Estimada | > 25 años sin mantenimiento |
Contenido del Paquete
1x Electrodo APLIROD Ø28 x 2000 mmSales hidroscópicas integradasDocumentación técnica
Aplicaciones Recomendadas
⚡ Protección Contra RayosSistema de puesta a tierra para pararrayos tipo Franklin, PDC, DDA y sistemas ESE en edificios industriales y comerciales
🏢 Centros de Datos y TelecomunicacionesTierra física de baja impedancia para racks de servidores, UPS, torres celulares y equipos críticos de comunicación
📹 Sistemas CCTV y Seguridad ElectrónicaProtección de equipos de videovigilancia, DVR, NVR, control de acceso y sistemas de alarma contra transitorios eléctricos
🔌 Subestaciones EléctricasMallas de tierra y electrodos auxiliares para transformadores, tableros de media tensión y equipos de distribución eléctrica
🏭 Plantas IndustrialesSistemas de tierras físicas para maquinaria automatizada, PLC, variadores de frecuencia y equipos de control industrial
🌐 Instalaciones con Suelos de Alta ResistividadSolución efectiva para terrenos rocosos, arenosos o secos donde electrodos convencionales no alcanzan valores normativos
Productos Complementarios
Acoplador TelescópicoPermite extender electrodo APLIROD hasta 15 metros de profundidad conectando múltiples secciones de 2 metros
Conector Mecánico Tipo UUnión entre electrodo y conductor de cobre calibre 2-4/0 AWG con tornillería de acero inoxidable grado 316
Kit Soldadura Exotérmica CADWELDSistema de conexión permanente de alta conductividad mediante reacción química entre cobre y grafito
Registro de InspecciónCaja termoplástica para acceso al punto de conexión y mediciones periódicas de resistencia de tierra
Compuesto Mejoramiento de SueloSales conductivas adicionales para terrenos extremadamente resistivos superiores a 1000 Ω·m
Telurómetro DigitalInstrumento de medición de resistencia de tierra método Wenner para verificación de cumplimiento normativo
Preguntas Frecuentes
¿Qué ventajas tiene el sistema dinámico APLIROD sobre electrodos convencionales de cobre?
El electrodo APLIROD con sales hidroscópicas integradas mantiene conductividad estable del terreno durante toda su vida útil sin necesidad de mantenimiento químico ni riego periódico. Las sales absorben humedad atmosférica continuamente y la transfieren al suelo, reduciendo la resistividad en 40-70% y manteniendo valores de resistencia < 5 Ω incluso en épocas secas. Los electrodos convencionales requieren tratamientos químicos cada 2-3 años y su efectividad depende de la humedad estacional del suelo.
¿En qué tipos de suelo es más efectivo el electrodo APLIROD AT024H?
El sistema APLIROD es especialmente efectivo en suelos de resistividad media a alta (200-1000 Ω·m) como terrenos arenosos, rocosos, arcillosos secos o con bajo contenido de humedad permanente. En estos suelos, las sales hidroscópicas crean un halo de ionización que compensa la alta resistividad natural. En suelos muy conductivos (< 100 Ω·m) también funciona excelentemente pero el beneficio diferencial es menor comparado con electrodos convencionales. Para suelos extremos > 1000 Ω·m se recomienda combinar con compuestos mejoradores adicionales.
¿Cuántos electrodos APLIROD necesito para cumplir con normativa en mi instalación?
El número de electrodos depende de la resistividad del suelo y el valor objetivo según normativa (típicamente 5-10 Ω para instalaciones críticas, 25 Ω para instalaciones generales según NOM-001-SEDE). Un electrodo APLIROD de 2 metros alcanza 5-15 Ω en suelos de 500 Ω·m. Para valores menores se pueden instalar múltiples electrodos en paralelo separados mínimo 3 metros entre sí, o extender con acopladores hasta 15 metros de profundidad. Se recomienda realizar estudio previo de resistividad del suelo mediante método Wenner de 4 puntos para dimensionar correctamente el sistema.
¿Cómo se instala el electrodo APLIROD y qué herramientas se requieren?
El electrodo APLIROD se instala mediante hincado directo utilizando martillo percutor neumático o eléctrico con punta piloto del mismo diámetro (28 mm), o mediante perforación previa con broca de 32 mm si el terreno es muy compacto. Se requiere: martillo percutor de mínimo 1500 W, punta de hincado, nivel para verificar verticalidad, telurómetro para mediciones, y herramientas de conexión según el método elegido (soldadura exotérmica o mecánica). El proceso toma 20-40 minutos por electrodo según dureza del suelo. Importante: dejar expuestos 15-20 cm superiores para realizar la conexión con el conductor de bajada.
¿Requiere mantenimiento el sistema APLIROD y cuál es su vida útil?
El sistema APLIROD es libre de mantenimiento gracias a las sales hidroscópicas permanentes que no se agotan ni requieren reposición. El cobre electrolítico de 99.9% pureza con recubrimiento molecular tiene vida útil superior a 25 años en suelos ácidos o salinos sin degradación significativa. Se recomienda únicamente realizar medición anual de resistencia de tierra con telurómetro para verificar que se mantiene dentro de valores normativos, e inspeccionar la conexión electrodo-conductor cada 2 años. En suelos extremadamente ácidos (pH < 4) se puede aplicar bentonita adicional en el perímetro del electrodo cada 5 años.
¿Es compatible con sistemas de protección contra rayos y sistemas de tierras físicas existentes?
Sí, el electrodo APLIROD AT024H es 100% compatible con sistemas de tierras físicas existentes y puede integrarse como electrodo adicional en mallas de tierra, anillos perimetrales o sistemas radiales. Es compatible con conductores de cobre desnudo o aislado calibre 2 AWG hasta 4/0 AWG, cable de aluminio, varillas copperweld y otros electrodos mediante conexión en paralelo. Cumple con IEEE 80, NEC 250, NOM-001-SEDE e IEC 62305 para protección contra rayos tipo Franklin, PDC, DDA y ESE. Importante: todos los elementos del sistema de tierras deben estar interconectados para equipotencializar y evitar diferencias de potencial peligrosas.
📎 Descargas:📄 Ficha Técnica
