Electrodo 70A Filtro Compuesto H2Ohm Sistema Tierra Total Ground TG70AB
- SKU / Modelo: TG70AB
- Marca: TOTAL GROUND
- Categoría: Tierras Fisicas
- Garantía: 1 año
Precio normal:
$ 17,634.99 MXN
Precio en oferta
$ 13,776.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

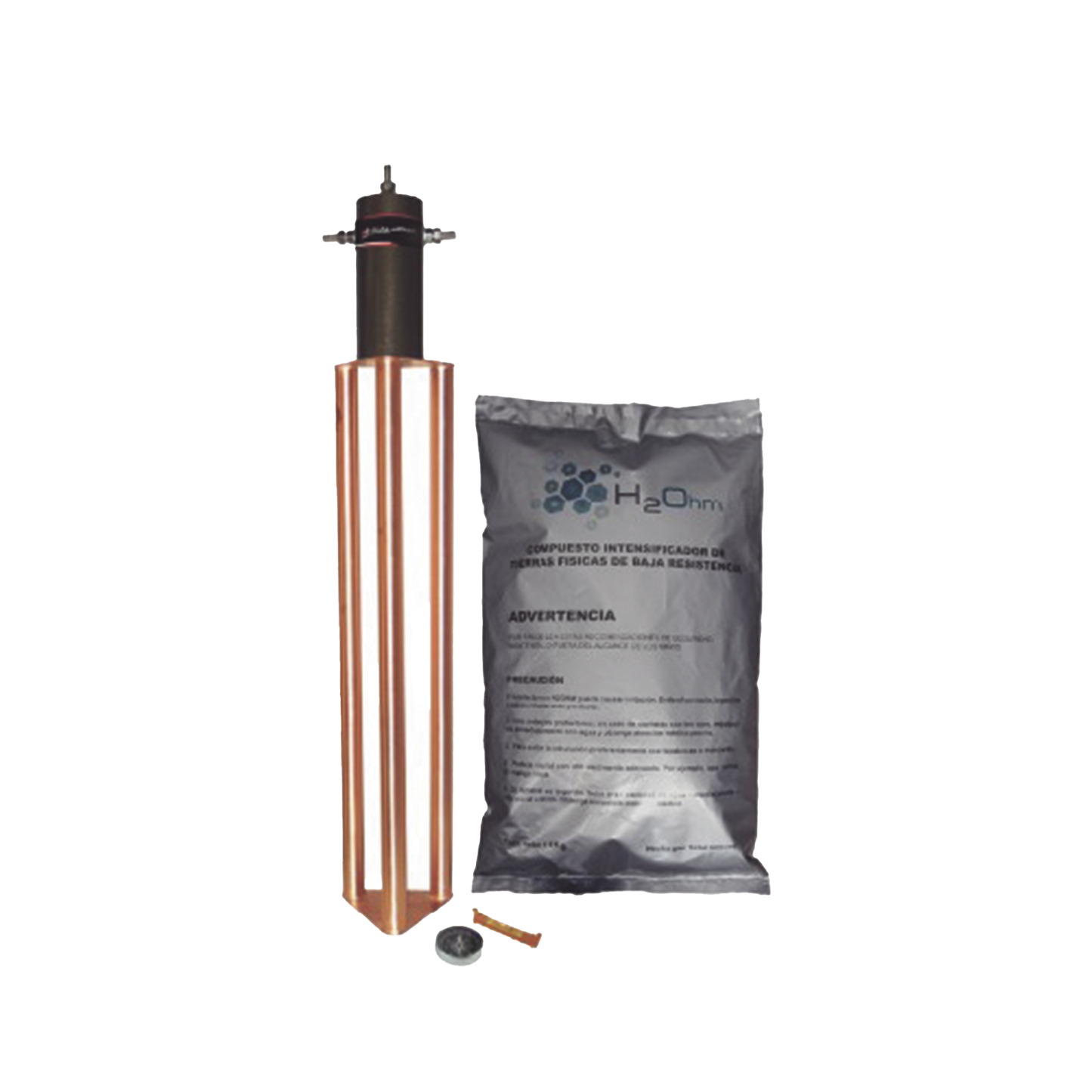

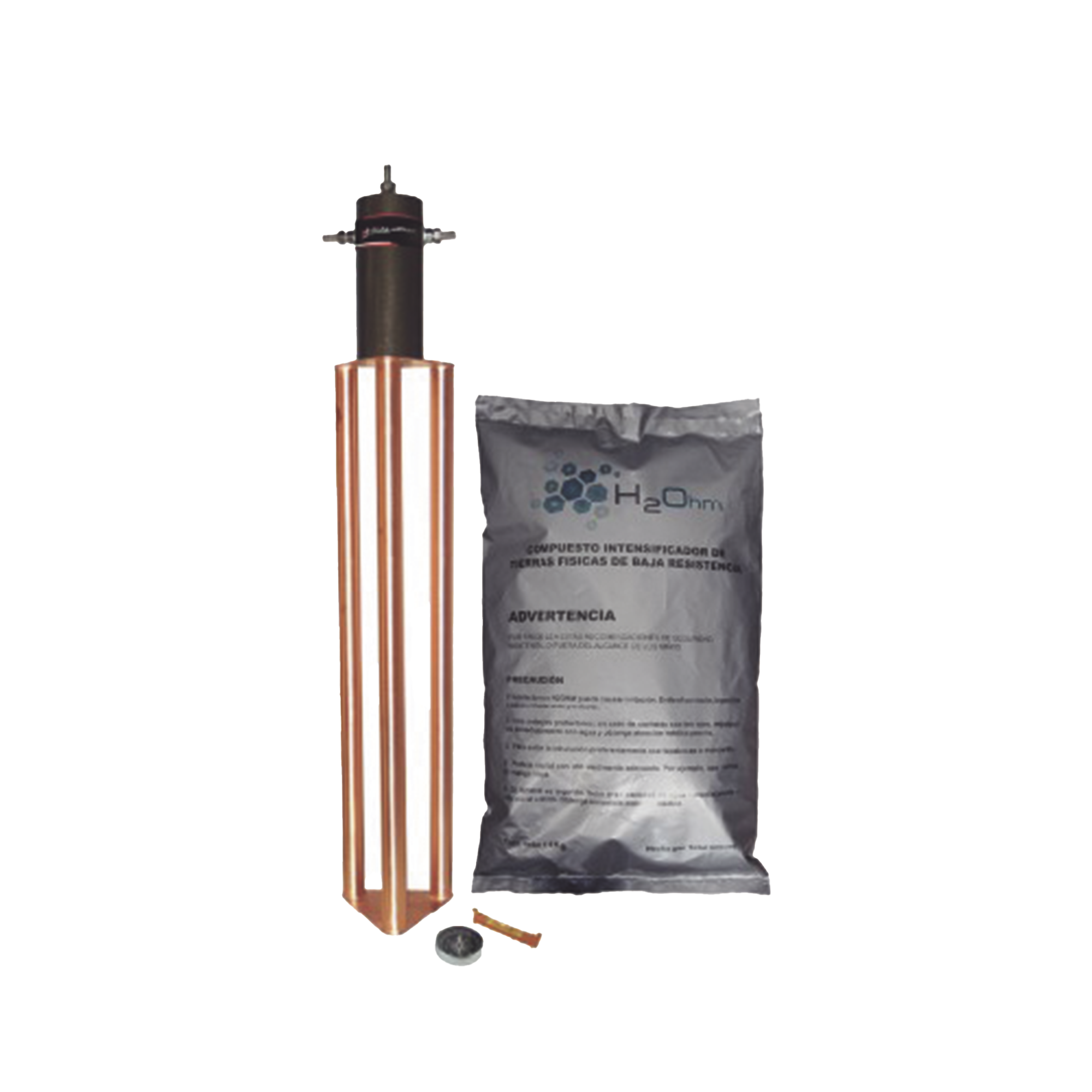

Electrodo para corriente máxima de70 Amp. con Filtro y Compuesto H2Ohm.
Modelo TG70AB | Marca TOTAL GROUND
Corriente Máxima 70AFiltro H2Ohm IncluidoCompuesto ElectrolíticoSistema de TierrasUso Industrial
El electrodo TG70AB es un sistema de puesta a tierra profesional diseñado para manejar corrientes de fuga máximas de hasta 70 amperios con resistividad óptima gracias al filtro y compuesto H2Ohm integrado, que mantiene una resistencia de tierra menor a 5 ohms según estándares IEEE 142 y NFPA 70, ideal para protección de instalaciones eléctricas de mediana y alta capacidad. Este electrodo profesional incorpora tecnología de mejoramiento del suelo con compuesto electrolítico que reduce la impedancia del sistema de tierra hasta en 80% comparado con varillas convencionales sin tratamiento.
Fabricado con materiales de alta conductividad y recubrimiento anticorrosivo, el TG70AB garantiza estabilidad en suelos de alta resistividad (hasta 1000 ohm-metro), permitiendo disipar descargas atmosféricas, corrientes de falla y transitorios eléctricos de manera eficiente. Su diseño modular facilita la instalación vertical con conexión exotérmica o mediante conectores mecánicos de compresión, cumpliendo con normas NOM-001-SEDE para sistemas de puesta a tierra en instalaciones industriales, comerciales y residenciales de alta demanda.
Beneficios Principales
- Capacidad de corriente máxima de 70 amperios para protección de instalaciones de mediano y alto consumo
- Filtro H2Ohm integrado que mantiene conductividad eléctrica óptima incluso en condiciones de sequía extrema
- Compuesto electrolítico que reduce la resistividad del suelo circundante en un rango de 3 a 5 ohms de manera permanente
- Construcción robusta con recubrimiento anticorrosivo de cobre electrolítico de alta pureza (99.9%)
- Sistema de mejoramiento del suelo que extiende la vida útil del electrodo a más de 25 años
- Instalación versátil en vertical u horizontal según características del terreno y espacio disponible
- Cumplimiento total con normativas NOM-001-SEDE, IEEE 142, IEEE 80 y NFPA 70 para sistemas de protección eléctrica
- Reducción de potencial de toque y paso en áreas de riesgo eléctrico crítico
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Corriente Máxima | 70 Amperios |
| Resistencia de Tierra | Menor a 5 ohms (con compuesto H2Ohm) |
| Material del Electrodo | Cobre electrolítico 99.9% de pureza |
| Sistema de Mejoramiento | Filtro H2Ohm con compuesto electrolítico |
| Recubrimiento | Anticorrosivo de alta adherencia |
| Resistividad del Suelo Aplicable | Hasta 1000 ohm-metro |
| Vida Útil Estimada | Más de 25 años |
| Cumplimiento Normativo | NOM-001-SEDE, IEEE 142, IEEE 80, NFPA 70 |
| Tipo de Instalación | Vertical u horizontal |
| Conexión | Exotérmica o mecánica de compresión |
| Temperatura de Operación | -40°C a +80°C |
| Marca | TOTAL GROUND |
| Modelo | TG70AB |
Contenido del Paquete
1x Electrodo TG70AB para 70A1x Filtro H2OhmCompuesto electrolítico H2OhmManual de instalación
Aplicaciones Recomendadas
🏭 Instalaciones IndustrialesProtección de maquinaria pesada, subestaciones eléctricas, tableros de distribución de media tensión y centros de control de motores.
🏢 Edificios ComercialesSistemas de tierra para centros comerciales, hospitales, hoteles y edificios corporativos con alta demanda eléctrica.
📡 TelecomunicacionesProtección de torres de comunicación, estaciones base celulares, centros de datos y equipos de transmisión.
⚡ Subestaciones EléctricasSistemas de puesta a tierra para transformadores de distribución, celdas de media tensión y plantas generadoras.
🏗️ Construcciones Residenciales PremiumProtección eléctrica en residencias de alto consumo con sistemas de energía solar, home automation y múltiples circuitos.
🔌 Infraestructura CríticaHospitales, bancos, centros de cómputo, plantas de tratamiento de agua y estaciones de bombeo eléctrico.
Productos Complementarios
Conectores ExotérmicosPara unión permanente entre electrodo y conductor de tierra con alta conductividad y resistencia mecánica superior.
Cables de Cobre DesnudoConductores calibre 2 AWG o superior para conexión del electrodo a la barra de tierras según NOM-001-SEDE.
Registros de TierraCaja de inspección plástica o de concreto para acceso y mantenimiento del punto de conexión del electrodo.
Telurometro DigitalMedidor de resistencia de tierra para verificación y certificación de valores menores a 5 ohms post-instalación.
Preguntas Frecuentes
¿Qué diferencia hay entre un electrodo con filtro H2Ohm y una varilla de tierra convencional?
El electrodo con filtro H2Ohm integra un compuesto electrolítico higroscópico que mantiene la humedad alrededor del electrodo, reduciendo la resistividad del suelo de manera permanente. Una varilla convencional depende exclusivamente de las condiciones naturales del terreno, por lo que su resistencia puede aumentar drásticamente en época de sequía. El sistema H2Ohm garantiza valores de resistencia estables menores a 5 ohms incluso en suelos de alta resistividad, mientras que varillas convencionales pueden superar los 25-50 ohms en las mismas condiciones.
¿Es necesario agregar más compuesto H2Ohm después de la instalación?
El compuesto H2Ohm incluido con el electrodo TG70AB está diseñado para disolverse gradualmente durante los primeros 6 a 12 meses, tiempo en el cual se estabiliza la resistencia de tierra. En condiciones normales no requiere mantenimiento. Sin embargo, en suelos extremadamente áridos o de muy alta resistividad (>1500 ohm-metro), se recomienda una inspección anual con telurómetro y, de ser necesario, agregar compuesto adicional en el registro de tierra para mantener valores óptimos de resistencia.
¿Este electrodo puede usarse en sistemas con paneles solares y almacenamiento de energía?
Sí, el TG70AB es ideal para sistemas fotovoltaicos con inversores de alta potencia y bancos de baterías, ya que puede manejar corrientes de fuga y transitorios de hasta 70 amperios. Es especialmente importante en sistemas solares porque los inversores modernos requieren una tierra de baja impedancia (<5 ohms) para funcionar correctamente y garantizar la protección de descargas atmosféricas. Debe instalarse como parte del sistema de puesta a tierra unificado según NOM-001-SEDE y conectarse a la estructura de los paneles, carcasa del inversor y gabinete de baterías.
¿Qué profundidad de instalación se recomienda para el electrodo TG70AB?
La profundidad óptima de instalación vertical es de 2.4 a 3 metros para alcanzar capas de suelo con mayor humedad permanente y menor resistividad. En instalaciones horizontales (por ejemplo, cuando se encuentra roca a poca profundidad), se recomienda una zanja de al menos 80 cm de profundidad y longitud mínima de 6 metros. El filtro H2Ohm debe quedar a 30-50 cm por encima del electrodo para que el compuesto electrolítico descienda gradualmente alrededor de la varilla. Siempre compactar el relleno en capas de 20 cm y regar abundantemente después de la instalación.
¿Cuántos electrodos TG70AB se requieren para una instalación industrial típica?
El número de electrodos depende de la resistividad del suelo y la corriente de falla esperada. Para una instalación industrial con acometida trifásica de 400-600A, generalmente se requieren de 3 a 6 electrodos TG70AB interconectados en configuración de anillo o malla, separados entre sí a una distancia mínima de 6 metros (el doble de su longitud enterrada). Es indispensable realizar un estudio de resistividad del suelo antes de la instalación y verificar con telurómetro que el sistema completo alcance valores menores a 5 ohms según IEEE 142. En suelos de baja resistividad (<100 ohm-metro) puede bastar con 2-3 electrodos.
📎 Descargas:📄 Ficha Técnica
